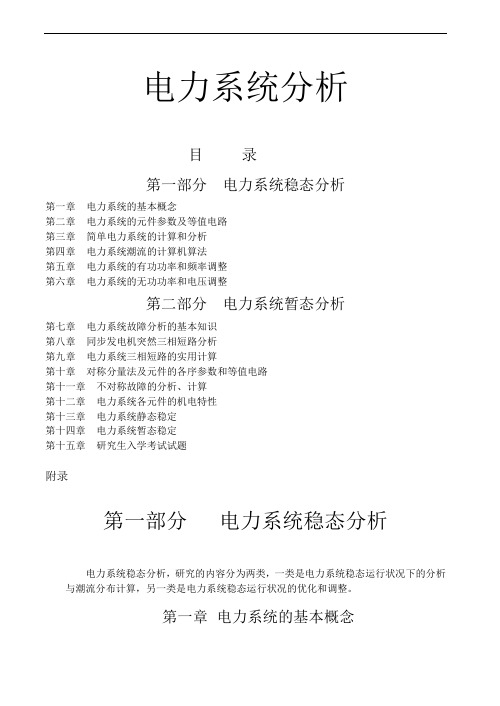

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。
1-6 图1-6中已标明各级电网的电压等级。
试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1-7所示，电网各级电压示于图中。
试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。
习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围。
1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV以上应该用悬式绝缘子，如采用X—4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1 一条110kV、80km的单回输电线路，导线型号为LGJ—150，水平排列，其线间距离为4m，求此输电线路在40℃时的参数，并画出等值电路。
电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。
电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。
根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。
力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。
全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。
本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。
由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。
目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。
动力系统是电力系统和发电厂动力部分的总和。
电力网是电力系统的中出去发电机和用电设备外的部分。
1-2 根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源（太阳能、风能、潮汐等）发电厂。
1-3 电力变压器的主要作用是什么？主要类别有哪些？答：电力变压器的主要作用是升高或者降低电压，还能起到将不同电压等级的电网相联系的作用。
按相数可分为单相式和三相式两类；按每相绕组数可分为双绕组和三绕组变压器；按耦合方式可分为普通变压器和自耦变压器；按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。
1-4 架空线路与电缆线路有什么特点？答：架空线路是将裸导线架设在杆塔上，由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。
它的导线和避雷线受各种因数影响，运行条件恶劣，因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。
当电路电压超过220v时还采用扩径导线或者分裂导线。
电缆线路一般是将电缆敷设在地下，由导线、绝缘层保护皮组成，电缆线路价格较架空线路高，维修费时，但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏，对人身较安全，不影响环境美观。
1-5 直流输电与交流输电比较有什么特点？答：直流输电主要优点：（1）造价低；（2）运行费用低；（3）不需要串并联补偿；（4）不存在稳定性问题；（5）采用直流联络线可以限制互联系统的短路容量。
直流输电主要缺点：（1）换流站造价高；（2）换流装置在运行中需要消耗功率并且产生谐波；（3）只留高压断路器造价比较高。
1-6 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。
电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。
1-6 图1-6中已标明各级电网的电压等级。
试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1-7所示，电网各级电压示于图中。
试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。
习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围。
1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV 以上应该用悬式绝缘子，如采用X —4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章 电力系统各元件的参数及等值网络2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。
电力系统分析课后习题解答第1章 绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
用电设备的额定电压和电网的额定电压相等。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。
变压器二次绕组的额定电压一般比同级电网的额定电压高10％。
当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。
1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。
因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。
当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。
1-3答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
1-4 解：（1）G ：10.5kV ；T-1：10.5kV/242kV ；T-2：220kV/121kV ，220kV/38.5kV ；T-3：110kV/11kV ； T-4：35kV/6.6kV ；T-5：10.5kV/3.3kV ，（长线路） 10.5kV/3.15kV （短线路）（2）T-1工作于+5%抽头：实际变比为10.5/242×（1+5%）=10.5/254.1，即K T-1=254.1/10.5=24.2；T-2工作于主抽头：实际变比为K T-2(1-2)=220/121=1.818；K T-2(1-3)=220/38.5=5.714； K T-2(2-3)=121/38.5=3.143；T-3工作于-2.5%抽头：实际变比为K T-3=110×(1-2.5%)/11=9.75； T-4工作于-5%抽头：实际变比为K T-4=35×(1-5%)/6.6=5.038； T-5工作于主抽头：实际变比为K T-5=10.5/(3+3×5%)=3.333。
电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。
1-6 图1-6中已标明各级电网的电压等级。
试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1-7所示，电网各级电压示于图中。
试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器习题1-4图的实际变比。
1-8 比较两种接地方式的优缺点，分析其适用范围。
1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV以上应该用悬式绝缘子，如采用X—4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1 一条110kV、80km的单回输电线路，导线型号为LGJ—150，水平排列，其线间距离为4m，求此输电线路在40℃时的参数，并画出等值电路。
电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。
电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。
1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。
地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。
电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。
电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。
1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。
另外，环境保护问题日益受到人们的关注。
火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。
电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。
（2）电能不能大量储存。
（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。
1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。
因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。
但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。
电力系统分析课后习题参考答案第1章1-1.选择填空1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2）电力网某条线路的额定电压为UN=110kV，则这个电压表示的是（C）1A. 相电压B.相电压3C.线电压D.3线电压3）以下（A）不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C．中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为（C）A．30Hz B. 40HzC. 50HzD. 60Hz5）目前，我国电力系统中占最大比例的发电厂为（ B ）A．水力发电厂 B.火力发电厂C．核电站 D.风力发电厂6）以下（D）不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7）以下说法不正确的是（B）A．火力发电需要消耗煤、石油 B.水力发电成本比较大C．核电站的建造成本比较高 D. 太阳能发电是理想的能源8）当传输的功率（单位时间传输的能量）一定时，（A）A．输电的电压越高，则传输的电流越小B．输电的电压越高，线路上的损耗越大C．输电的电压越高，则传输的电流越大D．线路损耗与输电电压无关9）对（ A ）负荷停电会给国民经济带来重大损失或造成人身事故。
A．一级负荷 B. 二级负荷C．三级负荷 D. 以上都不是10）一般用电设备满足（ C ）A．当端电压减小时，吸收的无功功率增加B．当电源的频率增加时，吸收的无功功率增加C．当端电压增加时，吸收的有功功率增加。
D．当端电压增加时，吸收的有功功率减少1-2.填空题1）电力系统由(发电机（电源）、负荷（用电设备）以及电力网（连接发电机和负荷的设备)三部分构成。
2）电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。
3）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压规定比系统的额定电压高5%或7.5%）4）电力系统的运行特点是（电能与国民经济各部门以及人民的生活关系密切，电能不能大量贮存，电力系统中的暂态过程十分迅速）。
电力系统分析课后题含答案电力系统分析课后题答案【篇一：电力系统分析课后答案】线型号 lgj-120, 导线计算外径为 15.2mm, 三相导线水平排列 ,两相邻导线三相间的距离为 4m,试计算该电力线路的参数 ,并作等效电路。
解: r1?rs?31.5?km? ?0.2625120xx.2?7.6(mm) 2dm5039.7(mm)dm5039.7?0.0157?0.1445lg?0.0157?0.423(?/km)r7.6?6?6?67.587.58b11010?2 .69?10?s?mlglg7.6rx1?0.1445lgg1?0.r1?r1l?0.2625?60?15.75(?) x1?x1l?0.423?60?25.38(?) 则b1?b1l?2.69?10b1?0.807?102g1?0.?4?6?60?1.614?10?4(s) (s)b1?1.805?102 g1?0.?6(s/km)2-19. 三相双绕组升压变压器的型号为 sfl-40500/110, 额定容量为40500kva, 额定电压为121/10.5kv,pk?234.4kw,uk(%)?11,p0?93.6kw,i0(%)?2.315, 求该变压器的参数 ,并作等值电路。
pkun2234.4?103?(10.5?103)2?21.57?10(?) 解: `rt?(40500?10)snun(%)un211?(10.5?103)2 xt0.3(?)3100sn100?40500?10 p093.6?103gt?28.49?10?4(s)32(10.5?10)uni0(%)sn2.315?40500?103?3bt8.5?10(s)232100?(10.5?10)100un2-20. 三相三绕组降压变压器的型号为 sfpsl-120000/220, 额定容量为 120000/120000/60000kva, 额定电压为 220/121/11kv,pk(1?2)?601kw, pk(1?3)?182.5kw,pk(2?3)?132.5kw,uk(1?2)(%)?14.85,uk(1?3)(%)?28.25,uk(2?3)(%)?7.96,p0?135kw,i0(%)?0.663, 求该变压器的参数,并作等值电路。
电力系统分析习题答
案
八、某简单系统如图若在K 点发生三相短路，求使得系统保持暂态稳定的极限切除角。
九、某电厂有两台机容量均为50MW ，耗量特性分别
22111222F 0.01P 1.2P 10F 0.02P P 12＝＋＋，＝＋＋，最小技术负荷为其容量的25%，求电厂按图示负
荷曲线运行时如何运行最经济？
十、有一台降压变压器如图所示，其归算至高压侧的参数为4.93＋j63.525Ω，已知变压器母线在任何方式下均维持电压为107.5KV，其低压侧母线要求顺调压，若采用静电电容器作为补偿设备，试选择变压器分接头和无功补偿设备容量。
解
一、10kV 线路的等值电路如图所示，已知末端电压为10.4kV 。
求始端电压。
解：
2113
0.48kV 10.4
PR QX U U +⨯+⨯∆=
== 1210.40.4810.40.4810.88kV U U U =+∆=+=+=
二、试求如图所示的等效电路的节点导纳矩阵，图中给出了各支路阻抗和对地导纳的标幺值。
若3、4节点间的支路用图2所示的支路代替，再求该网络的节点导纳矩阵。
1+j3
10.4kV
2＋
1U
解
三、某电力系统如图所示，f 处发生不对称接地故障，试画出正序、负序和零序等值电路（各元件的序参数用相应的符号表示，如用X L1表示线路正序电抗）。
3 j0.3
0.1+j0.4 0.12+j0.5
j0.25
j0.25
2
4
0.08+j0.4 1
解
四、已知系统如图所示。
k点发生不对称接地短路，试画出图示系统的正序、负序、零序网络。
解
115kV k T2
N
jx
T1
l
G1G2
五、系统如图所示。
d 点发生三相短路，变压器T 2空载。
求：（1）求用标幺值表示的等值网络；（2）短路处起始次暂态电流和短路容量；（3）计算短路冲击电流；（4）若电源容量为无限大，试计算短路冲击电流。
解：
（1）用标幺值表示的等值网络（取100MVA B S =，用平均额定电压进行计算），把以自身容量为基准的标么值化为以全网络统一容量基准的标么值
(3)
d d
E ''d
jX ''1
T jX l jX 2
T jX
100
0.220.73330d
X ''=⨯= 1100
0.1050.33331.5T X =⨯=
2100
0.1050.33331.5T X =⨯=
2
100
2000.40.605115
l X =⨯⨯= 30MVA X d ’’=0.22 ''d
E =1.08 10.5kV
31.5MVA
U d %=10.5
10.5/121 kV 200km
0.4Ω/km(每回) d (3)
31.5MVA U d %=10.5
110/10.5 kV
T 1
T 2
回路总电抗为
120.7330.3330.3330.605 2.004d
T l T X X X X X ∑''=+++=+++= （2）起始次暂态电流
1.080.5390.7330.3330.3330.605
d d
E I X ∑''===+++ 有名值为
0.5390.539 2.96kA d
I ''=== 短路容量为12100
49.9MVA 0.7330.3330.3330.605B d d
T l T S S X X X X =
==''++++++
（3）短路冲击电流，取 1.8ch K =
1.8
2.967.53kA ch ch Z i I ''=⨯= （4）若电源容量为无限大，则
120.3330.3330.605 1.271T l T X X X X ∑
'=++=++= 1
0.787Z I X ∑
=
=' 有名值为
0.7870.787 4.33kA Z I ===
1.8 4.3311.01kA ch ch Z i I ==⨯= 七、如图所示的电力系统
1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；
2.给出其稳态分析时的等值电路；
3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；
4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？
解;
、1G 10.5kV
T-1 10.5 kV /242 kV T-2 220 kV /121 kV T-3 110 kV /38.5 kV L-1 220 kV L-1 110 kV L-1 35 kV C Y 35 kV
2、
L
S G
S
3、Q j P ∆+∆=)(2
22jX R U
Q P ++=226
2(107.5)10(520)35j +⨯+=（0.6378+j2.5510）MVA 1057.520
35
PR QX U U +⨯+⨯∆=
=
=5.714kV 1、电压损耗、功率损耗会减少。
六、如图所示电网。
1 ∠ C Y
G
其元件导纳参数为：y 12=0.5-j3, y 23=0.8-j4, y 13=0.75-j2.5。
1、根据给定的运行条件，确定图2所示电力系统潮流计算时各节点的类型和待求量；
2、求节点导纳矩阵Y ；
3、给出潮流方程或功率方程的表达式；
4、当用牛顿-拉夫逊法计算潮流时，给出修正方程和迭代收敛条件
解、节点1：PQ 节点 待求量：,U θ 节点2：PV 节点 待求量：,Q θ
节点3：平衡节点 待求量：,P Q
2、111213 1.25 5.5Y y y j =+=- 221223 1.37Y y y j =+=- 332313 1.55 6.5Y y y j =+=- 21120.53Y Y j ==-+
32230.84Y Y j ==-+ 31130.75 2.5Y Y j ==-+
⎥⎥⎥⎦
⎤
⎢⎢⎢⎣⎡-+-+-+--+-+-+--=5.655.14
8.05
.275.048.073.13
5.05.275.035.05.525.1j j j j j j j j j Y 3、j n j ij i i U Y U S *
=*∑=1
~ 1,2,3i =
或(cos sin )
(sin cos )N
i i j ij ij ij ij j N
i i j ij ij ij ij
j P U U G B Q U U G B δδδδ⎧
=+⎪⎪
⎨⎪=-⎪⎩
∑∑ 1,2,3i =或11()N i i i ij j j ii i
j i P jQ U Y U Y U *
=≠-=-∑ 411112111221
222121
111
12
1111P H H N P H H N Q J J L U U δδ-∆∆⎡⎤
⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥∆=∆⎢⎥⎢⎥⎢⎥
⎢⎥⎢⎥⎢⎥∆∆⎣⎦⎣⎦⎣⎦
→1
111
12
111221222121111112
111H H N P H H N P U U J J L Q δδ-∆∆⎡⎤⎡⎤⎡⎤
⎢⎥⎢⎥⎢⎥∆=∆⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∆∆⎣⎦⎣⎦
⎣⎦
－ (1)()()111(1)()()211(1)()()111k k k k k k k k k U U U δδδδδδ+++⎡⎤⎡⎤⎡⎤
∆⎢⎥⎢⎥⎢⎥=-∆⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∆⎣⎦⎣⎦⎣⎦
收敛条件： ()11k U ε∆<，()12k δε∆<，()22k δε∆<。
