《基于层次分析法的配电网运行经济性模糊综合评价》篇一一、引言随着社会经济的快速发展和电力需求的日益增长，配电网的运行经济性评价显得尤为重要。
本文提出了一种基于层次分析法的配电网运行经济性模糊综合评价方法，旨在全面、客观地评估配电网的运行经济性，为电力企业的决策提供科学依据。
二、层次分析法概述层次分析法（AHP）是一种定性和定量相结合的、系统化、层次化的分析方法。
它将一个复杂问题按照不同属性分为不同层次，在每一层次上进行逐项比较和分析，通过计算权重，得出各因素的相对重要性排序。
该方法具有简单实用、系统性强、灵活性高等优点，在多目标决策、综合评价等领域得到广泛应用。
三、配电网运行经济性评价指标体系构建配电网运行经济性评价指标体系是进行综合评价的基础。
本文结合配电网运行的实际特点，从经济效益、运行效率、供电可靠性、环境影响等方面，构建了包含多个二级指标的配电网运行经济性评价指标体系。
四、模糊综合评价方法模糊综合评价是一种基于模糊数学的综合评价方法，可以处理模糊、不确定的评价问题。
本文将层次分析法和模糊综合评价方法相结合，通过确定各指标的权重和评价标准，建立模糊评价模型，对配电网运行经济性进行综合评价。
五、基于层次分析法的配电网运行经济性模糊综合评价实施步骤1. 确定评价目标和评价指标体系；2. 构建层次结构模型，确定各指标的隶属关系和层次关系；3. 通过专家打分法、层次单排序等方法确定各指标的权重；4. 确定各指标的评价标准和模糊评价集；5. 建立模糊评价矩阵，进行模糊综合评价；6. 根据评价结果，得出配电网运行经济性的综合评价等级。
六、案例分析以某地区配电网为例，运用基于层次分析法的配电网运行经济性模糊综合评价方法，对该配电网的运行经济性进行评价。
首先，根据评价指标体系，收集相关数据；其次，运用层次分析法确定各指标的权重；然后，建立模糊评价矩阵，进行模糊综合评价；最后，得出该配电网的运行经济性综合评价等级。

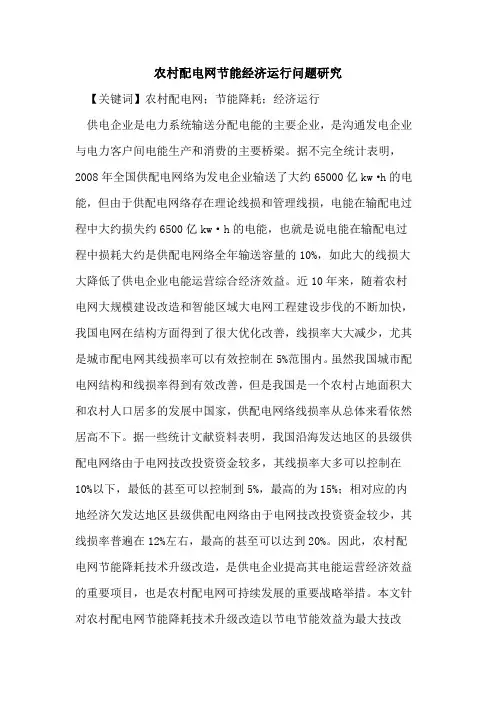

农村配电网节能经济运行问题研究【关键词】农村配电网；节能降耗；经济运行供电企业是电力系统输送分配电能的主要企业，是沟通发电企业与电力客户间电能生产和消费的主要桥梁。
据不完全统计表明，2008年全国供配电网络为发电企业输送了大约65000亿kw·h的电能，但由于供配电网络存在理论线损和管理线损，电能在输配电过程中大约损失约6500亿kw·h的电能，也就是说电能在输配电过程中损耗大约是供配电网络全年输送容量的10%，如此大的线损大大降低了供电企业电能运营综合经济效益。
近10年来，随着农村电网大规模建设改造和智能区域大电网工程建设步伐的不断加快，我国电网在结构方面得到了很大优化改善，线损率大大减少，尤其是城市配电网其线损率可以有效控制在5%范围内。
虽然我国城市配电网结构和线损率得到有效改善，但是我国是一个农村占地面积大和农村人口居多的发展中国家，供配电网络线损率从总体来看依然居高不下。
据一些统计文献资料表明，我国沿海发达地区的县级供配电网络由于电网技改投资资金较多，其线损率大多可以控制在10%以下，最低的甚至可以控制到5%，最高的为15%；相对应的内地经济欠发达地区县级供配电网络由于电网技改投资资金较少，其线损率普遍在12%左右，最高的甚至可以达到20%。
因此，农村配电网节能降耗技术升级改造，是供电企业提高其电能运营经济效益的重要项目，也是农村配电网可持续发展的重要战略举措。
本文针对农村配电网节能降耗技术升级改造以节电节能效益为最大技改目标，着重分析了优化配电网结构、配电变压器合理选型和布置、装设无功动态补偿设备等农村配电网节能降耗技术措施，以期提高农村配电网综合运营经济效益，有效改善供电电能质量水平。
1.配电网节能降耗总体评估方案对结构较为复杂、分支线路较多、用电负荷波动较大的农村配电网节能潜力进行分析时，首先要结合农村配电网能耗现状，有针对性采取相关节能降耗技术措施。
面对农村配电网成千上万条配电分支线路，采取逐条线路计算然后求和分析显然工作量相当大，且需要监测相当多的工况点，从现有技术手段来看不是很现实同时也是不必要的。

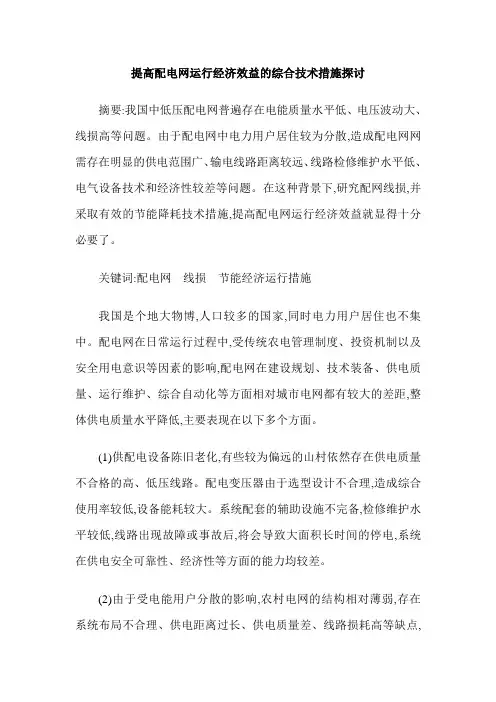

提高配电网运行经济效益的综合技术措施探讨摘要:我国中低压配电网普遍存在电能质量水平低、电压波动大、线损高等问题。
由于配电网中电力用户居住较为分散,造成配电网网需存在明显的供电范围广、输电线路距离较远、线路检修维护水平低、电气设备技术和经济性较差等问题。
在这种背景下,研究配网线损,并采取有效的节能降耗技术措施,提高配电网运行经济效益就显得十分必要了。
关键词:配电网线损节能经济运行措施我国是个地大物博,人口较多的国家,同时电力用户居住也不集中。
配电网在日常运行过程中,受传统农电管理制度、投资机制以及安全用电意识等因素的影响,配电网在建设规划、技术装备、供电质量、运行维护、综合自动化等方面相对城市电网都有较大的差距,整体供电质量水平降低,主要表现在以下多个方面。
(1)供配电设备陈旧老化,有些较为偏远的山村依然存在供电质量不合格的高、低压线路。
配电变压器由于选型设计不合理,造成综合使用率较低,设备能耗较大。
系统配套的辅助设施不完备,检修维护水平较低,线路出现故障或事故后,将会导致大面积长时间的停电,系统在供电安全可靠性、经济性等方面的能力均较差。
(2)由于受电能用户分散的影响,农村电网的结构相对薄弱,存在系统布局不合理、供电距离过长、供电质量差、线路损耗高等缺点,有电送不进、有电不能用等现状在一些偏远山区依然存在。
(3)配电网自动化水平较低,不仅造成巨大的线路损耗给农民用电增加了许多不合理负担。
配电网建设资金短缺,系统改造或扩建速度较慢,在农村负荷不断增加的情况下,网络长期处于超负荷运行工况,供电效率低,综合损耗较高。
1 配电网线损来源对电网理论线损进行分析计算,实际上就是对整个电网系统中电能的总损耗量进行统计计算,按照各电气单元电能损耗量进行划分大致包括以下几个方面。
(1)架空(或电缆)线路的导线损耗电能。
架空线路的线路阻抗、电晕等因素都能产生电能损耗。
(2)变压器的损耗电能。
变压器的电能损耗包括:铜损、铁损、空载损耗等因素。
电网经济运行摘要名称定义就是指电网在供电成本率低或发电能源消耗率及网损率最小的条件下运行。
目录1作用2中的变压器3降损的主要技术…目录1作用2中的变压器3降损的主要技术…作用电网经济运行就是一项实用性很强的节能技术。
这项技术是在保证技术安全、经济合理的条件下，充分利用现有的设备、元件，不投资或有较少的投资，通过相关技术论证，选取最佳运行方式、调整负荷、提高功率因数、调整或更换变压器、电网改造等，在传输相同电量的基础上，以达到减少系统损耗，从而达到提高经济效益的目的。
配电网中的变压器电网的经济运行主要包括变压器及其电力线路的经济运行，电力设备中变压器是一种应用十分广泛的电气设备，变压器自身要产生有功功率损耗和无功功率损耗。
电力系统中变压器产生的电能损耗占电力系统总损耗比例也很大，因此在电力系统中变压器及其供电系统的经济运行，对降低电力系统、线损，有着重要的意义。
由于当前绝大部分的变压器及其供电系统都在自然状态下运行，加上传统观念及习惯性错误做法的影响，导致现有变压器不一定运行在经济区间，因此必须要通过各种技术措施来降低。
降损的主要技术措施1、合理进行电网改造，降低电能损耗由于各种原因电网送变电容量不足，出现“卡脖子”、供电半径过长等。
这些问题不但影响了供电的安全和质量，而且也影响着线损。
电力网改造是一次机遇，要抓住城农网改造，认真彻底地改善不合理的布局与设备。
要充分利用在现有电网的改造基础上，提高电网供电容量和保证供电质量的前提下，运用优化定量技术降低城乡电网的线损，如老旧变压器淘汰中要劣中汰劣，新型变压器选型中要优中选优，既要根据城网和农网负载分布的特点，调整变压器运行位置与供电线路实现优化组合，又要根据电网中变压器与供电线路的分布状况，优化负载经济分配和电网经济运行方式。
总之，由于电力行业是技术密集型行业，在城乡电网改造中应贯彻“科教兴电”的方针，依靠科技进步和推广以计算机应用为主要内容的先进技术，提高电网安全经济供电的管理水平。
在城乡电网建设和改造过程中要优化调整城乡电网的电力结构和提高电网结构中的技术含量。
把电网建成“安全经济型电网”，为电网安全供电奠定良好的基础。
在电网运行中最大限度地降低电网的线损，为缩小与发达国家电网线损的差距做出贡献。
由于电网的线损主要是由变压器损耗与电力线路损耗所组成，所以电网改造的节电降耗，也就是对电网中的所有变压器和电力线路进行择优选择和优化组合，组建成“安全经济型电网”。
因此，应重点从以下几方面考虑：（1）调整不合的网络结构。
合理设计、改善电网的布局和结构；避免或减少城农网线路的交错、重叠和迂回供电，减少供电半径太大的现象。
（2）采用子母变压器，合理选用变压器容量。
避免“大马拉小车”现象。
城农网改造应注意合理分配变压器台数与容载比，一般负荷在65%～75%时效益最高，30%以下算“大马拉小车”。
可根据负载波动及对季节性波动的负载，选择二台容量不等变压器经济运行，即子母变压器，以满足不季节不同时间农网对电量的需求。
（3）配变的安装地点应合理、经济。
针对配变单端供电情况，应适当将配变安装在负荷中心处，这样可使低压线路由一路输出变为几路输出，从而提高电压质量，降低了低压线损。
（4）农网应积极应用节能装备。
农网配变多为生活、动力及农排混合供电，因而存在有峰谷负荷相关悬殊，低谷用时间内配变二次电压升高以及配变的实际电能转换效率低的问题，而如果安装使用了配变节能自动相数转换开关，就可以解决上述问题，从而有效地降低了变压器、线路的空载、轻载损耗。
（5）按经济电流密度优化合理选择电力线路导线截面。
导线选择应按经济电流密度优化合理选择并考虑留有一定发展的余度，这样既可以降低线路损耗又可以减少重复投资。
（6）简化电网的电压等级，降低网络损耗。
电压如能简化一级，这样可减少一级设备，减少运行管理和检修工作，减少线损。
城市负荷中心应尽量用高压引入，可以缩短配电线路的供电距离；如具备经济技术条件应对线路升压改造，根据线路输送容量和输送距离，以及发展要求合理选择升压方案，而且升压投资回收率较快，因此适当考虑升压供电是可行的。
（7）选用节能型变压器，淘汰高能耗变压器。
S9系列变压器为目前我国10kV和35kV的电力变压器低损耗产品，对还在使用中的高能耗变压器应利用改造，合理规划，予以淘汰或更新改造。
在电网改造设计中对新型变压器的容量选择，不仅应考虑到变压器容量利用率，同时更应考虑到变压器的运行效率。
使变压器运行中的有功损耗和无功消耗最低。
2、合理安排变压器的运行方式，保证变压器经济运行变压器经济运行应在确保变压器安全运行和保证供电质量的基础上，充分利用现有设备，通过择优选取变压器最佳运行方式、负载调整的优化、变压器运行位置最佳组合以及改善变压器运行条件等技术措施，从而最大限度地降低变压器的电能损失和提高其电源侧的功率因数，所以变压器经济运行的实质就是变压器节电运行。
变压器经济运行节电技术是把变压器经济运行的优化理论及定量化的计算方法与变压器各种实际运行工况密切结合的一项应用技术，该项节电技术不用投资，在某些情况下还能节约投资(节约电容器投资和减少变压器投资)。
所以，变压器经济运行节电技术属于知识经济范畴，是向智力挖潜、向管理挖潜实施内涵节电的一种科学方法。
（1）合理计算变压器经济负载系数，使变压器处于最佳的经济运行区。
变压器并非在额定时最经济，当负荷的铜损和铁损相等时才最经济，即效率最高。
两台以上主变压器的变电所应绘出主变压器经济运行曲线，确定其经济运行区域，负荷小于临界负荷时，一台运行。
负荷大于临界负荷时两台运行。
（2）平衡变压器三相负荷，降低变压器损耗。
变压器不平衡度越大，损耗也越大，因此，一般要求电力变压器低压电流的不平衡度不得超过10%，低压干线及主变支线始端的电流不平衡度不得超过20%。
（3）合理调配变压器的并列与分列的经济运行方式。
按备用变、负载变化规律、台数组合等因素，优先考虑技术特性优及并、分列经济的变压器运行方式。
（4）变压器运行电压分接头优化选择。
在满足变压器负载侧电压需要的前提下，用定量计算方法，按电源侧电压的高低和按工况负载的大小，对变压器运行电压分接头进行优化选择，从而降低变压器损耗，提高其运行效率。
（5）合理考虑变压器的特殊经济运行方式，降低损耗。
变压器由于使用范围较广，根据不同的运行方式与电网结构，需要考虑一些特殊的运行方式，以达到经济运行。
如三绕组与双绕组并列、两侧并列与另一侧分列及负载有备用电源等等不同的组合运行方式，达到最佳的经济运行。
（6）根据不同用户，采用一些特种变压器。
由于供电系统的用户范围广大，对一些特殊用户要考虑特殊的供电方式才能使投入的变压器达到最佳的经济运行状态。
如单相变、电炉变、调压变、专用变等，以满足专一用户而不影响其他用户的经济运行。
3、合理调节配网运方使其经济运行电力系统的经济运行主要是确定机组的最佳组合和经济地分配负荷。
电网要考虑的是全系统的经济性，是在保证区域电网(110kV以上)和地区电网(110kV以下的城区网、农网和企业网)的安全运行和保证供电质量的基础上，充分利用电网中现有输(配)变电设备，在系统有功负荷经济分配的前提下，做到配电网及其设备的经济运行是降低线损的有效措施。
（1）合理调整配电线路的联络方式。
配电线路应该采取最佳运行方式使其损耗达到最小，如通过互为备用线路、手接手线路、环网线路、并联线路、双回线路等是可以达到的。
（2）环形供电网络，按经济功率的分布选择网络的断开点。
对于环形的供电网络，正常需要运行断开，应根据两侧压降基本相等的原则，找到一个经济功率的断开点，使线路的电能损耗最小。
（3）推广带电作业，减少线路停电时间。
对双回线路供电的网络，双回线路并列是最经济的，如因检修工作，其中一条线路停电，则由于负荷电流全部通过另一条运行的线路，会使线损大增加，因此要尽量利用带电作业，减少双回线的停电次数与时间。
4、合理配置电网的补偿装置合理安排补偿容量（1）增装无功补偿设备，提高功率因数。
对农网线路，合理增设电容器，增强无功补偿，提高功率因数，根据供电网络情况，运用集中补偿和分散补偿相结合的方法，变电所可通过高压柜灵活控制功率因数的变化。
（2）无功功率的合理分布。
在有功功率合理分配的同时，应做到无功功率的合理分布。
按照就近的原则安排减少无功远距离输送。
对各种方式进行线损计算制定合理的补偿方式；（3）合理考虑并联补偿电容器的运行过去主要考虑投入电容器能减少变压器和线路损耗，而忽视了电容器的投入会增加电容器的介质损耗。
所以应以总损耗最小为基础来计算投切电容器的临界点负载和多组电容器的经济运行区间。
5、做到经济调度，有效降低网损电网经济调度是以电网安全运行调度为基础，以降低电网线损为目标的调度方式。
电网经济调度是属于知识密集和技术密集型领域，是按电网经济运行的科学理论，实施全面电网经济运行的调度方式。
（1）合理制定电网的运行方式。
合理调整电网年度、季度运行方式，把各种变电设备和线路有机地组合起来充分挖掘设备的潜力，减少网络损耗，提高供电的可靠性。
（2）根据电网实际潮流变化及时调整运行方式。
做好电网的经济调度，根据电网的实际潮流变化，及时合理地调整运行方式，做好无功平衡，改善电压质量，组织定期的负荷实测和理论计算，使电网线损与运行方式密切结合，实现电网运行的最大经济效益。
尤其在农网运行中，应合理调度电力负荷，强化用电负荷管理，从而达到配电网络的降损节能。
另外，合理调整负荷，提高负荷率及调整三相不平衡电流。
在相同的总用电量条件下，负荷率越高，峰谷差越小，则线损越小，因此合理调整负荷，提高负荷率、削峰填谷、适时分、并列及转移负荷有利于降低线损。
由于线路负载三相平衡度大，则不仅增加相线和中线上的损耗，同时危及配变的安全运行。
必须及时进行设整。
结束语：由于当前绝大部分供、用电单位的变压器及其供电线路都在自然状态下运行。
而恰恰又受到某些传统错误观点和习惯性错误作法的影响，再加上不合理的电价制度的制约，导致现在运行的变压器大都不是经济运行方式。
同时，我国正处在节能型变压器、冷轧硅钢片变压器和热轧硅钢片变压器的交替时期，因此全面开展变压器经济运行意义重大。
变压器及其供电系统经济运行降损的社会效益有：节约资金，即节约电容器的投资和减少变压器的投资；减少电压损耗，提高供电质量，进一步降低线损，改善环境；节约资源，为子孙后代造福。
由此可见，电网的损耗是可以通过一些有效的措施来减低，使电网达到最优的经济运行，提高社会的经济效益，促进电网运行管理走向定量化、择优化、有序化的现代化管理。
因此在电力系统中推广电网经济运行降损措施，其节电潜力巨大，经济效益显著，具有现实意义。
