会议厅音响舞台灯光系统设计方案大厅音响系统设计方案本方案是针对业主需求而设计的，系统要求具有以文艺汇演、舞台演唱及会议报告等多种功能音频扩声系统，文艺汇演做到轻柔悦耳，声压足够大，强劲震撼的现场效果。
会议报告做到声音清晰。
根据甲方对多功能厅的设备档次的要求，多选用国内知名品牌，实现音频扩声的高可靠性和稳定性。
1、方案编制依据本方案主要依据下列标准及文件进行设计。
1、行业设计规范《歌舞厅设计规范》2、中华人民共和国国家行业标准WH0301一93《歌舞厅扩声系统的声学特性指标与测量方法》S J2112-82《厅堂扩声系统设备互联的优选电气配接值》GB/T14220--93《视听视频和电视设备及系统音频盒式系统》GYJ25-86《厅堂扩声系统的声学特性指标要求》CBJ232-82《中国电气装置安装工程施工及验收规范》JGB/T16-92《民用建筑电气设计规范》EIA/TIAT SB67《无屏蔽双绞线系统现场测试传输性能规范》2、.声场设计本设计包括隔声处理，现场噪声的降低，建筑结构的合理要求，声均匀度的实现，声颤动、聚焦、共振、反馈等问题的解决，室内混响的正确计算。
1）. 建声原则混响合理，声音扩散性好，没有声聚焦、没有可闻的振动噪声、没有死声点。
2）.室内装修注意事项色调不能导致会议或演出时太昏暗，避免扩声区域内出现中空较大或支撑较差的腔体结构，避免大面积玻璃窗，不要将石膏天花板直接安装在铝合金槽里，要有隔声处理，最好采用吸音板装饰室内内墙。
3）. 室内声学特性的基本要求具有合适的响度: 响度大于103dB4）. 声能分布均匀:在观众席的各个座位上听到的声音响度应比较均匀。
通过音质设计，应该能使观众席各个区域的声压级差别不太大，室内声场不均匀度应控制在高低约3dB 之内5）. 满足信噪比要求:噪声对人们的正常听觉产生干扰和掩蔽作用。
不同用途的室内听音环境，其充许的噪声级不尽相同，通常在室内最小声压级的位置上，信噪比应该大于30dB。

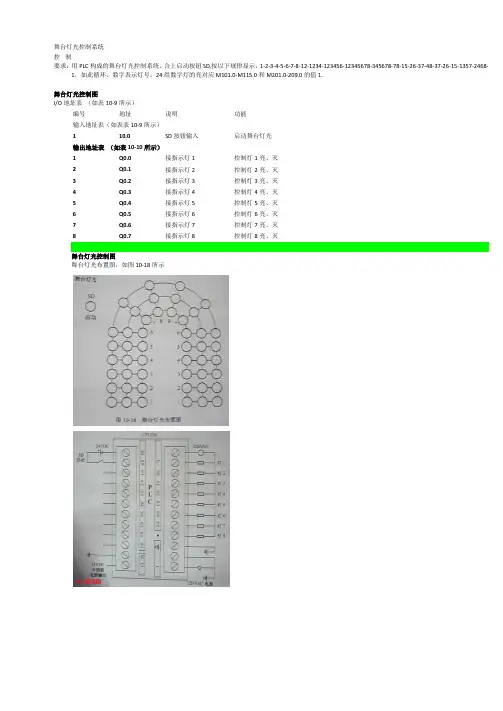

舞台灯光控制系统控制要求：用PLC构成的舞台灯光控制系统。
合上启动按钮SD,按以下规律显示：1-2-3-4-5-6-7-8-12-1234-123456-12345678-345678-78-15-26-37-48-37-26-15-1357-2468-1，如此循环。
数字表示灯号。
24组数字灯的亮对应M101.0-M115.0和M201.0-209.0的值1.舞台灯光控制图I/O地址表（如表10-9所示）编号地址说明功能输入地址表（如表表10-9所示）110.0SD按钮输入启动舞台灯光输出地址表（如表10-10所示）1Q0.0接指示灯1控制灯1亮、灭2Q0.1接指示灯2控制灯2亮、灭3Q0.2接指示灯3控制灯3亮、灭4Q0.3接指示灯4控制灯4亮、灭5Q0.4接指示灯5控制灯5亮、灭6Q0.5接指示灯6控制灯6亮、灭7Q0.6接指示灯7控制灯7亮、灭8Q0.7接指示灯8控制灯8亮、灭舞台灯光控制图舞台灯光布置图，如图10-18所示舞台灯光控制过程分析按下启动按钮SD，10.0闭合，每2s产生一次脉冲使M0.0为1，M10.0得电，延时3sM10.0失电。
3s内M100.0为1，以后为0，直到M2.0为1，M100.0才为1，M100.0的值传给M101.0-M115.0,传到M115.0时，其值传给M200.0，M200.0值传给M201.0-M209.0,传到M209.0时，其值传给M2.0,再传给M100.0,2s后M2.0为0，M100.0也为0，每2s右移一次。
每2s有1组灯亮，24组灯循环亮。
M100.0的值开始为1，传给M101.0后，M100.0的值开始为0，直到循环结束M2.0为1，M100.0的值又为1，第二次循环。
关闭启动按钮SD时，M100.0-M115.0,M200.0-M209.0复位。
舞台灯光控制系统PLC编程。

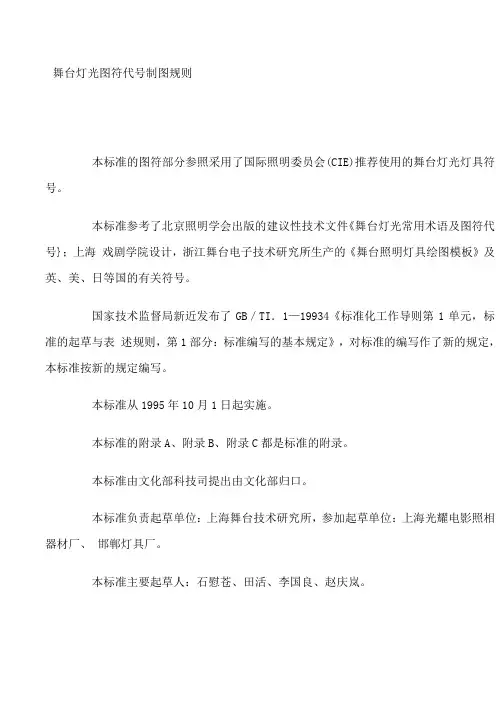

舞台灯光图符代号制图规则本标准的图符部分参照采用了国际照明委员会(CIE)推荐使用的舞台灯光灯具符号。
本标准参考了北京照明学会出版的建议性技术文件《舞台灯光常用术语及图符代号}；上海戏剧学院设计，浙江舞台电子技术研究所生产的《舞台照明灯具绘图模板》及英、美、日等国的有关符号。
国家技术监督局新近发布了GB／TI．1—19934《标准化工作导则第1单元，标准的起草与表述规则，第1部分：标准编写的基本规定》，对标准的编写作了新的规定，本标准按新的规定编写。
本标准从1995年10月1日起实施。
本标准的附录A、附录B、附录C都是标准的附录。
本标准由文化部科技司提出由文化部归口。
本标准负责起草单位：上海舞台技术研究所，参加起草单位：上海光耀电影照相器材厂、邯郸灯具厂。
本标准主要起草人：石慰苍、田活、李国良、赵庆岚。
1范围1.1基本规则本标准规定了舞台灯光设计中使用的图形、符号、代号及绘制灯位图、布光图的基本规则。
1范围1.2图例标示本标准适用于灯光设计人员表示设计意图而绘制的灯位图，布光图。
图形符号部分也适用于灯具生产厂产品包装的识别标志.1范围1.3布光参照本标准中的灯位图、布光图及相关术语主要用于镜框式舞台，其他形式的舞台及与舞台灯光设计有近似功能的场合参照使用。
2引用标准GB4457—84机械制图GB7093.1—7093.4—86图形符号表示规则GB／T14076—93影视舞台灯具通用技术条件JGJS7一88剧场建筑设计规范3.1镜框式舞台在表演区的前部使用镜框形台口的舞台。
3.2灯位图表示舞台灯具(以下简称灯具)的安装位置，并标明配用灯种、性能、附件的示图。
3.3布光图表示灯具光束的投射位置、投射范围及色彩变化的示图。
3.4台口线沿舞台建筑台口内侧虚设的一条横向轴线，用细点划线表示(见图1)3.5中轴线沿台口线中心点伸向舞台后部中心点的一条虚设的轴线，用细点划线表示。
(见图1)见图13.6大幕线大幕在舞台平面上的投影线，用波浪线表示。
