自动扶梯安装标准目录一．施工准备。
1．材料2．机械设备3．作业条件4．技术准备二．操作工艺1．工艺流程2．操作方法三．质量标准1.主控项目2.一般项目四．成品保护五．需要注意的事项六．质量记录自动扶梯安装标准一、施工准备1）材料1.自动扶梯安装前必须进行开箱检查，并填写检验记录。
对设备必须附有产品出厂合格证、安装及使用说明书等；电梯及辅助设备的铭牌齐全，外观检查无损伤及变形。
设备安装前，要根据使用说明书，进行全部检查，方可安装。
2.附件的规格、数量与装箱单相符。
3.凡使用的材料要有出厂合格证或检验资料。
2）机械设备1.安装器具：切割机、电焊机、曲线锯扳手、电锤、锤子、螺丝刀、真空吸盘、力矩扳手、电工工具、剥线钳、电烙铁、手电钻、开孔器、钢锯、组合螺丝刀、钢丝钳、橡皮锤、板锉、卡簧钳、手电筒等。
2.吊半搬运机具：卷扬机、倒链、起重滑车、起重跨顶、撬扛、滑轮等。
3.测试器具：经纬仪或全站仪（特殊工程使用）、水平仪300㎜钢板尺、1m钢板尺、绝缘电阻测试仪、接地电阻测试仪、数字万用表、塞尺、斜塞尺、水平尺、钢卷尺、线坠等。
3）作业条件1.安装口内及四周无杂物、积水。
2.扶梯上、下支撑面预埋钢板符合图纸要求。
4）技术准备1.厂家及设计单位提供的技术资料及图纸齐全，编制施工方案，并经审批。
2.对操作人员进行现场技术、安全交底。
3.土建单位已提供明确的水平基准线标记和起止点。
二、操作工艺1）工艺流程2）操作方法1.土建结构测量（1）提升高度测量方法一：以上支撑面预埋钢板宽度中心设上测点，下支撑面预埋钢板宽度中心所在水平面设下测点，用钢卷尺测量上测点至下测点间的垂直距离；方法二：用经纬仪或全站仪测量上、下支撑面预埋钢板间的高差。
（2）跨度测量方法一：从上支撑面预埋钢板边沿垂下一线坠，用钢卷尺测量该垂线与下支撑面预埋钢板内沿的水平距离。
安装口左右两侧各测一次；方法二：用全站仪测量上、下支撑面预埋钢板间的水平距离，安装口左右两侧各测一次。
自动扶梯的安装相关要求1)宜优先选用倾斜角为30°及27.3°的自动扶梯。
当倾斜角小于等于30°时，额定速度不应超过0. 75 m/s；当倾斜角度大于30°但小于等于35°时，额定速度宜为0.5 m/s。
2)自动扶梯设备进场时应提供以下资料：a)梯级的型式试验报告，并应有扶手带的断裂强度合格证明文件。
b)土建布置图；设备出厂检验合格证。
c)同时还应提供以下随机文件：i.装箱单。
ii.安装、使用维护说明书，动力电路和安全电路的电气原理图。
d)设备零部件应与装箱单内容相符，设备外观不应存在明显的损伤。
3)土建应按扶梯土建布置图的要求开展施工，其偏差应为：提升高度-15～+15 mm；跨度0～+15 mm。
4)施工现场应根据扶梯生产厂家的要求提供设备进场所需的通道和搬运空间。
5)在扶梯安装前，土建施工单位应向安装单位提供明显的水平基准线标识。
6)电源零线和接地线应始终分开。
接地装置的接地电阻值不应大于4Ω。
7)在以下情况下，自动扶梯必须自动结束运行，且d）款至k）款情况下的开关断开的动作必须通过安全触点或安全电路来完成：a)无控制电压。
b)电路接地的故障。
c)过载。
d)控制装置在超速和运行方向非操纵逆转下动作，e)附加制动器（如果有）动作。
f)直接驱动梯级的部件（如链条或齿条）断裂或过分伸长。
g)驱动装置与转向装置之间的距离（无意性）缩短。
h)梯级进入梳齿板处有异物夹住，且产生损坏梯级支撑构造。
i)无中间出口的连续安装的多台自动扶梯中的一台结束运行。
j)扶手带入口保护装置动作。
k)梯级下陷。
8)应测试不同回路导线对地的绝缘电阻。
测试时，电子元件应断开。
导体之间和导体对地之间的绝缘电阻应大于1000Ω/V，且其值应大于：a)动力电路和电气安全装置电路0.5 MΩ。
b)其他电路（控制、照明、信号等）0. 25MΩ。
9)电气设备接地必须符合《电梯安装工程施工要点》第二（节）第6）条的相关规定。
目录1、一般规定 (2)2、金属构架和梯路导轨 (2)3、驱动系统 (4)4、扶手装置和围板 (4)5、梯级、踏板和梳齿板 (6)6、电气系统 (7)7、试运行 (11)8、安装验收 (12)附录：图1 自动扶梯主要尺寸 (15)图2 自动扶梯或自动人行道主要尺寸 (16)图3 梯级主要尺寸 (17)图4 踏板间隙和啮合深度 (18)1、一般规定1.1 主题内容与适用范围本标准规定了自动扶梯安装工程的专业技术规定、检验要求和验收规则。
本标准适用于链条或齿条驱动的普通型、公共交通型整体及组对自动扶梯和自动人行道（扳式或带式）的安装工程。

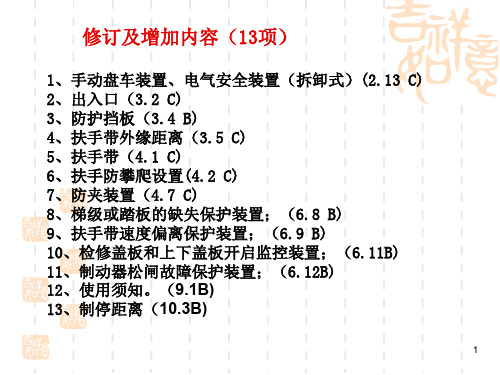

1.2 引用标准GB 16899—2011 自动扶梯和自动人行道的制造与安装安全规范1.3 自动扶梯或自动人行道至少应设以下安全保护开关和装置：1.3.1 急停开关（上、下）；1.3.2梯级下陷保护开关（上、下）；1.3.3梯级链断链开关（左、右）；1.3.4驱动链断链开关；1.3.5超速保护开关；1.3.6非操作逆转保护开关；1.3.7扶手带断带保护装置（如制造厂提供了断裂强度不小于25KN试验证书则可不设装）1.3.8扶手带入口保护开关（上、下）；1.3.9梳齿板开关（上、下）；梳齿异物保护装置；1.3.10断、错相保护装置；1.3.11裙板保护装置。
2、金属构架和梯路导轨2.1 金属构架2.1.1 金属构架形式、型材、制作工艺，须符合设计要求和“钢结构工程施工及验收规范”（GB 50205-2001）的规定。
2.1.2 金属构架就位调整后，水平段的水平度允许偏差不大于0.1mm。
2.1.3 金属构架两边与安装中心线对称且平行，允许偏差不大于5mm。
2.2 梯路导轨2.2.1 转向壁（1）转向壁安装的位置应符合设计规定，允许偏差为0.5mm，基点至转向壁中心应与主轴中心一致。
（2）转向壁与中心线对称且平行，其间允许偏差为±0.5mm，转向壁工作轨距基线的距离应一致。
目录1、一般规定 (2)2、金属构架和梯路导轨 (2)3、驱动系统 (4)4、扶手装置和围板 (4)5、梯级、踏板和梳齿板 (6)6、电气系统 (7)7、试运行 (11)8、安装验收 (12)附录：图1 自动扶梯主要尺寸 (15)图2 自动扶梯或自动人行道主要尺寸 (16)图3 梯级主要尺寸 (17)图4 踏板间隙和啮合深度 (18)1、一般规定1.1 主题内容与适用范围本标准规定了自动扶梯安装工程的专业技术规定、检验要求和验收规则。
本标准适用于链条或齿条驱动的普通型、公共交通型整体及组对自动扶梯和自动人行道（扳式或带式）的安装工程。
1.2 引用标准GB 16899—2011 自动扶梯和自动人行道的制造与安装安全规范1.3 自动扶梯或自动人行道至少应设以下安全保护开关和装置：1.3.1 急停开关（上、下）；1.3.2梯级下陷保护开关（上、下）；1.3.3梯级链断链开关（左、右）；1.3.4驱动链断链开关；1.3.5超速保护开关；1.3.6非操作逆转保护开关；1.3.7扶手带断带保护装置（如制造厂提供了断裂强度不小于25KN试验证书则可不设装）1.3.8扶手带入口保护开关（上、下）；1.3.9梳齿板开关（上、下）；梳齿异物保护装置；1.3.10断、错相保护装置；1.3.11裙板保护装置。
2、金属构架和梯路导轨2.1 金属构架2.1.1 金属构架形式、型材、制作工艺，须符合设计要求和“钢结构工程施工及验收规范”（GB 50205-2001）的规定。
2.1.2 金属构架就位调整后，水平段的水平度允许偏差不大于0.1mm。
2.1.3 金属构架两边与安装中心线对称且平行，允许偏差不大于5mm。
2.2 梯路导轨2.2.1 转向壁（1）转向壁安装的位置应符合设计规定，允许偏差为0.5mm，基点至转向壁中心应与主轴中心一致。
（2）转向壁与中心线对称且平行，其间允许偏差为±0.5mm，转向壁工作轨距基线的距离应一致。
扶梯安装配合总体要求1）承包商进行涉及扶梯井道施工图设计时，必须请扶梯承包单位审查相关图纸，并在施工图上签字确认。
否则若施工出来的井道不符合扶梯专业要求，则由承包商无条件负责整改到位。
2）扶梯井道土建施工完成后及安装装修进场前，承包商必须书面向扶梯承包商移交井道，包括：提供井道尺寸、承载点的跨距、吊装钩位置、井道中心线等实际尺寸，提供扶梯吊装钩满足设计荷载要求的书面确认资料，提供装修完成面标高的尺寸，清除井道底坑垃圾和积水，确保井道内无其它专业的电缆等设备通过等。
扶梯承包商按照设计要求对扶梯井道进行复测，承包商对不符合施工图的扶梯井道限期进行整改。
扶梯承包商在确认井道尺寸、标高、预埋件、吊装钩等情况满足设计要求后，与承包商双方在书面材料上确认。
3）由于站内扶梯需通过风井或盾构井才能吊入，故承包商必须在封闭风井或盾构井前一个月提前书面通知扶梯承包商，以便其安排吊装进场。
若没有按时提前书面通知，则由承包商承担站内扶梯用其它方法进入的所有费用和风险。
站内扶梯吊装进场前，扶梯承包商需告知承包商具体吊装时间和具体就位方案。
承包商负责对站内扶梯进场的通道进行清理，保证扶梯进场通道无任何障碍物。
4）车站扶梯的吊钩数量、位置、材料及规格严格按设计要求施工，满足载荷要求，且不能将扶梯吊钩封住，扶梯吊钩不允许割掉，承包商在扶梯进场安装前预留吊装空间，如扶梯上部有大型通风管道，需在扶梯就位后再安装。
车站扶梯的上、下预埋钢板，中间支撑预埋钢板按设计要求设置；吊装钩及预埋钢板应与结构主筋有牢固的连接；扶梯井道尺寸（跨距）严格按设计要求设置，不允许过长或过短，否则扶梯无法就位；扶梯安装井道长度误差范围为0~40mm,扶梯安装井道中心线应平行于车站纵向轴线，平行度误差不应大于10mm；井道相对于中心线平行度误差不应大于IOmm o5）车站装修天花底面距离扶梯踏步面垂直净空高度不应小于2400mπi;扶梯开孔的周边护栏需要120OnIm高，其护栏下部与地面不应有缝隙；出入口扶梯与楼梯边的护栏有交叉位出现，需将护栏封闭，防止出现剪刀位；出入口扶梯扶手带外缘与边墙装修面或其它障碍物之间的水平距离不得小于80mm,这个距离应保持至自动扶梯级上方至少2.1m高度处，并应在图纸上标明；出入口边墙装修面应与扶梯外廓留有IOmm的调整间隙，以保证装修完成面不侵入扶梯，扶梯设备调整完毕后，承包商应对此缝隙进行封堵；扶梯上、下端平台两侧需要加装防护栏或防护挡板，栏杆间距不应大于IOe n b栏杆或挡板高度应与扶手带高度平齐。
