自动打铃控制器的P L C 控制系统设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN设计任务书一．课题名称：自动打铃控制器的设计二．概述目前，学校打铃系统的控制均有专用的控制器，这种控制器由单片机或数字系统组成。

当然，用PLC控制也完全可以达到准确定时打铃的目的。

图1所示为PLC控制自动打铃系统组成框图。

图1 PLC控制自动打铃系统组成框图根据学校作息时间表，该控制系统的要求具体如下：（1）上课铃与下课铃要能分开（铃声响的频率不一样），起床、晚自习等时间的铃声为连续打铃，每次打铃的时间为15s。

（2）要具备时间调整功能。

（3）星期六、星期日不打铃，星期一至星期五按表1所示作息时间打铃。

（4）具有时间显示功能，要有秒、分、时和星期的显示。

表1 作息时间表1．根据题意，设计该PLC控制系统。

2．PLC选择及I/O及其它PLC元器件分配。

3．选择电器元件，编制元件目录表。

4．绘制梯形图。

5．用计算机绘制主电路图、PLC控制电路图、电器元件布置图。

6．编写设计说明书及设计小结。

四．设计方案提示1．电子钟程序电子钟程序分别设有秒、分显示（00~59），时显示（00~23）和星期显示（1~6、日）。

其中电子钟计数功能可采用移位指令实现，0~9显示译码电路可用组合逻辑功能完成。

“00~59”六十进制秒、分计数的个位向十位进位的处理方法是：当个位计数到9，第10个脉冲到来时，个位数应该显示0，而十位数应显示1，这是两位数的显示应为10。

对于时显示00~23及星期一至星期日的进位方法处理类似。

有区别的是星期日显示可用数字“”表示，即星期日显示不是显示数字“7”，而是显示数字“8”。

2．打铃程序要使电子钟在显示时间7:40时打铃，可以将7:40的特征码“1”找出来，再驱动一“定时器”电路，使定时器定时15s，打铃也将响应15s。

其余上课的特殊码处理方法相同。

而当下课时，将产生特征码“2”，驱动下课打铃“定时器”电路，打铃15s后停止，但此时打铃的铃声应和特征码“1”时（即上课）不同。

plc上课铃课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本概念，理解其工作原理和应用场景。

2. 学会使用PLC进行简单的编程，实现对上课铃控制系统的设计与调试。

3. 了解电气控制系统中常用的传感器及其功能，掌握其在PLC控制系统中的应用。

技能目标：1. 培养学生动手操作能力，能独立完成PLC控制系统的连接、编程和调试。

2. 培养学生问题分析能力，能针对实际需求设计合理的PLC控制系统方案。

3. 提高学生团队协作能力，能在小组合作中发挥个人优势，共同完成项目任务。

情感态度价值观目标：1. 培养学生对PLC技术及自动化控制的兴趣，激发其学习热情。

2. 培养学生严谨的科学态度，注重实践操作中的安全与规范。

3. 增强学生的环保意识，认识到自动化技术在节能减排方面的重要作用。

课程性质：本课程为实践性较强的学科，以项目驱动的方式进行教学，注重培养学生的动手操作能力和实际问题解决能力。

学生特点：学生处于初中阶段，具有一定的电子、电气基础知识，对新技术充满好奇，喜欢动手实践。

教学要求：结合学生特点，以实际项目为载体，注重理论与实践相结合，引导学生主动探索，提高其综合素质。

在教学过程中，关注学生个体差异，提供个性化指导，确保课程目标的达成。

通过课程学习，使学生能够将所学知识应用于实际生活，提高其创新意识和实践能力。

二、教学内容1.PLC基本原理与结构：介绍PLC的发展历程、基本组成、工作原理，以教材第二章第一节内容为基础，让学生对PLC有全面的认识。

2.PLC编程语言与编程方法：讲解PLC的编程语言（如梯形图、指令表等），以教材第二章第二节内容为参考，指导学生掌握基本的编程方法。

3.电气控制系统传感器：介绍常用的传感器（如接近开关、光电开关等），并结合教材第三章内容，讲解传感器在PLC控制系统中的应用。

4.上课铃控制系统设计：结合教材案例，指导学生进行上课铃控制系统的设计与实现，包括硬件连接、程序编写和调试。

PLC课程设计课题内容：电铃的设计控制系别：自动化工程系专业：电子信息工程技术姓名：张缅学号：20110924一、程序设计控制要求要求闹钟电铃在6:15、8:20、11:45、20:00这四个时间分别持续响15秒。

要求电铃从凌晨00:00开始对一天的时间进行控制计时。

（整个程序中是用灯的亮与灭来实现电铃的响与停）二、I/O口的端口分配根据控制的要求确定I/O口的端口分配输入设备输出设备符号输入继电器功能符号输出继电器功能SB1 I0.0 分钟校正KM1 Q0.0 电铃响铃SB2 I0.1 时钟校正三、程序设计思路应知道电铃要在6：15、8：20、11:45、20：00这四个时间点分别持续响15秒，则最简便的方法便是用特殊继电器SM0.0 （分脉冲计数器）来对分钟进行控制。

当SM0.4作为第一个计数器的输入，计满60次之后就是一个小时了，当它计满60次之后，接在清零端的该计数器的常开触点会送一个脉冲使该计数器又从零开始计时。

然后再用另一个计数器对第一个计数器计数（上限为24）便可以实现对一天的计数了（清零方式同第一个计数器一样）。

这样两个计数器便可以实现对分和小时的计数了，清零后也可以周而复始的完成这个程序了。

由于计时时间要从00:00开始，所以利用SM0.1对两个计数器进行初始化。

为了便捷的在电脑上对于该程序进行操作，则用了I0.0以及I0.1分别对分钟和始终进行校准。

为了使电铃在所对应时间准时准点响15秒，则应用一个定时器来对15秒进行控制，为了使时间更为准确，则用了比较指令来严格控制分钟和时钟同时达到题目所要求的时间，电铃的结束是用定时器的常闭加在输出设备前方来实现的。

四、程序图五、程序运行监控图1、当时间为6:15时的梯形图，如图所示：（a）（b）过T37的常闭后Q0.0则被接通。

（b）图是当T37计满150的时候T37的常闭触点会断开，则Q0.0失电，响铃15秒完毕2、当时间为8：20时的梯形图，如图所示：（a）（b）如（a）图可知当C1为为20，C2为8时的时候，M0.0被接通，则经过T37的常闭后Q0.0则被接通。

课程设计(论文)题目名称自动打铃控制器设计课程名称PLC原理及应用学生姓名学号系、专业电气工程系、09自动化指导教师尹进田2011年12月29日邵阳学院课程设计（论文）任务书2．此表1式3份，学生、指导教师、教研室各1份。

指导教师（签字）：学生（签字）：邵阳学院课程设计（论文）评阅表学生姓名学号0941202046系电气工程系专业班级09自动化题目名称自动打铃控制器设计课程名称PLC原理及应用一、学生自我总结二、指导教师评定2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。

摘要学校以及一些企事业单位通常使用电铃声作为上下课、上下班等作息时间信号。

电铃已是学校以及一些企事业单位不可缺少的设备，随着社会的发展不但对其需求量越来越大，对电铃的自动控制要求也越来越高，于是人们设计了通过不同控制方式来实现的自动打铃系统。

本系统是采用三菱PLC控制，通过输出继电器Y与数码管相连显示时间，为了操作的方便用LED代替电铃，具有手动按铃以及自动按铃功能，能通过输入继电器X对系统时间的调节。

该系统具有外设电路配置简单、扩展方便、操作容易，可靠性高实用性强等特点。

该系统用于学校电铃的自动控制，具有周末和假期控制功能和星期与时间的显示功能，实现了作息时间无人控制的自动化、科学化管理与操作。

关键词：作息时间控制系统；PLC；输出继电器Y；数码管；LED；输入继电器X目录摘要 (I)目录 (II)1绪论 (1)1.1 PLC可编程控制器的定义 (1)1.2PLC可编程控制器的特点 (1)2 系统硬件部分设计 (3)2.1硬件整体设计 (3)2.2PLC控制器输入输出点分配 (3)3主程序设计及功能 (5)3.1主程序流程图设计 (5)3.2时间控制显示程序设计 (5)3.3 秒脉冲显示程序 (6)3.4分显示程序 (6)3.5时显示程序 (7)3.6星期显示程序 (8)4 辅助程序设计 (10)4.1自动扫描程序 (10)4.2电铃控制程序 (10)4.3开机显示 (12)参考文献 (14)附录1主要元件清单 (15)附录2系统接线图 (16)致谢 (17)1绪论1.1PLC可编程控制器的定义PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

《电气控制与PLC》课程设计说明书基于PLC的自动打铃控制器设计学生姓名学生学号学院名称专业名称电气工程及其自动化指导教师2013年11月29日摘要在学校和很多公司单位都能看到电铃，它们被用来作为上下课、上下班等作息时间的信号.随着社会的发展,不仅电铃的需求量多了而且对其的要求也高了.通过不同方式控制的自动打铃系统逐一被设计出来。

本文介绍的是三菱PLC控制的作息时间自动打铃控制系统，详细地阐述了系统的组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。

该系统具有外设电路配置简单、扩展方便、操作容易,可靠性高实用性强等特点。

该系统用于学校电铃的自动控制，具有周末和假期控制功能和星期与时间的显示功能，实现了作息时间无人控制的自动化、科学化管理与操作.关键词 PLC；电铃；控制系统；软件设计目录1 绪论 01.1课题设计的背景 01.2 课题设计的目的和意义 02 设计任务 (3)2.1 设计题目 (3)2。

2 设计要求 (3)3 系统总体设计 (3)3。

1 系统概述 (3)3。

2 机型的选择 (3)3.3 设计方案 (5)3。

3。

1 控制任务分析 (6)3。

3。

2 TD-200的设置 (6)3。

4 电铃电路简单介绍 (7)3。

5 编程元件地址分配 (8)3。

5.1 输入输出继电器地址分配 (8)3。

5。

2 其他元件地址分配 (8)3.5。

3 输入输出接线图 (9)4 软件设计 (10)4。

1 计算机辅助设计编程 (10)4.2 设计步骤流程图 (10)4.3 总体程序的设计 (10)结论 (15)心得 (16)参考文献 (17)1 绪论1。

1 课题设计的背景电铃作为常用的作息时间信号，铃声已日益成为人们生活中的一部分。

铃声作为作息时间信号,最原始的控制方式就是人工控制。

按照作息时间表敲铃，以及后来出现了电铃但没有能实现自动控制也是由人工按电钮开关来电铃发出铃声都是人工控制方式。

随着计算机技术、自动控制技术和通讯技术的发展,出现了新兴的技术—电气控制与可编程控制技术，而计算机向微型方向的一个分支发展，则出现了主要是用于控制领域的单片机。

基于PLC自动打铃控制系统的设计作者：刘晓超来源：《科技创新与应用》2017年第05期摘要：在自动控制中，用PLC可以实现校园自动打铃系统的控制设计。

文章论述了自动打铃控制系统的主要软件部分的设计，重点介绍了基于S7-200 PLC控制的校园电铃自动控制装置设计。

关键词：PLC；控制系统；设计引言可编程序控制器（Programmable Controller 英文缩写为PC后又称PLC）是以微处理器为基础，综合了计算机技术、半导体技术和通信网络技术发展起来的一种通用工业自动控制装置。

它面向控制过程、面向用户、适应工业环境、操作方便、可靠性高，成为现代工业控制的三大支柱（PLC、机器人和CAD/CAM）之一。

PLC控制技术代表着当前程序控制的先进水平，PLC装置已成为自动化系统的基本装置。

可编程序控制器（PLC）以其可靠性高、灵活性强、使用方便的优越性，迅速占领了工业控制领域，成为先进的、发展及应用势头最强的工业控制器。

基于PLC控制的自动打铃控制系统的设计，使用方便，程序容易修改，可靠性高，作息时间改变时，控制程序只需要稍做修改就可以实现新的控制要求。

1 控制要求分析及I/O点统计上课铃与下课铃要能分开（铃声响的频率不一样），起床，晚自习等时间的铃声为连续打铃，每次打铃的时间为15秒；要具备时间调整功能；星期六星期天不打铃，星期一至星期五按表1所示作息时间表打铃；具有时间显示功能，要有秒、分、时和星期的显示。

因电铃功率不大，可直接由PLC驱动，故选择24V直流工作的电铃，选择的具体型号为：HRE-S90D4（24V DC）。

时间调整功能可用按钮来实现，其中分钟个位，分钟十位，时钟个位，时钟十位各采用一个按钮，且均选用同一种型号，此处选择施耐德电气公司的XB2B33B1C型号按钮。

系统开关选择：选用圆形选择开关，具体型号为K22-41K两段短轴，为保护PLC不因误操作而被短路烧毁，增加一熔断器作为短路保护。

xxxxxx技术学院毕业设计任务书设计课题自动打铃系统PLC控制系部电气工程系专业机电一体化班级 08大专机电3班姓名 xx学号 xx指导老师 xx任务书发给日期 2010年11月预定完成日期 2011年07月前言本次毕业设计的课题是《自动打铃系统PLC控制》控制的设计，用时间来控制自动打铃。

目的是为了考查学生对所学知识的综合运用能力，以及对不同程序控制之间的融汇贯通。

在查阅有关的资料及手册的基础上，掌握与设计有关的基础知识，提高自己设计、分析程序的能力。

通过制作电路板，解决实际问题，提高自己的动手能力。

在指导老师的悉心指导及本组成员的共同努力下，完成了0~24小时循环显示的程序、自动打铃程序的设计，及电路板的制作。

通过本次设计领悟了作为一名技术员所具备分析、解决问题的能力，为今后的工作打下基础。

参与本次毕业设计的同学有xxx。

有了同学们的积极参与才使得复杂的程序简单化，以至于在短时间内把程序设计出来，并对指导老师谢利华表示由衷的感谢！由于时间仓促、能力有限，程序难免有不足之处，请老师批评指正。

目录绪论第一章设计目的及要求1.1 设计目的 (4)1.2 设计要求 (5)第二章系统的方案设计2.1 设计步骤 (7)2.2 原理图 (8)2.3 实验原理................................................9-14 2.4PLC I/O地址分配 (15)第三章梯形图程序……………………………………3.1主程序梯形图程序…………………………………3.2 打铃程序梯形图程序…………………………3.3 时钟程序梯形图程序…………………………第四章指令语句表……………………………………4.1主程序指令……………………………………4.2打铃程序指令…………………………4.3 时钟指令…………………………第五章毕业设计体会…………………………………第六章参考文献………………………………………概述PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。

《电气控制与PLC》课程设计说明书基于PLC的自动打铃控制器设计学生姓名学生学号学院名称专业名称指导教师2013年12 月1日摘要学校以及一些企事业单位通常使用电铃声作为上下课、上下班等作息时间信号。

电铃已经是学校以及一些企事业单位不可缺少的设备，随着社会的发展不但对其需求量越来越大，对电铃制动控制要求也越来越高，于是人们设计了通过不同控制的方式来实现自动打铃系统。

本文介绍一种采用PLC控制的作息时间自动打铃控制系统，详细的阐述了系统的组成、系统硬件接线和系统软件设计，并仔细介绍了系统工作原理。

该系统具有外设电路配置简单、扩展方便、操作容易，可靠性高实用性强等特点。

该系统用于学校电铃的自动控制，具有周末和假期控制功能和星期与时间的显示功能，实现了作息时间无人控制的自动化、科学化管理与操作。

关键词：自动打铃控制器；PLC；软件设计目录1 绪论 (1)2 设计任务及要求 (2)3 系统总体设计 (3)3.1 系统概述 (3)3.2 设计方案 (3)3.3 编程元件地址分配 (5)3.4 软件程序 (10)结论 (31)参考文献 (32)1 绪言PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。

PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

20世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。

更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID功能及极高的性价比奠定了它在现代工业中的地位。

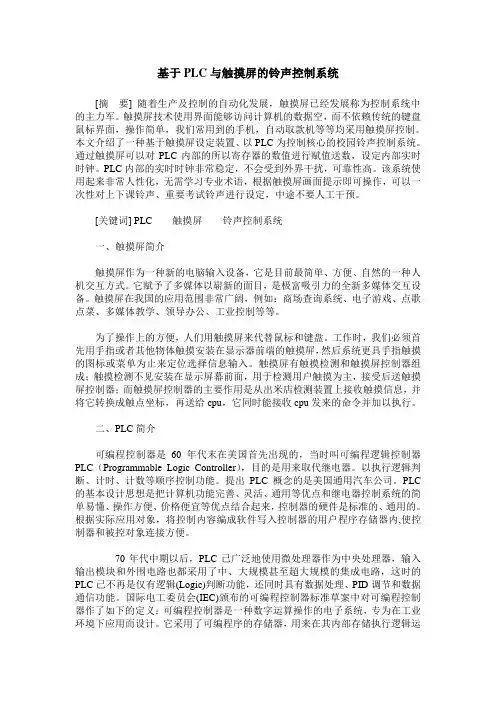

基于PLC与触摸屏的铃声控制系统[摘要] 随着生产及控制的自动化发展，触摸屏已经发展称为控制系统中的主力军。

触摸屏技术使用界面能够访问计算机的数据空，而不依赖传统的键盘鼠标界面，操作简单，我们常用到的手机，自动取款机等等均采用触摸屏控制。

本文介绍了一种基于触摸屏设定装置、以PLC为控制核心的校园铃声控制系统。

通过触摸屏可以对PLC内部的所以寄存器的数值进行赋值送数，设定内部实时时钟。

PLC内部的实时时钟非常稳定，不会受到外界干扰，可靠性高。

该系统使用起来非常人性化，无需学习专业术语，根据触摸屏画面提示即可操作，可以一次性对上下课铃声、重要考试铃声进行设定，中途不要人工干预。

[关键词] PLC 触摸屏铃声控制系统一、触摸屏简介触摸屏作为一种新的电脑输入设备，它是目前最简单、方便、自然的一种人机交互方式。

它赋予了多媒体以崭新的面目，是极富吸引力的全新多媒体交互设备。

触摸屏在我国的应用范围非常广阔，例如：商场查询系统、电子游戏、点歌点菜、多媒体教学、领导办公、工业控制等等。

为了操作上的方便，人们用触摸屏来代替鼠标和键盘。

工作时，我们必须首先用手指或者其他物体触摸安装在显示器前端的触摸屏，然后系统更具手指触摸的图标或菜单为止来定位选择信息输入。

触摸屏有触摸检测和触摸屏控制器组成；触摸检测不见安装在显示屏幕前面，用于检测用户触摸为主，接受后送触摸屏控制器；而触摸屏控制器的主要作用是从出米店检测装置上接收触摸信息，并将它转换成触点坐标，再送给cpu，它同时能接收cpu发来的命令并加以执行。

二、PLC简介可编程控制器是60年代末在美国首先出现的，当时叫可编程逻辑控制器PLC（Programmable Logic Controller），目的是用来取代继电器。

以执行逻辑判断、计时、计数等顺序控制功能。

提出PLC概念的是美国通用汽车公司。

PLC 的基本设计思想是把计算机功能完善、灵活、通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，控制器的硬件是标准的、通用的。

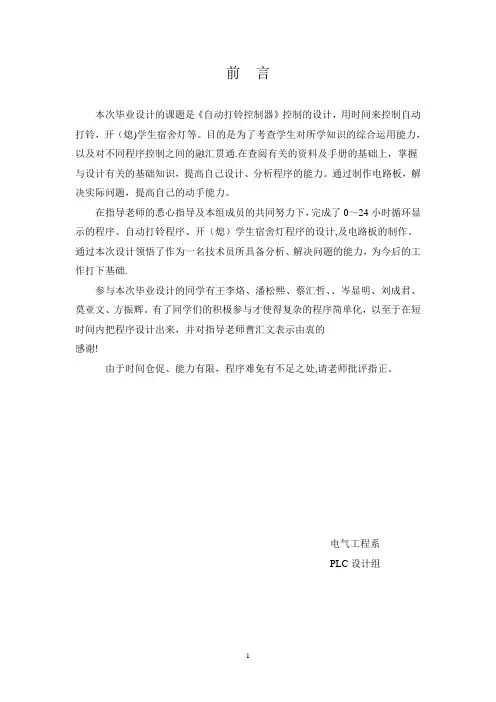

前言本次毕业设计的课题是《自动打铃控制器》控制的设计，用时间来控制自动打铃，开（熄)学生宿舍灯等。

目的是为了考查学生对所学知识的综合运用能力，以及对不同程序控制之间的融汇贯通.在查阅有关的资料及手册的基础上，掌握与设计有关的基础知识，提高自己设计、分析程序的能力。

通过制作电路板，解决实际问题，提高自己的动手能力。

在指导老师的悉心指导及本组成员的共同努力下，完成了0～24小时循环显示的程序、自动打铃程序、开（熄）学生宿舍灯程序的设计,及电路板的制作。

通过本次设计领悟了作为一名技术员所具备分析、解决问题的能力，为今后的工作打下基础.参与本次毕业设计的同学有王李烙、潘松熙、蔡汇哲、、岑显明、刘成君、莫亚文、方振辉。

有了同学们的积极参与才使得复杂的程序简单化，以至于在短时间内把程序设计出来，并对指导老师曹汇文表示由衷的感谢!由于时间仓促、能力有限，程序难免有不足之处,请老师批评指正。

电气工程系PLC设计组目录一、设计任务1、作息时间控制器控制设计大纲 (4)2、设计步骤 (4)二、设计过程1、时间控制显示程序 (5)1.1秒脉冲显示程序 (5)1.2分钟显示程序 (6)1.3小时显示程序 (7)1。

4星期显示程序 (9)1.5自动扫描秒程序 (11)1.6开机显示 (12)2、电铃控制程序 (14)2.1作息时间电铃控制 (16)2。

2双休日电铃控制 (17)3、学生宿舍开(熄）灯程序 (18)4、控制器输入输出点分配 (19)5、PCB接线图及元器件 (21)5。

1 PCB的外部接线图 (21)5。

2 元器件 (22)6、作息时间控制器控制梯形图 (22)7、作息时间控制器使用说明 (23)三、设计总结 (24)概述PLC即可编程控制器(Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。

PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
