《天线与电波传播理论》试卷A

天线与电波传播练习题1. 什么是天线？天线是用来接收或发送电磁波的装置，它能够将电磁波与电流相互转换。

天线一般由导体材料制成，如金属，可以是直线型的、曲线型的或是阵列型的。

2. 天线的主要作用是什么？天线作为电磁波与电流之间的转换器，主要用于电磁波的传输和接收。

通过天线，电磁波可以被发送到远处，也可以被接收到远处。

3. 天线的种类有哪些？常见的天线种类包括定向天线、全向天线和扬声器等。

定向天线主要用于长距离通信，如卫星通信和雷达；全向天线则主要用于接收广播和电视信号；扬声器则是将电信号转化为声音信号的一种天线。

4. 电波的传播方式有哪些？电波的传播方式主要有地面传播、天波传播和空间传播等。

地面传播是指电波直接在地面上传播的方式，适用于较短距离的传输；天波传播是指电波经过天空进行传播，适用于较远距离的传输；空间传播是指电波在空间中传播的方式，适用于卫星通信等。

5. 电波在传播过程中会发生什么？在电波传播的过程中，会受到多种因素的影响，如传播路径的障碍物、电离层的影响、多径效应等。

这些因素会导致电波的衰减、传播速度的变化以及传播路径的弯曲。

6. 如何提高天线的接收效果？要提高天线的接收效果，可以采取以下措施：- 使用高增益的天线，以增加接收到的信号强度。

- 将天线安装在较高的位置上，避免被物体遮挡，以达到更好的接收效果。

- 使用天线增益器来增强信号的放大效果。

- 减少电波传播路径上的障碍物，如移动电话信号塔附近的大楼等。

7. 电波的频率对传播有什么影响？电波的频率对传播有着重要的影响。

一般来说，低频电波能够更好地穿透建筑物和障碍物，但传输距离相对较短；高频电波能够传输较远的距离，但对建筑物和障碍物的穿透性不如低频电波。

8. 天线在通信中的应用有哪些？天线在通信中有广泛的应用，如：- 无线电广播和电视广播中使用的全向天线，用于接收广播信号。

- 手机通信中使用的天线，用于发送和接收手机信号。

- 卫星通信中使用的定向天线，用于与地球上的接收站进行通信。

微波技术与天线考试试卷（A ）一、填空（210⨯分=20分）1、天线是将电磁波能量转换为高频电流能量的装置。

2、天线的方向系数和增益之间的关系为G D η=。

3、对称振子越粗，其输入阻抗随频率的变化越_缓慢_，频带越宽。

4、分析电磁波沿传输线传播特性的方法有场和路两种。

5、半波对称振子的最大辐射方向是与其轴线垂直；旋转抛物面天线的最大辐射方向是其轴线。

6、/4λ终端短路传输线可等效为电感的负载。

7、 传输线上任一点的输入阻抗in Z 、特性阻抗0Z 以及负载阻抗L Z 满足。

000tan tan L in L Z jZ z Z Z Z jZ z ββ+=+8、微波传输线按其传输的电磁波波型，大致可划分为TEM 传输线，TE 传输线和TM 传输线。

9、 传输线终端接一纯感性电抗，则终端电抗离最近的电压波腹点的距离为14λφπ。

10、 等反射系数圆图中，幅角改变π时，对应的电长度为0.25；圆上任意一点到坐标原点的距离为/4λ。

二、判断（10⨯2分=20分）1. 同轴线在任何频率下都传输TEM 波。

√2. 无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。

〤3. 若传输线长度为3厘米，当信号频率为20GHz 时，该传输线为短线。

╳4. 二端口转移参量都是有单位的参量，都可以表示明确的物理意义。

√5. 史密斯圆图的正实半轴为行波系数K 的轨迹。

╳6. 当终端负载与传输线特性阻抗匹配时，负载能得到信源的最大功率。

√7. 垂直极化天线指的是天线放置的位置与地面垂直。

√8. 波导内，导行波的截止波长一定大于工作波长。

√9. 驻波天线是宽频带天线。

╳10. 天线的效率越高，其辐射能力越强。

√三、简答题（5分⨯6=30分）答案仅作为参考1. 何谓阻抗匹配？分为哪几类？实现阻抗匹配的方法是什么？答：阻抗匹配即信号传输过程中负载阻抗和信源内阻抗之间满足特定配合关系，从而使信号源给出最大功率，负载能够吸收全部的入射波功率。

天线与电波试题答案解析一、选择题1. 天线的主要功能是什么？A. 放大信号B. 转换电能为磁能C. 接收和发射无线电波D. 滤波和调制答案：C解析：天线的主要功能是接收和发射无线电波。

它通过特定的结构将电能转换为电磁波或反之，从而实现远距离的无线通信。

2. 什么是偶极子天线？A. 由两个相同长度的导线组成的天线B. 由一个圆形环和垂直于环面的导线组成的天线C. 由一个长导线和一个短导线组成的天线D. 由两个相互垂直的导线组成的天线答案：A解析：偶极子天线是由两个相同长度的导线组成的，通常一个导线作为发射或接收无线电波的辐射元件，另一个导线作为反射元件。

3. 无线电波的传播方式有哪些？A. 地面波B. 天波C. 直线传播D. 所有以上方式答案：D解析：无线电波可以通过地面波、天波以及直线传播等多种方式传播。

地面波沿地球表面传播，天波通过电离层反射传播，而直线传播则是在视距条件下的传播方式。

4. 什么是天线的有效孔径（Ae）？A. 天线捕获电磁波能力的度量B. 天线的长度C. 天线的带宽D. 天线的增益答案：A解析：有效孔径（Ae）是天线捕获电磁波能力的度量，它与天线的指向性、效率和工作频率有关，是天线接收系统灵敏度的关键参数。

5. 以下哪种天线具有最高的方向性？A. 偶极子天线B. 单极天线C. 定向天线D. 全向天线答案：C解析：定向天线专门设计用于在特定方向上接收或发射信号，因此具有最高的方向性。

全向天线则在所有方向上接收信号，但每个方向上的增益较低。

二、填空题1. 天线增益是指天线在特定方向上的__________能力与其__________的比值。

答案：辐射；参考天线（如：各向同性天线）2. 调谐天线的目的是通过改变其__________或__________来优化其在特定频率上的性能。

答案：长度；频率3. 波导是一种用于传输__________的封闭管道，它通过__________来限制电磁波的传播路径。

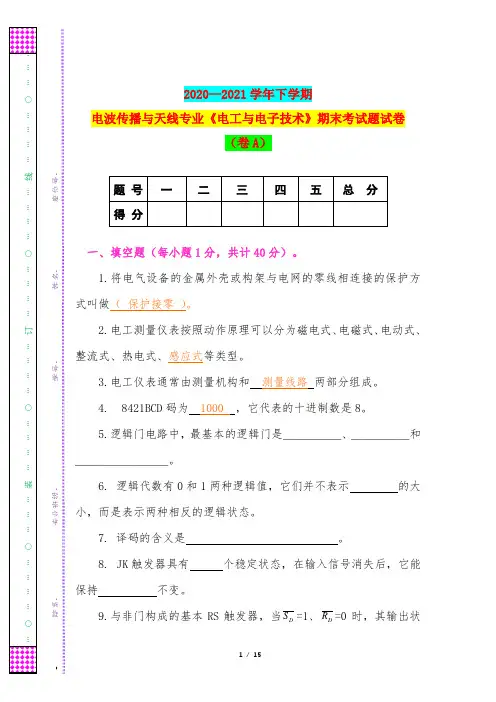

2020—2021学年下学期电波传播与天线专业《电工与电子技术》期末考试题试卷（卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题（每小题1分，共计40分）。

1.将电气设备的金属外壳或构架与电网的零线相连接的保护方式叫做（ 保护接零 ）。

2.电工测量仪表按照动作原理可以分为磁电式、电磁式、电动式、整流式、热电式、感应式等类型。

3.电工仪表通常由测量机构和 测量线路 两部分组成。

4. 8421BCD 码为 1000 ，它代表的十进制数是8。

5.逻辑门电路中，最基本的逻辑门是＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿＿＿＿。

6. 逻辑代数有0和1两种逻辑值，它们并不表示 的大小，而是表示两种相反的逻辑状态。

7. 译码的含义是 。

8. JK 触发器具有 个稳定状态，在输入信号消失后，它能保持 不变。

9.与非门构成的基本RS 触发器，当D S =1、D R =0时，其输出状…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：态是。

10. 在时钟脉冲控制下，根据输入信号及J端、K端的不同情况，能够具有、置1、和计数功能的电路，称为JK触发器。

11. 计数器分为加法计数器和计数器、同步计数器和计数器。

12. 寄存器常分为数码寄存器和寄存器，其区别在有无的功能。

13. n位二进制代码有个状态，可以表示个信息。

14. 用来表示的逻辑电路称为逻辑图。

15、照明电路中火线对地线的电压U=220V。

电路检修时，穿上绝缘胶鞋，可操作自如不会触电。

设人体电阻R1=1KΩ，胶鞋电阻R2=210KΩ，则加在人体上的电压U1= V。

16、图所示为采用串联电阻分压器的收音机或录音机音量控制电路。

设输入电压U=1V；R1为可调电阻，其阻值为0-4.7KΩ；R2=0 .3K Ω。

则输出电压U0最大值是 V，最小值是 mv。

17、一段粗细均匀的导线，其电阻值是R，若将其从中间对折合成一根导线，则这个导线的电阻是。

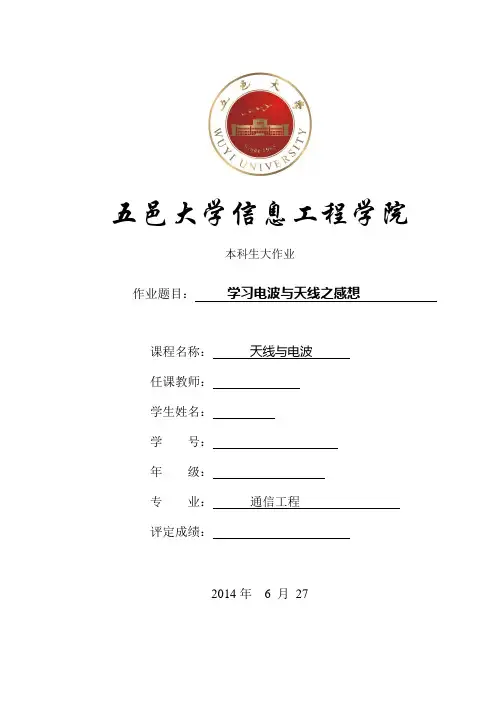

五邑大学信息工程学院本科生大作业作业题目：学习电波与天线之感想课程名称：天线与电波任课教师：学生姓名：学号：年级：专业：通信工程评定成绩：2014年 6 月27一、无线电波频段的概念：无线电波是指频率从几十赫兹到3000赫兹频谱范围内的电磁波。

无线电波传播是指发射天线或自然辐射源所辐射的无线电波的媒质（如地表、地球大气层或宇宙空间等）中的传播过程。

无线电波频段的划分：无线电波频段的划分如上面两表格，从表中可以看出，无线电波的频率范围为从极长波的30HZ以下到亚毫米波的3000GHZ，波长的范围为从10000km到0.1mm。

在如此宽的频率范围里，电波的传播特性会发生很大的变化，相应地会有不同的传播形式。

微波波段再划分：二. 阐述电波传播的研究方法及发展状况：研究方法：研究电波的传播问题，主要是研究无线电波的传播途径，以及无线电波在传播过程中所引起的变化，场强的衰减及信号稳定情况。

研究这些问题可以直接或间接帮助我们提高通信系统的可靠度和通信质量。

研究电波传播规律，同时考虑所有各种因素对电波传播的影响是很困难的，也是不必要的，因此，先从理想的条件开始研究电波传播的影响时，认为大气具有这空电参量的均匀媒质；当研究大气对电波传播的影响时，忽略地球的影响；当研究电波由地面反射或电波沿小范围的地球表面传播时，把弯曲的实际地面看成平面。

发展状况：①随着科学技术的发展，电波传播正在进一步扩展研究和应用领域。

例如，电磁波的生物效应、地震过程中的电磁现象的研究等，都有可能获取进展。

②建立更加完善和更加精确的电波监测系统，获取更加完整的媒质和传播特性数据。

总结出更加接近实际的数学模型，利用电子计算机，迅速提供环境数据和电波预测数据。

③更加密切地同地球物理、空间物理、天体物理、大气物理等的研究相结合，发挥电波传播在这些物理研究中的作用。

三. 阐述低空大气层对空间波的影响：空间波传播，无论是地-地或地-空的电波传播，射线至少有一部分在对流层中传播，因而它必然受到对流层这种传输媒质的影响。

微波技术与天线考试试卷（A ）一、填空（210⨯分=20分）1、 天线是将电磁波能量转换为高频电流能量的装置。

2、 天线的方向系数和增益之间的关系为G D η=。

3、 对称振子越粗，其输入阻抗随频率的变化越_缓慢_，频带越宽。

4、 分析电磁波沿传输线传播特性的方法有场和路两种。

5、 半波对称振子的最大辐射方向是与其轴线垂直；旋转抛物面天线的最大辐射方向是其轴线。

6、 /4λ终端短路传输线可等效为电感的负载。

7、-8、传输线上任一点的输入阻抗in Z 、特性阻抗0Z 以及负载阻抗L Z 满足。

000tan tan L in L Z jZ z Z Z Z jZ zββ+=+9、微波传输线按其传输的电磁波波型，大致可划分为TEM 传输线，TE 传输线和TM 传输线。

10、 传输线终端接一纯感性电抗，则终端电抗离最近的电压波腹点的距离为14λφπ。

11、 等反射系数圆图中，幅角改变π时，对应的电长度为；圆上任意一点到坐标原点的距离为/4λ。

二、判断（10⨯2分=20分）1. 同轴线在任何频率下都传输TEM 波。

√2. 。

3. 无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。

〤4. 若传输线长度为3厘米，当信号频率为20GHz 时，该传输线为短线。

╳5. 二端口转移参量都是有单位的参量，都可以表示明确的物理意义。

√6. 史密斯圆图的正实半轴为行波系数K 的轨迹。

╳7. 当终端负载与传输线特性阻抗匹配时，负载能得到信源的最大功率。

√8.垂直极化天线指的是天线放置的位置与地面垂直。

√9.波导内，导行波的截止波长一定大于工作波长。

√10.驻波天线是宽频带天线。

╳11.。

12.天线的效率越高，其辐射能力越强。

√三、简答题（5分⨯6=30分）答案仅作为参考1.何谓阻抗匹配分为哪几类实现阻抗匹配的方法是什么答：阻抗匹配即信号传输过程中负载阻抗和信源内阻抗之间满足特定配合关系，从而使信号源给出最大功率，负载能够吸收全部的入射波功率。

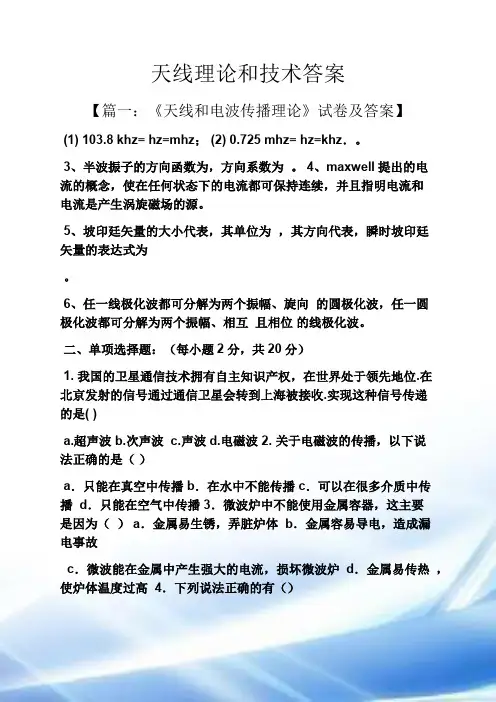

天线理论和技术答案【篇一：《天线和电波传播理论》试卷及答案】(1) 103.8 khz= hz=mhz； (2) 0.725 mhz= hz=khz．。

3、半波振子的方向函数为，方向系数为。

4、maxwell提出的电流的概念，使在任何状态下的电流都可保持连续，并且指明电流和电流是产生涡旋磁场的源。

5、坡印廷矢量的大小代表，其单位为，其方向代表，瞬时坡印廷矢量的表达式为。

6、任一线极化波都可分解为两个振幅、旋向的圆极化波，任一圆极化波都可分解为两个振幅、相互且相位的线极化波。

二、单项选择题：（每小题2分，共20分）1. 我国的卫星通信技术拥有自主知识产权，在世界处于领先地位.在北京发射的信号通过通信卫星会转到上海被接收.实现这种信号传递的是( )a.超声波b.次声波c.声波d.电磁波 2. 关于电磁波的传播，以下说法正确的是（）a．只能在真空中传播 b．在水中不能传播 c．可以在很多介质中传播 d．只能在空气中传播 3．微波炉中不能使用金属容器，这主要是因为（） a．金属易生锈，弄脏炉体 b．金属容易导电，造成漏电事故c．微波能在金属中产生强大的电流，损坏微波炉d．金属易传热，使炉体温度过高 4．下列说法正确的有（）a．频率越低的电磁波的波长越短b．频率越高的电磁波传播速度越快 c．频率越低的电磁波传播速度越快 d．频率越高的电磁波的波长越短5. 在2003年4月的伊拉克战争中，美英联军在战争中使用电子干扰取得了很好的效果，争取到了战争的主动权，电子干扰具体地说就是（） a．对敌方发射电磁波 b．对敌方发射很强的电磁波c．对敌方发射频率很高的电磁波d．对敌方发射和敌方电子设备工作频率相同的电磁波，施放反射电磁波的干扰波6. 对极化强度为的电介质，束缚体电荷密度为＿＿＿＿＿ a.b.c.d.7.是a. 左旋圆极化b. 左旋椭圆极化c. 右旋圆极化d. 右旋椭圆极化 8.在两种不同介质（）的分界面上，电场强度的切向分量a. 总是连续的b.总是不连续的c. 可能连续也可能不连续d.，时连续第 1 页共 3 页9. a. c.入射方向矢量为 b.d.1、无线电波的传播途径？无线电波从发射到接收的传播途径有三种，直线传播的叫直射波，沿地面传播的叫地波，射向天空后被子大气中的电离层反射回到地面的叫天波。

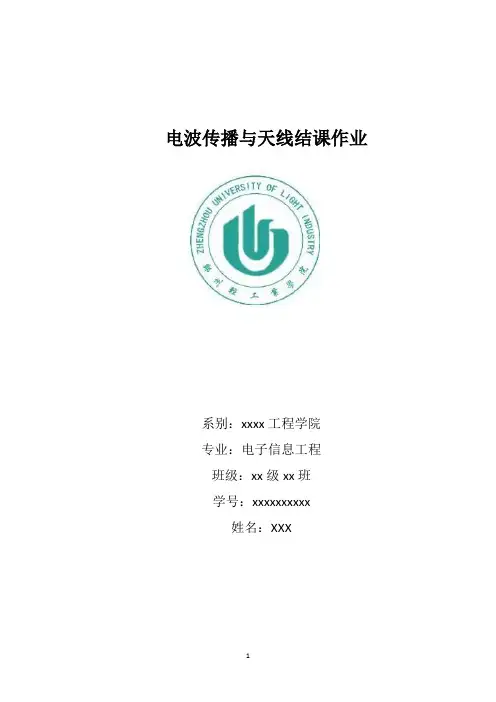

电波传播与天线结课作业系别：xxxx工程学院专业：电子信息工程班级：xx级xx班学号：xxxxxxxxxx姓名：XXX电波传播与天线考试试题1.简述天线的功能及接收天线的接收物理过程。

（分数：5）答：天线的任务是将发射机输出的高频电流能量（导波）转换成电磁波辐射出去，或是将空间电磁波信号转换成高频电流能量送给接收机。

接收的物理过程为：接收天线工作的物理过程是，接收天线导体在空间电场的作用下产生感应电动势，并在导体表面激起感应电流，在天线的输入端产生电压，在接收机回路中产生电流。

所以接收天线是一个把空间电磁波能量转换成高频电流能量的转换装置，其工作过程就是发射天线的逆过程。

2.为什么引向天线的有源振子常用折合振子，引向天线的引向器和反射器怎么区分？（分数：10）答：引向天线是一个紧耦合的寄生振子端射阵，通常由一个（有时由两个）有源振子及若干个无源振子构成。

有源振子近似为半波振子，主要作用是提供辐射能量；无源振子的作用是使辐射能量集中到天线的端向，折合振子为半波振子，提供的能量能保证天线的辐射要求。

在该天线中，其反射能量作用的稍长于有源振子的无源振子称为反射器；其引导能量作用的较有源振子稍短的无源振子叫引向器。

3.简述行波天线和驻波天线的差别和优缺点。

（分数：5）答：用天线上的电流分布作为区分行波天线和驻波天线的依据：把天线上的电流按行波分布的天线叫行波天线，按驻波分布的天线叫驻波天线。

驻波天线又称为谐振天线，它的输入阻抗具有明显的谐振特性，天线的工作频带较宽，相对带宽约几分之几到百分之几；行波天线工作于行波状态，频率变化时输入阻抗近似不变，方向图随频率的变化也较缓慢，所以带宽较宽，绝对带宽可达（2~3）:1，是宽频带天线。

但是，行波天线得宽频带特性使用牺牲效益（或增益）来换取的，因为有部分能量被负载吸收，所以分行波天线效率低于驻波天线的效率。

4.什么是缝隙天线？基本缝隙天线的场辐射特点是什么？（分数：5）答：在波导或空腔谐振器开出一个或数个缝隙以辐射或接收电磁波的天线称为缝隙天线。

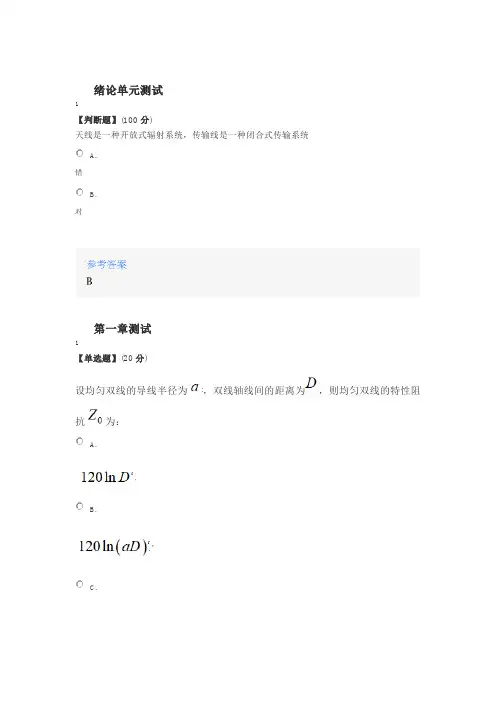

绪论单元测试1【判断题】(100分)天线是一种开放式辐射系统，传输线是一种闭合式传输系统A.错B.对第一章测试1【单选题】(20分)设均匀双线的导线半径为，双线轴线间的距离为，则均匀双线的特性阻抗为：A.B.C.D.2【单选题】(20分)半波振子天线的方向图:A.在E面和H面都是8字形B.在E面和H面都是圆形C.在E面为8字形，在H面为圆形D.在H面为8字形，在E面为圆形3【多选题】(20分)设某天线输入功率为，增益为，辐射功率为，方向系数为，则距离天线距离为的测试点出最大电场强度为A.B.C.D.4【单选题】(20分)某天线的增益系数为20dB，工作频率为0.6GHz，则有效接收面积为（）m2。

A.1.99B.1.97C.1.98D.2.005【单选题】(20分)电基本振子的零功率波瓣宽度2θ0为（）A.180°B.360°C.90°D.45°第二章测试1【多选题】(20分)天线与馈线之间连接时要考虑：A.平衡输出B.交叉馈电C.平衡馈电D.阻抗匹配2【多选题】(20分)提高直立天线效率的关键在于A.降低辐射电阻B.提高损耗电阻C.降低损耗电阻D.提高辐射电阻3【判断题】(20分)短波鞭状天线一般具有很高的效率。

A.对B.错4【判断题】(20分)驻波天线，也称为谐振天线，天线上以驻波能量存在，其输入阻抗具有明显的谐振特性，天线工作频带较窄。

A.对B.错5【单选题】(20分)半波对称振子的方向系数D是（）A.1.67B.1.65C.1.64D.1.66第三章测试1【多选题】(20分)与驻波天线相比，行波天线具有以下优点A.较好的单向辐射特性B.较高的效率C.较宽的工作带宽D.较高的增益2【多选题】(20分)以下天线中行波天线有A.螺旋天线B.引向天线C.菱形天线3【判断题】(20分)螺旋天线是一种最常用的线极化天线。

A.对B.错4【判断题】(20分)为了提高菱形天线的增益，可采用回授式菱形天线结构。

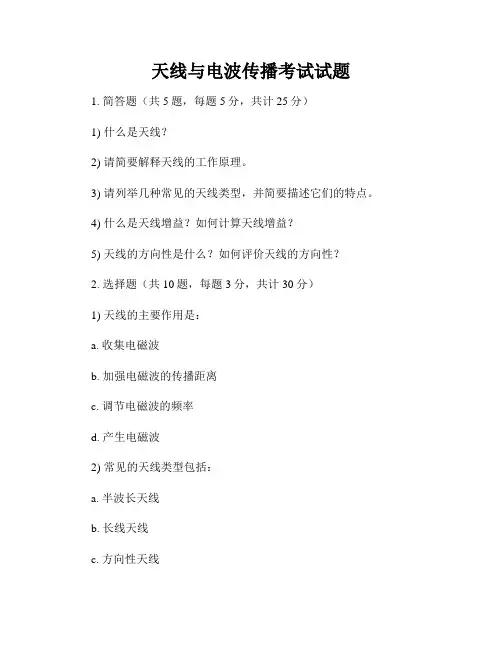

天线与电波传播考试试题1. 简答题（共5题，每题5分，共计25分）1) 什么是天线？2) 请简要解释天线的工作原理。

3) 请列举几种常见的天线类型，并简要描述它们的特点。

4) 什么是天线增益？如何计算天线增益？5) 天线的方向性是什么？如何评价天线的方向性？2. 选择题（共10题，每题3分，共计30分）1) 天线的主要作用是：a. 收集电磁波b. 加强电磁波的传播距离c. 调节电磁波的频率d. 产生电磁波2) 常见的天线类型包括：a. 半波长天线b. 长线天线c. 方向性天线d. 短天线3) 天线增益是指：a. 天线收集到的电磁波的强度b. 天线产生的电磁波的强度c. 天线接收到的电磁波的强度d. 天线辐射出的电磁波的强度4) 半波长天线的长度是：a. 1/4波长b. 1/2波长c. 1波长d. 2波长5) 方向性天线的特点是：a. 辐射范围广b. 阻挡其他信号c. 辐射范围窄d. 不受方向限制6) 天线的频率是指：a. 天线的形状b. 天线的长度c. 天线的重量d. 天线传输的电磁波频率7) 天线的共振频率是指：a. 天线的最大辐射频率b. 天线的最大接收频率c. 天线的最佳匹配频率d. 天线的最低接收频率8) 天线的驻波比是指：a. 天线辐射的电磁波与接收的电磁波之间的比值b. 天线辐射的电磁波与反射的电磁波之间的比值c. 天线辐射的电磁波与发射的电磁波之间的比值d. 天线辐射的电磁波与传输的电磁波之间的比值9) 天线的波束宽度是指：a. 天线辐射电磁波的范围b. 天线接收电磁波的范围c. 天线辐射电磁波的角度范围d. 天线接收电磁波的角度范围10) 天线的极化方式包括：a. 垂直极化和水平极化b. 交叉极化和对角极化c. 圆极化和椭圆极化d. 正极化和负极化3. 计算题（共5题，每题10分，共计50分）1) 一根半波长天线的长度为0.5米，工作频率为100 MHz。

请计算这根天线的长度相当于多少个波长。

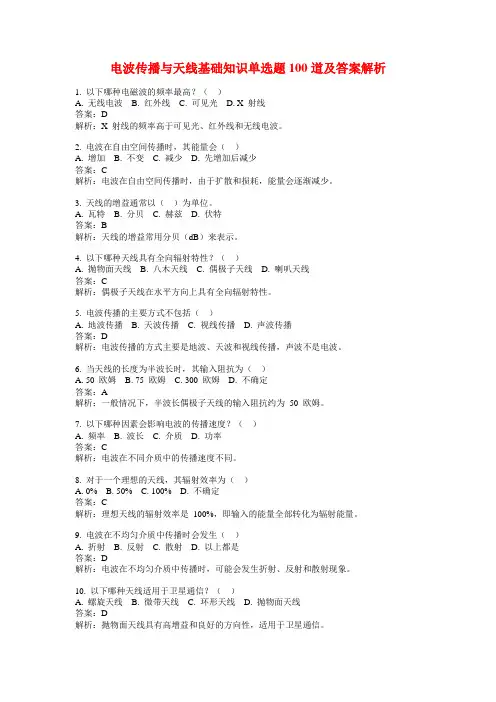

电波传播与天线基础知识单选题100道及答案解析1. 以下哪种电磁波的频率最高？（）A. 无线电波B. 红外线C. 可见光D. X 射线答案：D解析：X 射线的频率高于可见光、红外线和无线电波。

2. 电波在自由空间传播时，其能量会（）A. 增加B. 不变C. 减少D. 先增加后减少答案：C解析：电波在自由空间传播时，由于扩散和损耗，能量会逐渐减少。

3. 天线的增益通常以（）为单位。

A. 瓦特B. 分贝C. 赫兹D. 伏特答案：B解析：天线的增益常用分贝（dB）来表示。

4. 以下哪种天线具有全向辐射特性？（）A. 抛物面天线B. 八木天线C. 偶极子天线D. 喇叭天线答案：C解析：偶极子天线在水平方向上具有全向辐射特性。

5. 电波传播的主要方式不包括（）A. 地波传播B. 天波传播C. 视线传播D. 声波传播答案：D解析：电波传播的方式主要是地波、天波和视线传播，声波不是电波。

6. 当天线的长度为半波长时，其输入阻抗为（）A. 50 欧姆B. 75 欧姆C. 300 欧姆D. 不确定答案：A解析：一般情况下，半波长偶极子天线的输入阻抗约为50 欧姆。

7. 以下哪种因素会影响电波的传播速度？（）A. 频率B. 波长C. 介质D. 功率答案：C解析：电波在不同介质中的传播速度不同。

8. 对于一个理想的天线，其辐射效率为（）A. 0%B. 50%C. 100%D. 不确定答案：C解析：理想天线的辐射效率是100%，即输入的能量全部转化为辐射能量。

9. 电波在不均匀介质中传播时会发生（）A. 折射B. 反射C. 散射D. 以上都是答案：D解析：电波在不均匀介质中传播时，可能会发生折射、反射和散射现象。

10. 以下哪种天线适用于卫星通信？（）A. 螺旋天线B. 微带天线C. 环形天线D. 抛物面天线答案：D解析：抛物面天线具有高增益和良好的方向性，适用于卫星通信。

11. 天线的极化方式不包括（）A. 线极化B. 圆极化C. 椭圆极化D. 随机极化答案：D解析：天线的极化方式有线极化、圆极化和椭圆极化。

1.在两种不同介质（ε1≠ε2 ）的分界面上，电场强度的切向分量（）A.总是连续的B.总是不连续的C.可能连续也可能不连续 D.σ1=σ2=0，μ1=μ2时连续【参考答案】: A2.下列说法正确的有（）A.频率越低的电磁波的波长越短B.频率越高的电磁波传播速度越快C.频率越低的电磁波传播速度越快 D.频率越高的电磁波的波长越短【参考答案】: D3.在正弦电磁场中，位移电流与该处电场的方向一致，其相位（）A.与电场相同B.与电场相反C.超前电场90°D.滞后电场90°【参考答案】: C4.真空中所有的电磁波都具有相同的（）A.频率B.波长C.波速D.能量【参考答案】: C5.调谐电路中可变电容器的动片从完全旋入到完全旋出仍接收不到某较高频率电台发出的电信号，要收到该电台的信号，应该怎么办？（）A.增加调谐电路线圈的匝数B.加大电源电压C.减少调谐电路线圈的匝数 D.减小电源电压【参考答案】: C6.是（）A.左旋圆极化B.左旋椭圆极化C.右旋圆极化D.右旋椭圆极化【参考答案】: D7.关于电磁理论，下列说法正确的是（）A.在电场的周围空间一定产生磁场B.任何变化的电场周围空间一定产生变化的磁场 C.均匀变化的电场在周围空间产生变化的磁场 D.振荡的电场在周围空间产生变化的振荡磁场【参考答案】: D8.调谐电路中可变电容器的动片从完全旋入到完全旋出仍接收不到某较高频率电台发出的电信号，要收到该电台的信号，应该怎么办？（）A.增加调谐电路线圈的匝数B.加大电源电压C.减少调谐电路线圈的匝数 D.减小电源电压【参考答案】: C9.我国的卫星通信技术拥有自主知识产权，在世界处于领先地位。

在北京发射的信号通过通信卫星会转到上海被接收。

实现这种信号传递的是（）A.超声波B.次声波C.声波D.电磁波【参考答案】: D10.亥姆霍兹定理说明：一个矢量场由它的（）和（）唯一确定。

A.旋度散度B.散度旋度C.散度光度D.光度散度【参考答案】: B11.远距离输送微波，主要通过哪些方式来实现？（A.它不能靠地波和天波传播，只能沿直线传播。

………………………………装………………………………订……………………………线……………………………考试科目：天线与电波考试方式：闭卷 试卷类型：A 学期：2010—2011学年第 1 学期题号 一二三四五六七八九十总得分得分阅卷人得分一、简答题（每题5分，共50分）1、简述雷达测距，测向和测速原理2、什么是对称振子波长缩短效应？简述其原因。

3、什么是方向图乘积定理？4、什么是电波传输失真？并简述其产生失真的原因。

5、目前微波元器件按其变换性质可分为哪三类？6、微波网络分析法的优点是什么？7、H 形波导属于哪一类介质波导？与传统的金属波导相比有哪些特点？ 8、什么是微波？简述其特点及其应用。

9、简述微波系统的组成和功能。

10、简述缝隙天线的工作原理。

得分二、分析计算题(第1、2、3小题各10分，第4小题20分，共50分) 1、就螺旋天线的轴向模辐射特性作一简单分析 ，并列写出主要公式。

2、设某矩形波导的尺寸为a=23mm, b=10mm; 试求(1) 传输模的单模工作频带 （2）在a ，b 不变的情况下 ，如何获得更宽的频带？3、间距为λ/2的五元直线阵，各元电流按三角形分布，其比值1：2：3：2：1，确定归一化阵因子，并将其第一旁瓣电平与均匀无源阵的第一旁瓣电平比较。

4、设有一矩形口径a ×b 位于xOy 平面内, 口径场沿y 方向线极化, 其口径场的表达式为:cos(/)Sy E x a π=, 即相位均匀, 振幅为余弦分布, 其中2ax ≤。

求:① xOy 平面即H 平面方向函数; ②H 面主瓣半功率宽度; 第一旁瓣电平;④口径利用系数。

共 1 页 第 1 页………………………………装………………………………订……………………………线……………………………考试科目：天线与电波考试方式：闭卷 试卷类型：A 学期：2010—2011学年第 1 学期题号 一二三四五六七八九十总得分得分阅卷人得分一、简答题（每题5分，共50分）1、简述雷达测距，测向和测速原理2、什么是对称振子波长缩短效应？简述其原因。

天线考试题及答案一、单项选择题（每题2分，共20分）1. 天线的基本参数不包括以下哪一项？A. 增益B. 阻抗C. 极化方式D. 频率范围答案：D2. 以下哪种天线不是按照辐射方向分类的？A. 全向天线B. 定向天线C. 偶极子天线D. 扇区天线答案：C3. 天线增益的单位是？A. 分贝（dB）B. 瓦特（W）C. 欧姆（Ω）D. 赫兹（Hz）答案：A4. 以下哪种天线具有最高的增益？A. 偶极子天线B. 八木天线C. 螺旋天线D. 抛物面天线答案：D5. 天线极化方式中，水平极化和垂直极化的区别在于？A. 天线的物理形状B. 电磁波的传播方向C. 电磁波的电场方向D. 天线的放置方向答案：C6. 以下哪种天线不适用于移动通信？A. 微带天线B. 喇叭天线C. 偶极子天线D. 抛物面天线答案：D7. 天线阵列中，单元天线之间的相位差对天线的？A. 增益没有影响B. 辐射方向有影响C. 极化方式有影响D. 阻抗没有影响答案：B8. 以下哪种天线是宽频带天线？A. 偶极子天线B. 微带天线C. 喇叭天线D. 螺旋天线答案：B9. 天线的方向图是描述天线的？A. 增益分布B. 阻抗特性C. 极化特性D. 辐射特性答案：D10. 天线的阻抗匹配通常是指？A. 天线与传输线的阻抗匹配B. 天线与接收器的阻抗匹配C. 天线与发射器的阻抗匹配D. 天线自身的阻抗匹配答案：A二、多项选择题（每题3分，共15分）11. 天线的基本参数包括以下哪些？A. 增益B. 阻抗C. 极化方式D. 频率范围E. 辐射方向答案：A, B, C, E12. 以下哪些因素会影响天线的增益？A. 天线的长度B. 天线的直径C. 天线的材质D. 天线的辐射方向E. 天线的极化方式答案：A, D, E13. 天线极化方式有以下哪些？A. 水平极化B. 垂直极化C. 圆极化D. 椭圆极化E. 线极化答案：A, B, C, D14. 天线阵列可以用于以下哪些目的？A. 增加天线增益B. 改变辐射方向C. 改善极化特性D. 增加天线阻抗E. 减少天线尺寸答案：A, B, C15. 以下哪些是天线的辐射特性？A. 增益B. 阻抗C. 方向图D. 极化方式E. 辐射效率答案：A, C, D, E三、判断题（每题2分，共10分）16. 天线的增益越高，其接收信号的能力越强。

1、与可见光一样，红外线是一种波，人体辐射的红外线波长约为10μm，频率约为赫兹。

2、单位换算：(1) 103.8 KHZ= HZ= MHZ；(2) 0.725 MHZ= HZ= KHZ．。

3、半波振子的方向函数为，方向系数为。

4、Maxwell 提出的电流的概念，使在任何状态下的电流都可保持连续，并且指明电流和电流是产生涡旋磁场的源。

5、坡印廷矢量的大小代表，其单位为，其方向代表，瞬时坡印廷矢量的表达式为。

6、任一线极化波都可分解为两个振幅、旋向的圆极化波，任一圆极化波都可分解为两个振幅、相互且相位的线极化波。

二、单项选择题：（每小题2分，共20分）1. 我国的卫星通信技术拥有自主知识产权，在世界处于领先地位.在北京发射的信号通过通信卫星会转到上海被接收.实现这种信号传递的是( )A.超声波B.次声波C.声波D.电磁波2. 关于电磁波的传播，以下说法正确的是（）A．只能在真空中传播 B．在水中不能传播C．可以在很多介质中传播 D．只能在空气中传播3．微波炉中不能使用金属容器，这主要是因为（）A．金属易生锈，弄脏炉体B．金属容易导电，造成漏电事故C．微波能在金属中产生强大的电流，损坏微波炉D．金属易传热，使炉体温度过高4．下列说法正确的有（）A．频率越低的电磁波的波长越短B．频率越高的电磁波传播速度越快C．频率越低的电磁波传播速度越快D．频率越高的电磁波的波长越短5. 在2003年4月的伊拉克战争中，美英联军在战争中使用电子干扰取得了很好的效果，争取到了战争的主动权，电子干扰具体地说就是（）A．对敌方发射电磁波B．对敌方发射很强的电磁波C．对敌方发射频率很高的电磁波D．对敌方发射与敌方电子设备工作频率相同的电磁波，施放反射电磁波的干扰波6. 对极化强度为的电介质，束缚体电荷密度为＿＿＿＿＿A. B. C. D.7.是A. 左旋圆极化B. 左旋椭圆极化C. 右旋圆极化D. 右旋椭圆极化8. 在两种不同介质（）的分界面上，电场强度的切向分量A. 总是连续的B. 总是不连续的C. 可能连续也可能不连续D. ，时连续9. 入射方向矢量为t /st 1 t 2 t 3 t 4q A. B.C.D.10. 在正弦电磁场中，位移电流与该处电场的方向一致，其相位 A. 与电场相同 B. 与电场相反 C. 超前电场90 D. 滞后电场90° 三、判断题（每小题2分，共20分）1、LC 回路中电容器极板上的电荷量随时间的变化关系如下图所示，下列说法是否正确。

###########学院2010—2011学年第二学期网络教育期末考试试卷《天线与电波传播理论》课程（B卷）题号一二三四五总分分数得分评卷人一、填空题：（每空2分，共20分）1．有一振荡电路，线圈的自感系数Ｌ＝８μΗ，电容器的电容C ＝200ｐＦ，此电路能在真空中产生电磁波的波长是ｍ。

2.亥姆霍兹定理说明：一个矢量场由它的和唯一确定。

3.恒定电流场中要维持恒定电流需要依靠的外部条件是。

4.磁化强度、磁感应强度和磁场强度的关系。

5.电力线必与理想导体表面，磁力线必与理想导体表面；理想导体内部的电位移矢量=，磁感应强度=。

6．某收音机的频率范围是4 MHz至12 MHz,试求该收音机振荡电路中可变电容器电容的最大值是最小值的倍？二、单项选择题：（每小题2分，共20分）1. 关于电磁理论，下列说法正确的是（）A.在电场的周围空间一定产生磁场B.任何变化的电场周围空间一定产生变化的磁场C.均匀变化的电场在周围空间产生变化的磁场D.振荡的电场在周围空间产生变化的振荡磁场2.真空中所有的电磁波都具有相同的（）Ａ.频率 B.波长Ｃ.波速Ｄ.能量3.为使发射的电磁波的波长增为原来的两倍，可以将振荡电路的电容（）Ａ.变为原来的2倍Ｂ.变为原来的１／２Ｃ.变为原来的4倍Ｄ.变为原来的１／４4.关于电磁波传播速度表达式υ＝λｆ，下述结论正确的是（）Ａ.波长越大，传播速度就越大Ｂ.频率越高，传播速度就越大Ｃ.发射能量越大，传播速度就越大Ｄ.电磁波的传播速度与传播介质有关5.调谐电路中可变电容器的动片从完全旋入到完全旋出仍接收不到某较高频率电台发出的电信号，要收到该电台的信号，应该怎么办？（）A.增加调谐电路线圈的匝数B.加大电源电压C.减少调谐电路线圈的匝数D.减小电源电压得分评卷人6.沿x方向传播的TE 波必有。

A. B. C. D.7.某金属在频率为1MHz时的穿透深度为，当频率提高到4 MHz时，其穿透深度为A. B. C. D.8．设，，其复坡印廷矢量为A. B.C. D.9.均匀平面波由理想介质向理想介质斜入射时，发生全反射时的临界角为。

1．微波不能采用什么传播方式进行传播，原因是什么？
2、简述线状天线、面状天线的基本分析方法。

4、为什么对数周期天线终端效应弱？
5．简述U 型管的工作原理。

6、引向天线的有源阵子通常采用折合振子的原因是什么？王字形的反射器有何作用？
7、证明抛物面天线口径场为平面波。

8、证明等径半波折合振子的输入阻抗为300Ω。

10、证明方向系数为： 22004(,)sin D F d d πππ
θϕθθϕ=⎰⎰
11、举例说明什么是终端效应强、终端效应弱。

12、简述旋转抛物面天线出现最佳照射的原因。

13、证明螺旋天线的圆极化特性。

14、相位偏移对口径辐射场的影响是什么？矩形喇叭的口径场相位偏移是什么？
15、证明电波能被电离层反射回地面的条件为：2
08.801f N Sin n -=θ。

(θ0为入射角，N n 为电子浓度，f 为电波频率。

)（5分）
16、简述阿基米德螺旋天线宽频带原理 17、已知一对数周期偶极子天线，最长振子全长L 1=80cm ，最短振子全长L N =20cm ，试估算它的工作频率范围。

18、驻波天线与行波天线的区别是什么？
19、证明光以直线传播。

20、简述接收天线接收物理过程。

传媒2017年7月《天线与电波基础》课程考试作业考核试题传媒2017年7月《天线与电波基础》课程考试作业考核试题试卷总分:100 得分:0一、单选题 (共 30 道试题,共 30 分)1. 求解天线阵问题实质上就是（）。

A. 求其方向函数B. 求其方向系数C. 求其阵因子D. 求其元因子满分：1 分2. 低耗线的损耗一般可以分为_______和________两部分，而平行双线等类型的馈线上还存在着_______。

（）A. 辐射损耗；介质损耗；导体损耗B. 导体损耗；辐射损耗；介质损耗C. 介质损耗；导体损耗；辐射损耗D. 导体损耗；介质损耗；辐射损耗满分：1 分3. 电离层分布在地面上方___km以上的区域之内，其上限距地面可以高达数万公里；其中能穿透电离层的电波有________。

（）A. 55；分米波、微波、长波B. 15；分米波、微波、长波C. 55；米波、分米波、微波D. 15；米波、分米波、微波满分：1 分4. 电磁波的极化表征在空间给定点上_____矢量的取向随_____变化的特性。

一般而言，特指为该天线在_____________的空间取向。

（）A. 磁场强度；时间；辐射方向上的磁场B. 磁场强度；频率；辐射方向上的磁场C. 电场强度；时间；最大辐射方向上的电场D. 电场强度；频率；最大辐射方向上的电场满分：1 分5. 传输线是否应该向外辐射和接收电磁波；长线通常指长度在________波长以上的均匀传输线，是______参数系统。

（）A. 是；十分之一，集中参数B. 是；五分之一，集中参数C. 否；十分之一，分布参数D. 否；五分之一，分布参数满分：1 分6. 通常架空双线的导线采用__________，常用架空双线的标准特性阻抗为_______。

（）A. 铜包钢线；500ΩB. 铝包铜线；500ΩC. 铝包铜线；600ΩD. 铜包钢线；600Ω满分：1 分7. 阻抗失配因子q的取值范围是_____，阻抗完全匹配时______。
