6.1传感器及其工作原理1.教材分析首先，通过观察一些现象和常见的事例，初步形成传感器的概念。
然后，介绍三种制作传感器所使用的敏感元件，运用以前学习的物理知识了解它们的工作原理。
这样，就为认识传感器的应用打下了基础。
为了引起学生的兴趣和加强感性认识，安排了几个演示实验和随堂的学生分组实验，这是必不可少的。
2.传感器概念的教学学生在平时很少感受到传感器的存在及其所起的作用。
．因此，宜采用从具体的事例引导的方法，来认识什么是传感器。
首先，用“永磁体控制小灯泡开关”的实验引入课题，所使用的干簧管构造很简单，并且易于由磁化的知识了解其工作原理，具体内容可参阅后面实验参考资料部分的相关内容。
接着，通过若干事例提出了温度传感器的应用，还可以由教师和学生共同举出能够接触到的其他事例。
最后，概括出传感器的一般概念。
传感器将非电学量转换成的电学量可以有两类。
一类是模拟量，如电阻、电压、电流等，便于计量。
光敏电阻就属于这一类。
另一类是开关量，如电路的通与断，便于实现控制的功能，干簧管就属于这一类。
课本图6．1—3中的温度传感器照片，从上到下分别是：开关型热敏电阻、热电偶、铂热电阻、硅P—N结集成温度传感器。
3.光敏电阻的教学光敏电阻是一种最简单的光敏元件，它的价格低(几角钱)，不易损坏，适合学生实验。
用课本图6．1—5所示的方法做随堂实验，可以直接观察到电阻随光照的变化，并且能够让学生再次练习使用多用电表。
有关使用光敏电阻做传感器应用电路的内容将在后面介绍。
要将光敏电阻与普通电阻器对比，突出显示光敏电阻对光照的高度敏感性。
普通电阻器的导电物质是附着在细瓷棒(或细瓷管)上的金属膜或碳(石墨)膜，不具有光敏性。
讲解光敏电阻的工作原理，能够扩展学生关于物质导电性的知识。
除了已学过的金属的自由电子导电和溶液的离子导电外，又认识了半导体依靠载流子导电的机理。
在课本“科学漫步”栏目中，对这种导电机理做了浅显的解释，学生有所领会即可，不要求掌握。
《传感器及其工作原理》的创新教学设计教学依据①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）；②新物理课程标准（实验）.教学流程图教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器.2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力.3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣.重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器.教学策略用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈.教学程序教学环节教学内容及师生互动设计情感与方法一．课题的引入二．什么是传感器？【演示实验1】干簧管控制电路的通断如图，小盒子A的侧面露出一个小灯泡，盒外没有开关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移走，灯泡熄灭.师问：盒子里有怎样的装置，才能实现这样的控制？生猜：（可以自由讨论，也可以请学生回答）师生探究：打开盒子，用实物投影仪展示盒内的电路图，了解元件“干簧管”的结构。
探明原因：玻璃管内封入两个软磁性材料制成的簧片。
当磁铁靠近干簧管时，两个簧片被磁化而接通，电路导通。
所以，干簧管能起到开关的作用。
师点拨：这个装置反过来还可以让我们通过灯泡的发光情况，感知干簧管周围是否存在着磁场。
课题：§6.1传感器及其工作原理（一）学习目标：1、通过观察一些现象和常见的事例，初步形成传感器的概念，感受传感技术在信息时代的作用和意义2、了解光敏电阻、热敏电阻和霍尔元件三种敏感元件，通过实验知道它们的性能，了解其工作原理，感悟基础知识学习和应用的重要性3、知道非电学量转换成电学量的技术意义，进一步拓展思维，探讨科技发展给人类带来的利与弊。
重点难点：重点是对传感器的认识与理解，培养学生的设计能力和动手能力；难点是各种信息通过传感器变成电信号的变换原理；分析并设计传感器的应用电路。
学习用具：干簧管，磁铁，光敏电阻、热敏电阻演示仪、传感器简单应用实验盒、万用表。
学习方法：自学预习、学案引导、问题导学、自主学习、合作学习、互动评价。
学习过程：【身边现象观察】感受传感技术在信息时代的作用和意义1、自动门，利用人体的红外微波来开关门2、日光控制路灯的开关3、遥控器控制电视开关4、声音强弱控制走廊照明灯开关等5、烟雾报警器，利用烟敏电阻来测量烟雾浓度，从而达到报警目的6、手机，数码相机的照相机，利用光学传感器来捕获图象7、电子称，利用力学传感器（导体应变片技术）来测量物体对应变片的压力，从而达到测量重量目的8、水位报警，温度报警，湿度报警，光学报警等都是……9、机器人：传感器在机器人中，是必不可少的元件。
传感器是机器人获取外部部信息的唯一途径。
有的传感器就像人的眼睛，可以感受到光的强弱，有的传感器则像人的皮肤，可以感受到温度的变化，有的传感器还能听到声音。
传感器就是机器人的感觉器官，它能将外界信息转换成电信号，并传送给单片机进行加工处理。
安装了各种传感器的简易机器人具有对外界环境的变化作出反应的能力。
【演示与观察】1出示一只音乐茶杯，茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放悦耳的音乐，边闪烁着五彩的光芒【导思】音乐茶杯的工作开关又在哪里？开启的条件是什么？用书挡住底部（不与底部接触），音乐停止，可见音乐茶杯受光照强度的控制。

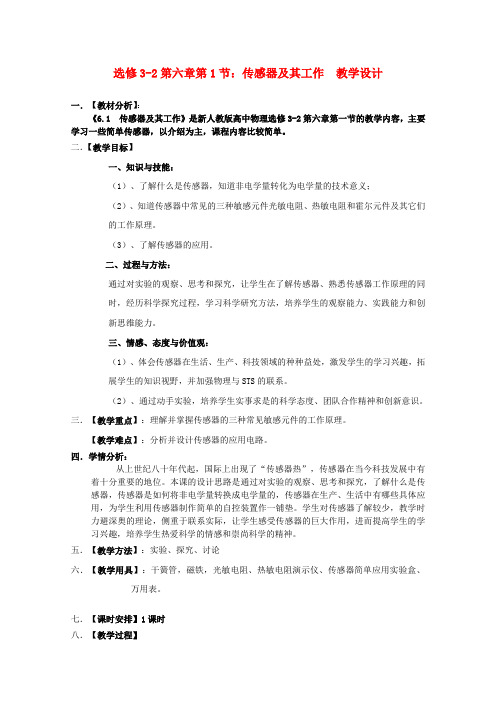

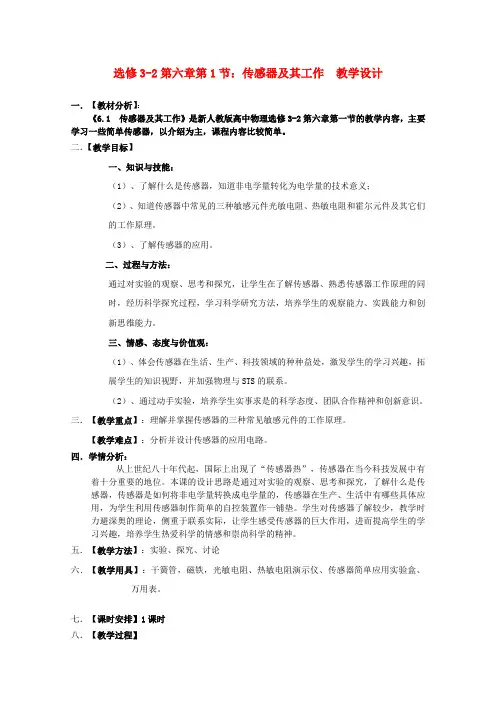

选修3-2第六章第1节：传感器及其工作教学设计一．【教材分析】：《6.1 传感器及其工作》是新人教版高中物理选修3-2第六章第一节的教学内容，主要学习一些简单传感器，以介绍为主，课程内容比较简单。
二．【教学目标】一、知识与技能：（1）、了解什么是传感器，知道非电学量转化为电学量的技术意义；（2）、知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们的工作原理。
（3）、了解传感器的应用。
二、过程与方法：通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践能力和创新思维能力。
三、情感、态度与价值观：（1）、体会传感器在生活、生产、科技领域的种种益处，激发学生的学习兴趣，拓展学生的知识视野，并加强物理与STS的联系。
（2）、通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。
三．【教学重点】：理解并掌握传感器的三种常见敏感元件的工作原理。
【教学难点】：分析并设计传感器的应用电路。
四．学情分析：从上世纪八十年代起，国际上出现了“传感器热”，传感器在当今科技发展中有着十分重要的地位。
本课的设计思路是通过对实验的观察、思考和探究，了解什么是传感器，传感器是如何将非电学量转换成电学量的，传感器在生产、生活中有哪些具体应用，为学生利用传感器制作简单的自控装置作一铺垫。
学生对传感器了解较少，教学时力避深奥的理论，侧重于联系实际，让学生感受传感器的巨大作用，进而提高学生的学习兴趣，培养学生热爱科学的情感和崇尚科学的精神。
五．【教学方法】：实验、探究、讨论六．【教学用具】：干簧管，磁铁，光敏电阻、热敏电阻演示仪、传感器简单应用实验盒、万用表。
七．【课时安排】1课时八．【教学过程】预习检查、总结疑惑检查落实了学生的预习情况并了解了学生的疑惑，使教学具有了针对性一、引入新课：今天我们生活中常用的电视、空调的遥控器是如何实现远距离操纵的？楼梯上的电灯如何能人来就开，人走就熄的？工业生产中所用的自动报警器、恒温烘箱是如何工作的？“非典”病毒肆虐华夏大地时，机场、车站、港口又是如何实现快速而准确的体温检测的？所有这些，都离不开一个核心，那就是本堂课将要学习的传感器。

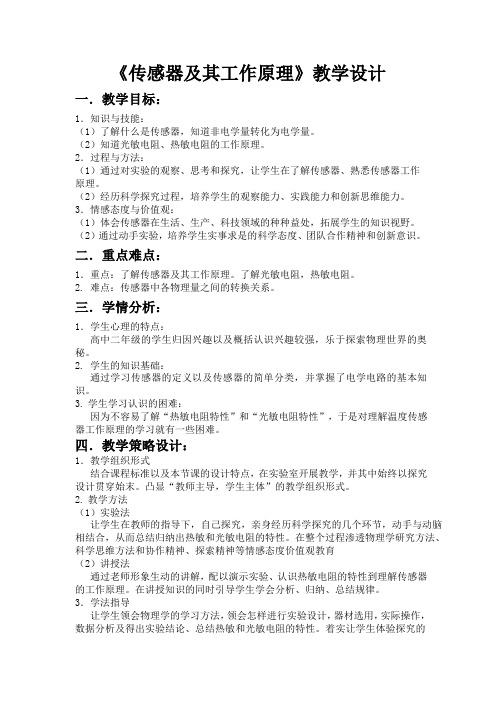

《传感器及其工作原理》教学设计一．教学目标：1．知识与技能：（1）了解什么是传感器，知道非电学量转化为电学量。
（2）知道光敏电阻、热敏电阻的工作原理。
2．过程与方法：（1）通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理。
（2）经历科学探究过程，培养学生的观察能力、实践能力和创新思维能力。
3．情感态度与价值观：（1）体会传感器在生活、生产、科技领域的种种益处，拓展学生的知识视野。
（2）通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。
二．重点难点：1．重点：了解传感器及其工作原理。
了解光敏电阻，热敏电阻。
2. 难点：传感器中各物理量之间的转换关系。
三．学情分析：1．学生心理的特点：高中二年级的学生归因兴趣以及概括认识兴趣较强，乐于探索物理世界的奥秘。
2. 学生的知识基础：通过学习传感器的定义以及传感器的简单分类，并掌握了电学电路的基本知识。
3.学生学习认识的困难：因为不容易了解“热敏电阻特性”和“光敏电阻特性”，于是对理解温度传感器工作原理的学习就有一些困难。
四．教学策略设计：1．教学组织形式结合课程标准以及本节课的设计特点，在实验室开展教学，并其中始终以探究设计贯穿始末。
凸显“教师主导，学生主体”的教学组织形式。
2.教学方法（1）实验法让学生在教师的指导下，自己探究，亲身经历科学探究的几个环节，动手与动脑相结合，从而总结归纳出热敏和光敏电阻的特性。
在整个过程渗透物理学研究方法、科学思维方法和协作精神、探索精神等情感态度价值观教育（2）讲授法通过老师形象生动的讲解，配以演示实验、认识热敏电阻的特性到理解传感器的工作原理。
在讲授知识的同时引导学生学会分析、归纳、总结规律。
3．学法指导让学生领会物理学的学习方法，领会怎样进行实验设计，器材选用，实际操作，数据分析及得出实验结论、总结热敏和光敏电阻的特性。
着实让学生体验探究的几个环节。
同时要让学生知道，物理规律必须经过实验的检验，不能任意外推，从而养成严谨的科学态度和良好的思维习惯。

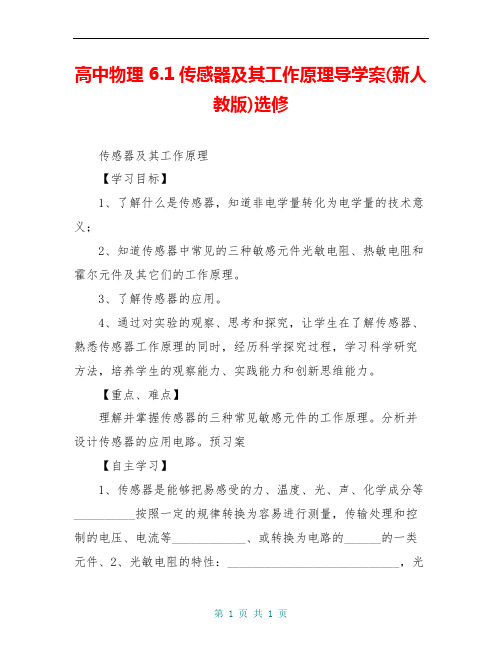

高中物理 6.1传感器及其工作原理导学案(新人教版)选修传感器及其工作原理【学习目标】1、了解什么是传感器，知道非电学量转化为电学量的技术意义；2、知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们的工作原理。
3、了解传感器的应用。
4、通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践能力和创新思维能力。
【重点、难点】理解并掌握传感器的三种常见敏感元件的工作原理。
分析并设计传感器的应用电路。
预习案【自主学习】1、传感器是能够把易感受的力、温度、光、声、化学成分等__________按照一定的规律转换为容易进行测量，传输处理和控制的电压、电流等____________、或转换为电路的______的一类元件、2、光敏电阻的特性：____________________________，光敏电阻能够把______________这个光学量转换为______这个电学量、3、金属热电阻的电阻率随温度的升高而______，热敏电阻的电阻率随温度的升高而______，金属热电阻和热敏电阻都可以制作______传感器、与热敏电阻相比，金属热电阻的______________，测温范围________，但________较差、4、如图1所示，E、F间通入恒定电流I，同时外加与薄片垂直的磁场B，则M、N间出现霍尔电压UH，UH＝______________、式中______为薄片的厚度，______为霍尔系数，它的大小与薄片的材料有关、图15、关于干簧管，下列说法正确的是()A、干簧管接入电路中相当于电阻的作用B、干簧管是根据热胀冷缩的原理制成的C、干簧管接入电路中相当于开关的作用D、干簧管是作为电控元件以实现自动控制的6、霍尔元件能转换哪个物理量()A、把温度这个热学量转换成电阻这个电学量B、把磁感应强度这个磁学量转换成电压这个电学量C、把力这个力学量转换成电压这个电学量D、把光照强弱这个光学量转换成电阻这个电学量【学始于疑】探究案【合作探究】（一）传感器1、概念：_____________________________________________。

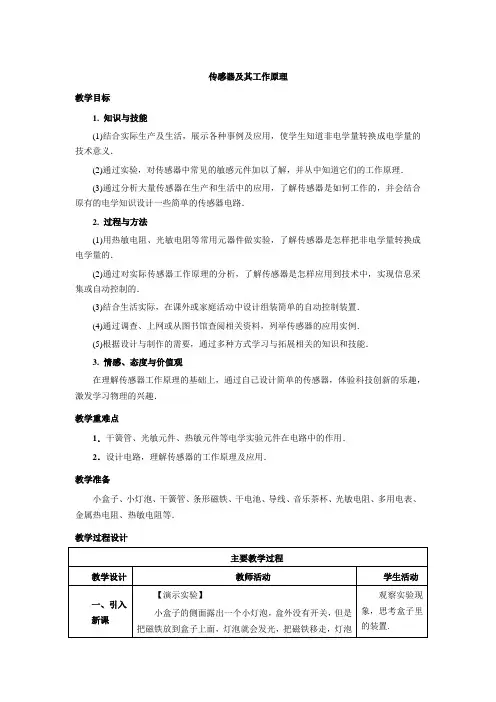

传感器及其工作原理教学目标1. 知识与技能(1)结合实际生产及生活，展示各种事例及应用，使学生知道非电学量转换成电学量的技术意义．(2)通过实验，对传感器中常见的敏感元件加以了解，并从中知道它们的工作原理．(3)通过分析大量传感器在生产和生活中的应用，了解传感器是如何工作的，并会结合原有的电学知识设计一些简单的传感器电路．2. 过程与方法(1)用热敏电阻、光敏电阻等常用元器件做实验，了解传感器是怎样把非电学量转换成电学量的．(2)通过对实际传感器工作原理的分析，了解传感器是怎样应用到技术中，实现信息采集或自动控制的．(3)结合生活实际，在课外或家庭活动中设计组装简单的自动控制装置．(4)通过调查、上网或从图书馆查阅相关资料，列举传感器的应用实例．(5)根据设计与制作的需要，通过多种方式学习与拓展相关的知识和技能．3. 情感、态度与价值观在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣．教学重难点1．干簧管、光敏元件、热敏元件等电学实验元件在电路中的作用．2．设计电路，理解传感器的工作原理及应用．教学准备小盒子、小灯泡、干簧管、条形磁铁、干电池、导线、音乐茶杯、光敏电阻、多用电表、金属热电阻、热敏电阻等．教学过程设计盒子里有什么装置，才能出现这样的现象？盒子里有弹性铁质开关.生活中常用的电视、空调的遥控器是如何实现远距离操控的？楼梯上的电灯如何做到人来就开，换用一只普通的电阻，小心地把电阻表面的漆涂层除去一些，使里面的导电膜漏出来接受光照．述实验，结果相同吗？如图，在一个很小的矩形半导体(例如砷化铟E、F、M、N，它就成了一个霍尔元件．间通入恒定的电流I，同时外加与薄片垂直的磁板书设计1 传感器及其工作原理1.传感器：能够感受诸如力、温度、光、声、化学成分等物理量，并能把它们按照一定的规律转换为便于传送和处理的另一个物理量(通常是电压、电流等电学量)，或转换为电路的通断的元件.2.传感器的优点：把非电学量转换为电学量，很方便地进行测量、传输、处理和控制.3.一些制作传感器的元器件(1)光敏电阻：能够把光照强弱这个光学量转换为电阻这个电学量.(2)热敏电阻和金属热电阻：能够把温度这个热学量转换为电阻这个电学量.(3)霍尔元件：能够把磁感应强度这个磁学量转换为电压这个电学量.。
6.1 传感器及其工作原理【设计说明】从上世纪八十年代起，国际上出现了“传感器热”，传感器在当今科技发展中有着十分重要的地位。
新课程标准紧扣时代脉搏，对传感器教学提出明确要求。
本课的设计思路是通过对实验的观察、思考和探究，了解什么是传感器，传感器是如何将非电学量转换成电学量的，传感器在生产、生活中有哪些具体应用，为学生利用传感器制作简单的自控装置作一铺垫。
教学时力避深奥的理论，侧重于联系实际，让学生感受传感器的巨大作用，进而提高学生的学习兴趣，培养学生热爱科学的情感和崇尚科学的精神。
【教学目标】1.知识与技能：（1）知道什么是传感器。
（2）了解干簧管、光敏电阻、金属热电阻、热敏电阻的特性及其工作原理。
2.过程方法：通过实验，知道常见传感器的工作原理和特性。
3.情感态度与价值观：通过实验激发学习的求知欲，通过采集实验数据，用Excel描绘“电阻—温度”曲线，让学生养成实事求是的科学精神。
【设计思路】1．关于课题的引入，利用“人进出电梯门”和“人进出商场的自动门”这两个生活实例，让学生得出“自动控制”的感性认识，然后启发学生列举相类似的生活现象，体现物理知识源于生活，服务于生活的基本观点。
2．关于传感器概念的建立：教材中只用了一个干簧管实验就得出了传感器的概念，在教学中要增加几个实验，从多个实验事实中建立出传感器的概念，这样建立物理概念才比较科学，同时也能培养学生科学概括的能力。
3．关于各传感器特性及原理的教学：通过设计实验，从定性和半定量的角度让学生获得比较清晰的认识，特别是金属热电阻和热敏电阻的“电阻—温度”曲线，课本中没有安排实验，但在教学中我们是完全可以通过实验得到的，所以本设计中就设计了一个探究实验，这样，课本中的“电阻—温度”曲线的得出就有依有据，更重要的是培养了学生的科学探究能力。
4．关于本节内容要培养学生的能力主要有：理论联系实际的能力、观察分析能力、自主合作探究的学习能力。
由于本节内容与人们的生活息息相关，要引导学生查阅资料或上网收集关于传感器的知识。
6.1 传感器及其工作原理
一．【教材分析】：
《6.1 传感器及其工作》是新人教版高中物理选修3-2第六章第一节的教学内容，主要学习一些简单传感器，以介绍为主，课程内容比较简单。
二．【教学目标】
一、知识与技能：
（1）、了解什么是传感器，知道非电学量转化为电学量的技术意义；
（2）、知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们
的工作原理。
（3）、了解传感器的应用。
二、过程与方法：
通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同
时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践能力和创
新思维能力。
三、情感、态度与价值观：
（1）、体会传感器在生活、生产、科技领域的种种益处，激发学生的学习兴趣，拓
展学生的知识视野，并加强物理与STS的联系。
（2）、通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。
三．【教学重点】：理解并掌握传感器的三种常见敏感元件的工作原理。
【教学难点】：分析并设计传感器的应用电路。
四．学情分析：
从上世纪八十年代起，国际上出现了“传感器热”，传感器在当今科技发展中有着十分重要的地位。
本课的设计思路是通过对实验的观察、思考和探究，了解什么是传感器，传感器是如何将非电学量转换成电学量的，传感器在生产、生活中有哪些具体应用，为学生利用传感器制作简单的自控装置作一铺垫。
学生对传感器了解较少，教学时力避深奥的理论，侧重于联系实际，让学生感受传感器的巨大作用，进而提高学生的学习兴趣，培养学生热爱科学的情感和崇尚科学的精神。
五．【教学方法】：实验、探究、讨论
六．【教学用具】：干簧管，磁铁，光敏电阻、热敏电阻演示仪、传感器简单应用实验盒、万用表。
七．【课时安排】1课时
八．【教学过程】
预习检查、总结疑惑
检查落实了学生的预习情况并了解了学生的疑惑，使教学具有了针对性
一、引入新课：
今天我们生活中常用的电视、空调的遥控器是如何实现远距离操纵的？楼梯上的电灯如何能人来就开，人走就熄的？工业生产中所用的自动报警器、恒温烘箱是如何工作的？“非典”病毒肆虐华夏大地时，机场、车站、港口又是如何实现快速而准确的体温检测的？所有这些，都离不开一个核心，那就是本堂课将要学习的传感器。
二、新课教学
1．什么是传感器
演示实验1：如图1所示，小盒子的侧面露出一个小灯泡，盒外没有开关，当把磁铁放到盒子上面，灯泡就会发光，把磁铁移开，灯泡熄灭。
提问：盒子里有怎样的装置，才能实现这样的控制？
学生猜测：盒子里有弹性铁质开关。
师生探究：打开盒子，用实物投影仪展示盒内的电路图（图2），了解元件“干簧管”的结构。
探明原因：当磁体靠近干簧管时，两个由软磁性材料制成的簧片因磁化而相互吸引，电路导通，干簧管起到了开关的作用。
教师点拨：这个装置反过来还可以让我们通过灯泡的发光情况，感知干簧管周围是否存在着磁场。
演示实验2：教师出示一只音乐茶杯，茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放悦耳的音乐，边闪烁着五彩的光芒。
教师提问：音乐茶杯的工作开关又在哪里？开启的条件是什么？
学生猜测：在茶杯底部，所受压力发生改变。
实验探究：提起茶杯，用手压杯的底部，音乐并没有停止。
学生猜测：是由于光照强度的改变。
实验探究：用书挡住底部（不与底部接触），音乐停止，可见音乐茶杯受光照强度的控制。
师生总结：现代技术中，我们可以利用一些元件设计电路，它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。
我们把这种元件叫做传感器。
它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。
教师提问：实验1中的干簧管是怎样的传感器，实验2音乐茶杯中所用的元件又是怎样的传感器？
学生回答：干簧管是一个能感受磁场的传感器，音乐茶杯中所用的元件是能感受光照强度的传感器。
传感器的工作原理如下图所示：
2、认识一些制作传感器的元器件 （1）探究光敏电阻的特性 学生实验1：学生五人一组，用万用电表的欧姆挡测量一
只光敏电阻的阻值，实验分别在暗环境和强光照射下进行。
①、将光敏电阻与万用表的欧姆档按右图所示连成电路
②、将光敏电阻受光面置于有光线照射的地方，观察万用
表的读数，把光敏电阻的阻值填入现表中。
较亮、稍暗、较暗、黑暗几种情况，观察几种情况下光敏电阻的阻值变化，并把相应的阻值填入下表。
④、结论：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。
师生总结：光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。
简单介绍：光敏电阻在光照射下电阻变化的原因。
有些物质，例如硫化镉，是一种半导
体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性变好。
（2）探究金属热电阻和热敏电阻的特性
提问：金属导体的导电性能与温度有关吗？关系如何？
回答：金属导体的电阻随温度的升高而增大，如白炽灯钨丝的电阻在正常工作情况下比常温下的电阻大得多。
演示实验4：如图6所示，AB 间接有一段钨丝（从旧日光灯管中取出），闭合开关，灯泡正常发光，当用打火机给钨丝加热时，灯泡亮度明显变暗。
学生探究：钨丝的电阻随温度的升高而增大。
师生总结：用金属丝可以制作温度传感器，称为热电阻。
如前面已经学过的用金属铂可制作精密的电阻温度计。
学生实验2：学生五人一组，探究热敏电阻的阻值大小与温度的关系。
实验器材：NTC 热敏电阻，万用表，温度计，水杯，凉水和热水。
实验方案：按照如图所示的电路将热敏电阻接入电路，将万用
表选择开关置于欧姆档，用温度计测量温度，用万用表测量不同温度
下的电阻。
欧姆表 欧姆表
实验步骤：
①、按上述电路连接电路
②、取半杯热水，将热敏电阻及温度计放入热水中
③、同时测量并记录水温和电阻值
④、倒入少许冷水，改变杯中的水温，在同时测量水温和电阻值，填入下表：
实验数据：
实验结论：热敏电阻的阻值随温度的升高而减小，且阻值随温度变化非常明显。
师生总结：半导体热敏电阻也可以用作温度传感器。
师生总结比较：金属热电阻与热敏电阻都能够把温度这个热学量转换为电阻这个电学量，金属热电阻的化学稳定性好，测温范围大，但灵敏度较差。
（3）霍尔元件
教师介绍：霍尔元件是在一个很小的矩形半导体（例如砷化铟）薄片上，制作4个电极E、F、M、N而成（如图7所示）。
若在E、F间通入恒定的电流I，同时外加与薄片垂直的匀强磁场B，薄片中的载流子就在洛伦兹力的作用下发生偏转，使M、N间出现电压U。
师生讨论：霍尔元件的上的电压U与电流I、磁感应强度B的关系，设霍尔元件长为a，
宽为b，厚为d，则当薄片中载流子达到稳定状态时，，即，又因
，所以，即（为霍尔系数）。
因此，我们就可以根据
电压U的变化得知磁感应强度的变化。
师生共析：霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量。
【课堂总结】
传感器是指一些能把光、力、温度、磁感应强度等非电学量转化为电学量或转换为电路的通断的元器件，它在生活、生产和科技领域有着非常广泛的应用。
日本把传感器技术列为上世纪八十年代十大技术之首，美国把传感器技术列为九十年代的关键技术，而我国有关传感器的研究和应用正方兴未艾……
【布置作业】
1．观察与思考：日常生活中哪些地方用到了传感器，它们分别属于哪种类型的传感器，它们的工作原理如何？
2．实验设计：用热敏电阻、继电器等器材设计一个火警报警器。
3.P55，思考与练习2题完成填表。
九．【板书设计】
第一节：传感器及其工作原理
1、传感器：能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的
规律转换为电压、电流等电学量，或转换为电路的通断的元件。
2、传感器的优点：把非电学量转换为电学量，很方便地进行测量、传输、处理和控制。
3、传感器的工作原理：
4、认识一些制作传感器的元器件
(1)、光敏电阻：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。
作用：光敏电阻
能够把光照强弱这个光学量转换为电阻这个电学量。
（2）、热敏电阻：热敏电阻的阻值随温度的升高而减小，且阻值随温度变化非常明显。
作用：半导体热敏电阻也可以用作温度传感器。
（3）、霍尔元件：霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量。
十．【教学反思】
本节课依据学生的认知规律组织教学，引入新课从生活实例入手，设置悬念，提出问题，激发学生兴趣，增强学生的求知欲；在进行“什么是传感器”的教学中注重实验探究，引导学生从两个实验的探究中加以归纳，并通过DISLab系统显示传感器的优越性，让学生了解把非电学量转化为电学量的技术意义；在对光敏电阻、热敏电阻和热电阻、霍尔元件这些制作传感器的元器件教学中，注重将教师演示实验与学生动手实验相结合，注重理论与实践相结合。
整个教学过程符合新课程的三维目标，体现新课程的理念，注意培养学生的自主、合作、探究能力，注意从生活走向物理，从物理走向生活，以此增进学生的学习能力和科学素养。
