高层框支剪力墙结构设计

高层建筑工程的框支剪力墙结构浅析前言现如今，随着社会经济的快速发展以及城市化建设的不断加快，使得我国建筑工程取得不断发展。

在城市中，高层建筑工程越来越多，并且结构形式复杂、功能多样化。

在建筑结构中，框支剪力墙结构是当前应用较为广泛的结构形式。

基于此，下文对其要点进行探析一、框支剪力墙的类型框支剪力墙类型有很多种，下面就其分类进行简析：1）整截面墙。

整截面墙是不开洞或开洞面积不大于15%的整截面剪力墙。

其受力特点为整体悬臂墙，弯矩图既不突变也无反弯点。

其变形特点为弯曲型变形。

2）整体小开口墙。

整体小开口墙为开洞面积大于15%但仍较小的墙。

其受力特点为弯矩图在连系梁处发生突变，但在整个墙肢高度上没有或仅在个别楼层中才出现反弯点。

其变形特点为以弯曲型为主3）双肢墙及多肢墙。

双肢墙及多肢墙为开洞较大、洞口成列布置的墙。

其受力特点为与整体小开口墙相似。

其变形特点为以弯曲型为主。

4）壁式框支。

壁式框支为开洞尺寸大、连梁线刚度大于或接近墙肢线刚度的墙。

其受力特点为弯矩图在楼层处有突变，在大多数楼层中都出现反弯点。

其变形特点为以剪切型为主。

二、转换层在建筑工程中的应用目前，建筑为了满足多方面的需要，一般具有多种功能，对其综合用途也提出了更高的要求。

从建筑的使用功能来看，通常在中上层设计小开间，而在下层部位设置大开间。

但从结构的布置角度来看，二者的情况却恰好相反，为了使建筑实现相应的功能，在布置方面就必须采用与常规相反的形式。

因此，强度较弱的框架柱往往布置在下层，上层则布置刚度较大的剪力墙。

这样一来，就必须要设置相应的转换机构来对两种不同的结构进行衔接，同时传递两者之间的内力，这就是转换层应发挥的的作用。

在上部剪力墙转换为下部建筑框架的过程中，转换层发挥了重要的作用，它可以为建筑物的底部创造出较大的内部自由空间。

在高层建筑中，转换层的位置决定着建筑的抗震能力，其位置宜低不宜高。

大量的工程实践证明，当转换层位置较高时，容易使框支剪力墙结构上下内力的传递路线发生突变，随之会产生较大的刚度变化。

高层建筑框支剪力墙结构设计摘要：本文结合某高层建筑结构设计的实例，对其框支剪力墙结构的抗震设计进行了分析。

关键词：高层建筑剪力墙结构1 工程概况本工程主体结构层高60.3m,地下室2 层,层高分别为3.5m,4.7m;地上1 层为居民活动空间,高5.4m;2层～13 层为住宅,层高2.8m,以上至屋顶层高均为3.0m。

2 结构设计中的计算和分析2.1转换体系的选取与计算框支转换层楼板在地震中受力变形较大, 其在整体电算中的模型选择很关键。

由于工程转换梁上部层数多,地震时楼板将传递相当大的地震力,其在平面内的变形是不可忽略的。

因此采用弹性板或弹性膜的计算模型较为适宜。

由于弹性板的平面外刚度在整体计算中已被计入,相当于考虑了板对梁的卸荷作用,会使梁的设计偏于不安全。

在进行整体结构分析时,将转换层楼板用弹性膜单元模拟。

2.2嵌固端与转换层楼板板厚的确定工程以±0.000 板作为嵌固端,既保证上部结构的地震剪力通过地下室顶板传递到全部地下室结构, 同时能够保证上部结构在地震作用下的变形是以地下室为参照原点。

《抗规》第6.1.14条规定:当地下室顶板作为上部嵌固端部位时, 地下室结构的侧向刚度与上部结构的侧向刚度之比不宜小于2。

故地下室顶板厚度取200mm,同时,为了有效地将水平地震力传递给剪力墙,在应力集中的楼层,将楼板厚度加大,转换层楼板取180mm,与其相邻的层也适当加厚至150mm。

考虑抗震需要,施工图阶段时更有意提高转换层配筋率,使单层配筋率达到0.35%, 以进一步提高转换层楼板和(1)q≤ect310l02(2)γe≤δ1h2δ2h1框支大梁共同作用的能力。

考虑到梁宽大于上部剪力墙的两倍,宽度较宽,对边转换梁,板面钢筋不是简单地要求伸入梁内满足锚固要求即可,而是要求必须贯穿梁顶截面,以确保梁内扭矩在板上的有效传递。

2.3框支柱与剪力墙底部加强部位墙厚的设计框支柱基本布置于上部剪力墙对齐的下方或就近区域, 这样不仅能使竖向荷载的传力途径直接、明确,减少转换板的内力,同时,上下抗侧力结构对齐,对于抵抗水平地震荷载作用,改善转换板的复杂受力情况也是大有益处的(详见图1)。

浅谈小高层建筑框支短肢剪力墙结构设计摘要：本文结合工程实例，分析了框支短肢剪力墙结构形式的特点、适用范围、结构构件设计及构造措施等, 提出了设计此类结构时应注意的一些问题, 以期指导实践。

关键词：工程实例；框支短肢剪力墙；框支短肢剪力墙结构出现时间较晚。

近年来，随着该结构形式的推广，但设计中存在的转换层上首层标准层墙肢容易超筋及转换层角柱位移较大等问题，对这类结构安全性的评估已十分必要。

1.工程概况实例分析的对象为南宁市某房地产开发的一大型商住综合性的小高层建筑。

该建筑下部一层为商业用途，上部为住宅，主体结构形式为典型的框支短肢剪力墙结构，结构总高度39m，地面首层为6米层高的商铺和超市，二层以上为标注层高3米的住宅10层。

1层为购物超市的超市的区域采用框支结构形式；2-10层为公寓式住宅，采用短肢剪力墙一筒体结构；11层（屋面突出部分）为电梯机房；基础采用梁筏基础；结构转换层设在2层，采用深梁转换。

整个小区项目结构为八个塔楼，根据受力特点，对结构沿首层大底盘用分隔缝或后浇带的方式进行了分隔；将一号塔楼连带其底部群房单独提出作为分析对象。

根据本工程特点结构设计需处理好以下2个问题:首先是首层转换结构的选择,其次是上部短肢剪力墙的合理布置。

结构抗震等级首层为二级抗震，2-11层为三级抗震。

场地土类型为11类场地土。

按最新抗震设计规范规定，东莞地区抗震设防烈度为7度，设计基本地震加速度值为0.10g，场地特征周期值0.35s。

2.概念设计与结构布置本工程属于复杂高层建筑结构中带转换层的结构类型,转换层在首层，因为首层商业功能的需要，上部需要转换的墙肢比较多。

底部加强部位剪力墙及框支柱抗震等级为二级,底部加强部位以上标准层剪力墙抗震等级为三级,短肢剪力墙抗震等级为二级。

2.1转换结构选型与布置由于结构竖向传力构件的不连续,造成结构上部荷载不能直接传给下部对应构件,而是通过转换结构的内力重分配,再向下传递。

高层建筑框支剪力墙结构设计探讨摘要：剪力墙结构作为高层建筑中的主要结构形式,被广泛运用于现代高层建筑领域。

本文作者结合工程实例，主要针对高层建筑框支剪力墙结构设计中的结构布置、计算调整、分析模型与设计计算等进行了分析。

关键词：高层建筑；框剪结构；抗震设计abstract: the shear wall structure as the main structure form in tall buildings, is widely used in modern high-rise building fields. in this paper the author combined with engineering examples, and the major in high-rise building with frame shear wall structure design of the structural layout, calculation and adjustment, and model and design calculation is analyzed.keywords: high building; box shear structure; seismic design中图分类号：tu97 文献标识码：a文章编号：目前，一些框支剪力墙结构由于底部几层有较大的空间，能适用于各种建筑的使用功能要求。

主要广泛应用于底层为商店、餐厅、车库、机房，上部为住宅、公寓、饭店、综合楼等高层建筑。

但是，这种结构在受力上也有明显的缺点：传力不直接，结构竖向刚度变化很大，甚至是突变，地震作用下易形成结构薄弱层，加上构造复杂，给结构设计带来较大难度。

为了满足建筑功能的要求，结构必须设置转换层进行结构转换,柱下部大空间框支剪力墙结构可以在建筑物下部形成一层或多层的大空间，通过结构转换层，用框支柱代替剪力墙以满足建筑功能的要求。

Mw、Vw——考虑地震作用组合的剪力墙墙肢底部加强部位截面 的弯矩设计值、剪力设计值。
hvw——抗震墙剪力增大系数，一级为1.6，二级为1.4，三级为
1.2。
8.2 剪力墙正截面强度设计
• 墙肢在轴力、 弯矩和剪力共同作用下属于偏心受 压或偏心受拉构件，和柱截面一样，墙肢破坏形 态也分为大偏压、小偏压、大偏拉和小偏拉四种 情况。 其正截面承载力计算方法与偏心受压或偏 心受拉柱相同， 区别在于剪力墙截面的宽度和高 度相差较大， 是一种片状结构。墙肢内的竖向分 布筋对正截面抗弯有一定的作用，应予以考虑。 另外， 剪力墙的墙肢除在端部配置竖向抗弯钢筋 外， 还在端部以外配置竖向和横向分布钢筋， 竖 向分布钢筋参与抵抗弯矩， 横向分布钢筋抵抗剪 力。
200mm
H/20 H/20 H/25 H/25
160mm 160mm 160mm 160mm
h/15 同左 同左 同左
180mm 同左 同左 同左
• 剪力墙结构的混凝土强度等级不应低于C20， 带有筒体和短肢剪力墙的剪力墙结构，其 混凝土强度等级不应低于C25，为了保证剪 力墙的承载能力及变形性能，混凝土强度 等级不宜太低。
跨高比不大于2.5时
• 当连梁不满足上面各式的要求，可作如下处理： 减小连梁截面高度，加大连梁截面宽度；对连 梁的弯矩设计值进行调幅，以降低其剪力设计 值；当连梁破坏对承受竖向荷载无大影响时， 可考虑在大震作用下该连梁不参与工作，按独 立墙肢进行第二次多遇地震作用下结构内力分 析，墙肢应按两次计算所得的较大内力进行配 筋设计；采用斜向交叉配筋方式配筋。
剪力墙分布钢筋的配筋方式
• 为了保证剪力墙能够有效地抵抗平面外的各种 作用，同时，由于剪力墙的厚度较大，为防止 混凝土表面出现收缩裂缝，高层剪力墙中竖向 和水平分布钢筋，不应采用单排配筋。

摘 要 ：对梁式转换层结构结构形式和受力机理进行了分析，并结合一幢高层建筑的梁式转换层
介绍 了该转换层的结构设计 方法 。
关键词 ：高层建筑； 梁式转换层； 结构设计； 机理分析
力墙 结构 体 系 。局 部结构 转换 构件 设在 二层 楼 面 ， 个别 设在 第 五层 楼面 ， 均采 用梁 式 转换 。 筑物 中的 电梯井 、 建
楼 梯 间等 均 设 在沿 竖 向建筑 物 高 度 全 贯通 的钢 筋 混凝 土 剪力 墙 。结构 布 置见 附 图。
２ 地基基础设计
持 力层 ） 中风 化 岩 ｆ ￣６ Ｐ （ 为 裙 房 柱 基 础 持 力 ， ｒ Ｍａ 作
层） 。
２ ． ２基坑及基础设计
本工 程地 下二 层 ， 础底 板 面标 高为 一 ． 。基坑 设 基 ９３
地 基 基 底 弯 矩 Ｍ（Ｎ ｍ ０ —） Ｋ 基 底 剪力 ／ 构 总 质 量 Ｏ／ 结 ｏＧ 转换层上下等效侧 向刚度 比
Ｔ扭 ／ Ｔ平 ＝ ． ６ ／ ． ６＝ ． １ ２ ６ ４ ３ ７ ３０ ７ 方 向 地 震 基 底 剪 力 Ｑ （Ｎ 。Ｋ ） Ｘ １ １８ ５ ２ ｙ １７３ ６ ４
７０ｍ 电梯筒 下局 部加 大至 ２ ０ｍ 。 ０ｍ ， ５０ｍ
地 基基 底 弯 矩 Ｍ （Ｎ Ⅲ ０１ ＿） （ 基 底 剪力 ／ 构 总 质 量 ｏ Ｇ 结 ／ ０
可 行 的原 则 出发 ， 化 设 计 ， 用 了地 下 连 续墙 加一 道 优 采 砼水 平 内支撑 支护 体 系 。 本工 程采 用人 工挖 孔桩 基础 ， 端 置于 中微 风 化粉 桩 砂岩 上 ， 效桩 长约 ５ １ ｍ 保证 一 柱 一桩 ， 力 直 接 ， 有 ～ ８， 传
表 ２Ｔ Ｓ Ｂ Ａ计算结果

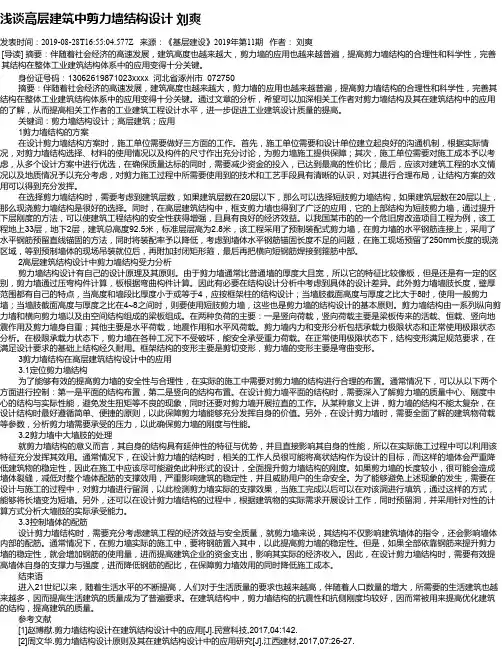

浅谈高层建筑中剪力墙结构设计刘爽发表时间：2019-08-28T16:55:04.577Z 来源：《基层建设》2019年第11期作者：刘爽[导读] 摘要：伴随着社会经济的高速发展，建筑高度也越来越大，剪力墙的应用也越来越普遍，提高剪力墙结构的合理性和科学性，完善其结构在整体工业建筑结构体系中的应用变得十分关键。

身份证号码：13062619871023xxxx 河北省涿州市 072750摘要：伴随着社会经济的高速发展，建筑高度也越来越大，剪力墙的应用也越来越普遍，提高剪力墙结构的合理性和科学性，完善其结构在整体工业建筑结构体系中的应用变得十分关键。

通过文章的分析，希望可以加深相关工作者对剪力墙结构及其在建筑结构中的应用的了解，从而提高相关工作者的工业建筑工程设计水平，进一步促进工业建筑设计质量的提高。

关键词：剪力墙结构设计；高层建筑；应用1剪力墙结构的方案在设计剪力墙结构方案时，施工单位需要做好三方面的工作。

首先，施工单位需要和设计单位建立起良好的沟通机制，根据实际情况，对剪力墙结构选择、材料的使用情况以及构件的尺寸作出充分讨论，为剪力墙施工提供保障；其次，施工单位需要对施工成本予以考虑，从多个设计方案中进行优选，在确保质量达标的同时，需要减少资金的投入，已达到最高的性价比；最后，应该对建筑工程的水文情况以及地质情况予以充分考虑，对剪力施工过程中所需要使用到的技术和工艺手段具有清晰的认识，对其进行合理布局，让结构方案的效用可以得到充分发挥。

在选择剪力墙结构时，需要考虑到建筑层数，如果建筑层数在20层以下，那么可以选择短肢剪力墙结构，如果建筑层数在20层以上，那么现浇剪力墙结构是很好的选择。

同时，在高层建筑结构中，框支剪力墙也得到了广泛的应用，它的上部结构为短肢剪力墙，通过提升下层刚度的方法，可以使建筑工程结构的安全性获得增强，且具有良好的经济效益。

以我国某市的的一个危旧房改造项目工程为例，该工程地上33层，地下2层，建筑总高度92.5米，标准层层高为2.8米，该工程采用了预制装配式剪力墙，在剪力墙的水平钢筋连接上，采用了水平钢筋预留直线锚固的方法，同时将装配率予以降低，考虑到墙体水平钢筋锚固长度不足的问题，在施工现场预留了250mm长度的现浇区域，等到预制墙体的现场吊装就位后，再附加封闭矩形箍，最后再把横向短钢筋焊接到箍筋中部。

１ ． ３ ７ ２ ０
ห้องสมุดไป่ตู้
１ ５ ９ ． １ ８
０ ． ０ ９（ ０ ． ０ ７ ＋ ０ ． ０ １ ）
０ ． ９ １
地震作 用 最大 的 方 向＝ １ １ ． ２ ３ ２ （ 度）
周期 Ｈ Ｓ Ｔ ３ ／ Ｔ Ｉ ＝ ０ ． ７ ７
风荷 载下 最大 层 间位 移角 １ ／ １ ２ ５ ６ （ Ｘ￣） ， １ ／ １ ０ ５ Ｉ （ ＹＩ ￣） ， 转换 时转 换层 与 上一 层 的侧 向刚 度 比
图二 标 准层 结构 平面 布置 图
（ 采用 的楼 层 刚度算 法 ： 剪 切 刚度 算法 ）
ｘ 方 向下部 刚度＝ ０ ． ３ ９ １ ７ Ｅ ＋ ０ ８
Ｘ 方 向刚 度 比＝ Ｏ ． ５ １ ６ ０
３ 转换 层模 型计 算 中应注 意 的问题
（ １ ） 部 分框 支 剪 力墙 应设 置 落 地贯 通 剪 力墙 ， 且 落 地 剪力 墙 应从 横 布置 ， 其 数量 与 全部 剪 力墙数 量 之 比不小 于 ５ ０ ％。
（ ９ ） 框 支剪 力 墙 结构 体 系 对结 构 本 身 来说 是 很 不利 的 ， 故 竖 向结 构 布 置
时， 主要是控制转换层上 、 下刚度突变 。 《 高规》 附录Ｅ ． ０ ． １ ， 当转换层设置在１ 、 ２ 层可近似采用转换层与其相邻上层结构的等效剪切刚度比等效剪切刚度 比 ＾ ｙ 。 。 ≤Ｇ ． Ａ ｈ Ｊ Ｇ ￣ Ａ２ ｈ 。 表示 ， 抗震 设计 时 。 不应 小 于０ ． ５ 。 为 了加 大 底部 大 空间楼 层 的抗侧刚度 ， 对底部的落地芯筒及少量的落地剪力墙均予以加厚 ， 落地芯 筒 墙体加 厚至３ ５ Ｏ ｍ ｍ（ 上部 为２ ５ ０ ｍ ｍ ） ， 结构落地剪力墙加厚至８ ｏ ０ ｍ ｍ， 且与

高层建筑部分框支剪力墙结构布置方法高层建筑的结构设计是现代建筑技术的重要标志，其结构类型和布置方法在建筑的强度、稳定性、经济性等方面起着至关重要的作用。

其中，框支剪力墙结构是当前建筑结构设计中广泛应用的一种方法，其优良的受力性能和适应性能使之成为高层建筑结构设计中的佼佼者。

框支剪力墙结构的布置方法是建立在框架结构的基础上，其核心是墙体结构的布置。

具体而言，高层建筑框支剪力墙结构的墙体一般分为外墙、内墙和隔墙三种类型。

外墙是建筑的外立面，需要考虑视觉效果和采光等因素，在布置上在尽可能的减少墙体厚度的前提下，要保持一定的强度和刚度。

内墙一般是室内隔断墙，需要兼顾隔声、隔热等因素，其厚度一般较小。

隔墙是用于分隔不同功能区域的，其布置一般和内墙相似。

框支剪力墙结构的墙体布置需要考虑许多因素。

首先，它需要根据建筑的不同功能和重要性来进行合理的布置，以保证建筑的稳定性和安全性。

其次，需要根据墙的位置和面积确定墙的材料选用，以及需要的承载能力和刚度等因素。

同时，还需要考虑墙面的装修和防火隔离等问题。

在框支剪力墙结构中，墙体的布置和连接也是至关重要的。

如何增强墙体连接和支撑，防止结构破坏和坍塌，是整个结构设计和施工阶段的重中之重。

因此，在墙体布置时，需要考虑墙与桥架的连接方式和墙体的角部设计，以确保墙体能够承担好力学的作用，同时还能够满足建筑的外观效果和美观性。

除了墙体的布置和连接问题，框支剪力墙结构的另一个关键问题是框架结构的选用。

框架结构需要根据建筑的使用性质、高度、输电线路等因素综合考虑。

在框架结构的选用和布置上，需要注意三个方面：首先，需要追求更为严谨的计算和设计方法，以确保框架结构的稳定性和安全性。

其次，需要考虑框架结构的材料和质量，选用合适的质量和规格的建材。

最后，需要注重建筑的外观效果和采光效果，使框架结构与墙体结构相协调。

总体来说，高层建筑框支剪力墙结构的布置方法需要综合考虑许多因素。

在建筑结构设计过程中，需要注重从理论上和实践上精确、合理地计算和设计，以使成品建筑的稳定性和安全性得到充分的保证。

西宁某高层框支剪力墙结构设计总结【摘要】：本文总结了西宁某高层框支剪力墙结构商住楼在工程设计过程中所采取的对上部剪力墙、转换层和框支层优化调整的措施。

【关键词】：框支剪力墙结构优化调整措施中图分类号：s611文献标识码：a 文章编号：本工程为框支剪力墙结构，标准层面积为625m2，平面布置基本呈矩形较为规则，地下一层（6m），地上28层（88m），三层顶板为转换层，7度抗震，地上框支框架及底部加强部位的墙抗震等级为特一级抗震，其余为二级抗震。

在本工程设计过程中采取了改善结构抗震性能，减轻结构自重，调整内力解决连梁超筋等一系列措施并取得了较好的效果。

以下为本工程设计过程中所采取的具体措施。

1 转换层上部剪力墙结构的设计1.1 减轻上部结构自重在安全可靠的前提下，建筑结构的自重最好能减到最小，一方面，高层结构中，楼层很多，水平构件总数大量增加，而竖向构件也是特别长，这样，结构自重就非常大了，因此产生的地震作用尤其明显；另一方面，从开发商的投资角度来考虑，降低耗材也是理所当然。

楼板核心筒内为电梯井和消防楼梯，属于大开洞，为了传递内筒与外墙的侧向刚度，对筒周边的楼板作了适当加强，取120mm厚。

其它楼板覆盖大部分结构面积，减小楼板厚度可以减小每平方米结构面积的混凝土重量。

把楼板厚度控制在计算跨度的要求之内，并满防火和预埋管线要求的较小值，即100mm，以取得最低的混凝土用量。

在pkpm计算分析中，考虑到构件的装修荷载及结构类型，混凝土重度采用28kn/m2。

本建筑为商住楼，上面全部为民宅，其装修荷载主要为30mm厚的双层抹面，即只有1.2kn/m2。

为此，楼板没有采用“自动计算自重”，而是手动输入面载，如100mm 厚的板为3.8kn/m2，更精确地体现了楼板的重力。

剪力墙按开间扩大剪力墙的间距，将部分开间的墙体用轻质隔墙取代，能有效地减小结构自重。

为了不增加板的跨度（使楼板厚度100mm 得以实现），在隔墙处设置梁。

浅谈现代高层建筑框支剪力墙结构设计作者：彭豪来源：《城市建设理论研究》2013年第20期摘要：随着我国建筑行业的迅猛发展，近年来，我国城市建筑物如雨后春笋般地建设起来，其中绝大多数是功能合理、结构安全的典范。

本文结合工程实例，针对现代高层建筑框支剪力墙结构设计进行论述。

关键词：现代高层建筑；框支剪力墙；结构设计中图分类号：[TU208.3] 文献标识码：A 文章编号：一、工程抗震结构概况建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为7度，设计基本地震加速度0.15g，设计地震分组：第一组；场地类别：II类；特征周期Tg=0.35sec，建筑类别调整后用于结构抗震验算的烈度 7 度；按建筑类别及场地调整后用于确定抗震等级的烈度7度；建筑结构的阻尼比取5%，弹性时程分析所取的地面运动最大加速度为55cm／s2；100年一遇的基本风压：0.95kN／m2，地面粗糙度：C类。

上部结构体系为剪力墙结构，由于上部的墙体与底层店面布置冲突，为了提高店面的使用率，优化架空绿化层的使用效果，部分剪力墙不落地，形成部分框支剪力墙结构。

二、结构选型本工程高宽比较大，最大高宽比7.5，超过规范高宽比不大于6的建议值，造成上部墙体较密。

如果上部墙体全部落地，势必对底层店面的布置造成较大的影响，因此部分剪力墙无法落地，为满足上述要求，必须采用带转换层的建筑结构。

常见的转换结构有梁式转换、箱式转换、厚板转换、桁架式转换层，各种转换型式优缺点比较详表1：表 1 不同转换层型式优缺点比较表结合工程实际建筑布局情况，并考虑经济指标及施工难易程度，经过技术经济比较，决定采用梁式转换层结构型式，也可称为梁式框支剪力墙结构。

同时为提高店面的层高，转换梁的高度受到限制，最大梁高不大于1200mm，普通的混凝土梁、柱无法满足要求，故框支梁、框支柱采用型钢混凝土，本文以4号楼为例，重点阐述框支剪力墙结构的设计方法。

转换层(2层)结构平面图和标准层结构平面图如图1，图2。

截面优化：根据结构性能评估结果， 对框支和剪力墙的截面尺寸进行优化 ，以提高其承载效率和经济性能。
构造措施优化：采用合适的连接方式 和构造细节设计，提高结构的抗震性 能和施工便利性。
材料优化：选择合适的钢材和混凝土 强度等级，以达到所需的结构性能， 并降低材料成本。
通过以上性能评估方法和优化设计措 施的应用，可以实现框支剪力墙结构 的高效、安全、经济设计，满足现代 建筑的需求。
结构分析与设计过程
结构分析
通过有限元软件建立框支剪力墙结构的数值模型，进行模态分析、反应谱分析 和时程分析，获取结构在地震作用下的内力分布、位移响应和层间剪力等关键 指标。
设计过程
基于结构分析结果，进行框支剪力墙的截面设计、配筋计算和构造措施制定。 针对关键部位如框支柱、剪力墙、连梁等进行详细设计，确保满足抗震性能和 承载能力要求。
框支剪力墙结构施
05
工与质量控制
施工方法与工艺流程
基础施工 框架搭建 剪力墙施工 屋面及外墙施工
首先进行基础施工，确保地基的承载能力和稳定性，为基础上 的框支剪力墙结构提供可靠的支撑。
在基础上搭建框架，采用钢筋混凝土或钢材等材料构建框架体 系，确保框架的垂直度、水平度和稳定性。
在框架内部施工剪力墙，一般采用钢筋混凝土浇筑或预制加气 混凝土板等材料构建，确保剪力墙的平整度、垂直度和抗震性
弹性分析
通过线性弹性分析，可以评估结 构在荷载作用下的变形和内力分 布情况，为后续的性能优化提供
依据。
非线性分析
考虑材料的非线性和几何非线性效 应，更准确地模拟结构的真实行为 ，以评估其承载能力和变形性能。
时程分析
通过输入地震波等动态荷载，对结 构进行动力响应分析，以评估结构 在地震等动荷载作用下的性能。

框支剪力墙结构的设计要点框支剪力墙结构是指：当有的高层建筑为了满足多功能、综合用途的需要，在竖向，顶部楼层作为住宅、旅馆；中部楼层作为办公用房；下部楼层作为商店；餐馆、文化娱乐设施。

不同用途的楼层，需要大小不同的开间，从而采用不同的结构形式。

上部楼层采用剪力墙结构以满足住宅和旅馆的要求；中部办公楼用房则需要中、小室内空间同时存在，则宜采用框架—剪力墙结构来满足其要求；底部作为商店等用房则需要有尽量大的空间，则宜加大柱网，尽量减少墙体。

上述要求与结构的合理布置正好相反，以高层建筑的受力规律，下部楼层受力很大，上部楼层的受力相对要小得多，正常的结构布置应当是下部刚度要大，墙体应多，柱网应密，到上部逐渐减少墙、柱、扩大轴线间距．二者正好矛盾。

为了解决上述矛盾，就出现了底层大空间的框支剪力墙结构。

框支剪力墙结构由于底部与上部结构的刚度产生突变。

故在所发生的地震中，其破坏都较严重，抗震性能较差，故在设计中要特别加以注意，设计中要考虑两个关键问题：（1）保证大空间有充分的刚度，防止竖向的刚度过于悬殊：（2）加强转换层的刚度与承载力，保证转换层可以将上层剪力可靠地传递到落地墙上去。

一、主要构件1. 楼盖构件：板和梁。

2. 转换层以上的抗震墙及落地抗震墙。

3. 作为不落地抗震墙的转换构件．一般为框架梁、柱形成框支抗震墙4. 转换层楼板，即转换层楼盖。

二、结构布置的基本要求1.在高层建筑结构的底部，当上部楼层有部分竖向构件（抗震墙、框架柱）不能直接连续贯通落地时，应设置结构转换层，在结构转换层布置转换层结构构件。

转换结构的构件可采用梁、桁架、空腹桁架、箱形结构、斜撑等；非抗震设计和6度抗震设计时可采用厚板，7、8度抗震设计的地下室的转换构件可采用厚板。

2.底部部分框支剪力墙高层建筑结构在地面以上的框支层的层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加；底部带转换层的框架一核心筒结构和外筒为密柱框架的筒中筒结构，其转换层位置可适当提高。

抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：◇全部落地剪力墙——6度、7度抗震时，分别为140、120m◇部分框支剪力墙——6度、7度抗震时，分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度抗震时，将本地区设防烈度提高一级后，应符合上述要求（说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度）◆结构的最大高宽比；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；◇其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0◆平面规则检查，需满足：◇形状：平面长度不宜过长（图1），L/B宜符合表3.4.3的要求；平面突出部分的长度l、l/b宜符合表1的要求；建筑平面不宜采不宜过大、宽度b不宜过小(图1)，l/Bmax用角部重叠或细腰形平面布置。

（图2）图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转：1、在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。

注：当楼层的最大层间位移角不大于0.4/1000时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。

2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，《高规》第10章所指的复杂高层建筑不应大于0.85。
