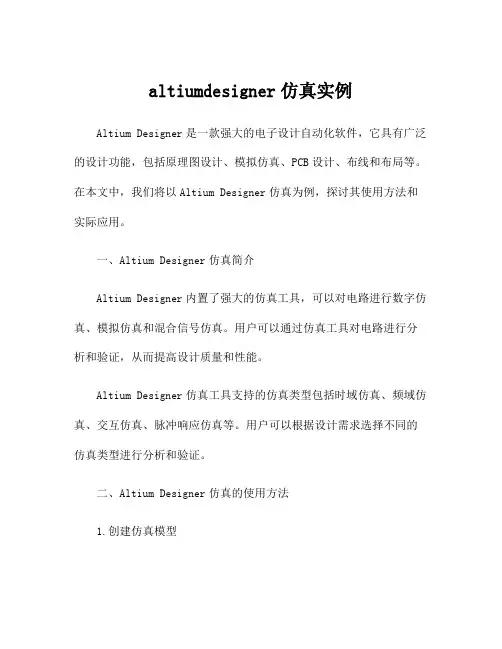

altiumdesigner仿真实例Altium Designer是一款强大的电子设计自动化软件，它具有广泛的设计功能，包括原理图设计、模拟仿真、PCB设计、布线和布局等。
在本文中，我们将以Altium Designer仿真为例，探讨其使用方法和实际应用。
一、Altium Designer仿真简介Altium Designer内置了强大的仿真工具，可以对电路进行数字仿真、模拟仿真和混合信号仿真。
用户可以通过仿真工具对电路进行分析和验证，从而提高设计质量和性能。
Altium Designer仿真工具支持的仿真类型包括时域仿真、频域仿真、交互仿真、脉冲响应仿真等。
用户可以根据设计需求选择不同的仿真类型进行分析和验证。
二、Altium Designer仿真的使用方法1.创建仿真模型在Altium Designer中，用户可以通过创建仿真模型对电路进行仿真分析。
用户需要定义电路的元件模型、信号源和仿真参数等，以便进行仿真模型的建立和设置。
2.电路连接用户可以通过Altium Designer的仿真工具进行电路连接，将设计好的原理图和信号源连接起来。
在连接电路时，用户需要确保电路的连接正确，以便进行后续的仿真分析。
3.设置仿真参数用户可以通过仿真工具设置仿真参数，包括仿真类型、仿真时间、输出结果的显示格式等。
在设置仿真参数时，用户需要根据设计需求进行合理的设置，以保证仿真分析的准确性和有效性。
4.运行仿真分析用户可以通过Altium Designer的仿真工具对电路进行仿真分析。
在运行仿真分析时，用户需要确保仿真参数设置正确，并对仿真结果进行实时监测和分析。
5.仿真结果分析用户可以通过仿真工具对仿真结果进行分析和验证。
用户需要根据仿真结果对电路进行调整和优化，以提高设计质量和性能。
三、Altium Designer仿真实例分析我们将以一个简单的放大器电路为例，探讨Altium Designer仿真的实际应用。
