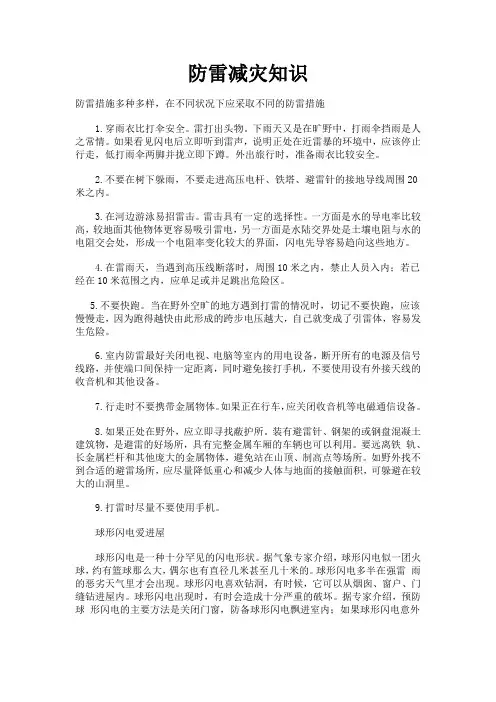

基本的防雷知识
避雷针防雷原理
避雷针,又名防雷针,是用来保护建筑物等避免雷击的装置。

在高大建筑物顶端安装一根金属棒,用金属线与埋在地下的一块金属板连接起来。

避雷针的原理是利用尖端放电现象,让由地球大气层中雷云感应出的电荷及时地释放进入地球地面,将电荷减低及中和,避免其过分的积累而引发巨大的雷电击中事故,并保护被雷电击中的建筑物或设备。

同时,在雷电发生时,避雷针还能吸引雷电的放电通道,让雷电电流从避雷针流入地球的土地里,避免巨大的电流对建筑、设备、树木造成破坏或者伤害偶然在地面之上走动的动物。

防雷接地网的一些知识
(一)、防雷接地网
目前一般钢筋混凝土结构的建筑物,防雷接地网分为基础接地网和均压环接地网,一般来讲基础接地网是利用土建钢筋主筋(2根)通过焊接Φ14圆钢跨接钢筋保证主筋不间断并形成闭环,下与乘台基础桩筋焊接连接,30米以上建筑物每层做均压环,其做法与基础接地网同,并与纵向柱主钢筋焊接贯通,在没有设置专用避雷针时采用镀锌圆钢在屋面女
儿墙贯通一道闭环,并与混凝土内预留接地引下线贯通形成整个建筑体系的防雷接地系统,至于引下线的数量根据图纸要求和建筑物防雷等级定,一般要求接地电阻值不大于1Ω的为二级以上建筑物,普通民用工程为4~10Ω,
(二)、接地体(线)的焊接
接地体(线)的焊接应采用搭接焊,其搭接长度必须符合下列规定:
一、扁钢为其宽度的2 倍(且至少3 个棱边焊接)。

二、圆钢为其直径的6 倍。

三、圆钢与扁钢连接时,其长度为圆钢直径的6 倍。

四、扁钢与钢管、扁钢与角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。

“避雷网柱主筋与圈梁钢筋焊接”
意思是:连接了屋面避雷网的柱子的主筋应与该建筑基础的地圈梁钢筋连接,作用是保证屋面防雷接地的良好。

“利用圈梁钢筋均压环敷设”
意思是:把建筑每层的圈梁钢筋焊接形成电气通路,再与柱子的主筋相连,作用是防止侧击雷的发生。

建筑电气规范规定,高于30米的建筑,从7层开始,每三层应做均压环敷设。

(三)、接地跨接线
接地跨接线是指接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线,或利用金属构件,金属管道作为接地线时需要焊接的
连接线;常见的接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等,计算工程量按“处”为单位。

接地跨接线适用于:1、霹雷针和引下线连接;2、霹雷网和引下线连接;3、易燃气体管法兰之间的连接;
4、接地线和金属体的连接;
5、焊接接地螺栓等。

接地跨接线:防雷接地应该形成一个闭和回路后接地,在断线处应采用接地跨接线,凡用螺栓或铆钉连接的接地网中的地方,都应焊接接地跨接线,跨接线一般采用扁钢和圆钢。

设置均压环的条件是什么?
当防雷建筑物高度超过30m时,从建筑物首层起每三层设均压环一圈。

从30m起每隔三层沿建筑物四周设水平避雷带并与引下线相连。

当建筑物全部为钢筋混凝土结构,或虽为砖混结构但有钢筋混凝土组合柱和圈梁时,可用结构圈梁钢筋与柱内做为引下线的主筋钢筋进行绑扎或焊接,形成均压环。

没有组合柱和圈梁的建筑物,应每三层在建筑物外墙内敷设一圈φ12mm镀锌圆钢或40mm×4mm的扁钢做为均压环,并与防雷装置的所有引下线连接。
