SF6断路器原理、结构及性能特征青海电力科学试验研究院2009年7月1、SF6气体1.1 SF6气体的基本特性纯净的SF6是一种无色、无嗅、无毒、不可燃的卤素化合物。

SF6气体的化学性质非常稳定，在空气中不燃烧，不助燃，与水、强碱、氨、盐酸、硫酸等不反应，在低于150℃时，SF6气体呈化学惰性，极少溶于水，微溶于醇。

与传统绝缘油相比，其绝缘性能和灭弧性能都较为突出。

SF6气体是由最活泼的氟原子和硫原子结合而成，分子结构是个全对称的八角体。

其分子量较大，为146；SF6气体难溶于水，在常温甚至较高温度下都不会发生化学反应；SF6气体的热传导性能差，仅为空气的2/3，但是其散热性能比空气要好。

图1 SF6分子结构1.2 SF6气体的绝缘性能断路器开断后，触头间间隙绝缘能力的恢复是电弧熄灭的重要因素，间隙中带电粒子的多少决定了绝缘能力的大小。

当触头分开产生电弧后，带电粒子主要是热游离和碰撞游离产生的，由于SF6气体是负电性的气体，而且体积比较大，对电子捕获较易，并能吸收其能量生成低活动性的稳定负离子，其自由行程短，使间隙间难以再产生碰撞游离，大大减少了间隙中的带电粒子。

因此，在一个大气压下，SF6气体的绝缘能力超过空气的两倍，在三个大气压下，其绝缘能力和变压器油相当。

1.3 SF6气体优良的灭弧性能SF6气体在电弧的作用下，接受电能而生成低氟化合物，但电弧电流过零时，低氟化合物能迅速再合成SF6气体。

故弧隙介质强度恢复较快，所以SF6气体的灭弧能力相当于同等条件下空气的100倍。

1.4 影响SF6气体击穿电压的部分因素SF6气体的自屏蔽效应：在极不均匀电场下，当棒电极发生电晕放电后，放电所产生的空间电荷，因热运动向周围扩大，从而形成较为均匀的电晕层，它改善了棒极周围的电场分布，相当于扩大了棒极的半径一样，这种作用叫做电极的自屏蔽效应。

由于SF6气体的分子直径大，分子量大，故与空气相比，它的空间电荷热运动低，使棒极周围的空间电荷密集，而不易向外扩散，因此SF6气体的自屏蔽效应不如空气好。

SF6断路器原理结构及性能特征SF6断路器是一种高压开关设备，具有很好的绝缘性能和抗电弧能力。

它常用于变电站、发电厂和工业企业中的高压电力系统中，用于控制和保护电力系统的设备和设施。

下面将介绍SF6断路器的工作原理、结构和性能特点。

一、工作原理断路部分：当SF6断路器接通电源时，电流通过断路器内的主触头和固定触头流过。

当需要断开电路时，主触头会先打开，而固定触头仍然保持接通状态，此时电流会由固定触头流经一个可移动的触头，形成磁场。

灭弧部分：在电流通过触头时，会形成电弧。

为了消除电弧，SF6断路器会通过将SF6气体注入灭弧室，同时增加电流的阻抗，使电弧自动熄灭。

灭弧室内的SF6气体由于高热而分解，形成硫化氢和氟化氢等气体，这些气体具有强大的灭弧能力。

二、结构外壳：外壳是断路器的保护外壳，通常由高杆拉杆和防爆装置构成。

高杆拉杆用于操纵断路器的操作机构，而防爆装置则用于防止发生内部电弧形成爆破。

操作机构：操作机构主要由机械传动系统组成，包括手动和电动操作机构。

手动操作机构通过人工操纵来实现断路器的开合操作。

电动操作机构则通过电动装置来实现断路器的远程操作。

电气部分：电气部分是断路器的核心部分，包括断路部分和灭弧部分。

断路部分包括主触头、固定触头和可移动触头等组件。

灭弧部分包括灭弧室、注气装置和灭弧器等。

三、性能特征1.高绝缘性能：SF6气体具有很高的绝缘性能，在高压环境下可以有效抑制电弧的产生，从而保证电力系统的安全运行。

2.强大的灭弧能力：SF6气体具有很强的灭弧能力，能够在电流通过触头时迅速熄灭电弧，从而保证断路器的可靠性和稳定性。

3.快速传输电流：SF6断路器具有较高的开断速度，能够迅速切断电路，在故障情况下可以及时切断电流，确保电力系统的正常运行。

4.高可靠性和稳定性：SF6断路器采用先进的灭弧技术，具有良好的绝缘性能和抗电弧能力，能够在恶劣的电力环境中稳定运行。

5.长寿命和低维护成本：SF6断路器的设计寿命较长，通常可达30年以上，且维护成本较低，减少了运维成本。

SF6断路器的型号及技术参数
华北电网公司培训中心
SF6断路器的型号及技术参数
一、高压断路器的型号 二、 SF6高压断路器的技术参数
一、高压断路器的型号
目前我国高压断路器型号的命名是由字母和 数字两部分组成的，其型号含义表示如下：
二、 SF6高压断路器的技术参数
SF6高压断路器的特性和工作性能可用它们 的基本技术参数来表征。额定值一般是由制 造厂对元件、装置或设备在规定工作条件下 所指定的量值。
额定压力是指在规定的大气条件下，断路器 投人运行前或补气时按要求充入气体（折算 到 20 ℃ 时）的压力。
（ 18 ）报警压力
报警压力是指提醒人们因漏气致使气体压力 降低需要补气而发出报警信号时的压力。
（ 19 ）闭锁压力
闭锁压力是指因漏气致使气体压力降低必须 立即补气或处理的压力。断路器在此压力下 应能按其额定值使用，应能保证满意地进行 各种恰当地操路器在重合闸操作中，从动、 静触头刚接触到刚分离的一段时间。 这个时间不能太长，因为重合闸操作是在线路可能 仍处于永久性故障情况下合闸，所以，从提高系统 稳定性的观点来看，就要求有较高的动作速度。但 是，这个时间如果太短，会影响断路器灭弧室断口 间的介质强度恢复，而导致不能可靠地开断短路电 流。我国生产的少油断路器一般为 l00ms 左右， SF6 断路器一般为 60ms 左右。
（ 7 ）额定短路关合电流（峰值）
额定短路关合电流是指在规定的条件下断路 器保证正常关合的最大预期电流（峰值）。 它反映断路器承受短路电流引起的电动力的 能力，它决定于导体部分和支撑绝缘部分的 机械强度，并决定于触头的结构形式。
（ 8 ）额定短路持续时间
额定短路持续时间是指断路器在合闸位置能 够承载额定短时耐受电流的时间间隔。国家 标准规定，额定短路持续时间的标准值为 2s 。

（ 4 ）额定电流
额定电流是指在规定的使用和性能条件下， 断路器应该能够长期通过的最大工作电流有 效值。 断路器长期通过额定电流时，其各部分的发 热温度不会超过国家标准。额定电流决定了 断路器的触头及导电回路的截面尺寸，并且 在某种程度上也决定了它的结构。
（ 5 ）温升
温升是指断路器在周围空气温度不超过 40 ℃ 时，在各种规定的试验条件下（对户外 开关设备主回路的温升试验电流应高出其额 定电流值 20 % ，对户内开关设备应高出 其额定电流值 10 % ) ，断路器任何部分的 温升不应超过规定的温升极限值。
（15）金属短接时间
金属短接时间是指断路器在重合闸操作中，从动、 静触头刚接触到刚分离的一段时间。 这个时间不能太长，因为重合闸操作是在线路可能 仍处于永久性故障情况下合闸，所以，从提高系统 稳定性的观点来看，就要求有较高的动作速度。但 是，这个时间如果太短，会影响断路器灭弧室断口 间的介质强度恢复，而导致不能可靠地开断短路电 流。我国生产的少油断路器一般为 l00ms 左右， SF6 断路器一般为 60ms 左右。
（ 20 ）相对漏气率
相对漏气率是指断路器在额定充气压力（或 密度）下，在一定时间间隔内漏气量与总气 量之比。标准规定，以每年或每天漏气百分 率表示。一般以年漏气百分率表示。
结束
（ 13 ）合闸时间
合闸时间是指断路器从接到合闸指令（即合 闸线圈加上电压）起到断路器三相主触头均 接触为止所需要的时间。
（ 14 ）额定操作顺序
额定操作顺序为O一0. 3s 一C O 一 180 s一 CO 或 C O一15s一CO 。 O 代表一次分闸操作； C O代表一次合闸操作后 立即紧跟一次分闸操作。0.3s 是投入自动重合闸 时断路器的无电流间隔时间； 180s 或15s 为不 投入自动重合闸的断路器连续操作之间的时间间隔 （也称强送电时间）。 断路器允许的无电流间隔时间取决于第一次开断后， 断路器恢复熄弧能力所需要的时间。如果间隔时间 太小，当断路器重合后再次分闸时，尚未恢复其熄 弧能力，则断路器在第二次分闸时的开断能力就要 下降。

2SF6 +H2O= 2SO2 + 12H F +O2
反应的生成物，对于绝缘材料，金属材料都 有严重的腐蚀作用，有很大的危害。
为防止毒气对电气运行和检修人员的 危害，采取的措施：
1、充入SF6断路器中的新鲜气体，其SF6质量 应符合国家规定，杂质含量要求如下：
水份（H2O） ： ≤8PPM（W/W）
触头系统有工作触头、 弧触头和中间触头。工作触 头和中间触头放在外侧，可 以改善散热条件，提高热稳 定性。
可动部分由动触头、喷嘴和压气缸组成。设置逆 止阀是为了使分闸过程中压气室的气体集中喷向喷嘴 吹弧，而在合闸过程中又不在压气室形成真空。合闸 时打开分闸时关闭。
（2）动作过程：分闸时，可动部分向右移动，此 时压气室的压力增加，吹弧过程开始时工作触头首先 分离，然后弧触头分离产生电弧，同时也产生气流向 弧嘴吹弧。
（二） SF6气体的绝缘特性
1、在均匀电场条件下， SF6气体有很强的绝缘能 力。
由图可以看出，在1
atm下， SF6的绝缘强度比空 气大2.5~3倍；在3 atm下，
100 Uj(KV) 80
SF6 变压器油
SF6的绝缘强度就达到或超
60
过变压器油的绝缘强度。所 40
以SF6不容易被击穿，用它 作为断口绝缘、相间绝缘和
目前，国产的LW6-220和LW6-500均采用变开距 灭弧室。
五、整体结构
1、 组成：
LW6-220断路器主要由灭弧室、三联箱、支柱、 联结座、密度继电器和动力单元（主储压器、工作 缸、供排油阀）等组成。
常温下， SF6气体是不容易液化的，在200C时 即使压力达到21个大气压，仍为气态。
但在压力较高时， SF6遇到低温就出现液化现 象。例如，在8个大气压下，液化温度为-220C。

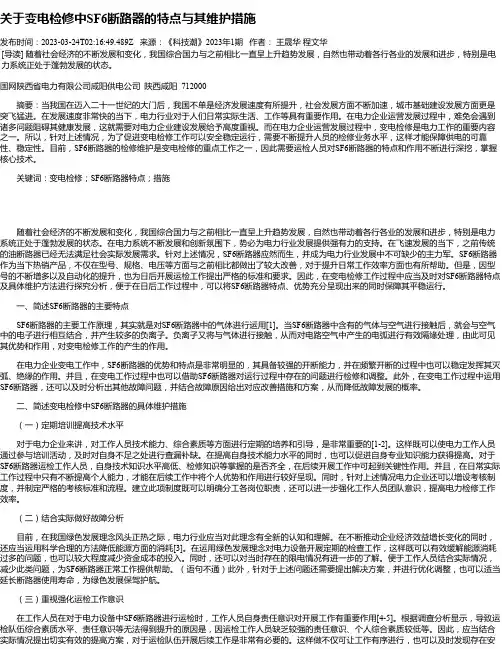

关于变电检修中SF6断路器的特点与其维护措施发布时间：2023-03-24T02:16:49.489Z 来源：《科技潮》2023年1期作者：王晟华程文华[导读] 随着社会经济的不断发展和变化，我国综合国力与之前相比一直呈上升趋势发展，自然也带动着各行各业的发展和进步，特别是电力系统正处于蓬勃发展的状态。

国网陕西省电力有限公司咸阳供电公司陕西咸阳 712000摘要：当我国在迈入二十一世纪的大门后，我国不单是经济发展速度有所提升，社会发展方面不断加速，城市基础建设发展方面更是突飞猛进。

在发展速度非常快的当下，电力行业对于人们日常实际生活、工作等具有重要作用。

在电力企业运营发展过程中，难免会遇到诸多问题阻碍其健康发展，这就需要对电力企业建设发展给予高度重视。

而在电力企业运营发展过程中，变电检修是电力工作的重要内容之一。

所以，针对上述情况，为了促进变电检修工作可以安全稳定运行，需要不断提升人员的检修业务水平，这样才能保障供电的可靠性、稳定性。

目前，SF6断路器的检修维护是变电检修的重点工作之一，因此需要运检人员对SF6断路器的特点和作用不断进行深挖，掌握核心技术。

关键词：变电检修；SF6断路器特点；措施随着社会经济的不断发展和变化，我国综合国力与之前相比一直呈上升趋势发展，自然也带动着各行各业的发展和进步，特别是电力系统正处于蓬勃发展的状态。

在电力系统不断发展和创新氛围下，势必为电力行业发展提供强有力的支持。

在飞速发展的当下，之前传统的油断路器已经无法满足社会实际发展需求。

针对上述情况，SF6断路器应然而生，并成为电力行业发展中不可缺少的主力军。

SF6断路器作为当下热销产品，不仅在型号、规格、电压等方面与之前相比都做出了较大改善，对于提升日常工作效率方面也有所帮助。

但是，因型号的不断增多以及自动化的提升，也为日后开展运检工作提出严格的标准和要求。

因此，在变电检修工作过程中应当及时对SF6断路器特点及具体维护方法进行探究分析，便于在日后工作过程中，可以将SF6断路器特点、优势充分呈现出来的同时保障其平稳运行。

一、概述............................................................1二、主要特点......................................................1三、产品技术条件................................................2四、产品结构......................................................4五、工作原理......................................................7六、包装、运输、验收及保管.................................9七、安装及运行前检查..........................................9八、断路器的运行维护及检修.................................12九、备品备件，专用工具及附件..............................13十、订货须知及随机文件 (15)LW30-72.5(126)T/T3150-40高压交流断路器目录●企业精神正直 诚信 务实 创新●企业宗旨追求卓越 回报社会公 司 简 介　 山东泰开高压开关有限公司为专业研制开发生产72.5k V 及以上户外高压六氟化硫断路器、全封闭组合电器、敞开式组合电器、插接式组合电器及复合绝缘组合电器等五大系列产品的大型专业化企业。

公司注册资金3亿元，总资产36亿元。

占地面积42万m 2，建筑面积19.5万m 2。

公司多年来综合经济指标列全国高压开关行业前五名，为高压开关行业副理事长单位，公司生产的“泰开”牌高压开关为被评为山东名牌、国家免检产品，并获得了国家专利378项。

公司生产的72.5k V ～550k V 组合电器和断路器在国际著名的荷兰KEMA 试验站和西高所完成型式试验，产品技术水平高、质量稳定可靠、交货及时、服务优良，受到用户的广泛好评，连续多年在国网、南网中标量始终保持前列，并广泛应用于五大发电、石油、化工、冶炼、铁路、新能源发电等行业，产品遍布全国各地，并出口到俄罗斯、印度、孟加拉、伊朗、塞内加尔、巴基斯坦等国家。

六氟化硫断路器开断性能及其应用SF6断路器是采用SF6气体作为灭弧介质和绝缘介质的断路器，由于SF6具有绝缘强度高、灭弧性能强、化学性能稳定等特性，因此SF6断路器既可制成高技术参数，又能较好地适应电网的各种运行方式，日益得到广泛的应用，已成为电力系统中主要控制设备之一。

标签：六氟化硫断路器开断性能应用我国各电压等级电力系统中应用SF6断路器亦越来越多。

为此，进一步了解SF6断路器在电力系统各种运行方式下的开断特性是有必要的。

1 开断短路电流高压断路器开断短路电流的能力决定于断路器在开断短路电流时能否熄弧。

如果弧隙介质强度超过恢复电压强度则电弧熄灭，反之电弧重燃。

可见介质强度恢复得越快，峰值越高，断路器就越容易灭弧。

所以熄弧条件为ui(t)＞uhf(t).ui(t)主要由断路器灭弧装置性能和灭弧介质觉得；uhf(t)主要取决于电网参数。

恢复电压是由瞬态灰度电压和工频恢复电压两部分组成。

虽然瞬态恢复电压出现时间只有几微秒，但却是决定能否灭弧的主要因素。

瞬态恢复电压消失后，过渡到工频恢复电压。

SF6断路器介质强度恢复较空气断路器和油断路器来得快，因此不易被恢复电压击穿而起弧，开断能力大大高于少油和空气断路器。

2 切合空载长线断路器切、合空载长线是电网常见的操作方式。

断路器切合空载长线性能的优劣，对电网安全运行极为重要。

空载长线是一种分布参数电路。

断路器在切空载长线时，其开断电流不大，但在开断过程中当电流过零电弧熄灭时，线路电容的充电电压保持不变，电源电压仍按工频电压变化，因此断口间电压：U=电源电压－电容上充电电压=Umaxsin(wt＋φ)－UC0式中：Umax—电源电压幅值；φ—初相角；UC0—中充电电压起始值，一般其数值与Umax相等。

如果在wt＋φ=■时线路被开断，经半周波后wt＋φ=■π，电源电压达到反向幅值，此时断口见电压为：U=Umaxsin■π－UC0=－2Umax在开断空载长线时，如果断口不发生重燃，即仅出现2Umax的电压，如此时断口间绝缘强度超过2Umax，则电弧熄灭；否则电弧重燃，在线路中产生高频振荡，线路过电压倍数随重燃次数的增加而增加，如断口发生多次重燃，在线路电容C上可能产生3、5、7倍过电压，威胁电网和设备的安全。

用户登陆:|规程预案首页|法规政策|规定标准|电力规范|电力规程|电力预案|电力规约|QC 成果|标准化|您现在的位置： 中国电力资料网 >> 规定标准 >> 正文 六氟化硫断路器通用技术条件作者：佚名 文章来源：不详 点击数：577 更新时间：2006-5-18机械电子工业部专业标准六氟化硫断路器通用技术条件ZBK43001-88本标准适用于额定电压3～500kV ，频率50Hz 的户内，户外六氟化硫断路器。

除本标准规定外，六氟化硫断路器应符合GB1984《交流高压断路器》国家标准。

| 网站首页 | 电力新闻 | 配电资料 | 变电资料 | 输电资料 | 发电资料 | 供电站所 | 用电营销 | 设为首页| 继电保护 | 规程预案 | 电能计量 | 电力事故 | 电力工程 | 电力题库 | 电力范文 | 电力论文 | 加入收藏| 电力设备 | 企业管理 | 安全管理 | 电力标准 | 电力调度 | 电力下载 | 电力商城 | 电力论坛 | 全站地图注：超出本标准的特殊要求由用户和制造厂协商。

1 使用环境条件正常使用环境条件按GB1984规定。

2 名词术语本标准所用的一般名词术语应符合GB2900.1《电工名词术语基本名词术语》、GB2900.20《电工名词术语高压开关设备》GB2900.19《电工名词术语高电压试验技术和绝缘配合》和GB7674《六氟化硫封闭式组合电器》标准。

2.1 绝缘外壳式以瓷套或环氧制品等绝缘件作为灭弧室外壳和对地绝缘的六氟化硫断路器，如通常所称的瓷套支柱式和绝缘筒式等。

2.2 金属外壳式以金属作为外壳并直接接地的六氟化硫断路器，如通常所称的罐式和封闭式等。

2.3 额定短路开断电流下的累计开断次数指断路器在不检修条件下能开断额定短路开断电流的次数。

3 基本分类和额定参数3.1 基本分类见下表：3.2 额定参数3.2.1 除本标准规定外，六氟化硫断路器额定参数按GB1984规定。

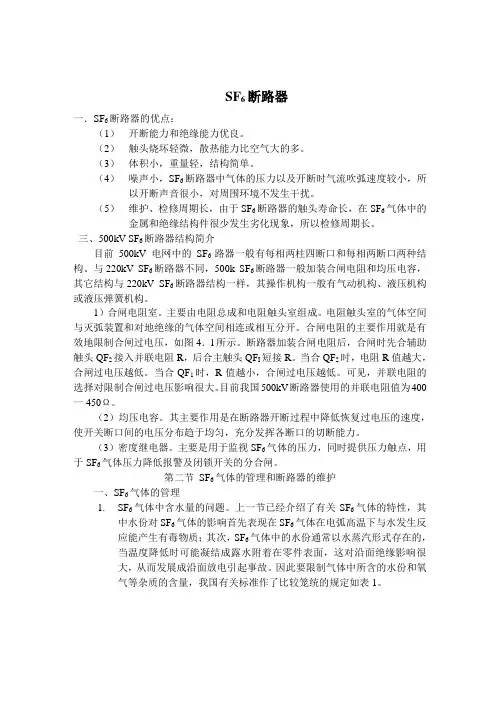

SF6断路器一．SF6断路器的优点：（1）开断能力和绝缘能力优良。

（2）触头烧坏轻微，散热能力比空气大的多。

（3）体积小，重量轻，结构简单。

（4）噪声小，SF6断路器中气体的压力以及开断时气流吹弧速度较小，所以开断声音很小，对周围环境不发生干扰。

（5）维护、检修周期长，由于SF6断路器的触头寿命长，在SF6气体中的金属和绝缘结构件很少发生劣化现象，所以检修周期长。

三、500kV SF6断路器结构简介目前500kV电网中的SF6路器一般有每相两柱四断口和每相两断口两种结构。

与220kV SF6断路器不同，500k SF6断路器一般加装合闸电阻和均压电容，其它结构与220kV SF6断路器结构一样，其操作机构一般有气动机构、液压机构或液压弹簧机构。

1）合闸电阻室。

主要由电阻总成和电阻触头室组成。

电阻触头室的气体空间与灭弧装置和对地绝缘的气体空间相连或相互分开。

合闸电阻的主要作用就是有效地限制合闸过电压，如图4．l所示。

断路器加装合闸电阻后，合闸时先合辅助触头QF2接入并联电阻R，后合主触头QF I短接R。

当合QF2时，电阻R值越大，合闸过电压越低。

当合QF1时，R值越小，合闸过电压越低。

可见，并联电阻的选择对限制合闸过电压影响很大。

目前我国500kV断路器使用的并联电阻值为400一450Ω。

（2）均压电容。

其主要作用是在断路器开断过程中降低恢复过电压的速度，使开关断口间的电压分布趋于均匀，充分发挥各断口的切断能力。

（3）密度继电器。

主要是用于监视SF6气体的压力，同时提供压力触点，用于SF6气体压力降低报警及闭锁开关的分合闸。

第二节SF6气体的管理和断路器的维护一、SF6气体的管理1.SF6气体中含水量的问题。

上一节已经介绍了有关SF6气体的特性，其中水份对SF6气体的影响首先表现在SF6气体在电弧高温下与水发生反应能产生有毒物质；其次，SF6气体中的水份通常以水蒸汽形式存在的，当温度降低时可能凝结成露水附着在零件表面，这对沿面绝缘影响很大，从而发展成沿面放电引起事故。

1.SF6断路器的特点1.1 SF6气体特性简介：SF6是无色、无味、无毒，不可燃的惰性气体，具有优异的冷却电弧特性，介电强度远远超过传统的绝缘气体。

在均匀电场下，SF6的介质强度为同一气压下空气的2.5—3倍，在4个大气压下，其介质电强度与变压器油相当。

由于SF6的介质强度高，对相同电压级和开断电流相近的断路器，SF6的串联断口要少。

例如：220kV少油断路器要4个断口，500kV少油开关要6-8个断口，而220kVSF6断路只要1个断口，500kVSF6断路器只要3-4个断口。

一是因为SF6的分子量大，比热大，其对流的传热能力优于空气，二是SF6在高温下的分解特性，在分解反应过程中吸收能量。

SF6这种优良导热性能，是形成SF6灭弧性能的原因之一；另外，SF6吸附自由电子而形成负离子的现象也是其成为优良灭弧介质的原因。

1.2 SF6断路器具有下列优点：六氟化硫断路器具有断口电压高、开断能力强、允许连续开断次数多，噪声低和无火花危险，而且断路器尺寸小、重量轻、容量大、维修量少、检修周期长等优点。

这些优点使传统的油断路器和压缩空气断路器无法与其相比，在超高压领域中几乎全部取代了其他类型断路器；另外在中压配电方面，六氟化硫断路器具有在开断容性电流时不重燃，以及开断感性电流时不产生过电压等优点，正逐步取代其他类型的断路器。

六氟化硫断路器的优良性能得益于SF6气体良好的灭弧特性。

1.3检修维护方面，SF6断路器比油断路器省时省力。

规程规定高压油断路器每3~5年需要大修一次，一台断路器需要12人次/天；一台DW2 -35需要6人次/天，并且需要更换大量的绝缘油，还需要吊车等大型作业工具。

而SF6断路器的检修周期为10年，仅需3人次/天的检查任务，即可检查所有项目。

1.4 SF6断路器所配用机构为弹簧储能型，优于油断路器所用电磁或液压机构。

油断路器配用的电磁机构需要大功率的合闸电源，给运行维护带来一定的不便，所用的液压机构，每到高温天气容易发生泄压、渗漏油等问题。

1、高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的安全运行。

1)能切断或闭合高压线路的空载电流。

2)能切断与闭合高压线路的负荷电流。

3)能切断与闭合高压线路的故障电流。

4)与继电保护配合，可快速切除故障，保证系统安全运行。

2、 SF6是一种惰性化学气体，无色、无臭、无毒、不燃、比空气重5倍，它具有很强的负电性能吸附电子形成惰性离子，由于具有这种特性，在SF6气体中很难存在自由电子，因此，它是一种绝缘强度高，灭弧性能好的气体介质，其灭弧能力比空气高100倍，而且在电弧熄灭后能很快恢复绝缘。

它在使用中的主要优点是：（1）.开断容量大： SF6断路器的开断电流目前已达40－63KA，最大电流达80KA。

（2）.电器寿命长：检修周期可长达10－20年。

（3）.开断性能好：不仅开断短路性能好，而且具有开断空载长线路和空载变压器不重燃、过电压低等优点。

（4）.灭弧室断口耐压高：目前已达到单断口245千伏，50千安的水平。

因此断路器的结构简单、紧凑、占地面积小。

（5）.安全：无火灾和爆炸危险。

在使用过程中应注意：运行中应密切注意断路器的漏气率，其压力应保持在0.5－0.7兆帕之间，如果压力降低应补充，如果漏气量大，应立即停电检修。

在SF6气体大量外漏的场所，应先将SF6气体排出，才能允许人员进入。

3、母线的作用是什么在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。

母线的作用是汇集、分配和传送电能。

由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。

母线按结构分为硬母线和软母线。

硬母线又分为矩形母线和管形母线。

（3）弹簧机构故障，调节合闸弹簧和检查储 能电机电源回路。停电处理。 （4）点此操作机构分合闸失灵，如直流控制 保险熔断，断路器辅助触点转换不到位或接 触不良，断线短路。根据情况停电处理。
谢谢
一般吹弧的主要措施是用气体或油流吹弧 ，其中包括横吹或纵吹。用两个或两个以上的 断口熄弧，比单口拉弧更长，速度更快。
三、断路器的分类 LW10B-252(H)/4000-50
1．多油断路器：利用绝缘油作为灭弧介质、 相间及相对地绝缘介质。 2．少油断路器：绝缘油只作灭弧介质。载流 部分是借空气和陶器绝缘材料或有机绝缘材料 来绝缘，灭弧方式多为横向吹动电弧。 3．空气断路器：利用压缩空气的吹动来熄灭 电弧的。和控制断路器的分合阐动作。 4．SF6断路器：用SF6气体作绝缘和灭弧介质。 5．磁吹式断路器：当电弧电流通过吹弧线圈 以产生磁束来吹弧及消弧。
SF6断路器构造及其工作原 理
一、断路器的作用：
高压断路器在正常运行时用它接通或切 断负荷电流；在电气设备或线路发生短路 故障或严重过负荷时，由继电保护装置控 制其自动迅速地切断故障电流，切断发生 短路故障的设备或线路，以防止扩大事故 范围。 二、断路器的功能
(1)控制作用。根据电力系统运行的需要， 将部分或全部电气设备，以及部分或全部 线路投人或退出运行。
SF6断路器的优缺点
1、优点 （1）开断能力强 （2）允许开端次数较多 （3）噪音小，无火灾危险，可重复使用 2、缺点 在过于频繁的操作中，由于电弧的作用分解 SF6气体产生有腐蚀性的气体，对触头及瓷
绝缘有损害。
断路器的巡视检查
一、空气断路器的正常巡视内容 （1）检查压缩空气的压力是否正常。 （2）空气系统的阀门、通道、储气筒等处有
2、接触发热 （1）开断容量不足，过负荷，切除大电流故 障。 （2）机构原因合闸不到位。引起动静触头接 触不良发热，同时断路器引线也会应接触面 氧化，连接螺栓松动而发热。 ★ 申请转移负荷和停电处理；对油断路器应 控制其开断短路电流的次数，严格检查质量 。

六氟化硫断路器一、六氟化硫断路器六氟化硫断路器是利用六氟化硫气体作为绝缘介质和灭弧介质的新型高压断路器.纯净的六氟化硫气体是无色、无嗅、不燃、无毒的惰性气体,具有良好的绝缘性能和灭弧性能，其灭弧能力比空气高一百倍.六氟化硫断路器是利用高压力的六氟化硫气体，在灭弧室的喷口及触头间形成高压气流来吹灭电弧的，吹弧用的六氟化硫气体压力高达1~1。

5MPa。

二、六氟化硫断路器的结构结构图结构特点1、开断能力强六氟化硫断路器是通过吹出SF6气体来完成吹弧，它的吹弧速度快、燃弧时间短、开断电流大，能有效保护中、高压电路的安全。

六氟化硫断路器在断开电容或电感电流后，不存在重燃和复燃的危险。

2、电气寿命长50kA满容量连续开断可达19次，累计开断电流可达4200kA，检修周期长，适于频繁操作。

3、绝缘水平高六氟化硫气体在0.3MPa气压时，通过了各种绝缘试验并有较大裕度。

累计开断电流3000kA以后,在0.3MPa气压下每个断口还可耐受工频电压250kV达1min，将六氟化硫气体减至零表压仍可耐受工频电压166.4kV5min。

4、密封性能好六氟化硫气体含水量低；灭弧室、电阻和支柱分成独立气隔，现场安装时不用打开，安装好后用自动接头连通；安装检修方便，并可防止脏物和水分进入断路器内部。

5、操作功率小,缓冲平稳机构工作缸与灭弧动触头的传动比为1：1，机构特性稳定.机构特性稳定性可达3000次，机构寿命研究试验做到10000次，操作噪声小于90dB。

三、六氟化硫断路器的作用六氟化硫断路器适用于开断重要负荷的场所，作为发电厂、变电所等输变电系统的控制和保护开关,亦可作为电力系统的控制和保护之用的联络断路器。

四、六氟化硫断路器的优缺点1、优点:开断能力强，断口电压便于做得较高，允许连续开断次数较多,适于频繁操作，噪音小。

无火灾危险等。

2、缺点：它的电气性能受电场均匀程度及水分等杂质影响特别大，故对SF6断路器密封结构。

元件结构及SF6气体本身质量的要求相当严格。

断路器专用六氟化硫（SF6）气体的特性SF6气体具有良好的绝缘和灭弧性能，使SF6断路器具有如下如下优点：开断能力强、断口电压便于做得很高、允许连续断开次数较多。

适用于频繁操作、噪音小，无火灾危险，机电磨损小等条件是一种性能优异的“无维修”断路器。

在高压电网中应用越来越多。

常用的SF6断路器有LN1-35型、HB36型两种。

纯净的SF6气体是具有良好的灭弧介质，若用于频繁操作的低压电器中，由于频繁操作的电弧作用，金属蒸气与SF6气体分解物起反应，结合而生成绝缘性很好的细粉末（氢氟酸盐、硫基酸盐等），沉积在触头表面，并严重腐蚀触头材料，从而使接触电阻急剧增加，使充有SF6气体的密封触头不能可靠的工作。

因此对于频繁操作的低压电器不宜用SF6做灭弧介质。

因为SF6气体在放电时的高温下会分解出有腐蚀性的气体，对铝合金有严重的腐蚀作用，对酚醛树脂层压材料、瓷绝缘也有损害。

若把SF6和N2混合使用，当SF6 量超过20%~30%时，其绝缘强度已和全充SF6时绝缘强度相同，而腐蚀性又大大减少，因此SF6常混合N2使用。

在SF6断路器中，SF6气体的含水量必须严格规定不能超过标准。

水分会与电弧分解物中的SF4产生氢氟酸（H2O+SOF2+2HF）而腐蚀材料，当水分含量达到饱和时，还会在绝缘件表面凝露，使绝缘强度显著降低，甚至引起沿面放电。

运行经验及上述分析都表明：SF6断路器由于绝缘结构体积较小，若SF6气体的含水量较高，则将使绝缘水平大大下降，接触电阻急剧增加，在运行中已发生损坏或爆炸事故。

因此各制造厂及运行部门都要求有严格的密封工艺，同时规定SF6气体的含水量不得超过标准。

我国的标准是SF6气体的含水量应小于300ppm（容积比）.SF6断路器以SF6气体为灭弧介质，在正常情况下，SF6是一种不燃、无臭、无毒的惰性气体，密度约为空气的2倍。

但SF6气体在电弧作用下，小部分会被分解，生成一些有毒的低氟化物，如SOF2、SF4、SOF4和SO2P2等。

LW3-12系列六氟化硫断路器三级共箱式，结构简单，布置紧凑。

动力输出为转动式，密封效果好。

LW3-10l,ll型户外高压六氟化硫断路器—W3-10I、U型户外高压六氟化硫断路器是以SF6气体作为绝缘和灭弧介质的新型户外高压断路器。

灭弧室采用旋弧原理，断路器和操作机构为整体结构。

与其它10kV 户外断路器相比，本产品具有结构简单、灭弧和绝缘性能可靠、操作功小、额定参数高、电寿命和不检修周期长等显著优点。

产品分为I、n型两种。

I型断路器配手动储能弹簧操作机构，本体内A相和C相装有保护用的3级电流互感器，具有手动开断、手动关全和过电流（或短路）自动脱扣开断三种功能。

n型断路器电动储能弹簧操作机构，具有电动储能、关合、开断、手动储能、关合开断和过电流（或短路）自动脱扣（内装或外接电流互感器来实现）等多种功能，不但可实现手动就地操作而且可实现远距离控制和自动重合闸操作。

L W 3 - )0 1 KEGI 400630- 6 3 3 12 5 1«ECiT迪路开斷电逹Z«定咆盘仏〕TiV II ：为手孟»龍課「||播前軌曲，II里为盘S逬电初WI廨IM T'W ff極动tfl MU：」型为鸟盅电逵出动机Ms频疋雜斡说计停号户井，A翼世《LW8-40.5 型户外高压SF6断路器LW8-40.5型闪氟化硫断路器是户外的高压开关设备，适用于三相交流50Hz 35kV 电力系统，起控制和保护作用，可用来分、合额定电流和故障电流，也可用于频繁操作、 切合电容器级及作联络断路器等场合。

该断路器配用 CT14型弹簧操动机构。

序号名称单位数据1 额定电压 kV 40.52 最高电压 kV 40.54 额定电流 A1600/20001 1600/2000/2500/31505 机械寿命次50006 sf6额定压力（20 C 时表压）MPa 0.40 0.50 7 闭锁压力（20 C 时表压）MPa 0.3 0.40 8 最抵使用环境温度 C -40 -309 额定短路开断电流 kA 20 25 25 31.5 10 额定短路关合电流（峰值）kA 506363 8018 额定操作顺序分-03s —合分-180s —合分19 额定开合单个电容器组电流A 40020 年漏气率% /年 <1 21六氟化硫气体水份含量（20 C 时） uL/L < 15022配CT14型弹簧操动机构的额定操作电压AC/DC:380/220V/110V合闸线圈、分闸线圈电压V 交流：220380 直流：48 110 220储能电机电压V 交流：220 直流：220/11023 六氟化硫气体重量 Kg 8 24断路器（包括操动机构）重量kg1400.&30 彳 JAI SS50274C6304101£65ft340960LW8A-40.5型户外高压六氟化硫断路器序号名称 单位 数 据1 额定电压 kV 40.52 最高电压 kV 40.54 额定电流 A1600/20001600/2000/2500/3150 5 机械寿命次50006 sf6额定压力（20 C 时表压）MPa 0.40 0.50 7 闭锁压力（20C 时表压） MPa 0.3 0.409 额定短路开断电流kA 20 1252531.516 合闸时间（额定操作电压下） S < 0.1 17 分闸时间（额定操作电压下）S< 0.0618 额定操作顺序分-03s —合分-180s —合分19 额定开合单个电容器组电流A 40020 年漏气率% /年 < 1 21六氟化硫气体水份含量（20 C 时） uL/L < 15022 配CT14型弹簧操动机构的额定操作电压AC/DC:380/220V/110V 合闸线圈、分闸线圈电压V 交流：220 380直流：48 110 220储能电机电压 V 交流：220直流：220/11023 六氟化硫气体重量Kg 5 24断路器（包括操动机构）重量kg1000LW16-40.5型六氟化硫断路器卜,4LW16-40.5型六氟化硫断路器为户外瓷瓶支柱式结构,配CT10A型弹簧操动机构，机构与本体具有高型、平行、平行加长、垂直等多种布置形式，整体体积小，重量轻、结构简单、操作功小、安装调试方便。

三、SF6断路器的检修、调试
5）操动机构、传动部分、紧固螺栓（销钉） 检查及润滑可动部位。
6）检查、清扫辅助开关触头。 7）检查、清扫控制回路的端子。 8）消除运行中的缺陷。 （3）临时检修可根据具体情况决定检修项目。
三、SF6断路器的检修、调试
（二）检修的准备工作 1、检修应具备的条件 （1）检修人员必须了解SF6气体的特征和管
一﹑概述
• 1.SF6特性
• SF6气体比空气重5.135倍，一个大气压时，其沸点为60℃。在150℃以下时，SF6有良好的化学惰性，不与断 路器中常用的金属、塑料及其他材料发生化学作用。在大 功率电弧引起的高温下分解成各种不同成分时，电弧熄灭 后的极短时间内又会重新合成。 SF6中没有碳元素，没有 空气存在，可避免触头氧化。SF6的介电强度很高，且随 压力的增高而增长。在1大气压下，SF6的介电强度约等 于空气的2～3倍。绝对压力为3大气压时，SF6的介电强 度可达到或超过常用的绝缘油。SF6 灭弧性能好，在一个 简单开断的灭弧室中，其灭弧能力比空气大100倍。在 SF6中，当电弧电流接近零时，仅在直径很小的弧柱心上 有很高的温度，而其周围是非导电层。这样，电流过零后， 电弧间隙介电强度将很快恢复。
二、SF6断路器结构原理
（三）灭弧单元
1.灭弧室分类
（1）双压式灭弧室。它的灭弧室有两个压力系统， 一个为压力约0.3—0.6MPa的压力系统。（主要 用于内间的绝缘），另一个为压力一般约1.4— 1.6MPa的高压系统（用于灭弧）。
（2）单压式断路器中，只充有一种压力（0.3— 0.6MPa）的SF6气体，在分段过程中，电弧靠开 断时与触头同时运动的压气活塞形成高压力SF6 气流来灭弧。目前一般采用单压式，而双压式结 构工艺复杂，现已被淘汰。
