云南民族大学期末DSP技术A答案

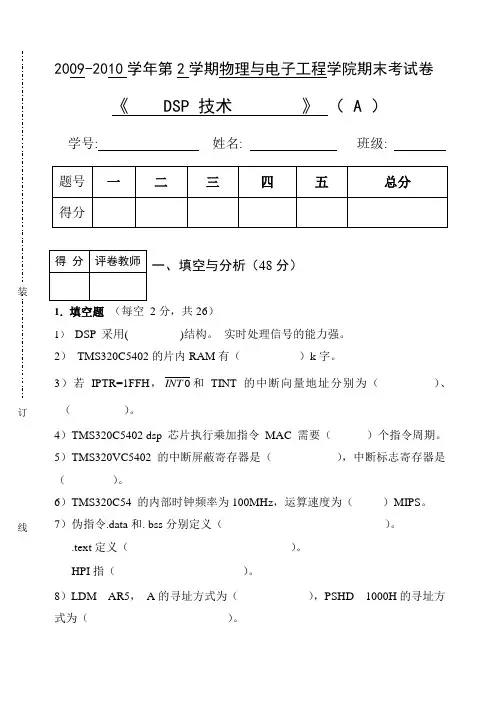

2009-2010学年第2学期物理与电子工程学院期末考试卷《 DSP 技术 》 （ A ）学号: 姓名: 班级:一、填空与分析（48分） 1．填空题 （每空 2分，共26） 1） DSP 采用( )结构。

实时处理信号的能力强。

2） TMS320C5402的片内RAM 有（ ）k 字。

3）若IPTR=1FFH ，0INT 和TINT 的中断向量地址分别为（ ）、（ ）。

4）TMS320C5402 dsp 芯片执行乘加指令 MAC 需要（ ）个指令周期。

5）TMS320VC5402 的中断屏蔽寄存器是（ ），中断标志寄存器是（ ）。

6）TMS320C54 的内部时钟频率为100MHz ，运算速度为（ ）MIPS 。

7）伪指令.data 和. bss 分别定义（ ）。

.text 定义（ ）。

HPI 指（ ）。

8）LDM AR5， A 的寻址方式为（），PSHD 1000H 的寻址方式为（ ）。

2．分析下列指令的执行结果（每小题5分，共15分）（1）LD *AR4+，B执行前AR4=0110H , B=00 0000 1111H，（0110H）=1000H执行后AR4= B=该指令执行操作：（2）AND A, 2, B执行前A=00 0000 3200H, B=00 0000 1800H执行后A= B=该指令执行操作：（3）MAC * AR2+，AA=00 0000 0004H，AR2=0100H , (0100H)=0004H, T=0006H, FRCT=0 执行后AR2= ；A= T=该指令执行操作：3．程序添加注释, 分析程序的功能(7分).title “exam.asm”；.mmregs ；.bss x, 8 .data ；MTABL: .word 1,4, 2, 4, 5, 8, 9, 12 ；.text ；main:STM #x, AR4 ；RPT #7 ；MVPD MTBL,*AR4+ ；. end程序功能为：1．(10分)简述TMS320VC54X DSP 中断的实现过程（可用流程图说明）2．(10分)TMS320VC54X DSP Bootloader的方法有哪些？加载的目的是什么？如何实现并行HPI加载？1．（10）若x= -6.25，y=0.625，1）采用Q3.12 格式表示为x2）Q0.15 格式表示为y3）用Q3.12 格式计算z=x+y2．（10分）TMS320C5402 的内部时钟频率为16.384MHz，打算用定时器实现10mS的定时，如果TDDR=9，试计算寄存器PRD的初值,。

dsp原理期末考试试卷和答案**DSP原理期末考试试卷**一、单项选择题（每题2分，共20分）1. DSP芯片中，以下哪个不是其主要特点？A. 高速处理能力B. 低功耗C. 大容量存储D. 可编程性2. 在DSP系统中，以下哪个不是数据转换器的类型？A. A/D转换器B. D/A转换器C. I/O转换器D. V/F转换器3. 以下哪个不是DSP编程语言？A. C语言B. Assembly语言C. Fortran语言D. MATLAB4. DSP芯片中，哪个寄存器用于存储程序计数器？A. PCB. ARC. DRD. SR5. 在DSP中，以下哪个指令不是算术运算指令？A. ADDB. SUBC. MPYD. MOV6. DSP芯片中，以下哪个不是中断类型？A. 外部中断B. 定时器中断C. 串行通信中断D. 算术溢出中断7. 在DSP系统中，以下哪个不是模数转换器（ADC）的特性？A. 分辨率B. 采样率C. 量化误差D. 存储容量8. DSP芯片中，以下哪个不是指令周期的组成部分？A. 取指周期B. 执行周期C. 存储周期D. 写回周期9. 在DSP编程中，以下哪个不是循环控制指令？A. FORB. WHILEC. DOD. JMP10. DSP芯片中，以下哪个不是系统时钟的来源？A. 外部晶振B. 内部RC振荡器C. 外部时钟信号D. 软件生成时钟二、填空题（每题2分，共20分）1. DSP芯片的全称是__________。

2. 在DSP系统中，A/D转换器的分辨率是指能够区分的最小电压变化，通常用__________位来表示。

3. DSP编程中，汇编语言的指令通常由__________和__________两部分组成。

4. 在DSP系统中，__________是一种常用的数字信号处理算法，用于减少信号的频带宽度。

5. DSP芯片的指令集通常包括算术运算、逻辑运算、数据传输和__________等指令。

dsp大学期末考试试题及答案一、选择题（每题2分，共20分）1. DSP（数字信号处理）的全称是什么？A. Digital Signal ProcessingB. Digital Sound ProcessingC. Data Signal ProcessingD. Digital Storage Processing答案：A2. 在DSP系统中，以下哪个不是数字滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 线性滤波器答案：D3. 下列哪个算法不是用于数字信号处理的？A. FFT（快速傅里叶变换）B. DCT（离散余弦变换）C. JPEG（联合图像专家组）D. MDCT（修改离散余弦变换）答案：C4. 在DSP中，以下哪个是用于实现信号采样的设备？A. ADC（模数转换器）B. DAC（数模转换器）C. CPLD（复杂可编程逻辑器件）D. FPGA（现场可编程门阵列）答案：A5. 下列哪个参数不是描述数字信号的？A. 幅度B. 频率C. 相位D. 电阻答案：D6. 在DSP中，以下哪个指标用于衡量信号的频域特性？A. 幅度谱B. 相位谱C. 功率谱D. 所有选项答案：D7. 下列哪个选项不是DSP系统设计的关键考虑因素？A. 处理速度B. 内存容量C. 电源电压D. 信号带宽答案：C8. 在DSP编程中，以下哪个不是常用的编程语言？A. C语言B. C++语言C. MATLABD. VHDL答案：C9. 下列哪个不是DSP系统的应用领域？A. 音频处理B. 图像处理C. 无线通信D. 机械制造答案：D10. 在DSP系统中，以下哪个是用于实现信号放大的组件？A. 运算放大器B. 滤波器C. 调制器D. 编码器答案：A二、填空题（每题2分，共20分）1. DSP技术在______和______处理中具有广泛应用。

答案：数字信号；模拟信号2. 一个典型的DSP系统包括______、______和______。

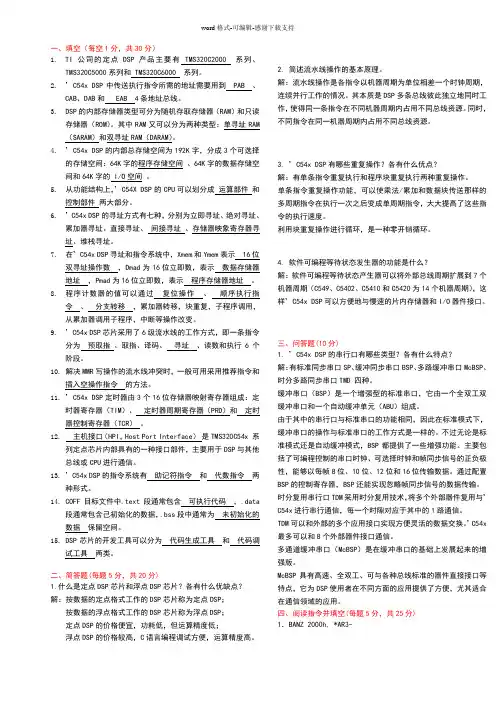

一、填空（每空1分，共30分）1.TI公司的定点DSP产品主要有 TMS320C2000 系列、TMS320C5000系列和 TMS320C6000 系列。

2.’C54x DSP中传送执行指令所需的地址需要用到 PAB 、CAB、DAB和 EAB 4条地址总线。

3.DSP的内部存储器类型可分为随机存取存储器（RAM）和只读存储器（ROM）。

其中RAM又可以分为两种类型：单寻址RAM （SARAM）和双寻址RAM（DARAM）。

4.’C54x DSP的内部总存储空间为192K字，分成3个可选择的存储空间：64K字的程序存储空间、64K字的数据存储空间和64K字的 I/O空间。

5.从功能结构上，’C54X DSP的CPU可以划分成运算部件和控制部件两大部分。

6.’C54x DSP的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、间接寻址、存储器映象寄存器寻址、堆栈寻址。

7.在’C54x DSP寻址和指令系统中，Xmem和Ymem表示 16位双寻址操作数，Dmad为16位立即数，表示数据存储器地址，Pmad为16位立即数，表示程序存储器地址。

8.程序计数器的值可以通过复位操作、顺序执行指令、分支转移，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。

9.’C54x DSP芯片采用了6级流水线的工作方式，即一条指令分为预取指、取指、译码、寻址、读数和执行6个阶段。

10.解决MMR写操作的流水线冲突时，一般可用采用推荐指令和插入空操作指令的方法。

11.’C54x DSP定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM）、定时器周期寄存器（PRD）和定时器控制寄存器（TCR）。

12.主机接口（HPI，Host Port Interface）是TMS320C54x 系列定点芯片内部具有的一种接口部件，主要用于DSP与其他总线或CPU进行通信。

13.’C54x DSP的指令系统有助记符指令和代数指令两种形式。

dsp技术及应用期末考试题及答案一、选择题（每题2分，共20分）1. 数字信号处理（DSP）技术主要应用于以下哪个领域？A. 计算机编程B. 通信系统C. 机械制造D. 农业科学答案：B2. 下列哪个不是数字信号处理的基本步骤？A. 采样B. 量化C. 编码D. 滤波答案：C3. 在数字滤波器设计中，低通滤波器的截止频率通常定义为：A. 滤波器的中心频率B. 滤波器的带宽C. 滤波器的半功率点D. 滤波器的增益答案：C4. 数字信号处理中，傅里叶变换的主要作用是将信号从哪个域转换到哪个域？A. 时域到频域B. 频域到时域C. 空间域到时间域D. 时间域到空间域答案：A5. 下列哪个算法不是用于数字信号处理中的快速傅里叶变换（FFT）？A. Cooley-Tukey算法B. Rader算法C. 快速卷积算法D. 快速排序算法答案：D二、填空题（每空2分，共20分）6. 数字信号处理中，_______ 是指信号在时间上是离散的。

答案：采样7. 在数字信号处理中，_______ 是指信号在幅度上是离散的。

答案：量化8. 一个数字滤波器的阶数是指滤波器中延迟元素的_______。

答案：数量9. 数字信号处理中的窗函数用于_______ 信号，以减少频谱泄露。

答案：截断10. 快速傅里叶变换（FFT）是一种高效的算法，用于计算_______。

答案：离散傅里叶变换（DFT）三、简答题（每题10分，共30分）11. 简述数字信号处理中采样定理的重要性及其内容。

答案：采样定理是数字信号处理中的基本理论，它规定了在不失真地恢复模拟信号的条件下，采样频率应大于信号最高频率的两倍。

这一定理对于信号的数字化和信号的重建至关重要。

12. 解释什么是数字滤波器，并简述其分类。

答案：数字滤波器是一种对数字信号进行滤波处理的系统，它可以通过软件实现，也可以通过硬件实现。

数字滤波器主要分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器，它们分别用于通过或阻止信号的特定频率成分。

dsp期末考试试题及答案# dsp期末考试试题及答案一、选择题（每题2分，共20分）1. 数字信号处理中的“数字”指的是什么？A. 信号的数字化表示B. 信号的模拟表示C. 信号的频率特性D. 信号的幅度特性答案：A2. FFT算法的主要优点是什么？A. 计算速度快B. 易于编程实现C. 适用于所有类型的信号D. 可以用于实时信号处理答案：A3. 下列哪个不是数字滤波器的设计方法？A. 窗函数法B. 巴特沃斯法C. 卡尔曼滤波D. 切比雪夫法答案：C4. 离散时间信号的傅里叶变换（DTFT）是连续的还是离散的？A. 连续的B. 离散的C. 既连续又离散D. 都不是答案：A5. 采样定理指出，采样频率至少应该是信号最高频率的多少倍？A. 1倍B. 2倍C. 3倍D. 4倍答案：B...（此处省略其他选择题，共10题）二、简答题（每题10分，共20分）1. 解释什么是离散傅里叶变换（DFT）以及它与连续傅里叶变换（FT）的区别。

答案：离散傅里叶变换（DFT）是一种将离散时间信号转换为频域表示的方法。

它是一种离散的变换，意味着输入和输出都是离散的。

DFT通常用于数字信号处理中，可以计算出信号在各个频率上的幅度和相位。

与DFT不同，连续傅里叶变换（FT）是将连续时间信号转换为连续的频域表示，它适用于模拟信号处理。

2. 简述数字滤波器的基本概念及其分类。

答案：数字滤波器是一种对数字信号进行处理的系统，它允许某些频率的信号通过，同时抑制或减少其他频率的信号。

数字滤波器可以根据它们的频率响应特性进行分类，主要分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

每种类型的滤波器都设计用于处理特定频率范围内的信号。

三、计算题（每题15分，共30分）1. 给定一个离散时间信号 x[n] = {1, 2, 3, 4}，计算其DFT X[k]。

答案：X[k] = DFT{x[n]} = Σ_{n=0}^{N-1} x[n] * e^(-j * 2π * k * n / N)其中，N=4，计算得到 X[k] 的值。

在节电模式下，使之更适合于手机。

(7)在片仿真接口，片上的JTAG接口符合IEEE149.1边界扫描逻辑接口标准，可与主机连接，用于芯片的仿真和测试。

9．定时器由哪些寄存器组成，他们是如何工作的？答：定时器主要由3个寄存器所组成，包括定时寄存器TIM 、定时周期寄存器 PRD 、定时控制寄存器TCR。

定时寄存器TIM是一个减1计数器，提供定时器目前的计数值；周期定时器PRD用来存取定时时间常数；定时控制寄存器TCR中包含定时器的控制位和状态位，可以使能和屏蔽定时器，决定定时器的工作模式，用来控制定时器的操作。

二、指令解释1、MAC *AR3+，*AR4+，A，B；B=A-*AR3+*AR4；AR3=AR3+1；AR4=AR4+12、SUB #12345，8，A，B；B=A-12345<<83、ADD *AR2+，*AR2-，A；A=*（AR2）+*（AR2+1）4、RPT #99NOP；重复NOP100次5、MVDD *AR3+，*AR5+；数据存储器内部传送数据AR3→AR5，且指令结束后AR3与AR5加16、ABDST *AR3+，*AR4+；B=(*AR3-*AR4）<<167、CALA A；按累加器规定的地址调用子程序8、ST T，*AR7- *AR7=T,AR7=AR7-19、DST B，*AR1+ AR1=B,AR1=AR1+110、STA， *AR4+||LD *AR4-，A AR4=A,AR4=AR4+1|| A=AR4,AR4-111、LD #0032H，4，A；立即数0032H先左移4位后，再加载累加器A12、STM #1000H,*AR2；立即数1000H存储到AR2指向的地址单元13、MAC #345，A，B；立即数345与T寄存器内值相乘后与累加器A相加，结果加载累加器B14、MVDD *AR3-，100H；AR3指向的地址单元的值传送给地址100H，AR3中地址减一15、LDM *AR1，A；AR1指向的地址单元的值加载到累加器A16、LD #80H， A 把立即数80H装入累加器17、WRITA SMEM 把Smem所指定的数据存储单元中的一个数传送到累加器A所指定的成序存储单元18、PORTR FIFO,*AR5 把一个数从端口为FIFO的I/O口复制到AR5寄存器所指向的数据存储单元中19、LDM MMR ，A ；将MMR 装入累加器A 中20、MVKD SAMPLE,*AR521、ADD *AR3+,14,A ；将AR3左移14加上A →AAR3=AR3+122、MPYA TEMP2；B<=A.Temp2.T=Temp223、STA ， *AR4+||LD *AR4-，A24、DST B ，*AR1-； B 存到长字单元 AR1中，且AR 减125、MACD *AR2-,COEFFS,A26、STL A ，@quot；将 累加器A 的低16位字存放在quot 的存储单元中27、ADD #4568H ，8，A ，B；将4568H 左移8位与A 相加，赋给B28、LDM AR1，A；存储器映像寄存器寻址方式，将映像寄存器加载累加器AR1 → A 的低位，其余位置为029、MVDD *AR3+，*AR5+；数据存储器内部传送数据AR3→AR5，且指令结束后AR3与AR5加130、MPYA TEMP2；B<=A.Temp2.T=Temp2四、编程1．用汇编语言编制计算的程序。

题号 题号一 二 三 四 总分 统分人题分 24 26 10 40 100 得分 一、选择题（每题2分，共20分） 得分| |阅卷人| 1、下列属于数字信号特征的是（ ） A. 时间离散、幅值连续 B. 时间连续、幅值连续C. 时间连续、幅值量化D. 时间离散、幅值量化 2、设x(n)是输入序列，y(n)是输出序列，则下列属于因果系统 的是( ) A. y(n)=x(n+2) B. y(n)=cos(n+1)x(n) C. y(n)=x(2n) D. y(n)=x(-n)3、设x(n)是输入序列，y(n)是输出序列，则下列属于线性系统 的是( )。

A. y(n)=x 2(n) B. y(n)=4x(n)+6C. y(n)=x(n-n0)D. y(n)=e x(n) 4、下列表达式正确的是（ ）。

0. ()()k A u n n k δ∞==-∑ 0. ()()nk B u n n k δ==-∑ . ()()n k C u n n k δ=-∞=-∑ . ()()k D u n n k δ∞=-∞=-∑5、对于线性时不变（LTI ）系统，如果输入x(n)时，输出y(n)； 则输入2x(n-3)时，输出为（ ） A. y(n-3) B. 3y(n-2) C. 2y(n-3) D. 2y(n)6、以下是一些系统函数的收敛域，则其中稳定的是（ ） A. 12z < B. 122z << C. 2z > D. 45z <7、设两有限长序列的长度分别是M 与N ，欲通过计算两者的循环卷积来得到两者的线性卷积，则循环卷积的点数至少应（ ）. A M N + . 1B M N +- . 1C M N ++ . 1D M N -+ 8、下列序列中为共轭对称序列的是( ) . ()()A x k x k *= . ()()B x k x k *=- . ()()C x k x k *=-- . ()()D x k x k *=-9、下列表示式错误的是（ ）。

dsp期末考试试题及其答案### DSP期末考试试题及其答案#### 一、选择题（每题2分，共20分）1. 在数字信号处理中，DFT（离散傅里叶变换）的主要作用是什么？A. 信号调制B. 信号解调C. 信号滤波D. 频域分析2. 下列哪个不是FIR（有限脉冲响应）滤波器的特点？A. 线性相位B. 无限脉冲响应C. 易于设计D. 稳定的频率响应3. 以下哪个算法是用于快速傅里叶变换的？A. 快速卷积算法B. 快速傅里叶变换（FFT）C. 快速沃尔什变换D. 快速余弦变换4. 在数字滤波器设计中，哪种类型的滤波器可以保证无振铃效应？A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 汉明滤波器D. 理想滤波器5. 下列哪个是数字信号处理中的基本概念？A. 采样B. 量化C. 编码D. 所有选项都是#### 二、简答题（每题10分，共30分）1. 解释什么是窗函数，它在信号处理中的作用是什么？2. 描述IIR（无限脉冲响应）滤波器和FIR滤波器的主要区别。

3. 什么是混叠现象？如何避免它？#### 三、计算题（每题25分，共50分）1. 给定一个离散时间信号 \( x[n] = \{2, 4, 6, 8\} \)，请计算其DFT，并说明其频域特性。

2. 设计一个FIR滤波器，其脉冲响应为 \( h[n] = \{1, 2, 3, 4\} \)，计算其频率响应，并讨论其滤波特性。

#### 四、分析题（共30分）1. 描述数字信号处理中的去噪技术，并举例说明其在实际应用中的重要性。

#### 参考答案#### 一、选择题1. D2. B3. B4. D5. D#### 二、简答题1. 窗函数是一种在频域中对信号进行加权的技术，它的作用是减少信号的频谱泄漏，提高频谱分析的分辨率。

2. IIR滤波器具有反馈路径，其脉冲响应是无限的，而FIR滤波器没有反馈路径，其脉冲响应是有限的。

3. 混叠现象发生在信号采样频率低于奈奎斯特频率时，可以通过增加采样频率或使用抗混叠滤波器来避免。

最新DSP原理期末试卷和答案（优选.)rd一、单项选择题：（每小题2分，共30分）1、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是( B)A、需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B、需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C、需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D、需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、对于TMS320C54x系列DSP芯片，下列说法正确的是…………( C )A、8位DSPB、32位DSPC、定点型DSPD、浮点型DSP4、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、在串行口工作于移位寄存器方式时，其接收由（）来启动。

A、RENB、RIC、REN和RID、TR6、执行指令PSHM AR5之前SP=03FEH，则指令执行后SP=（ A ）A、03FDHB、03FFHC、03FCHD、0400H7、TMS320C54X DSP采用改进的哈佛结构，围绕____A__组_______位总线建立。

A、8，16B、16，8C、8，8D、16，168、TMS320C54X DSP汇编指令的操作数域中， A 前缀表示的操作数为间接寻址的地址。

dsp考试题及答案一、单项选择题（每题2分，共20分）1. DSP（数字信号处理器）的主要应用领域不包括以下哪一项？A. 音频处理B. 图像处理C. 无线通信D. 机械制造答案：D2. 以下哪个不是DSP的特点？A. 高速度B. 低功耗C. 多任务处理能力D. 低价格答案：D3. DSP系统中，哪个部件负责数据的存储？A. 存储器B. 处理器C. 输入/输出接口D. 总线答案：A4. 在DSP系统中，以下哪种类型的数据转换器用于模拟信号和数字信号之间的转换？A. A/D转换器B. D/A转换器C. 编码器D. 解码器答案：A5. DSP中的定点运算和浮点运算的主要区别是什么？A. 定点运算速度更快B. 浮点运算精度更高C. 定点运算成本更低D. 浮点运算速度更快答案：B6. 以下哪个算法不是DSP中常用的数字滤波器设计方法？A. 窗函数法B. 巴特沃斯法C. 快速傅里叶变换法D. 切比雪夫法答案：C7. DSP编程中，以下哪种语言不是常用的编程语言？A. C语言B. 汇编语言C. MATLABD. Python答案：D8. 在DSP系统中，以下哪个不是中断服务程序的作用？A. 响应外部事件B. 处理数据C. 执行实时任务D. 增加系统开销答案：D9. DSP系统中，以下哪个不是多通道缓冲技术的优点？A. 减少CPU负载B. 提高数据吞吐量C. 增加系统复杂度D. 提高系统稳定性答案：C10. 在DSP系统中，以下哪个不是DMA（直接存储器访问）的主要功能？A. 数据传输B. 减少CPU干预C. 增加系统开销D. 提高数据传输效率答案：C二、填空题（每题2分，共20分）1. DSP的全称是________，它是一种专门为________设计的处理器。

答案：数字信号处理器；实时处理数字信号2. 在DSP系统中，________是指在不改变信号频率成分的前提下，改变信号波形的过程。

答案：滤波3. DSP中的________运算是指在数字信号处理中，对信号进行放大或衰减的过程。

DSP技术期末考试试题__________班姓名___________ 学号_______________（请考生注意：本试卷共 5 页，8道大题）TMS320C54X系列，所有答案均以54系列为主，特此声明）一、单项选择题：(每小题2分，总计20分)1、以下各项哪项不属于DSP芯片的主要特点答：（B ）（A）哈佛结构（B）事务型处理器（C）指令系统的流水线操作（D）多总线结构2、哈佛结构与冯.诺依曼结构的区别在于答：（A ）（A）不止一条数据总线（B）多个存储器（C）允许流水线操作（D）专用的硬件乘法器3、TMS320C54x的中央处理器由以下哪项组成答：（A ）（A）运算部件和控制部件（B）算术逻辑单元和累加器（C）累加器和乘法器（D）ST1和STO4、以下各项哪项不属于选择DSP 芯片时考虑的因素答：（D ）（A）运算速度（B）精度和动态范围（C）价格（D）外观5、C54x通过3个状态位，可以很方便地“使能”和“禁止”片内存储器在程序和数据空间中的映射。

如果使片内ROM可以映射到数据空间，则应选择以下哪个作为设定答：（D ）（A）MP/MC=1 （B） OVLY=1 （C） DROM=0 （D） DROM=16、若使CPL=1,DP=1,SP=0100H,执行直接寻址语句：ADD 30H,A 后，则得到16位的数据存储器实际地址为：答：（ B ）（A）00B0H（B）0130H（C）0031H（D）0030H7、双数据存储器操作数间接寻址所用辅助寄存器只能是以下哪项答：（C ）（A）AR0 AR1 AR2 AR3 （B）AR1 AR2 AR3 AR4（C）AR2 AR3 AR4 AR5 （D）AR0 AR1 AR6 AR78、以下段定义伪指令中哪个属于未初始化段：答：（C ）（A）.text （B）.data（C）.usect（D）.sect9、DSP中C语言设计具有兼容性和可移植的优点, C代码的程序入口地址符号为答：（A ）（Ａ）_c_int00 （B）start（C）reset （D）_c_int10、在CCS中编译C程序时，必须将运行时间支持库文件添加到工程中，该文件名为：答：（B ）（Ａ）rts.src （Ｂ）rts.lib（Ｃ）rtdx.lib （D）rtdx.h二、填空题：(总计15分) 1．DSP应用系统的设计流程包括4个步骤：算法模拟阶段、____器件选型_______、_____ 软硬件设计____、____调试________.2．TI的三大主力DSP产品系列为： TMS320C2000 、 TMS320C5000 、 TMS320C6000。

一、填空题:1. DSP芯片的结构特点主要有改进的哈佛结构、低功耗设计、高度并行性、多处理单元、特殊的DSP指令等.2．C54x DSP具有两个 40 位累加器。

累加器A的 AG或32-39 位是保护位。

3．软件中断都是由 INTR K 、 TRAP K 和 RESET 产生。

4．TMS320C54X片内有8条16位主总线,它们是1条程序总线、 3条数据总线、4条地址总线 .5．MEMROY的作用是用于描述系统实际的硬件资源,用来定义用户设计的系统中所包含的各种形式的存储器，以及它们占据的地址范围，SECTIONS的作用是用于描述输入段怎样被组合到输出段内，在可执行程序内定义输出段，规定存储器内何处存放置输出段,允许重命名输出段。

6。

执行复位操作后，下列寄存器的初始值分别为：ASM＝ 0 、DP＝ 0 。

7．TMS320C54x有三种类型的串行口:标准同步串行口（SPI）、缓冲串行口（BSP）、和时分多路复用串行接口(TDM） .8．桶形移位器能把输入的数据进行 0—31位的左移和 0—15 位的右移。

9．即寻址方式中的立即数有两种数值形式，数值的位数为 3、5、8、9 位时为短立即数；数值的位数为 16 位时是长立即数.10．DSP片内寄存器在C语言中一般采用指针方式来访问，常常采用的方法是将DSP寄存器地址的列表定义在头文件中（reg。

h） .11。

所有TMS320C54X芯片内部都包含程序存储器和数据存储器。

12．直接寻址就是在指令中包含有数据存储器地址的低7位用作偏移地址，并与基地地址组成16位的数据存储器地址。

13．定时器主要由3个寄存器所组成,包括定时寄存器TIM 、定时周期寄存器PRD 、定时控制寄存器TCR .14．链接器对段的处理主要通过 MEMORY 和 SECTIONS 两个命令完成。

15．OVLY＝ 0 ，则片内RAM只安排到数据存储空间. DROM＝ 1 ，则部分片内ROM安排到数据空间。

一、填空(每空1分，共10分)1．TI公司常用的DSP芯片可以归纳为三大系列，分别为TMS320C2000、TMS320C5000、TMS320C6000。

2．TMS320F2812器件上有3个CPU定时器，其中用户可以在应用程序中使用的是定时器0 。

3．事件管理器(EV)中的通用定时器支持4种操作模式，其中连续递增/递减可以产生对称波形。

4．通过软件周期地向看门狗复位控制寄存器写0x55+0xAA ，使看门狗计数器清零。

5．ADC模块中，其输入引脚的电压范围0~3V 。

6. TMS320F2812的系统控制模块包括OSC 、锁相环、看门狗、低功耗等。

7. 在EV A中，GPT1 为比较单元提供时钟基准。

二、用文字简要描述下面各寄存器的主要功能（每题4分，共20分）1．PLLCR与PCLKCR PLLCR设置时钟的倍频系数；PCLKCR使能或禁止外部设备时钟；2．GPxMUX与GPxDIR GPxMUX设置端口为通用数字量IO或专用功能端口；GPxDIR设置数字量IO的方向；3．IER与IFR IER是CPU级的中断使能寄存器；IFR是CPU级的中断标志寄存器；4．TxCON 通用定时器控制寄存器，设置计数模式、定时器时钟预定标、定时器使能等；5．ADCTRL1与ADCTRL3ADCTRL1设置ADC模块复位、转换预定标等；ADCTRL3设置ADC参考电压、参考电源/带隙电源、电源控制、时钟预定标、采样模式等；三、简答题（每题6分，共30分）1．请描述片上晶振模块允许采用的两种方式。

片上晶振模块允许使用2种方式为器件提供时钟，即采用内部振荡器或外部时钟源。

如果使用内部振荡器，必须在X1/XCLKIN和X2这两个引脚之间连接一个石英晶体，一般选用30MHz。

如果采用外部时钟，可以将输入的时钟信号直接接到X1/XCLKIN引脚上，而X2悬空，不使用内部振荡器；2．根据下图，描述GPIO各寄存器设置的流程。

2021年云南民族大学数据科学与大数据技术专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、某SRAM芯片，其容量为512×8位，除电源和接地端外，该芯片引出线的最小数目应该是（）。

A.23B.25C.50D.192、存储器采用部分译码法片选时，（）。

A.不需要地址译码器B.不能充分利用存储器空间C.会产生地址重叠D.CPU的地址线全参与译码3、用海明码对长度为8位的数据进行检/纠错时，若能纠正一位错，则校验位数至少为（）。

A.2B.3C.4D.54、下列关于浮点数加减法运算的叙述中，正确的是（）。

I.对阶操作不会引起阶码上溢或下溢Ⅱ.右归和尾数舍入都可能引起阶码上溢Ⅲ.左归时可能引起阶码下溢IV.尾数溢出时结果不一定溢出A.仅Ⅱ、ⅢB. 仅I、Ⅱ、ⅢC.仅I、Ⅲ、IⅣD. I、Ⅱ、Ⅲ、Ⅳ5、ALU属于（）。

A.时序电路B.控制器C.组合逻辑电路D.寄存器6、下列关于总线设计的叙述中，错误的是（）。

A.并行总线传输比串行总线传输速度快B.采用信号线复用技术可减少信号线数量C.采用突发传输方式可提高总线数据传输率D.采用分离事务通信方式可提高总线利用率7、总线的数据传输速率可按公式Q=Wf/N计算，其中Q为总线数据传输速率，W为总线数据宽度（总线位宽/8），f为总线时钟频率，N为完成一次数据传送所需的总线时钟周期个数。

若总线位宽为16位，总线时钟频率为8MHz，完成一次数据传送需2个总线时钟周期，则总线数据传输速率Q为（）。

A.16Mbit/sB.8Mbit/sC.16MB/sD.8MB/s8、下列描述中，正确的是（）。

A.控制器能理解、解释并执行所有指令以及存储结果B.所有数据运算都在CPU的控制器中完成C.ALU可存放运算结果D.输入、输出装置以及外界的辅助存储器称为外部设备9、完整的计算机系统应该包括（）。

A.运算器、存储器、控制器B.外部设备和主机C.主机和应用程序D.主机、外部设备、配套的软件系统10、已知一台时钟频率为2GHz的计算机的CPI为1.2。
