PCB原理图设计方法

pcb设计方法与技巧PCB（Printed Circuit Board，印刷电路板）是电子产品中重要的组成部分，它能够将电子元器件连接在一起，并提供稳定可靠的电气连接。

在PCB设计中，需要考虑到布线、元器件布局、信号完整性等因素。

下面是一些常用的PCB设计方法与技巧。

1. PCB设计前准备工作在进行PCB设计之前，需要进行一些准备工作。

首先，需要确定电路原理图，并对其进行分析和优化。

其次，需要选择合适的元器件，并对其进行布局和定位。

最后，需要确定PCB板的大小、层数以及孔径等参数。

2. PCB布线技巧在进行PCB布线时，需要遵循一些技巧。

首先，应该尽量缩短信号线长度，并保持信号线之间的距离足够大。

其次，在布线时应该避免过度弯曲和交叉，以减少串扰和反射等问题。

最后，在多层板中应该采用地平面和电源平面来提高信号完整性。

3. PCB元器件布局技巧在进行PCB元器件布局时，需要注意以下几点。

首先，在选择元器件时应该考虑到其尺寸、功耗和热量等因素。

其次，应该将元器件分组，以便于布局和布线。

最后，在布局时应该避免过度密集和重叠，以便于进行维修和调试。

4. PCB信号完整性技巧在PCB设计中，信号完整性是一个重要的问题。

以下是一些提高信号完整性的技巧。

首先，在设计时应该保持信号线的阻抗匹配，以减少反射和串扰等问题。

其次，在多层板中应该采用地平面和电源平面来提高信号完整性。

最后，在布线时应该尽量缩短信号线长度，并保持信号线之间的距离足够大。

5. PCB设计软件选择在进行PCB设计时，需要选择合适的PCB设计软件。

常用的软件包括Altium Designer、Eagle PCB、PADS等。

这些软件具有丰富的功能和工具，能够帮助用户快速完成PCB设计。

综上所述，以上是一些常用的PCB设计方法与技巧。

在进行PCB设计时，需要考虑到布线、元器件布局、信号完整性等因素，并选择合适的PCB设计软件进行操作。

使用AltiumDesigner软件制作PCB原理图电路图Altium Designer是一款功能强大、全面的PCB设计软件，可用于制作原理图和电路图。

以下是使用Altium Designer软件制作PCB原理图电路图的步骤和说明。

首先，打开Altium Designer软件并创建一个新的工程。

选择“File”选项，然后点击“New Project”或使用快捷键"Ctrl+N"来创建新项目。

选择“PCB Project”作为新项目的类型，并设置项目的名称和存储位置。

点击“Next”来继续。

接下来，选择“Blank Project”作为项目模板，并点击“Finish”来完成项目创建。

一旦绘制完电路图，可以添加文档选项卡来编写描述电路的文字。

单击工具栏中的“Add Document”按钮，并选择“Document”选项。

在弹出的对话框中，选择“Schematic Template”模板，然后点击“OK”。

在文档选项卡中，可以输入关于电路的详细信息和说明。

完成电路图设计后，可以进行电路模拟和验证。

点击工具栏中的“Simulate”按钮来打开电路模拟器。

设置所需的模拟参数，并运行模拟以评估电路的性能和功能。

当电路图设计完毕并通过模拟验证后，可以生成PCB布局。

点击工具栏中的“Design”按钮，选择“Create/Update PCB Document”来生成PCB布局。

最后，导出PCB布局文件并进行PCB制造。

选择菜单栏中的“File”选项，点击“Fabrication Outputs”和“Assembly Outputs”来导出相应的文件。

根据制造商提供的要求，准备所需的文件和材料，并提交给制造商进行下一步的制造过程。

综上所述，使用Altium Designer软件制作PCB原理图电路图的步骤包括创建新的工程、添加原理图，通过绘制电器元件和电路连接来设计电路图，添加文档选项卡来描述电路信息，进行电路模拟和验证，生成PCB布局并进行调整和修改，最后导出PCB布局文件进行PCB制造。

PCB设计验证原理图的正确性
通过将原理图转换为PCB，可以验证原理图的正 确性和完整性。
3
原理图与PCB的双向同步更新
在Altium Designer中，可以通过双向同步功能 保持原理图与PCB设计的一致性。
原理图与PCB协同设计方法
01
使用原理图符号和PCB元件
在Altium Designer中，可以选择合适的原理图符号和PCB元件进行设
2
通过层次化设计，可以将大型项目分解为更小、 更易于管理的子项目，提高设计效率和可维护性 。
3
在Altium Designer中，可以使用层次化设计工 具创建层次化原理图，并使用层次化符号来表示 模块之间的关系。
原理图复用技术
01
原理图复用技术是一种在原理 图设计中重复使用相同电路模 块的方法。
02
特点
多通道原理图设计具有提高设计效率、方便团队协作、便于电路分析和维护等 优点。
多通道原理图设计流程
创建多通道原理图
在Altium Designer软件中创 建一个新的原理图文件，并添 加多个通道。
添加注释和标注
为电路元件添加必要的注释和 标注，以说明其功能和参数。
确定设计需求和规格
明确电路的功能需求、性能指 标和设计限制。
实例2
数字信号处理电路多通道原理图设计。该设计利用多通道原 理图，将数字信号处理算法的不同模块分别放在不同的通道 中，提高了设计的可读性和可维护性，便于多人协作设计和 后期维护。
03
原理图与PCB协同设计
原理图与PCB设计关联性
1 2
原理图是PCB设计的基础
原理图描述了电路的逻辑关系和元件连接，是 PCB布局和布线的依据。
确定总线速度

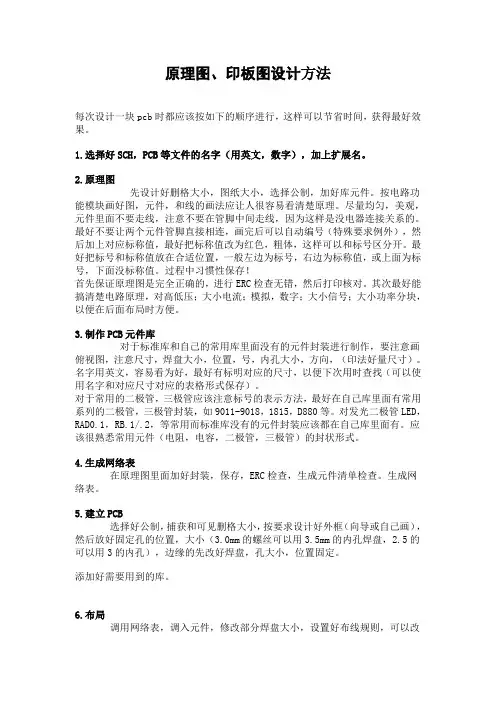

原理图、印板图设计方法每次设计一块pcb时都应该按如下的顺序进行，这样可以节省时间，获得最好效果。

1.选择好SCH，PCB等文件的名字（用英文，数字），加上扩展名。

2.原理图先设计好删格大小，图纸大小，选择公制，加好库元件。

按电路功能模块画好图，元件，和线的画法应让人很容易看清楚原理。

尽量均匀，美观，元件里面不要走线，注意不要在管脚中间走线，因为这样是没电器连接关系的。

最好不要让两个元件管脚直接相连，画完后可以自动编号（特殊要求例外），然后加上对应标称值，最好把标称值改为红色，粗体，这样可以和标号区分开。

最好把标号和标称值放在合适位置，一般左边为标号，右边为标称值，或上面为标号，下面没标称值。

过程中习惯性保存！首先保证原理图是完全正确的，进行ERC检查无错，然后打印核对。

其次最好能搞清楚电路原理，对高低压；大小电流；模拟，数字；大小信号；大小功率分块，以便在后面布局时方便。

3.制作PCB元件库对于标准库和自己的常用库里面没有的元件封装进行制作，要注意画俯视图，注意尺寸，焊盘大小，位置，号，内孔大小，方向，（印法好量尺寸）。

名字用英文，容易看为好，最好有标明对应的尺寸，以便下次用时查找（可以使用名字和对应尺寸对应的表格形式保存）。

对于常用的二极管，三极管应该注意标号的表示方法，最好在自己库里面有常用系列的二极管，三极管封装，如9011-9018，1815，D880等。

对发光二极管LED，RAD0.1，RB.1/.2，等常用而标准库没有的元件封装应该都在自己库里面有。

应该很熟悉常用元件（电阻，电容，二极管，三极管）的封状形式。

4.生成网络表在原理图里面加好封装，保存，ERC检查，生成元件清单检查。

生成网络表。

5.建立PCB选择好公制，捕获和可见删格大小，按要求设计好外框（向导或自己画），然后放好固定孔的位置，大小（3.0mm的螺丝可以用3.5mm的内孔焊盘，2.5的可以用3的内孔），边缘的先改好焊盘，孔大小，位置固定。

CADENCE原理图与PCB设计说明内部资料请勿外传CADENCE原理图与PCB设计说明（第1版）⽬录⽬录序⾔ (1)第⼀章系统简介 (2)1.1 系统组成 (2)1.1.1 库 (2)1.1.2 原理图输⼊ (2)1.1.3 设计转换和修改管理 (2)1.1.4 物理设计与加⼯数据的⽣成 (3)1.1.5 ⾼速PCB规划设计环境 (3)1.2 Cadence设计流程 (3)第⼆章Cadence安装 (4)2.1安装步骤 (4)2.2 LICENSE设置 (7)2.3 库映射 (7)2.4 修改cds.lib⽂件，设置原理图库： (8)2.5 编辑ENV⽂件，设置PCB库： (9)第三章CADENCE库管理 (11)3.1 中兴EDA库管理系统 (11)3.2 CADENCE库结构 (13)3.2.1 原理图（Concept HDL）库结构： (13)3.2.2 PCB库结构： (13)第四章项⽬管理器 (15)4.1 项⽬管理的概念 (15)4.2 创建或打开⼀个项⽬ (15)4.3 原理图库的添加： (16)4.4 填写设计（Design）名称 (17)4.5 增加新的Design(设计) (18)- I -CADENCE原理图与PCB设计说明4.6 项⽬的⽬录结构 (18)第五章原理图设计 (20)5.1 图纸版⾯设置 (20)5.1.1 图纸统⼀格式设置 (20)5.1.2 栅格设置 (22)5.2Concept-HDL的启动 (23)5.3添加元件 (24)5.3.1 逻辑⽅式添加器件 (24)5.3.2 物理⽅式添加器件 (25)5.4画线 (26)5.4.1 Draw⽅式 (26)5.4.2 Route⽅式 (27)5.5 添加信号名 (27)5.6 画总线 (28)5.7 信号名命名规则 (29)5.8 元件位号 (31)5.8.1 元件位号⼿⼯标注 (31)5.8.2 元件位号的⾃动标注 (32)5.8.3 元件位号的⾃动排序 (33)5.9 Cadence属性 (34)5.10 组操作 (36)5.10.1 组定义: (36)5.10.2 组命名 (36)5.10.3 组操作 (37)5.11 常⽤命令 (38)5.11.1 常⽤的快捷键 (38)5.11.2 检查连接关系 (39)5.11.3 点画命令 (39)5.11.4 查找元件和⽹络 (39)5.11.5 两个不同⽹络名的⽹络连接的⽅法 (40)5.11.6 错误检查 (40)5.11.7 检查Cadence原理图单个⽹络名 (40)- II -⽬录5.11.8 对隐藏了电源和地腿的器件定义电源和地信号 (41)5.12 增加新的原理图页 (41)5.13 原理图多页⾯操作 (42)5.14 信号的页区位置交叉标注（Cross Reference） (42)5.14.1 信号的页区位置交叉标注（Cross Reference）的作⽤ (42) 5.14.2 交叉标注需注意的⼏点： (43)5.14.3 信号的交叉标注（Cross Refrence）的⽅法 (43)5.14.4 层次设计中出模块信号的交叉标注 (43)5.14.5 出页信号的交叉标注的要求 (44)5.15 在不同的project下实现原理图拷贝 (44)5.16 打印图纸 (47)5.17 ⾃动⽣成料单 (48)5.18 原理图归档 (50)5.19 原理图评审 (51)第六章从原理图到PCB (52)6.1从原理图到PCB的实现 (52)6.1 .1 原理图到PCB的转换过程： (52)第七章PCB设计 (55)7.1 导⼊数据 (55)7.2 Allegro⽤户界⾯ (55)7.2.1 控制⾯板的作⽤ (56)7.2.2 ⼯具栏的显⽰ (57)7.3 Layout准备 (58)7.3.1 创建PCB图的物理外形 (58)7.3.1.2 在Allegro界⾯下创建板外框： (61) 7.3.2 设置板图尺⼨参数 (62)7.3.3 设置版图的栅格值： (63)7.3.4 设置板图选项 (63)7.3.5 设置PCB板的叠层 (64)7.3.6 设置约束条件 (65)7.3.6.1 设置板的缺省间距： (65)- III -CADENCE原理图与PCB设计说明7.3.6.2 设置扩展的距离规则 (66)7.3.6.3 设置扩展的物理规则 (69)7.3.6.4 编辑属性 (69)7.3.7 可视性和颜⾊设置 (70)7.4 PCB布局 (70)7.5 PCB布线： (73)7.6 添加过孔和替换过孔 (74)7.6.1 添加过孔 (74)7.6.2 替换过孔 (75)7.7 优化⾛线 (76)7.8 覆铜处理 (77)7.8.1 阴版覆铜 (77)7.8.2 阳版覆铜 (78)7.9 分割电源平⾯ (80)7.10 位号标注 (83)7.11 加测试点 (83)7.12 DRC检查 (83)7.13 ⽣成报告⽂件 (84)7.14 V ALOR检查 (85)7.15 ⽣成光绘⽂件和钻孔⽂件 (85)7.15.1 ⽣成光圈⽂件（art-aper.txt），即D码表 (85)7.15.2 ⽣成钻孔⽂件 (86)7.15.3 ⽣成光绘⽂件 (86)7.15.3.1 在Artwork中加⼊所需的层 (86)7.15.3.2 ⽣成光绘⽂件 (90)7.16 PCB评审 (93)第⼋章公司的PCB设计规范 (94)- IV -序⾔序⾔Cadence软件是我们公司统⼀使⽤的原理图设计、PCB设计、⾼速仿真的EDA⼯具。

PCB从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。

由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印刷板在未来设备的发展工程中，仍然保持着强大的生命力。

那么PCB是如何设计的呢？看完以下七大步骤就懂啦！1、前期准备包括准备元件库和原理图。

在进行PCB设计之前，首先要准备好原理图SCH 元件库和PCB元件封装库。

PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。

原则上先建立PC的元件封装库，再建立原理图SCH元件库PCB元件封装库要求较高，它直接影响PCB的安装；原理图SCH元件库要求相对宽松，但要注意定义好管脚属性和与PCB元件封装库的对应关系。

2、PCB结构设计根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB 板框，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

3、PCB布局设计布局设计即是在PCB板框内按照设计要求摆放器件。

在原理图工具中生成网络表（Design→Create Netlist），之后在PCB软件中导入网络表（Design →Import Netlist）。

网络表导入成功后会存在于软件后台，通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接，这时就可以对器件进行布局设计了。

PCB布局设计是PCB整个设计流程中的重要工序，越复杂的PCB板，布局的好坏越能直接影响到后期布线的实现难易程度。

布局设计依靠电路板设计师的电路基础功底与设计经验丰富程度，对电路板设计师属于较高的要求。

初级电路板设计师经验尚浅、适合小模块布局设计或整板难度较低的PCB布局设计任务。

4、PCB布线设计PCB布线设计是整个PCB设计中工作量大的工序，直接影响着PCB板的性能好坏。

在PCB的设计过程中，布线一般有三种境界：首先是布通，这是PCB 设计的基本的入门要求；其次是电气性能的满足，这是衡量一块PCB板是否合格的标准，在线路布通之后，认真调整布线、使其能达到好的电气性能；再次是整齐美观，杂乱无章的布线、即使电气性能过关也会给后期改板优化及测试与维修带来极大不便，布线要求整齐划一，不能纵横交错毫无章法。

印制电路板设计步骤和方法
印制电路板（PCB）的设计步骤和方法如下：
1. 确定电路板尺寸和布局：根据电路的功能和复杂度，确定电路板的尺寸和布局。

考虑电路板的形状、大小、接口位置等因素，以确保电路板能够满足实际应用需求。

2. 准备电路原理图：根据电路的功能和设计要求，画出电路原理图。

确保原理图正确无误，并经过仔细检查和验证。

3. 设计电路板布线图：根据电路原理图，设计电路板布线图。

确定导线的走向、宽度、间距等参数，并选择合适的元器件放置位置。

在布线过程中，要遵循电磁兼容性、抗干扰等原则，以确保电路性能稳定可靠。

4. 制作电路板：将设计好的电路板布线图制作成物理电路板。

这一步通常包括打印电路板图、制版、腐蚀、去膜等工序，最终得到实际的电路板。

5. 测试和调试：在制作好的电路板上进行测试和调试。

检查电路板的电气性能是否符合设计要求，并排除可能存在的故障和问题。

6. 优化和改进：根据测试和调试的结果，对电路板进行优化和改进。

对电路板进行重新设计和布线，以提高其性能和稳定性。

以上是印制电路板设计的基本步骤和方法。

在实际应用中，根据具体情况和需求，可以采用不同的设计方法和工具，以达到最佳的设计效果。

pcb绘制设计流程PCB（印刷电路板）是电子产品中不可或缺的组成部分。

PCB绘制设计流程包括原理图设计、PCB封装、布局布线、制造文件输出等多个步骤。

在本文中，我们将为您介绍PCB绘制设计的全面流程，并提供一些指导意义的建议。

1.原理图设计原理图设计是PCB绘制的第一步，它通过使用相应的绘图工具，将电路上的元件与连接线表示出来。

在这一步中，您需要仔细审查电路的功能需求，并选取合适的元件与连接方式。

为了确保原理图的准确性，您可以参考已有的设计经验、技术手册以及其他可靠的资料。

2.PCB封装PCB封装是指将原理图中的元件转换为实际的三维模型，并确定其物理特性。

在这一步中，您需要选择适合的封装类型，并为每个元件指定正确的焊盘和引脚布局。

此外，您还可以制定一份自定义的封装库，以备将来使用。

3.布局布线布局布线是PCB设计过程中最重要的一步。

在此阶段，您需要根据原理图和封装信息，确定电路元件之间的相对位置。

您可以考虑电磁干扰、信号完整性、功耗和散热等因素，规划出合理的布局。

接下来，您需要进行布线，将电路元件之间的连接线绘制出来。

布线时，您可以采用追踪（routing）、走线（tracing）或者自动布线工具，确保各信号线之间无干扰，并注意保持合适的电源、地线和信号线之间的距离。

4.制造文件输出制造文件输出是将最终设计的PCB转化为制造所需的文件格式。

这些文件包括层图（Layer Stackup）、钻孔图（Drill File）、露铜图（Gerber File）等。

将这些文件准确地发送给PCB制造商，可以确保最终生产出符合设计要求的印刷电路板。

在进行PCB绘制设计时，还有一些额外的指导意义可以帮助您提高效率和准确性：1.合理规划电路布局，尽量减少信号线的交叉和干扰。

2.选择合适的封装，确保尺寸和物理特性与电路要求相匹配。

3.在设计过程中多次进行验证和测试，识别和修复潜在问题。

4.使用专业的PCB设计软件，并熟练掌握其各项功能和工具。

PCB设计技术总结PCB（Printed Circuit Board，印刷电路板）设计技术是通过电子设计自动化工具来完成的电路板设计过程。

它涉及到电路原理图的绘制、电路元件的放置和布线以及整个电路板的外观设计等方面。

1.电路原理图设计电路原理图是PCB设计的起点，它显示了电路中各个元件的连接关系和信号流动方向。

在原理图设计中，必须考虑电路的功能需求，选择合适的元件，并确保电路的稳定性和可靠性。

此外，还需要考虑信号的传输速度和抗干扰能力，因为这些因素将直接影响到电路的性能和稳定性。

2.元件放置和布线元件的放置是指将电路元件放置在电路板上的过程。

在放置元件时，需要考虑各个元件之间的连接关系和电路板上的布局要求。

通常，将主要元件放置在电路板的中央位置，而将次要元件放置在边缘位置，这样可以更好地满足电路板上各个元件的连接和布局要求。

布线是指将元件之间的连接线路绘制在电路板上的过程。

布线可以分为手动布线和自动布线两种方式。

手动布线需要设计师根据电路板上的元件布局和连接关系进行线路的绘制，而自动布线则是通过电子设计自动化工具来实现的。

自动布线的优势在于可以提高布线效率和准确性，但对于复杂的电路设计来说，手动布线更能满足布线的需求。

3.PCB外观设计PCB的外观设计是指对电路板的外观形状和尺寸进行设计。

在外观设计中，需要考虑电路板的安装方式和外形尺寸，以确保电路板能够适配到所需的设备或系统中。

此外，还需要考虑电路板的机械强度和散热性能，以保证电路板的可靠性和稳定性。

4.PCB制造工艺PCB制造工艺是指将设计好的电路板进行制造的过程。

在PCB制造工艺中，包括电路板材料的选择、印刷、固化、成型、钻孔、覆铜、冷焊接、加工和检测等多个环节。

这些环节需要依次进行，以确保电路板的质量和可靠性。

其中，电路板材料的选择和电路板的覆铜等环节对电路板的性能和稳定性有着重要的影响。

综上所述，PCB设计技术是一门复杂而全面的技术。

它需要设计师具备深厚的电路知识和丰富的设计经验，才能够进行有效的设计和制造。

如何设计pcb电路原理图
二、设置图纸参数：用户要根据电路设计的复杂程度以及要求的图纸规范设置原理图图纸的幅面大小、方向、标题栏的格式等图纸参数。

此外，用户还要根据需要设置原理图的设计信息，诸如公司名称以及设计人员的姓名和绘图日期等。

四、放置和调整元器件：从载入的原理图符号库中选定绘图所需的元器件，将其逐一放置到工作平台上，然后根据清晰、美观的设计要求，调整元器件位置，为下一步的布线工作打好基础。

五、设置元器件属性：元器件布局完毕后，接下来要对各个元器件的属性进行设置，元器件的属性主要包括元器件的序号、封装形式和元器件型号等。

六、原理图布线：该过程是绘制电路原理图的核心。

用户要将事先放置好的元器件用具有电气意义的导线、网络标号等连接起来，使各元器件之间满足用户所设计的电气连接关系。

七、添加注释：该过程主要是对电路原理图做一些相应的说明、标注和修饰等，使图纸美观并增强其可读性。

如果用户不需要添加注释，该步可以省略。

八、检查和修改：由于原始设计存在问题或绘制导线过程的粗心大意，初步绘制
完成的电路原理图难免存在错误，所以用户还要利用Protel 99SE所提供的各种校
验工具，对初步绘制完成的电路原理图进行检查，并做进一步的调整和修改，以保证电路原理图正确无误。

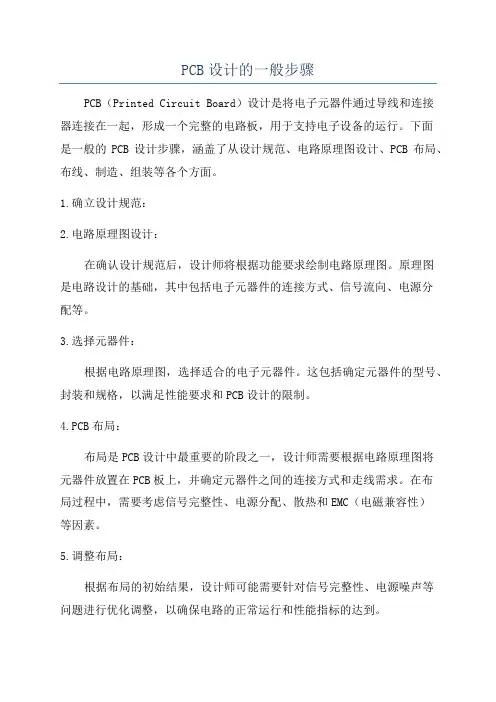

PCB设计的一般步骤PCB（Printed Circuit Board）设计是将电子元器件通过导线和连接器连接在一起，形成一个完整的电路板，用于支持电子设备的运行。

下面是一般的PCB设计步骤，涵盖了从设计规范、电路原理图设计、PCB布局、布线、制造、组装等各个方面。

1.确立设计规范：2.电路原理图设计：在确认设计规范后，设计师将根据功能要求绘制电路原理图。

原理图是电路设计的基础，其中包括电子元器件的连接方式、信号流向、电源分配等。

3.选择元器件：根据电路原理图，选择适合的电子元器件。

这包括确定元器件的型号、封装和规格，以满足性能要求和PCB设计的限制。

4.PCB布局：布局是PCB设计中最重要的阶段之一，设计师需要根据电路原理图将元器件放置在PCB板上，并确定元器件之间的连接方式和走线需求。

在布局过程中，需要考虑信号完整性、电源分配、散热和EMC（电磁兼容性）等因素。

5.调整布局：根据布局的初始结果，设计师可能需要针对信号完整性、电源噪声等问题进行优化调整，以确保电路的正常运行和性能指标的达到。

6.信号完整性设计：在PCB布局的同时，需要考虑信号完整性。

这包括减少信号的传输延迟、抑制信号噪音和干扰、确保信号的波形质量等。

通过考虑高速信号的传播和回流路径，使用适当的阻抗匹配和终端电阻来提高信号完整性。

7. 布线（Routing）：在完成布局后，设计师将根据电路原理图绘制布线规则，将各个元器件之间的电气连接通过导线进行布线。

布线需要考虑信号完整性、信号和电源噪声、EMC等要求，并尽量减少交叉干扰和电流回路。

8.调整布线：布线完成后，可能需要对布线结果进行调整。

这包括调整导线宽度、间距和层数，优化电源和地平面的布置，使其更好地满足性能和制造要求。

9.生成制造文件：完成布线后，需要生成制造文件，包括Gerber文件、钻孔文件、贴片文件等。

这些文件将用于PCB制造和组装过程。

10.PCB制造：根据制造文件，将PCB板交由专业的PCB制造厂进行制造。

pcb板原理图PCB板原理图。

PCB板原理图是电子产品设计中不可或缺的一部分，它是整个电路设计的基础，对于电路的功能实现和性能稳定起着至关重要的作用。

在进行PCB板原理图设计时，我们需要考虑到电路的功能需求、性能参数、布局要求等多方面因素，因此，本文将从PCB板原理图的设计要点、常见问题及解决方法等方面进行详细介绍。

首先，PCB板原理图的设计要点包括以下几个方面：1. 电路功能需求分析，在进行PCB板原理图设计之前，我们需要对电路的功能需求进行充分的分析，明确电路的输入输出信号、电源供电、通信接口等功能模块，以便在设计中合理布局各功能模块的位置和连接方式。

2. 元器件选型和布局，在PCB板原理图设计中，选择合适的元器件对电路的性能和稳定性至关重要。

因此，我们需要根据电路的功能需求和性能参数选择合适的元器件，并合理布局这些元器件的位置，以减小电路的干扰和提高整体性能。

3. 信号线路设计，在PCB板原理图设计中，信号线路的设计直接影响到电路的传输性能和抗干扰能力。

因此，我们需要合理规划信号线路的走向和长度，减小信号线路的串扰和延迟，以确保信号的稳定传输。

4. 电源供电设计，电源供电是整个电路设计中至关重要的一环，稳定的电源供电能够保证电路的正常工作。

在PCB板原理图设计中，我们需要合理规划电源线路的走向和连接方式，减小电源线路的噪声和波动，以确保电路的稳定供电。

其次，PCB板原理图设计中常见的问题及解决方法包括以下几个方面：1. 电路布局不合理，在PCB板原理图设计中，电路布局不合理会导致信号干扰、电磁辐射等问题。

解决方法是合理规划元器件的位置和连接方式，减小电路的干扰和提高整体性能。

2. 信号线路串扰，信号线路串扰会导致信号传输不稳定，影响电路的性能。

解决方法是合理规划信号线路的走向和长度，减小信号线路的串扰和延迟。

3. 电源线路波动，电源线路波动会导致电路的不稳定供电，影响电路的正常工作。

解决方法是合理规划电源线路的走向和连接方式，减小电源线路的噪声和波动。

pcb原理图设计PCB原理图设计。

PCB原理图设计是电子产品开发中非常重要的一环，它直接关系到整个电路设计的成功与否。

在进行PCB原理图设计时，需要考虑到诸多因素，包括电路的功能、性能、稳定性、可靠性等。

因此，本文将从PCB原理图设计的基本流程、设计要点和常见问题等方面进行详细介绍。

首先，PCB原理图设计的基本流程包括需求分析、电路设计、原理图绘制、原理图审核和输出等步骤。

在需求分析阶段，设计师需要充分了解客户的需求和产品的功能要求，明确电路的功能模块和性能指标。

在电路设计阶段，要根据需求分析的结果进行电路设计，选择合适的元器件，并进行电路仿真和优化。

在原理图绘制阶段，需要将电路设计图转化为PCB原理图，绘制出清晰、准确的原理图。

在原理图审核阶段，需要对绘制的原理图进行仔细审核，确保没有错误和遗漏。

最后，在输出阶段，将审核通过的原理图输出到PCB设计软件中，进行后续的布局和布线设计。

其次，PCB原理图设计的要点包括布局合理、连接可靠、信号完整和防干扰等。

在进行PCB原理图设计时，需要合理布局电路元器件，使得整个电路板的布局紧凑、美观，且便于后续的布线设计。

同时，要保证电路连接的可靠性，避免出现虚焊、漏焊等问题。

此外，还需要注意信号完整性，减小信号传输路径，避免信号受到干扰和衰减。

另外，还需要在设计中考虑防干扰措施，包括地线设计、电源线滤波等，以确保电路的稳定性和可靠性。

最后，PCB原理图设计中常见的问题包括元器件选择不当、布局不合理、信号干扰等。

在元器件选择方面，设计师需要根据电路的功能和性能要求选择合适的元器件，包括芯片、电阻、电容等。

在布局方面，需要注意元器件之间的距离、走线的规划等，避免出现布局不合理的情况。

同时，还需要注意信号干扰的问题，采取相应的防干扰措施，确保电路的稳定性和可靠性。

综上所述，PCB原理图设计是电子产品开发中不可或缺的一环，设计师需要在设计过程中充分考虑各种因素，确保电路设计的成功。

原理图和 PCB 多通道设计方法目录1.问题描述 (3)2.设计过程 (3)2.1原理图设计 (3)2.2 PCB设计 (4)3.结论与经验 (6)【关键词】：多通道设计1.问题描述设计原理图和 PCB 的过程中，经常会遇到过多幅一模一样的电路，特别是驱动电路。

原理图显得繁复，可读性差；而特别是在设计 PCB，不得不重复布局，重复布线，不仅枯燥乏味而且也容易出错、电路不美观；由于PCB布局一致性差，导致硬件测试时每个部分都要重复测试，耗时又繁琐。

下面就介绍一种专门针对这类电路的设计方法，多通道电路设计，大大提高工作效率，以上问题都可以得到很好的解决。

这里有点类似我们写程序的时候，把一段经常用的代码，封装为一个函数，减少重复劳动增加可读性。

2.设计过程2.1原理图设计首先需要理解何谓多通道设计。

简单的说，多通道设计就是把重复电路的原理图当成一个原件，在另一张原理图里面重复使用。

下面介绍一个例子，在范例里面更便于理解这个概念。

一个有 4 路IGBT驱动电路。

如下图是一路IGBT驱动电路：如果按照常规设计，在原理图里这个相同的电路不得不 copy 4 次，这样电路图必然繁琐，而且原理图和PCB 多通道设计方法3 / 5耗费时间。

下面用多通道设计试试。

把一路IGBT 驱动电路设计好以后保存，然后在同一个工程下面新建一个空原理图。

打开新原理图，在里面做文章。

首先选择 Design/Create Sheet Symbol From Sheet or HDL,激活该命出现对话框，选择需要的驱动电路图，点击ok，出现如下图：把绿色方框图按照需要的次数复制出来，该次我们需要复制三次。

如下图这个绿色块就是驱动电路的替代品了（也可以把他当中一个原件，或者一个函数入口）。

四个驱动电路需要四个绿色块，取名A,B,C,D;分别对应四个驱动电路，将每个驱动电路的net 名称对应好，添加相应的换页符，GND/POWER可以不写。

PCB设计基础PCB设计•EDA工具•原理图文件•布局布线•原件库•作业软件工具•Altium Designer •PADS（mentor）•Allegro（cadence）•EAGLEPCB设计•EDA工具•原理图文件•布局布线•原件库•作业绘制原理图•新建PCB工程•新建原理图文件•新建PCB文件•保存，为工程与文件命名•打开原理图文件，添加元件库，添加库搜索路径•搜索元件•检查封装•放置元件•连线•保存步骤1 新建PCB工程点击PCB Project，出现如下图步骤2新建原理图文件(右键工程)新建PCB文件保存工程、原理图、PCB文件（右键工程、SaveProject）新建工程文件夹，命名并保存工程、原理图、PCB 三个文件，对话框弹出3次步骤3原理图添加元件，点击侧栏Project中.SchDoc后缀文件若不小心关掉了Project侧栏，请在菜单栏View中寻找添加元件，51单片机1.添加库（选用下载的库，本身的库不全）两个基本元件库添加元件，51单片机2.搜索（已知库中搜索）80C51前加*号，表示前面字省略点击Search，Field中选Name表示搜索内容Operator选Contains，Value写80C51，选择Avaliable libra未知库中搜索3.添加元件选择合适的封装和器件，双击后，将鼠标移到原理图的画板上，按Tab键几处需要注意的地方，分别是设计标号U？，器件描述Comment，放置角度与是否镜像，封装选择。

修改后确定步骤4 编辑原理图添加网络标号，方便设计原理图，增强易读性添加总线，增强易读性添加文字说明通用引脚要用插针引出按键数量不宜太多电阻封装尽量选择成贴片布局布线•由原理图生成PCB •布局布线规则设置•布局•布线•（适当求改封装参数）•铺铜、切割•保存步骤1，由原理图生成PCB（可选两种方法，第一个是在原理图界面下点Design，第二个则是在PCB界面下点Design）步骤2 设定规则设定布局布线规则（具体规则参考资料）特别注意几个地方：1.间隙2.线宽3.过孔（孔径）4.焊盘步骤3 布局1.首先在PCB面板上点快捷键Q，切换距离单位为cm2.点击快捷键G，切换网格大小为2.5cm3.如下图布局（dx、dy表示从上一位置开始鼠标移动距离）布局，切好板子后点快捷键G，切换成小网格布局•将元件手动摆放位置，不必拘谨于连线的复杂程度，尽量顾及外观的整齐有序合理步骤4 布线1.选择布线2.点击某一焊盘3.连出线后不要再次点击而是先点Tab键，调整线宽电源线尽量粗些4.走线转弯走45角如图放置过孔在未放置前点击Tab键修改过孔所属网络放置过孔双层布线（点击布线后按shift+Ctrl键转动滚轮出现过孔）步骤5 铺铜步骤6切割切割元件库元件命名：•放大器库•基础元件•接口、连接器库•。

编译操作后如果没错误，项目（Project）下拉菜单 中编译指令栏上就不会出现错误信息指针；如果有错 误，项目（Project）下拉菜单中编译指令栏上就会出现错
误信息指针
第39页，共47页。
3.5 原理图的报表(bàobiǎo)
3.5.1 生成网络表
网络表是指电路原理图中元件引脚等电气点相 互连接的关系列表。
第20页，共47页。
3.3.1 自动 标识元件 (zìdòng)
给原理图中的元件添加标识符是绘制原理图一个重 要步骤。元件标识也称为元件序号，自动标识通称 为自动排序或自动编号。
添加标识符有两种方法：手工添加和自动添加。
第21页，共47页。
3.3.1 自动标识 元件 (biāozhì)
1．工具（Tools）菜单 自动标识元件命令（Annotate Schematics...）在工
按
钮，弹出项目修改命令对话框
（8）单击校验修改
按钮，验证修改是否正
确， “Check”栏显示“√”标记，表示正确。
（9）单击执行修改
按钮，“Check”和
“Done”栏同时显示“√”标记，说明修改成功
第26页，共47页。
3.3.1 自动标识 元件 (biāozhì)
2. 自动标识的操作
（10）在项目修改命令对话框中，单击
第15页，共47页。
3.2.4 放置 元件 (fàngzhì)
3．移动元件及布局
（1）将鼠标光标指向要移动的目标元件，按住鼠标 左键不放，出现大十字光标，元件的电气连接点显示 有虚“×”号，移动鼠标，元件即被移走
（2）把元件移动到合适的位置放开左键，元件就被移 动到该位置
第16页，共47页。
3.2.5 放置 导线 (fàngzhì)

pcb原理图方法
PCB原理图是电子产品设计中的重要组成部分，用于展示电
路的工作原理和连接方式。

具体绘制方法如下：
1. 首先，打开专业的PCB设计软件，如Eagle、Altium Designer等。

2. 在软件中创建一个新的电路文件，并设置合适的尺寸和单位。

3. 选择需要的元器件，如电阻、电容、二极管等，将它们拖放到电路图中。

注意，要确保每个元器件的引脚正确连接。

4. 使用导线工具连接元器件的引脚，形成电路的连接关系。

可以使用直线、弯线、箭头等来表示电路的走向和连接方式。

5. 添加电源电路，包括电池、稳压器等，以提供电路所需的电源。

同样要注意元器件的引脚连接正确。

6. 根据需要添加其他功能模块，如传感器、驱动芯片等，实现设计要求。

7. 将电路图中的元器件进行标号，以便于后续的调试和维护。

8. 检查电路图中的连接是否正确，是否有疏漏或错误。

可以使用软件提供的自动检查功能。

9. 保存电路图文件，以备将来导出到PCB布局软件进行进一
步设计。

在绘制PCB原理图时，应避免重复使用相同的标题文字，以免给阅读者造成困惑。

可以使用简洁明了的标注和图例来表达电路元件和连接方式。
