一、工程概况
XXXX段为软土路基，大部分位于水田地，基底采用碎石桩加固，桩径0.5m,桩间距1.4m，正三角形布置，加固深度范围3.7～6.5m,桩顶铺设厚0.4m的碎石垫层内夹铺一层抗拉强度50KN/m的双向拉伸高强聚酯长丝经编土工格栅。
二、施工工艺及原理
振冲碎石桩是以振动沉管方式挤土造孔，分层填加桩料并振实成桩，其加固机理为对土进行置换及挤密，促进排水固结从而提高复合地基的承载力。

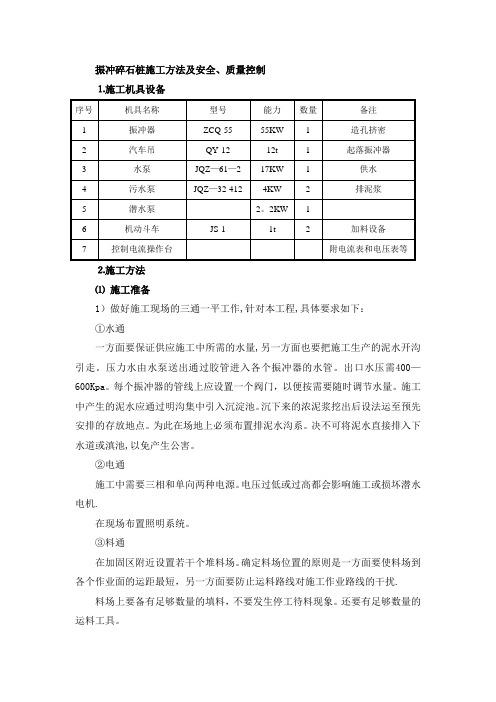

1.准备工作
1.清理平整场地：夯实回填素土至地面，消除高空和地面障碍物。
2.测量放线：恢复中线，放出路段边线桩，清理平整施工段地基表面，测量整平后的标高，做好排水系统，保证排水通道的畅通；
3.按设计文件桩间距及形式绘制碎石桩施工平面图及布桩图，按桩位图准确放出桩位并编号，桩间距允许差为50mm；
2.试桩
碎石桩施工前，应根据现场的实际情况进行成桩试验，取得各种机械参数，以确保大面积施工质量，试桩的数量不得少于2根，成桩试验要求达到以下目的：
1.根据本段路基不同的地质情况现场确定桩体的有效长度。本段设计桩长
3.7~6.5m，桩径0.5m，桩间距1.4m。
2.掌握满足设计要求和各种技术参数，如振动频率、留振时间、反插深度、桩管提升高度和速度、电机的工作电流及完成全过程的施工时间等。
3.掌握振动沉管的阻力情况，选择合理的技术措施，确保挤密的均匀性和桩身的连续性。
4.检验试验所确定的碎石灌入量是否能达到设计要求。
5.检测桩身的质量是否能达到设计要求。
3.施工方法
碎石桩采用振动沉拔桩机振动成桩法施工，施工顺序采用从中间向外围打桩，或隔排施工，具体成桩工艺如下：
1．水田地段应排水疏干后挖除地表0.3～0.5m厚种植土，旱地及旱田地段挖除地表植物根系，并用土回填至原地面，对于水田内积水坑应先排水疏干再用土回填至原地面，回填土需进行碾压，碾压密实至压实系数≥0.9，地基系数K≥90MPa/m。
2．桩机就位，校正桩管垂直度应≤1.5%；校正桩管长度及投料口位置，使之符合设计桩长；设置二次投料口；在桩位处铺设少量碎石。
3．启动振动锤，将桩管下沉到设计深度。
4．稍提升桩管使桩尖打开。
5．停止振动，立即向管内装入规定数量的碎石。（第一次投料）灌满沉管。
6．振动拔管，拔管前先振动1分钟以后边振动边拔管，每提升1m导管反插30cm，留振10-20秒，拔管速度为1~2m/min。
7．根据单桩设计碎石用量确定第一次投料的成桩长度，进行数次反插直至桩管内碎石全部拔出。
8．提升桩管开启第二投料口并停止振动，进行第二次投料直至灌满。
9．继续边拔管边振动，直至拔出地面。
10.提升桩管高于地面，停止振动进行孔口投料（第三次投料）直至地表。
启动反插，并及时进行孔口补料至该桩设计碎石桩用量全部投完为止。每根桩的反插次数一般不低于14次。
11.孔口加压至前机架抬起，完成一根桩施工。
12.移动桩架至另一孔位，重复以上操作。
13.在施工时如遇下料困难，可往桩管内加水，即可解决。
14.做好场地内的排水工作，地下渗出的水要及时排出。
15.铺碎石垫层时一定要清出桩头，使排水通道畅通，地下水可利用挖排水沟排出路基之外。
原地面处理测
量
放
样
机
具
就
位
沉
管
至
设
计
深
度
加
料
拔
管
拔
管
下
压
机
具
移
位
拔
管
重复循环施工至桩顶
碎石桩流程图
4.施工质量控制
1.碎石桩的测量放样：应严格按设计图纸进行放样，确保桩间距及布置形式（等边三角形）。
2．碎石应选用一定级配且不易风化的碎石，粒径宜为20~50mm，含泥量不得大于5%。
3．整个段落采用由中心向外围推打进行。
4．根据成桩试验确定的技术参数进行施工，操作人员应记录施工开始时间、结束时间、成桩深度、碎石灌入量及电机的工作电流值，同时注意各种参数的变化。
5．振动法施工应严格控制拔管高度、拔管速度、压管次数和时间、填碎石量、电机工作电流，保证桩体连续、均匀、密实。
6．施工过程中应及时挖除桩管带出泥土，孔口泥土不得掉入孔中。
7．填料要分批加入，不宜一次加料过量，每一深度的抗体在未达到规定的密实电流时应继续加料，继续振实，严格防止“断桩”和“颈缩桩”的发生。
8．碎石桩处理软弱土地基应检验成桩及复合地基质量，其复合地基的承载力应符合设计要求。碎石桩处理后的可液化土地基、桩间土的加固效果应符合设计要求。
9．施工完毕，整平场地，测量标高，整理施工记录。
10.施工允许偏差的检验
项次检查项目规定值或允许偏差
1 桩位（纵横向）50mm
2 桩身垂直度 1.5%
3 桩长（m）不小于设计规定
4 桩径（m）-20mm
11.施工允许偏差检验包括对桩径、桩距、桩长、垂直度以及单桩碎石灌入量。实际投料量未达到设计用量要求时，应在原位将桩打入，补充灌碎石后复打一次，或在旁边补桩。
12、振冲碎石桩施工工艺流程图
振冲碎石桩施工工艺流程图 Yes
No
No Yes
Yes
施工准备
清淤、平整场地
放线布置桩位 机具就位后，使振冲器对准桩位
启动水泵、振冲器 振冲器下沉 至设计深度
记下振冲器过各深度电流值和时间
提振冲器至孔口
向孔内倒入一批石料
将振冲器下沉进行振密
电流I ＞密实电流
记下电流和石料量
桩体制作完成 完工否 结束
No
Yes
No
组织调试设备
达施工技术参数 布置现场、组织排水、排污系统
记录桩号 造孔情况记录 振冲器移下一桩位
