图纸会审答疑文件回函设计工作联络函项目内容：普宁英歌山高尔夫球会所【2013】第0813号日期： 2013 年 08 月 13 日收件人：发件人：审核：复核：抄送：关于：普宁英歌山高尔夫球会所设计事宜...................................................... ...................................................... ...................................................... ...关于中茵会所设计图纸会审答疑文件，我方已做如下回复：1、大堂模型展示地面及台阶铺装材料是否跟大堂一样？答：不一样。

详见本次提供图纸FC-1.0铺装图。

2、大堂E~K轴*9~10轴天花跌级是否是400mm高？答：跌级高度为500mm高。

3、大堂地面铺装有ST 01石材、ST 02石材、ST 03石材是否拼花铺装，如果是拼花缺少拼花大样图。

答：是的，参见附图，详见本次提供图纸FC-1.0铺装图。

4、大堂入口白灰石子散置下面是否铺ST 11石材？答：是的。

5、大堂墙面挂干挂ST 01石材骨架是否L50镀锌角钢间距800@800答：是的。

6、门廊地面坡道地面ST 01石材是否开防滑槽？答：是的。

7、门廊墙面没有装饰图纸。

答：墙面做法详见建筑立面图纸。

8、门廊台阶及坡道结构是否要做？答：是的。

9、过厅地面波打线是什么材质的？答：ST-11。

10、餐厅四周房间的门槛铺装是什么材质？答：ST-06。

11、包间（一）、包间（三）地面周边是否全部是铺石材 ST 01？答：所有的包间地铺图以厂家深化图纸为准。

12、包间（一）、包间（三）地面波打线是什么材质？答：同上11项回复内容。

13、包间VIP地面周边是否全部是铺石材 ST 01？答：同上11项回复内容。

14.、包间VIP中间地面波打线是什么材质？答：同上11项回复内容。

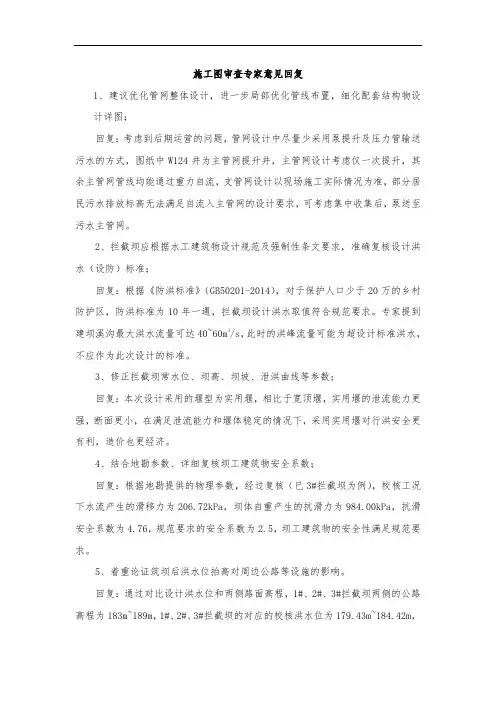

施工图审查专家意见回复1、建议优化管网整体设计，进一步局部优化管线布置，细化配套结构物设计详图；回复：考虑到后期运营的问题，管网设计中尽量少采用泵提升及压力管输送污水的方式，图纸中W124井为主管网提升井，主管网设计考虑仅一次提升，其余主管网管线均能通过重力自流，支管网设计以现场施工实际情况为准，部分居民污水排放标高无法满足自流入主管网的设计要求，可考虑集中收集后，泵送至污水主管网。

2、拦截坝应根据水工建筑物设计规范及强制性条文要求，准确复核设计洪水（设防）标准；回复：根据《防洪标准》（GB50201-2014），对于保护人口少于20万的乡村防护区，防洪标准为10年一遇，拦截坝设计洪水取值符合规范要求。

专家提到建坝溪沟最大洪水流量可达40~60m3/s，此时的洪峰流量可能为超设计标准洪水，不应作为此次设计的标准。

3、修正拦截坝常水位、坝高、坝坡、泄洪曲线等参数；回复：本次设计采用的堰型为实用堰，相比于宽顶堰，实用堰的泄流能力更强，断面更小，在满足泄流能力和堰体稳定的情况下，采用实用堰对行洪安全更有利，造价也更经济。

4、结合地勘参数、详细复核坝工建筑物安全系数；回复：根据地勘提供的物理参数，经过复核（已3#拦截坝为例），校核工况下水流产生的滑移力为206.72kPa，坝体自重产生的抗滑力为984.00kPa，抗滑安全系数为4.76，规范要求的安全系数为2.5，坝工建筑物的安全性满足规范要求。

5、着重论证筑坝后洪水位抬高对周边公路等设施的影响。

回复：通过对比设计洪水位和两侧路面高程，1#、2#、3#拦截坝两侧的公路高程为183m~189m，1#、2#、3#拦截坝的对应的校核洪水位为179.43m~184.42m，均低于公路高程几米，筑坝后的洪水位抬高不会对公路产生影响。

6、拦截坝、挡墙等大体积建筑物应进一步结合地材情况，合理优化设计材料。

回复：拦截坝基础为花岗岩，考虑到利用开挖岩石，拦截坝两侧挡墙均采用浆砌石挡墙。

金科开县开州城一期图纸会审纪要一、通用部分(开州城一期)1、洋房5～10#楼进户门需要向电梯井方向平移100mm。

2、所有洋房和高层外门、洞口原高度为2500mm的均改为2300mm高，不带亮子。

3、洋房A5-A9号楼三层平面阳台、露台标高统一，栏杆高度统一，补充大样图。

答复：同意修改，将阳台，露台标高统一为6.000。

阳台为非保温部位，现场用陶粒混凝土回填，保证完成面标高同露台一致，阳台栏杆提高同露台栏杆，做法同露台栏杆做法。

4、洋房5～9#主卧室外空调机位两端的装饰小墙做法更改如下：5、所有屋面（车库顶种植屋面除外）将防水层改为1.5mm厚聚氨酯涂膜防水。

6、12~15号楼9.000标高处墙身立面线子，补充大样如下图。

7、A2-4号楼单元入口门改为BM1830，现场预留门洞口详见后补图。

8、所有屋面檐口线条造型按建施图执行，并洋房5～9#结构施工图第15页檐口大样2更改如下：9、一期工程所有电梯底坑水平施工缝增加防水要求，详上图：10、由于新一级钢HPB300市场采购困难，且根据相关文件HPB235钢筋仍有一年的使用过渡期，因此本工程(开州城一期)一级钢仍采用HPB235,请设计复核是否需要作配筋加强。

答：因结构新规范已无HPB235这个钢种，所以图中的一级钢均为HPB300，在不影响相关验收的情况下，若确因市场不容易采购，需使用HPB235，应作配筋加强。

经设计院复核设计后，仅部分配筋需作加强，具体需加强部位及加强作法见附图。

11、洋房5～9#后浇带改为膨胀加强带,平面定位及尺寸同原有后浇带。

膨胀加强带做法如下: a、板筋(后浇带短向)增加50%;b、加强带内ZY外加剂掺量为12%;c、砼强度提高一级。

12、根据初设总图报园林后的意见，对施工图总图进行修改。

答复：设计补蓝图。

13、高层C、C’、E户型厨房烟道放到灶台转角处，以利于厨房布臵。

答复：同意修改，布臵如下图，现场施工注意相应厨房污水管位臵调整。

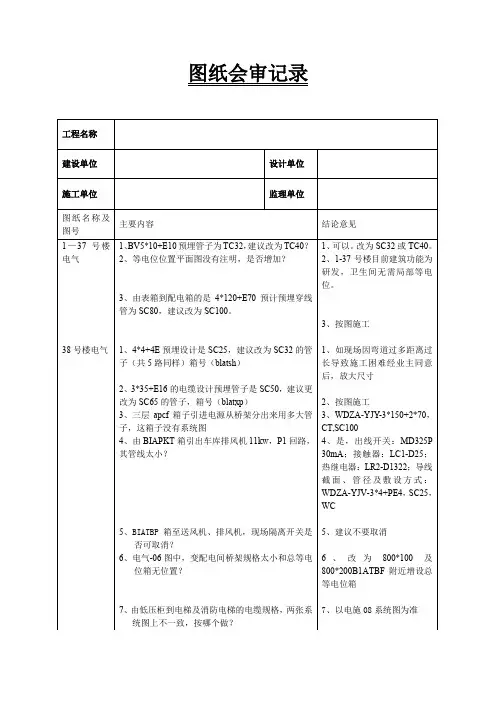

图纸会审记录工程名称建设单位设计单位施工单位监理单位图纸名称及图号主要内容结论意见1—37号楼电气38号楼电气1、BV5*10+E10预埋管子为TC32，建议改为TC40？2、等电位位置平面图没有注明，是否增加？3、由表箱到配电箱的是4*120+E70预计预埋穿线管为SC80，建议改为SC100。
