(完整版)SAR合成孔径雷达图像点目标仿真报告(附matlab代码)

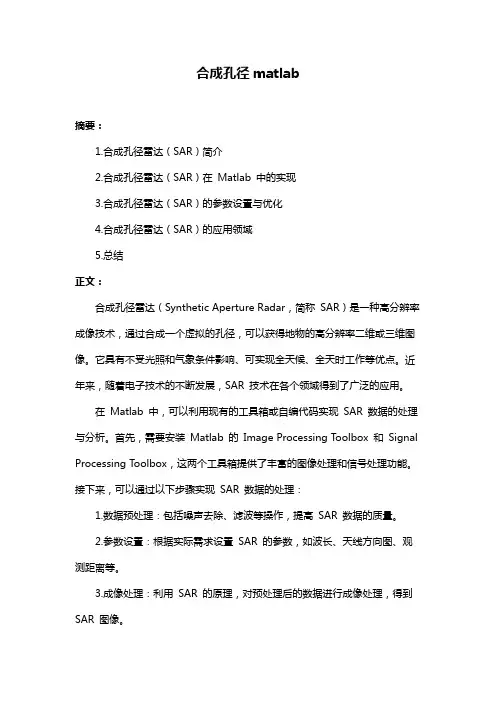

合成孔径matlab摘要：1.合成孔径雷达（SAR）简介2.合成孔径雷达（SAR）在Matlab 中的实现3.合成孔径雷达（SAR）的参数设置与优化4.合成孔径雷达（SAR）的应用领域5.总结正文：合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种高分辨率成像技术，通过合成一个虚拟的孔径，可以获得地物的高分辨率二维或三维图像。

它具有不受光照和气象条件影响、可实现全天候、全天时工作等优点。

近年来，随着电子技术的不断发展，SAR 技术在各个领域得到了广泛的应用。

在Matlab 中，可以利用现有的工具箱或自编代码实现SAR 数据的处理与分析。

首先，需要安装Matlab 的Image Processing Toolbox 和Signal Processing Toolbox，这两个工具箱提供了丰富的图像处理和信号处理功能。

接下来，可以通过以下步骤实现SAR 数据的处理：1.数据预处理：包括噪声去除、滤波等操作，提高SAR 数据的质量。

2.参数设置：根据实际需求设置SAR 的参数，如波长、天线方向图、观测距离等。

3.成像处理：利用SAR 的原理，对预处理后的数据进行成像处理，得到SAR 图像。

4.图像优化：根据需要对SAR 图像进行进一步处理，如图像增强、滤波等。

5.结果分析：对处理后的SAR 图像进行分析，提取地物信息。

合成孔径雷达（SAR）的参数设置与优化是实现高质量成像的关键。

在Matlab 中，可以通过调整参数实现对SAR 图像质量的优化。

主要包括以下几个方面：1.波长：波长对SAR 图像的空间分辨率有直接影响，波长越短，空间分辨率越高。

但同时，波长也会影响到SAR 的穿透能力和接收信号强度。

2.天线方向图：天线方向图决定了SAR 的成像范围和形状，不同方向图适用于不同场景。

3.观测距离：观测距离影响到SAR 图像的分辨率和质量，需要根据实际需求进行选择。

合成孔径雷达（SAR）技术在众多领域都有广泛应用，如军事侦察、地质勘探、环境监测、城市规划等。

合成孔径matlab报告
合成孔径雷达（SAR）是一种用于合成孔径雷达的计算机技术，通过使用不同的脉冲编码和信号处理技术，可以获得高分辨率的图像。

在SAR中，接收到的信
号被数字化并存储在计算机中，然后使用适当的算法进行处理以获得所需的图像。

在MATLAB中，可以使用不同的函数和工具箱来处理SAR数据。

其中，最常用的函数是“imread”和“imwrite”，它们可以用于读取和写入SAR图像。

此外，还可以使用其他函数和工具箱，例如“fft”和“ifft”，来执行快速傅里叶变换，以在频率域中进行图像处理。

在SAR数据处理中，常见的算法包括运动补偿、多普勒频率补偿、斑点噪声抑制、多视处理等。

其中，运动补偿是SAR数据处理中最关键的步骤之一。

由于SAR飞行器的运动和地面目标的运动，必须对接收到的信号进行运动补偿，以消除运动引起的失真。

在MATLAB中，可以使用不同的算法来实现运动补偿。

其中，最常用的算法是
距离走动补偿算法。

该算法通过计算每个像素点的距离走动量，并将其应用于相应的像素点来补偿运动失真。

除了运动补偿外，SAR数据处理还包括其他一些步骤，例如多普勒频率补偿、斑点噪声抑制和多视处理等。

这些步骤可以通过MATLAB中的不同函数和工具箱来实现。

MATLAB是一种强大的计算机编程语言，可用于SAR数据处理和分析。

通过使用不同的函数和工具箱，可以实现对SAR数据的处理和分析，从而获得高分辨率的图像。

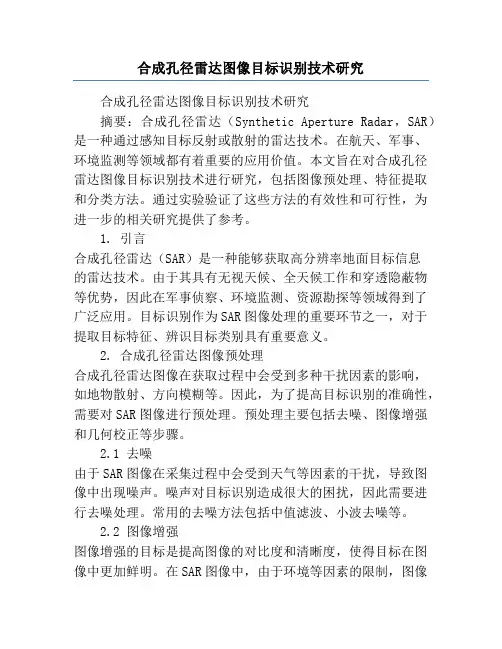

合成孔径雷达图像目标识别技术研究合成孔径雷达图像目标识别技术研究摘要：合成孔径雷达（Synthetic Aperture Radar，SAR）是一种通过感知目标反射或散射的雷达技术。

在航天、军事、环境监测等领域都有着重要的应用价值。

本文旨在对合成孔径雷达图像目标识别技术进行研究，包括图像预处理、特征提取和分类方法。

通过实验验证了这些方法的有效性和可行性，为进一步的相关研究提供了参考。

1. 引言合成孔径雷达（SAR）是一种能够获取高分辨率地面目标信息的雷达技术。

由于其具有无视天候、全天候工作和穿透隐蔽物等优势，因此在军事侦察、环境监测、资源勘探等领域得到了广泛应用。

目标识别作为SAR图像处理的重要环节之一，对于提取目标特征、辨识目标类别具有重要意义。

2. 合成孔径雷达图像预处理合成孔径雷达图像在获取过程中会受到多种干扰因素的影响，如地物散射、方向模糊等。

因此，为了提高目标识别的准确性，需要对SAR图像进行预处理。

预处理主要包括去噪、图像增强和几何校正等步骤。

2.1 去噪由于SAR图像在采集过程中会受到天气等因素的干扰，导致图像中出现噪声。

噪声对目标识别造成很大的困扰，因此需要进行去噪处理。

常用的去噪方法包括中值滤波、小波去噪等。

2.2 图像增强图像增强的目标是提高图像的对比度和清晰度，使得目标在图像中更加鲜明。

在SAR图像中，由于环境等因素的限制，图像质量较差。

常用的图像增强方法包括直方图均衡化、自适应直方图均衡化等。

2.3 几何校正由于SAR图像在获取过程中会有不同的几何失配问题，如斜视几何失配、散焦几何失配等。

为了进行精确的目标识别，需要对图像进行几何校正。

几何校正方法包括校正变换、几何失配校正等。

3. 合成孔径雷达图像特征提取特征提取是目标识别的关键步骤之一。

通过提取图像的特征信息，可以判断目标的类别以及与其他目标的差异。

常用的特征提取方法包括空间域特征、频率域特征和小波域特征等。

3.1 空间域特征空间域特征是通过对图像的像素进行分析提取的，包括灰度特征、形状特征等。

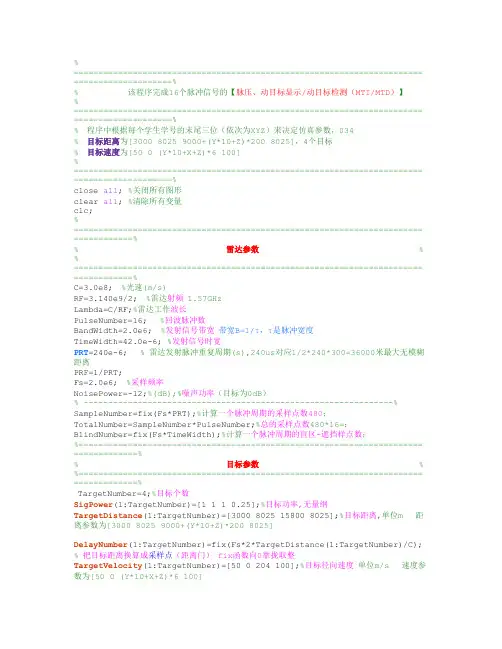

%======================================================================= ====================%% 该程序完成16个脉冲信号的【脉压、动目标显示/动目标检测（MTI/MTD）】%======================================================================= ====================%% 程序中根据每个学生学号的末尾三位（依次为XYZ）来决定仿真参数，034% 目标距离为[3000 8025 9000+(Y*10+Z)*200 8025]，4个目标% 目标速度为[50 0 (Y*10+X+Z)*6 100]%======================================================================= ====================%close all; %关闭所有图形clear all; %清除所有变量clc;%======================================================================= ============%% 雷达参数 % %======================================================================= ============%C=3.0e8; %光速(m/s)RF=3.140e9/2; %雷达射频 1.57GHzLambda=C/RF;%雷达工作波长PulseNumber=16; %回波脉冲数BandWidth=2.0e6; %发射信号带宽带宽B=1/τ，τ是脉冲宽度TimeWidth=42.0e-6; %发射信号时宽PRT=240e-6; % 雷达发射脉冲重复周期(s),240us对应1/2*240*300=36000米最大无模糊距离PRF=1/PRT;Fs=2.0e6; %采样频率NoisePower=-12;%(dB);%噪声功率（目标为0dB）% ---------------------------------------------------------------% SampleNumber=fix(Fs*PRT);%计算一个脉冲周期的采样点数480；TotalNumber=SampleNumber*PulseNumber;%总的采样点数480*16=；BlindNumber=fix(Fs*TimeWidth);%计算一个脉冲周期的盲区-遮挡样点数；%====================================================================== =============%% 目标参数 % %====================================================================== =============%TargetNumber=4;%目标个数SigPower(1:TargetNumber)=[1 1 1 0.25];%目标功率,无量纲TargetDistance(1:TargetNumber)=[3000 8025 15800 8025];%目标距离,单位m 距离参数为[3000 8025 9000+(Y*10+Z)*200 8025]DelayNumber(1:TargetNumber)=fix(Fs*2*TargetDistance(1:TargetNumber)/C); % 把目标距离换算成采样点（距离门） fix函数向0靠拢取整TargetVelocity(1:TargetNumber)=[50 0 204 100];%目标径向速度单位m/s 速度参数为[50 0 (Y*10+X+Z)*6 100]TargetFd(1:TargetNumber)=2*TargetVelocity(1:TargetNumber)/Lambda; %计算目标多卜勒频移2v/λ%====================================================================== ==============%% 产生线性调频信号 %%====================================================================== ==============%number=fix(Fs*TimeWidth);%回波的采样点数=脉压系数长度=暂态点数目+1if rem(number,2)~=0 %rem求余number=number+1;end%把number变为偶数for i=-fix(number/2):fix(number/2)-1Chirp(i+fix(number/2)+1)=exp(j*(pi*(BandWidth/TimeWidth)*(i/Fs)^2));%ex p(j*fi)*，产生复数矩阵Chirpendcoeff=conj(fliplr(Chirp));%把Chirp矩阵翻转并把复数共轭，产生脉压系数figure(1);%脉压系数的实部plot(real(Chirp));axis([0 90 -1.5 1.5]);title('脉压系数实部');%-------------------------产生目标回波串-----------------------------------------------------------------------------------------%%-------------------------产生前3个目标的回波串-------%SignalAll=zeros(1,TotalNumber);%所有脉冲的信号,先填0for k=1:TargetNumber-1 % 依次产生各个目标SignalTemp=zeros(1,SampleNumber);% 一个PRTSignalTemp(DelayNumber(k)+1:DelayNumber(k)+number)=sqrt(SigPower(k))*Ch irp;%一个脉冲的1个目标（未加多普勒速度）(DelayNumber(k)+1):(DelayNumber(k)+number)Signal=zeros(1,TotalNumber);for i=1:PulseNumber % 16个回波脉冲Signal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp; %每个目标把16个SignalTemp排在一起endFreqMove=exp(j*2*pi*TargetFd(k)*(0:TotalNumber-1)/Fs);%目标的多普勒速度*时间=目标的多普勒相移Signal=Signal.*FreqMove;%加上多普勒速度后的16个脉冲1个目标SignalAll=SignalAll+Signal;%加上多普勒速度后的16个脉冲4个目标end% %-------------------------产生第4个目标的回波串-------%fi=pi/3;SignalTemp=zeros(1,SampleNumber);% 一个脉冲SignalTemp(DelayNumber(4)+1:DelayNumber(4)+number)=sqrt(SigPower(4))*ex p(j*fi)*Chirp;%一个脉冲的1个目标（未加多普勒速度）Signal=zeros(1,TotalNumber);for i=1:PulseNumberSignal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp;endFreqMove=exp(j*2*pi*TargetFd(4)*(0:TotalNumber-1)/Fs);%目标的多普勒速度*时间=目标的多普勒相移Signal=Signal.*FreqMove;SignalAll=SignalAll+Signal;figure(2);subplot(2,1,1);plot(real(SignalAll),'r-');title('目标信号的实部');grid on;zoom on;subplot(2,1,2);plot(imag(SignalAll));title('目标信号的虚部');grid on;zoom on;%====================================================================== ==============%% 产生系统噪声信号 %%====================================================================== ==============%SystemNoise=normrnd(0,10^(NoisePower/10),1,TotalNumber)+j*normrnd(0,10^ (NoisePower/10),1,TotalNumber);%均值为0，标准差为10^(NoisePower/10)的噪声%====================================================================== ==============%% 总的回波信号 %%====================================================================== ==============%Echo=SignalAll+SystemNoise;% +SeaClutter+TerraClutter，加噪声之后的回波for i=1:PulseNumber %在接收机闭锁期,接收的回波为0Echo((i-1)*SampleNumber+1:(i-1)*SampleNumber+number)=0; %发射时接收为0endfigure(3);%加噪声之后的总回波信号subplot(2,1,1);plot(real(Echo),'r-');title('总回波信号的实部,闭锁期为0'); subplot(2,1,2);plot(imag(Echo));title('总回波信号的虚部,闭锁期为0');%================================时域脉压=================================%pc_time0=conv(Echo,coeff);%pc_time0为Echo和coeff的卷积pc_time1=pc_time0(number:TotalNumber+number-1);%去掉暂态点 number-1个figure(4);%时域脉压结果的幅度subplot(2,1,1);plot(abs(pc_time0),'r-');title('时域脉压结果的幅度,有暂态点');%pc_time0的模的曲线subplot(2,1,2);plot(abs(pc_time1));title('时域脉压结果的幅度,无暂态点');%pc_time1的模的曲线% ================================频域脉压=================================%Echo_fft=fft(Echo,8192);%理应进行TotalNumber+number-1点FFT,但为了提高运算速度,进行了8192点的FFTcoeff_fft=fft(coeff,8192);pc_fft=Echo_fft.*coeff_fft;pc_freq0=ifft(pc_fft);figure(5);subplot(2,1,1);plot(abs(pc_freq0(1:TotalNumber+number-1)));title('频域脉压结果的幅度,有前暂态点');subplot(2,1,2);plot(abs(pc_time0(1:TotalNumber+number-1)-pc_freq0(1:TotalNumber+number-1)),'r');title('时域和频域脉压的差别');pc_freq1=pc_freq0(number:TotalNumber+number-1);%去掉暂态点 number-1个,后填充点若干(8192-number+1-TotalNumber)% ================按照脉冲号、距离门号重排数据=================================%for i=1:PulseNumberpc(i,1:SampleNumber)=pc_freq1((i-1)*SampleNumber+1:i*SampleNumber);%每个PRT为一行，每行480个采样点的数据endfigure(6);plot(abs(pc(1,:)));title('频域脉压结果的幅度,没有暂态点');% ================MTI（动目标显示）,对消静止目标和低速目标---可抑制杂波=================================%for i=1:PulseNumber-1 %滑动对消，少了一个脉冲mti(i,:)=pc(i+1,:)-pc(i,:);endfigure(7);mesh(abs(mti));title('MTI result');% ================MTD（动目标检测）,区分不同速度的目标，有测速作用=================================%mtd=zeros(PulseNumber,SampleNumber);for i=1:SampleNumberbuff(1:PulseNumber)=pc(1:PulseNumber,i);buff_fft=fft(buff);mtd(1:PulseNumber,i)=buff_fft(1:PulseNumber);endfigure(8);mesh(abs(mtd));title('MTD result');%=======================================虚实矩阵转换========================================%coeff_fft_c=zeros(1,2*8192);for i=1:8192coeff_fft_c(2*i-1)=real(coeff_fft(i));coeff_fft_c(2*i)=imag(coeff_fft(i));endecho_c=zeros(1,2*TotalNumber);for i=1:TotalNumberecho_c(2*i-1)=real(Echo(i));echo_c(2*i)=imag(Echo(i));end%===========================以下是为DSP程序提供回波数据、脉压系数===============================%% fo=fopen('F:\my study\Visual_DSP_test\test_1\coeff_fft_c.dat','wt');%频域脉压系数% for i=1:2*8192% fprintf(fo,'%f,\r\n',coeff_fft_c(i));% end% fclose(fo);%% fo=fopen('F:\my study\Visual_DSP_test\test_1\echo_c.dat','wt');%16次回波的% for i=1:2*TotalNumber% fprintf(fo,'%f,\r\n',echo_c(i)); % end% fclose(fo);。

超声合成孔径成像matlab摘要：1.超声合成孔径成像简介2.Matlab 在超声合成孔径成像中的应用3.超声合成孔径成像的优点4.面临的挑战及发展前景正文：一、超声合成孔径成像简介超声合成孔径成像（Synthetic Aperture Imaging，SAI）是一种基于合成孔径雷达（Synthetic Aperture Radar，SAR）的成像技术。

它利用雷达在不同位置接收到的回波信号，通过数据处理方法合成一个大孔径的天线，从而获得高分辨率的图像。

这种技术在环境观测、灾害监测、地图测绘以及战场态势侦察等领域有着广泛应用。

二、Matlab 在超声合成孔径成像中的应用Matlab 是一种广泛应用于科学计算和工程设计的软件，它可以进行数值计算、数据分析、可视化以及算法开发等。

在超声合成孔径成像领域，Matlab 可以用于模拟雷达回波信号、计算成像参数、设计相控阵天线以及实现图像重建等。

三、超声合成孔径成像的优点超声合成孔径成像技术具有以下几个优点：1.高分辨率：通过合成大孔径天线，可以获得更高的分辨率，从而实现更精确的成像。

2.穿透性：超声波具有较强的穿透性，可以穿透云层、烟雾、水等介质，适用于各种天气条件。

3.全天时、全天候工作：超声合成孔径成像不受气象条件影响，可以在任何时间、任何地点进行成像。

4.适用范围广：该技术可以应用于多种领域，如环境观测、灾害监测、地图测绘以及战场态势侦察等。

四、面临的挑战及发展前景尽管超声合成孔径成像技术具有诸多优点，但仍面临着一些挑战，如信号处理复杂、计算量大、成像精度受限等。

随着技术的发展，未来超声合成孔径成像技术将在以下几个方面取得突破：1.算法优化：通过研究更先进的成像算法，提高成像精度和速度。

2.硬件性能提升：随着计算能力的提高，可以实现更高性能的信号处理和图像重建。

3.多传感器融合：将超声合成孔径成像与其他传感器技术相结合，提高成像质量和可靠性。

【雷达通信】合成孔径雷达（SAR）的点目标仿真matlab源码•*SAR原理简介*用一个小天线作为单个辐射单元，将此单元沿一直线不断移动，在不同位置上接收同一地物的回波信号并进行相关解调压缩处理。

一个小天线通过“运动”方式就合成一个等效“大天线”，这样可以得到较高的方位向分辨率，同时方位向分辨率与距离无关，这样SAR就可以安装在卫星平台上而可以获取较高分辨率的SAR图像。

图1 SAR成像原理示意图1、几个参重要参数为了更好的理解SAR和SAR图像，需要知道几个重要的参数。

•分辨率SAR图像分辨率包括距离向分辨率(Range Resolution)和方位向分辨率(Azimuth Resolution)。

图2 距离向和方位向示意图•距离向分辨率(Range Resolution)垂直飞行方向上的分辨率，也就是侧视方向上的分辨率。

距离向分辨率与雷达系统发射的脉冲信号相关，与脉冲持续时间成正比：Res( r) = c*τ/2其中c为光速，τ为脉冲持续时间。

•方位向分辨率(Azimuth Resolution)沿飞行方向上的分辨率，也称沿迹分辨率。

如下为推算过程：·真实波束宽度：β= λ/ D·真实分辨率：ΔL = β*R = Ls (合成孔径长度)·合成波束宽度βs = λ /(2* Ls) = D / (2* R)·合成分辨率ΔLs = βs* R = D / 2其中λ为波长，D为雷达孔径，R为天线与物体的距离。

从这个公式中可以看到，SAR系统使用小尺寸的天线也能得到高方位向分辨率，而且与斜距离无关(就是与遥感平台高度无关)。

图3 方位向分辨率示意图•极化方式雷达发射的能量脉冲的电场矢量，可以在垂直或水平面内被偏振。

无论哪个波长，雷达信号可以传送水平(H)或者垂直(V)电场矢量。

接收水平(H)或者垂直(V)或者两者的返回信号。

雷达遥感系统常用四种极化方式———HH、VV、HV、VH。

sar面目标回波仿真matlab程序根据提供的信息，可以得知，本篇回答是关于 SAR 面目标回波仿真MATLAB 程序方面的。

SAR 技术全称 Synthetic Aperture Radar，是一种利用合成孔径技术合成雷达波束的一种雷达成像技术。

SAR 系统可将地面平面上各个点的反射信号合成为一条与雷达运动方向垂直的轨迹，从而得到一张高分辨率的 SAR 图像。

在 SAR 图像重建的过程中，面目标回波仿真是一个非常重要的步骤。

通过对面目标回波仿真计算，我们可以模拟测试 SAR 系统对不同类型目标的检测识别能力以及成像效果，从而确定 SAR 系统的整体性能，为 SAR 的实际应用提供依据。

而 MATLAB 是一款十分优秀的科学计算软件，它提供了非常丰富的功能工具箱和可视化工具，方便科研人员和工程师们快速有效地实现SAR 的图像处理、面目标回波仿真等计算过程。

下面我们将重点介绍一下如何使用 MATLAB 实现 SAR 面目标回波仿真程序设计。

首先，我们需要定义一个面目标，包括其散射中心、面积、形状、反射率等参数。

然后，通过 SVD（奇异值分解法）或其他数值计算方法对目标进行回波模拟，得到模拟回波数据。

接着，将模拟回波数据代入SAR 成像算法，对其进行图像重建与处理，得到SAR 图像。

最后，通过对 SAR 图像的分析和评估，确定 SAR 系统性能和目标检测效果的准确性。

具体实现过程如下：1. 定义面目标的散射中心、面积、形状和反射率等参数。

二维图形中，可以用矩阵表示目标的位置和大小；三维图形中，可以用立方体体元 (cubature) 表示目标的位置、大小、方向和反射率。

2. 对目标进行回波模拟。

可以考虑使用 SVD 等数值计算方法，将目标的反射系数表示为若干个基函数的线性组合形式，然后将其分段连续函数化，用离散化的形式进行数值计算，得到目标回波数据。

3. 进行 SAR 成像算法处理。

可以选择相位历程算法、谱带归一化算法、旋转并且叠加相干序列算法等成像算法。

SAR成像RD算法MATLAB仿真在雷达成像中，SAR（Synthetic Aperture Radar）是一种通过向地面发射微波信号并接收反射回来的信号，来生成高分辨率地面图像的技术。

而RD（Range Doppler）算法是一种常用的SAR成像算法，用于将获得的原始数据处理成可视化的图像。

MATLAB是一种在科学和工程领域广泛使用的数学软件，具有强大的矩阵运算和图像处理功能。

下面将介绍如何使用MATLAB进行SAR成像的RD算法仿真。

首先，需要生成模拟的SAR返回信号。

可以使用MATLAB的信号处理工具箱中的函数进行模拟。

假设我们使用一个长度为N的脉冲信号进行雷达扫描，在SAR成像中，我们通常使用线性调频（Linear Frequency Modulation）信号。

可以使用MATLAB的`chirp`函数生成一个线性调频信号。

```matlabN=1024;%信号长度T=5e-6;%信号周期,信号的时间长度为T*Nfs = 100e6; % 采样频率f0=0;%初始频率f1=10e6;%终止频率t = 0:1/fs:T*N-1/fs;s = chirp(t, f0, T*N, f1);```接下来，我们需要生成一个代表地物散射特性的复数反射系数矩阵。

假设地面上有一个半径为R的圆形散射体，其反射系数为0.8、可以使用MATLAB的`meshgrid`函数生成一个二维的坐标网格，然后使用`sqrt`函数计算每个网格点到原点的距离。

```matlabR=5;%圆形散射体半径Np=100;%地物散射点个数x = linspace(-R, R, Np);y = linspace(-R, R, Np);[X, Y] = meshgrid(x, y);rho = sqrt(X.^2 + Y.^2); % 距离计算```然后，我们可以根据雷达与地物之间的距离计算相位偏移。

根据SAR 成像的原理，SAR返回信号中的每个采样点都对应着不同距离下的散射信号。

超声合成孔径成像 matlab
（原创版）
目录
1.超声合成孔径成像简介
2.Matlab 在超声合成孔径成像中的应用
3.超声合成孔径成像的优点
4.面临的挑战和未来发展方向
正文
一、超声合成孔径成像简介
超声合成孔径成像（Synthetic Aperture Imaging，SAI）是一种基于合成孔径雷达（Synthetic Aperture Radar，SAR）的成像技术。

它利用雷达在不同位置接收到的回波信号，通过数据处理方法合成一个大孔径的天线，从而获得高分辨率的图像。

这种技术在环境观测、灾害监测、地图测绘以及战场态势侦察等领域有着广泛应用。

二、Matlab 在超声合成孔径成像中的应用
Matlab 是一种广泛应用于科学计算和工程设计的软件，它可以方便地实现超声合成孔径成像。

通过 Matlab，可以模拟雷达回波信号的接收过程，并进行数据处理，最终生成合成孔径成像的结果。

三、超声合成孔径成像的优点
超声合成孔径成像技术具有以下几个优点：
1.高分辨率：通过合成大孔径的天线，可以获得高分辨率的图像，提高目标识别的准确性。

2.穿透性：超声波可以穿透一定深度的物体，因此合成孔径成像可以应用于各种材料的探测和成像。

3.全天时、全天候工作：合成孔径成像不受气象条件影响，可以在任何时间、任何天气情况下进行工作。

4.灵活性：合成孔径成像可以灵活地调整雷达的参数，例如工作频率、脉冲重复频率等，以适应不同的应用场景。

四、面临的挑战和未来发展方向
尽管超声合成孔径成像技术具有许多优点，但仍然面临着一些挑战，例如如何提高成像速度、如何降低系统成本等。

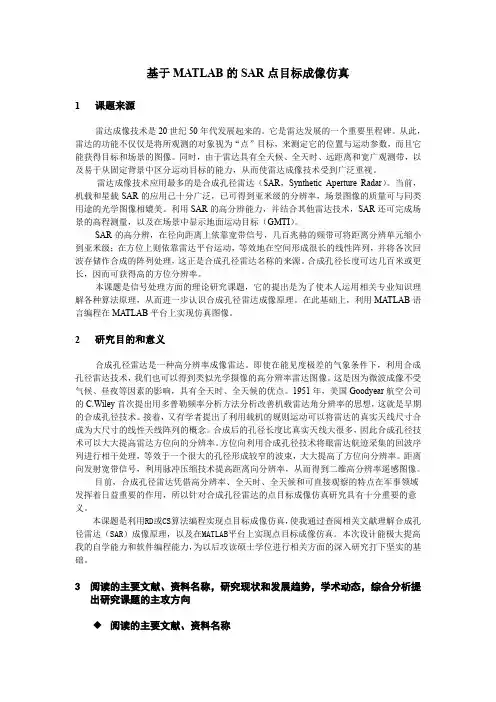

基于MATLAB的SAR点目标成像仿真1 课题来源雷达成像技术是20世纪50年代发展起来的。

它是雷达发展的一个重要里程碑。

从此，雷达的功能不仅仅是将所观测的对象视为“点”目标，来测定它的位置与运动参数，而且它能获得目标和场景的图像。

同时，由于雷达具有全天候、全天时、远距离和宽广观测带，以及易于从固定背景中区分运动目标的能力，从而使雷达成像技术受到广泛重视。

雷达成像技术应用最多的是合成孔径雷达（SAR，Synthetic Aperture Radar）。

当前，机载和星载SAR的应用已十分广泛，已可得到亚米级的分辨率，场景图像的质量可与同类用途的光学图像相媲美。

利用SAR的高分辨能力，并结合其他雷达技术，SAR还可完成场景的高程测量，以及在场景中显示地面运动目标（GMTI）。

SAR的高分辨，在径向距离上依靠宽带信号，几百兆赫的频带可将距离分辨单元缩小到亚米级；在方位上则依靠雷达平台运动，等效地在空间形成很长的线性阵列，并将各次回波存储作合成的阵列处理，这正是合成孔径雷达名称的来源。

合成孔径长度可达几百米或更长，因而可获得高的方位分辨率。

本课题是信号处理方面的理论研究课题，它的提出是为了使本人运用相关专业知识理解各种算法原理，从而进一步认识合成孔径雷达成像原理。

在此基础上，利用MA TLAB语言编程在MATLAB平台上实现仿真图像。

2 研究目的和意义合成孔径雷达是一种高分辨率成像雷达。

即使在能见度极差的气象条件下，利用合成孔径雷达技术，我们也可以得到类似光学摄像的高分辨率雷达图像。

这是因为微波成像不受气候、昼夜等因素的影响，具有全天时、全天候的优点。

1951年，美国Goodyear航空公司的C.Wiley首次提出用多普勒频率分析方法分析改善机载雷达角分辨率的思想，这就是早期的合成孔径技术。

接着，又有学者提出了利用载机的规则运动可以将雷达的真实天线尺寸合成为大尺寸的线性天线阵列的概念。

合成后的孔径长度比真实天线大很多，因此合成孔径技术可以大大提高雷达方位向的分辨率。

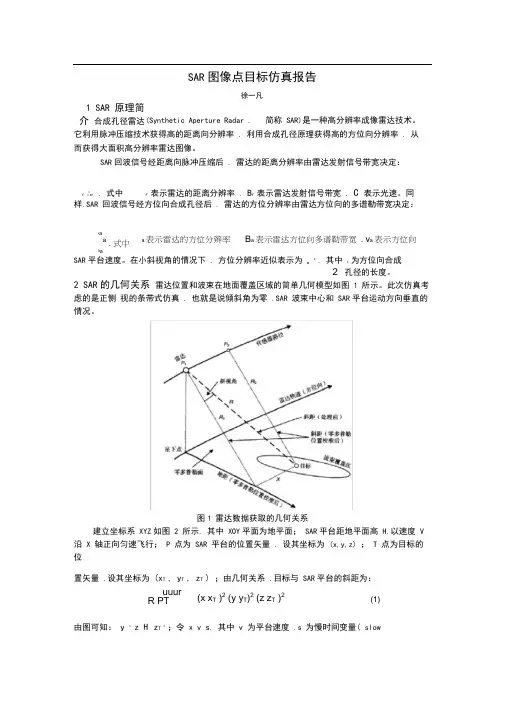

SAR 图像点目标仿真报告徐一凡1 SAR 原理简介 合成孔径雷达 (Synthetic Aperture Radar . 简称 SAR)是一种高分辨率成像雷达技术。

它利用脉冲压缩技术获得高的距离向分辨率 . 利用合成孔径原理获得高的方位向分辨率 . 从 而获得大面积高分辨率雷达图像。

SAR 回波信号经距离向脉冲压缩后 . 雷达的距离分辨率由雷达发射信号带宽决定：r 2CB r. 式中r表示雷达的距离分辨率 . B r 表示雷达发射信号带宽 . C 表示光速。

同样.SAR 回波信号经方位向合成孔径后 . 雷达的方位分辨率由雷达方位向的多谱勒带宽决定：SAR 平台速度。

在小斜视角的情况下 . 方位分辨率近似表示为 a D. 其中 D为方位向合成2 孔径的长度。

2 SAR 的几何关系 雷达位置和波束在地面覆盖区域的简单几何模型如图 1 所示。

此次仿真考虑的是正侧 视的条带式仿真 . 也就是说倾斜角为零 .SAR 波束中心和 SAR 平台运动方向垂直的情况。

图1 雷达数据获取的几何关系建立坐标系 XYZ 如图 2 所示. 其中 XOY 平面为地平面； SAR 平台距地平面高 H.以速度 V 沿 X 轴正向匀速飞行； P 点为 SAR 平台的位置矢量 . 设其坐标为 (x,y,z) ； T 点为目标的位置矢量 .设其坐标为 (x T , y T , z T ) ；由几何关系 .目标与 SAR 平台的斜距为：由图可知： y 0,z H ,z T 0；令 x v s . 其中 v 为平台速度 .s 为慢时间变量( slowv aa. 式中B aa表示雷达的方位分辨率 B a 表示雷达方位向多谱勒带宽 . v a 表示方位向uuur R PT(x x T )2 (y y T )2 (z z T )2(1)time ).假设x T vs.其中 s表示SAR平台的x 坐标为x T 的时刻；再令r H2 y T2 表示目标与SAR的垂直斜距. 重写(1) 式为：图2：空间几何关系(a) 正视图(b) 侧视图图2(a) 中. Lsar表示合成孔径长度. 它和合成孔径时间Tsar的关系是Lsar vTsar。

合成孔径雷达成像系统点目标仿真源程序：clcclose allC=3e8; %光速Fc=1e9; %载波频率lambda=C/Fc; %波长%成像区域Xmin=0;Xmax=50;Yc=10000;Y0=500;%SAR基本参数V=100; %雷达平台速度H=0; %雷达平台高度R0=sqrt(Yc^2+H^2);D=4; %天线孔径长度Lsar=lambda*R0/D; %合成孔径长度Tsar=Lsar/V; %合成孔径时间Ka=-2*V^2/lambda/R0;%线性调频率Ba=abs(Ka*Tsar);PRF=2*Ba; %脉冲重复频率PRT=1/PRF;ds=PRT; %脉冲重复周期Nslow=ceil((Xmax-Xmin+Lsar)/V/ds);%脉冲数Nslow=2^nextpow2(Nslow); %量化为2的指数sn=linspace((Xmin-Lsar/2)/V,(Xmax+Lsar/2)/V,Nslow); %创建时间向量PRT=(Xmax-Xmin+Lsar)/V/Nslow; %更新PRF=1/PRT; % 更新脉冲重复频率fa=linspace(-0.5*PRF,0.5*PRF,Nslow);Tr=5e-6; %脉冲宽度Br=30e6; %调频信号带宽Kr=Br/Tr; %调频率Fsr=2*Br; %快时间域取样频率dt=1/Fsr; %快时间域取样间隔Rmin=sqrt((Yc-Y0)^2+H^2);Rmax=sqrt((Yc+Y0)^2+H^2+(Lsar/2)^2);Nfast=ceil(2*(Rmax-Rmin)/C/dt+Tr/dt);Nfast=2^nextpow2(Nfast);tm=linspace(2*Rmin/C,2*Rmax/C+Tr,Nfast);dt=(2*Rmax/C+Tr-2*Rmin/C)/Nfast; %更新Fsr=1/dt;fr=linspace(-0.5*Fsr,0.5*Fsr,Nfast);DY=C/2/Br; %距离分辨率DX=D/2; %方位分辨率Ntarget=3; %目标数目Ptarget=[Xmin,Yc,1 %目标位置Xmin,Yc+10*DY,1Xmin+20*DX,Yc+50*DY,1];K=Ntarget; %目标数目N=Nslow; %慢时间采样数M=Nfast; %快时间采样数T=Ptarget; %目标位置%合成孔径回波仿真Srnm=zeros(N,M);for k=1:1:Ksigma=T(k,3);Dslow=sn*V-T(k,1);R=sqrt(Dslow.^2+T(k,2)^2+H^2);tau=2*R/C;Dfast=ones(N,1)*tm-tau'*ones(1,M);phase=pi*Kr*Dfast.^2-(4*pi/lambda)*(R'*ones(1,M));Srnm=Srnm+sigma*exp(j*phase).*(0<Dfast&Dfast<Tr).*((abs(Dslow)<Lsar/2)'*ones(1,M));end%距离压缩tr=tm-2*Rmin/C;Refr=exp(j*pi*Kr*tr.^2).*(0<tr&tr<Tr);%距离压缩参考函数F_Refr=fft((Refr));Sr=zeros(N,M);for k2=1:1:Mtemp1=fft(Srnm(k2,:));FSrnm=temp1.*conj(F_Refr);Sr(k2,:)=ifft(FSrnm);end%方位压缩ta=sn-(Xmin+Xmax)/2/V;Refa=exp(j*pi*Ka*ta.^2).*(abs(ta)<Tsar/2); %方位压缩参考函数F_Refa=fft(Refa);Sa=zeros(N,M);for k3=1:1:Mtemp2=fft(Sr(:,k3));F_Sa=temp2.*conj(F_Refa.');Sa(:,k3)=fftshift(ifft(F_Sa));endrow=tm*C/2;col=sn*V;%绘图%回波雷达数据figure(1)subplot(211)imagesc(abs(Srnm));title('SAR data')subplot(212)imagesc(angle(Srnm))%灰度图figure(2)colormap(gray)imagesc(row,col,255-abs(Sr));title('距离压缩'),xlabel('距离向'),ylabel('方位向');figure(3)colormap(gray)imagesc(row,col,255-abs(Sa));title('方位压缩'),xlabel('距离向'),ylabel('方位向');%轮廓图figure(4)Ga=abs(Sa);a=max(max(Ga));contour(row,col,Ga,[0.707*a,a],'b');grid onx1=sqrt(H^2+min(abs(Ptarget(:,2))).^2)-5*DY;x2=sqrt(H^2+max(abs(Ptarget(:,2))).^2)+5*DY;y1=min(Ptarget(:,1))-5*DX;y2=max(Ptarget(:,1))+5*DX;axis([x1,x2,y1,y2])%三维成像图figure(5)mesh(Ga((400:600),(200:500)));axis tightxlabel('Range'),ylabel('Azimuth');仿真结果图：图4. 1 点目标原始回波数据图4. 2 距离压缩后成像图图4. 3 方位压缩后成像图（点阵目标成像灰度图）图4. 4 点阵目标成像轮廓图。

SAR成像BP算法仿真源程序及结果SAR（Synthetic Aperture Radar，合成孔径雷达）成像是一种利用合成孔径的技术，通过合成大尺寸天线阵列所接收到的多个回波信号，对地物进行成像的一种雷达成像技术。

背向散射点（Backscatter Point，BP）是其中的一个重要概念，指的是雷达波束照射到地物上的一个点，接收到的回波信号。

BP算法可以通过计算背向散射点的位置和回波信号的相位差，实现对地物的成像。

下面是一个SAR成像BP算法的仿真源程序及结果。

为了简化问题，我们假设只有一个背向散射点，并且坐标为(0,0)。

```pythonimport numpy as npimport matplotlib.pyplot as plt#设置成像区域的大小和分辨率range_bins = 1000 # 距离向像元数azimuth_bins = 1000 # 方位向像元数range_resolution = 1 # 距离分辨率azimuth_resolution = 1 # 方位分辨率#构造回波信号target = np.array([[0]]) # 背向散射点target_amplitude = 1 # 背向散射点的幅度target_phase = np.pi / 4 # 背向散射点的相位#构造合成孔径雷达的波束beam = np.zeros((azimuth_bins, range_bins)) # 保存波束数据for r in range(range_bins):for a in range(azimuth_bins):#计算距离和方位range_distance = r * range_resolutionazimuth_distance = a * azimuth_resolution#计算背向散射点到波束位置的相位差phase_difference = 4 * np.pi / wavelength *(range_distance**2 + azimuth_distance**2)#计算波束位置的回波信号beam[a, r] = target_amplitude * np.exp(1j * (target_phase + phase_difference))# 对波束进行逆快速傅里叶变换（Inverse Fast Fourier Transform, IFFT）image = np.fft.ifft2(beam)#显示成像结果plt.imshow(np.abs(image), cmap='gray', extent=[0, range_bins * range_resolution, 0, azimuth_bins * azimuth_resolution])plt.colorbarplt.title('SAR Image')plt.xlabel('Range (m)')plt.ylabel('Azimuth (m)')plt.show```以下是对上述源程序的分析：1. 我们首先需要设置成像区域的大小和分辨率，即range_bins和azimuth_bins。

学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

本人完全意识到本声明的法律后果由本人承担。

作者签名：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

本学位论文属于1、保密□，在_________年解密后适用本授权书。

2、不保密□。

（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日目录摘要.................................................. （）关键词................................................ （）一、绪论.............................................. （）引言............................................. （）研究目的和意义 (2)发展历史及学术动态................................. (）二、SAR的应用 ......................................... (）引言.............................................. (）合成孔径雷达在军事领域的应用 (3)战略应用 (3)战术应用 (3)特别应用 (3)合成孔径雷达在民用领域的应用 (3)在地形测绘和制图方面 (3)在海洋应用方面 (3)在水资源应用方面 (3)三、合成孔径雷达成像的原理 (3)成像特点 (3)成像原理 (4)成像流程图 (4)SAR成像理论模型 (5)四、SAR成像算 (5)引言 (5)距离——多普勒算法（RD） (5)信号模型及分析 (6)距离压缩 (7)距离移动校正 (7)方位向压缩 (9)CS算法 (9)算法特点简介 (10)SAR 斜视回波模型 (10)SAR 斜视回波几何模型 (10)距离移动分析 (11)改进的CS算法 (11)五、算法的Matlab仿真 (11)RD算法 (11)仿真参数 (11)仿真结果 (12)仿真结果说明 (13)CS算法 (13)仿真参数 (14)仿真结果 (15)仿真性能分析 (16)六、成像算法对分辨率的影响 (17)多普勒中心频率误差 (17)多普勒调频误差 (16)改进型算法的多普勒参数估计与设定 (17)七、总结 (18)致谢 (18)参考文献 (18)附录 (20)合成孔径雷达点目标成像仿真学生：宋家明指导老师：黄瑶三峡大学理学院摘要：本文主要介绍合成孔径雷达（SAR）点目标成像的相关知识，简要介绍了SAR在军事和民事中的运用，阐述了其成像原理及特点。

合成孔径雷达matlab摘要：一、合成孔径雷达简介- 合成孔径雷达的定义- 合成孔径雷达的工作原理- 合成孔径雷达的应用领域二、MATLAB 在合成孔径雷达中的应用- MATLAB 在合成孔径雷达数据处理中的作用- MATLAB 在合成孔径雷达图像生成中的作用- MATLAB 在合成孔径雷达性能评估中的作用三、MATLAB 合成孔径雷达实例- 基于MATLAB 的合成孔径雷达数据处理实例- 基于MATLAB 的合成孔径雷达图像生成实例- 基于MATLAB 的合成孔径雷达性能评估实例正文：一、合成孔径雷达简介合成孔径雷达（Synthetic Aperture Radar, SAR）是一种高分辨率微波成像雷达，通过利用雷达与目标的相对运动，将尺寸较小的真实天线孔径用数据处理的方法合成一较大的等效天线孔径，从而实现高分辨率图像的生成。

合成孔径雷达具有分辨率高、全天候工作、能有效识别伪装和穿透掩盖物等优点，广泛应用于航空测量、航空遥感、卫星海洋观测、航天侦察、图像匹配制导等领域。

二、MATLAB 在合成孔径雷达中的应用1.MATLAB 在合成孔径雷达数据处理中的作用MATLAB 在合成孔径雷达数据处理中发挥着重要作用。

它可以帮助处理合成孔径雷达采集到的原始数据，包括数据预处理、数据滤波、数据插补等，从而提高数据质量，为后续的图像生成和性能评估提供有效支持。

2.MATLAB 在合成孔径雷达图像生成中的作用MATLAB 具有强大的图像处理功能，可以用于生成合成孔径雷达图像。

利用MATLAB 可以对合成孔径雷达数据进行逆合成孔径雷达成像处理，从而得到目标区域的清晰图像。

同时，MATLAB 还可以实现图像的优化和增强，以满足不同应用场景的需求。

3.MATLAB 在合成孔径雷达性能评估中的作用MATLAB 可以用于评估合成孔径雷达的性能参数，例如占地面积、方位角和距离分辨率、信噪比（SNR）和噪声等效反射率（NER）。

合成孔径雷达成像Matlab仿真研究作者：宋星秀曲毅王炳和来源：《现代电子技术》2014年第22期摘要：计算机仿真是现代雷达研究中的重要技术之一，针对合成孔径雷达（SAR）成像中影响仿真结果的因素，从分析SAR发射信号和回波信号模型出发，运用Matlab软件对SAR 的发射波形以及点目标成像进行了仿真，直观地反应了距离多普勒成像算法原理。

最终通过仿真分析，总结了SAR成像中影响仿真结果的5项因素，而这5项因素在运用Matlab仿真过程中对成像质量的优劣有着至关重要的影响。

关键词：合成孔径雷达； Matlab仿真；距离多普勒算法； Chirp中图分类号： TN957⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）22⁃0017⁃03 Study on Matlab simulation of synthetic aperture radar imagingSONG Xing⁃xiu， QU Yi， WANG Bing⁃he（College of Information Engineering， Engineering University of Chinese Armed Police Force， Xi`an 710086， China）Abstract： Computer simulation is one of the important technologies in the modern radar study. Aiming at the factor which affects simulation results in synthetic aperture radar （SAR） imaging，Matlab software is used to simulate SAR transmission waveform and point target imaging to realize the analysis of SAR transmitted signal and echo signal model. It reflected the principle of distance Doppler imaging algorithm intuitively. Based on the simulation analysis， the five factors that affect SAR imaging simulation results are summarized， which has a critical influence on imaging quality in the Matlab simulation process.Keywords： synthetic aperture radar； Matlab simulation； range Doppler algorithm； Chirp合成孔径雷达（SAR）是成像领域中的一项核心技术，随着计算机技术与信号处理技术的不断进步，合成孔径雷达仿真技术也得以发展，由于仿真结果与实际结果的逼近，使得仿真成为现代雷达设计和研究的基础之一。

合成孔径雷达matlab摘要：I.合成孔径雷达简介- 合成孔径雷达的定义- 合成孔径雷达的原理II.合成孔径雷达在遥感中的应用- 什么是遥感- 合成孔径雷达在遥感中的作用- 遥感中的合成孔径雷达应用案例III.合成孔径雷达数据处理- 合成孔径雷达数据的获取- 合成孔径雷达数据的预处理- 合成孔径雷达数据的分析与可视化IV.利用Matlab 进行合成孔径雷达仿真- Matlab 在合成孔径雷达仿真中的作用- 利用Matlab 进行合成孔径雷达仿真的步骤- 仿真结果的分析与讨论正文：I.合成孔径雷达简介合成孔径雷达（Synthetic Aperture Radar, SAR）是一种高分辨率微波成像雷达，通过利用雷达与目标的相对运动，将尺寸较小的真实天线孔径用数据处理的方法合成一较大的等效天线孔径，从而实现对目标的成像。

合成孔径雷达具有分辨率高、全天候工作、能有效识别伪装和穿透掩盖物等特点，广泛应用于航空测量、航空遥感、卫星海洋观测、航天侦察、图像匹配制导等领域。

II.合成孔径雷达在遥感中的应用遥感是一种通过传感器获取地球表面信息的技术，它可以在不直接接触的情况下，对地球表面进行观测和测量。

合成孔径雷达在遥感中具有重要作用，因为它可以在复杂气象条件下，对地球表面进行成像，获取地表信息。

在林业、农业、地质勘查、环境监测等领域，合成孔径雷达都取得了广泛的应用。

例如，在农业方面，合成孔径雷达可以用于监测作物生长状况、作物病虫害、土壤湿度等信息，为农业生产提供数据支持。

在地质勘查方面，合成孔径雷达可以用于探测地下岩层结构、矿产资源等信息，提高地质勘查的准确性。

III.合成孔径雷达数据处理合成孔径雷达数据的获取是一个复杂的过程，需要对雷达系统进行精确的参数设置，并在数据处理阶段进行一系列的预处理和分析工作。

预处理主要包括去除噪声、消除失真、滤波等，以提高数据的质量。

分析与可视化主要是将处理后的数据进行图像重建和显示，以便于对数据进行进一步的解读和分析。

斜视sar成像matlab代码斜视合成孔径雷达（SAR）是一种利用雷达技术进行地面成像的方法。

在SAR成像中，斜视成像是指雷达传感器在斜视方向进行观测，这对于提高地面图像的分辨率和减小重构误差具有重要意义。

本文将介绍使用Matlab编写斜视SAR成像的代码。

1. 数据预处理在进行斜视SAR成像之前，需要对接收到的SAR原始数据进行预处理。

预处理的步骤包括数据去斜、多普勒校正、方位压缩等。

这些步骤的具体实现可以参考Matlab中相关的信号处理函数和算法。

2. 地理校正地理校正是将SAR图像的像素坐标转换为实际地理坐标的过程。

这需要使用地理信息系统（GIS）的数据，比如地形图和地理坐标系统等。

Matlab中有各种GIS数据处理工具箱，可以帮助实现地理校正。

3. 距离校正距离校正是将距离信息转换为可视图像的过程。

在斜视SAR成像中，由于观测方向的改变，距离信息需要进行校正才能正确显示。

距离校正的实现可以利用Matlab中的距离变换函数和几何校正算法。

4. 焦散校正焦散校正是为了抵消斜视成像中由于观测角度的改变而引起的散焦效应。

具体来说，焦散校正主要通过数学算法来实现，其中包括快速傅里叶变换（FFT）等。

在Matlab中，有相关的函数和工具箱可以用于实现焦散校正。

5. 匹配滤波匹配滤波是斜视SAR成像中一个重要的步骤，用于增强目标信号的对比度。

匹配滤波的实现可以利用Matlab中的相关函数和滤波算法。

比如，可以使用矩阵运算和卷积运算等方法实现匹配滤波。

6. 显示与分析最后，将生成的斜视SAR图像进行显示与分析。

Matlab提供了许多绘图函数，可以用于生成美观的图像。

同时，Matlab还提供了各种图像处理工具箱，可以进行图像分析和目标检测等。

总结：本文介绍了使用Matlab编写斜视SAR成像的代码。

对于每个步骤，我们可以利用Matlab中的相关函数和工具箱来实现。

在实际应用中，可以根据具体的需求和数据特点进行适当的调整和优化。
