室内消火栓系统安装工程检验批质量验收记录表

室内消火栓立管安装检验批报验申请表
室内消火栓立管安装工程检验批报验申请表
一、检验批的划分：室内消火栓立管安装工程按单元划分为一个检验批。

二、填表说明：
1、表上半部分由施工单位填写，承包单位可盖项目经理部章，项目经理本人签字。

2、表的下半部分由监理工程师根据实际验收情况，填写审查意见，并本人签字或加盖执业印章。

三、验收程序：
1、该检验批施工完，施工单位自检合格后，填写"报验申请表"附《室内给水管道及配件安装检验批质量验收记录表》，报送项目监理机构。

2、监理工程师审查质量控制资料和施工单位质检员等到现场检查。

四、质量验收：
1、检查发现不合格项目，通知整改，未改的，监理工程师签发《监理工程师通知单》，整改合格后报送监理工程师复检。

2、经检查工程质量符合设计及验收规范并质量控制资料齐全，手续完善，监理工程师在" 报验申请表"及"质量验收记录"上签字确认。

消防水系统目录消防水系统工程施工现场质量管理记录SN1。

1消防水系统分部工程质量验收记录SN1。

2消防水系统子分部工程质量验收记录SN1.3（统表1）消防水系统分项工程质量验收记录SN1.4（统表2）消防水系统工程质量控制资料核查记录SN1。

5消防水系统工程安全和功能检验资料核查及主要功能抽查记录SN1.6消防水系统观感质量检查记录SN1.7工程开工报审表开工报告TJ1.6 建设单位：江苏昌祺贸易有限公司喷淋管道工程隐蔽验收记录SN2.3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2.3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2.3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2。

3喷淋管道工程隐蔽验收记录SN2。

3消火栓管道工程隐蔽验收记录SN2。

3消火栓管道工程隐蔽验收记录SN2。

3消火栓管道工程隐蔽验收记录SN2.3消火栓管道工程隐蔽验收记录SN2.3管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2。

4管道支、吊架安装记录SN2。

4管道支、吊架安装记录SN2。

4管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2.4管道支、吊架安装记录SN2.4管道保温记录SN2.10阀门、散热器安装前水压试验记录SM2.14喷淋管道系统强度和严密水压试验记录SN2。

15喷淋管道系统强度和严密水压试验记录SN2。

15喷淋管道系统强度和严密水压试验记录SN2.15喷淋管道系统强度和严密水压试验记录SN2。

15喷淋管道系统强度和严密水压试验记录SN2.15喷淋管道系统强度和严密水压试验记录SN2。

《室外消火栓系统安装检验批质量验收记录》表格示例及填写说明
【规范名称及编号】《建筑给水排水及采暖工程质量验收规范》(GB 50242-2002)
【条文摘录】
9.3 消防水泵接合器及室外消火栓安装
主控项目
9.3.1 系统必须进行水压试验，试验压力为工作压力的1.5 倍，但不得小于0.6MPa。

检验方法：试验压力下，10min 内压力降不大于0.05MPa，然后降至工作压力进行检查，压力保持不变，不渗不漏。

9.3.2 消防管道在竣工前，必须对管道进行冲洗。

检验方法：观察冲洗出水的浊度。

9.3.3 消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。

消防水泵接
合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。

检验方法：观察和尺量检查。

一般项目
9.3.4 室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许
偏差为±20mm。

检验方法：尺量检查。

9.3.5 地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面
的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。

寒冷地区井内应做防冻保护。

检验方法：观察和尺量检查。

9.3.6 消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。

检验方法：现场观察和手扳检查
检验方法：观察和尺量检查。

室内消火栓系统安装工程检验批质量验收
记录表.doc
室内消火栓系统安装工程检验批质量验收记录表
工程名称：室内消火栓试射试验
施工单位：______________ 监理单位：______________
验收部位：消火栓箱体安装
设计要求：栓口朝外，中心距地面1.1m允许偏差，阀门中心距箱侧面允许偏差140mm，距箱后内表面100mm允许偏差，消火栓箱体安装的垂直度允许偏差±20mm。

施工执行标准：GB-2002
检查内容：室内消火栓水龙带在箱内安放，消火栓箱体安装是否符合设计要求。

检查结果：消火栓水龙带在箱内安放正确，消火栓箱体安装符合设计要求。

验收结论：该部位验收合格。

美文欣赏：
1、秋天是一个安静祥和的世界，没有繁花似锦，却有硕
果累累。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，壮丽的诗，动人的歌。

2、人的一生就是一个储蓄的过程，在人生旅途中，学会
储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！
3、春天来了，让心灵长出北归大雁的翅膀，乘着吹动XXX的熏风，唱着荡漾晨舟的渔歌，回到久别的家乡。

让梦
沐浴灿烂的阳光，长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，
水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走得安然。

愿阳光时时明媚，愿生活处处晴好。

表C117室内消火栓系统安装工程检验批质量验收记录表GB50242-2002编号：05-01-C117-1工程名称......和平小区01号分项工程名称室内消火栓系统安装验收部位总承包单位......建筑公司项目经理---专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1室内消火栓试射试验设计要求一般项目1室内消火栓水龙带在箱内安放第4.3.2条2栓口朝外，并不应安装在门轴侧栓口中心距地面1.1m允许偏差±20mm 阀门中心距箱侧面允许偏差140mm距箱后内表面100mm允许偏差±5消火栓箱体安装的垂直度允许偏差3施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技术负责人：年月日室内消火栓系统安装工程检验批质量验收记录表一、说明：此表作为《室内消火栓系统安装工程检验批报验申请表》的附件，由施工单位自检合格后填写，报项目监理机构申请验收。

二、规范要点：第4.3.1条：室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓，首层取二处消火栓做试射试验，达到设计要求为合格。

第4.3.2条：安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

第4.3.3条：箱式消火栓安装栓口应朝外，不可安装在门轴侧。

三、监督与检查：1、现场巡视要点：（1）检查所用工程材料等是否符合设计要求。

（2）对消防栓安装试射要进行旁站，并填写旁站记录。

2、对不符合设计要求的项目，通知施工单位整改，直至监理复验合格。

四、质量验收：1、检验方法：检查产品质量合格证和消防栓安装试射记录。

2、验收合格标准：（1）质量控制资料齐全。

（2）主控项目全部合格，一般项目满足规范要求。

402。

建筑消防安装工程施工质量检查验收记录交工资料汇总表目录建筑消防安装工程施工质量检查验收记录交工资料汇总表目录1、单位（子单位）工程质量竣工验收记录---------- G.0.1-12、单位（子单位）工程质量控制资料核查记录------G.0.1-23、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录--------------------------------------G.0.1-34、单位（子单位）工程观感质量检查记录---------G.0.1-4消火栓系统分部工程------------------------------F.0.1 自动喷水灭火系统分部工程------------------------F.0.1 火灾自动报警系统分部工程------------------------F.0.1 通风与空调（防排烟）系统分部工程----------------F.0.1 注：分项工程的检验批划分方法说明：1、分项工程可由一个或若干检验批组成，检验批可根据施工及质量控制和专业验收需要，原则上检验批应先确定部位划分，可按系统或区段、楼层、单元及施工时间等因素考虑实施，但应注意检验批范围不宜相差过大。

2、检验批编号从0 0 1～1 9 9号。

一、消火栓系统施工质量检查验收记录用表1、建筑消火栓系统分部工程质量验收记录----------------------------------------- -F.0.12、消火栓系统子分部工程质量验收记录-------------------------------------F.0.1-05-013、室内给水管道及配件安装分项工程质量验收记录---------------------------F.0.1-0501014、室内给水管道及配件安装工程检验批质量验收记录---------------------------------0501015、室内消火栓系统安装分项工程质量验收记录----------------------------------F.0.1-0501026、室内消火栓系统安装工程检验批质量验收记录---------------------------------------0501027、室内给水设备安装分项工程质量验收记录------------------------------------F.0.10-501038、室内给水设备安装工程检验批质量验收记录------------------------------------------0501039、室外给水管网子分部工程验收记录--------------------------------------F.0.1-050610、室外给水管道安装分项工程质量验收记录--------------------------------------------05060111、室外给水管道安装工程检验批质量验收记录-----------------------------------------05060112、室外消防水泵接合器、消火栓安装分项工程质量验收记录-----------------------05060213、室外消防水泵接合器、消火栓安装工程检验批质量验收记录-----------F.0.1-050602二、自动喷水灭火系统施工过程质量检查记录用表1、自动喷水灭火系统分部工程验收记录----------------------------------------------表F.0.12、供水设施安装与施工子分部消防水泵和稳压泵安装分项工程质量验收表-------表C.0.13、供水设施安装与施工子分部消防水箱和消防水池施工分项工程质量验收表---表C.0.14、供水设施安装与施工子分部消防气压给水设备和稳压泵安装分项工程质量验收表----------------------------------------------------------------------------------------------------------表C.0.15、供水设施安装与施工子分部消防水泵接合器安装分项工程质量验收表---------表C.0.16、管网及系统组件安装子分部工程、管网安装分项工程质量验收表---------------表C.0.17、管网及系统组件安装子分部工程、喷头安装分项工程质量验收表----------------表C.0.18、管网及系统组件安装子分部工程、报警阀组安装工程质量验收表---------------表C.0.19、管网及系统组件安装子分部工程、其他组件安装工程质量验收表---------------表C.0.110、系统试压和冲洗子分部工程、水压试验分项工程质量验收表--------------------表C.0.111、系统试压和冲洗子分部工程、冲洗分项工程质量验收表--------------------------表C.0.112、系统调试子分部工程、水源测试分项工程质量验收表-----------------------------表C.0.113、系统调试子分部工程、消防水泵调试分项工程质量验收表-----------------------表C.0.114、系统调试子分部工程、稳压泵调试分项工程质量验收表--------------------------表C.0.115、系统调试子分部工程、报警阀组调试分项工程质量验收表-----------------------表C.0.116、系统调试子分部工程、排水设施调试分项工程质量验收表-----------------------表C.0.117、系统调试子分部工程、联动调试分项工程质量验收表-----------------------------表C.0.1三、智能建筑自动报警系统施工质量检查验收记录用表1、建筑电气（智能）系统分部工程质量验收记录------------------------------F.0.1-0 62、电气动力安装工程子分部工程质量验收记录------------------------------F.0.1-06043、电缆桥架安装和桥架内电缆敷设分项工程质量验收记录--------------------E.0.1-0604044、电缆桥架安装和桥架内电缆敷设检验批质量验收记录------------------------------0604045、电气照明安装子分部工程质量验收记录-------------------------------------F.0.1-06056、成套配电柜、动力照明配电箱、盘安装分项工程质量验收记录-----------E.0.1-0605017、成套配电柜、动力照明配电箱、盘安装检验批质量验收记录---------------------0605018、电线导管、电缆导管和线槽敷设分项工程质量验收记录--------------------E.0.1-0605029、电线导管、电缆导管和线槽敷设检验批质量验收记录------------------------------06050210、电线、电缆穿管和线槽敷设安装分项工程质量验收记录--------------------E.0.1-06050311、电线、电缆穿管和线槽敷设安装检验批质量验收记录------------------------------06050312、建筑照明通电试运行分项工程质量验收记录-----------------------------------E.0.1-06051013、建筑照明通电试运行检验批质量验收记录---------------------------------------------06051014、防雷及接地安装子分部工程质量验收记录----------------------------------F.0.1-060715、接地装置安装分项工程质量验收记录--------------------------------------------E.0.1-06070116、接地装置安装检验批质量验收记录------------------------------------------------------06070117、火灾自动报警及消防联动系统子分部工程质量验收记录-------------F.0.1-070418、火灾自动报警及消防联动系统分项工程质量验收记录-----------------------E.0.1-07040119、火灾自动报警及消防联动系统检验批质量验收记录---------------------------------070401四、通风与空调系统施工质量检查验收记录用表1、通风与空调分部工程验收记录----------------------------------F.0.1-0 82、送排风系统子分部工程质量验收记录-------------------------F.0.1-08013、风管与配件制作分项工程质量验收记录-----------------------------------------E.0.1-0801014、风管与配件制作(金属风管)检验批质量验收记录------------------------------------ -0801015、风管与配件制作（非金属、复合材料风管）检验批质量验收记录--------------- 0801026、风管部件与消声器制作分项工程质量验收记录--------------------------------- E.0.1-0801037、风管部件与消声器制作检验批质量验收记录-------------------------------------------0801038、风管系统安装（送排风、排烟系统）分项工程质量验收记录---------------E.0.1-0801049、风管系统安装（送排风、排烟系统）检验批质量验收记录-------------------------08010410、通风机安装分项工程质量验收记录------------------------------------------------E.0.1-08010811、通风机安装检验批质量验收记录----------------------------------------------------------08010812、通风与空调设备安装（通风系统）分项工程质量验收记录----------------E.0.1-08010513、通风与空调设备安装（通风系统）检验批质量验收记录---------------------------08010514、防腐与绝缘热施工（风管系统）分项工程质量验收记录-----------------------E.0.1-08010715、防腐与绝缘热施工（风管系统）检验批质量验收记录------------------------------08010716、工程系统调试分项工程质量验收记录--------------------------------------------E.0.1-08010917、工程系统调试检验批质量验收记录------------------------------------------------------08010918、防排烟系统子分部工程质量验收记录----------------------------------------F.0.1-080219、风管与配件制作分项工程质量验收记录-----------------------------------------F.0.1-08020120、风管与配件制作（金属风管）检验批质量验收记录----------------------------------08020121、风管与配件制作（非金属、复合材料风管）检验批质量验收记录---------------08020222、风管部件与消声器制作分项工程质量验收记录------------------------------- E.0.1-08010323、风管部件与消声器制作检验批质量验收记录------------------------------------------08010324、风管系统（送、排风、排烟系统）分项工程质量验收记录---------------- E.0.1-08020425、风管系统（送、排风、排烟系统）检验批质量验收记录-----------------------------08020426、防腐与绝热施工（风管系统）分项工程质量验收记录-----------------------E.0.1-08020727、防腐与绝热施工（风管系统）检验批质量验收记录---------------------------------08020728、通风机安装分项工程质量验收记录-----------------------------------------------E.0.1-08020629、通风机安装检验批质量验收记录---------------------------------------------------------08020630、工程系统调试分项工程质量验收记录--------------------------------------------E.0.1-08020931、工程系统调试检验批质量验收记录------------------------------------------------------080209单位（子单位）工程质量竣工验收记录工程名称结构类型框架层数/建筑面积12/1.6万m2施工单位技术负责人开工日期项目经理项目技术负责人竣工日期序号项目验收记录(施工单位填写)验收结论(监理或建设单位填写)1 分部工程共 4 分部,经查 4 分部符合标准及设计要求 4 分部2 质量控制资料核查共 4 项,经审查符合要求 4 项3 分部工程有关安全和功能检测资料共核查22 项,符合要求22 项4 主要功能和安全项目抽查共抽查9 项,符合要求9 项, 其中经处理后符合要求0 项5 观感质量验收共抽查10 项,符合要求10 项,不符合要求0 项6 综合验收结论(建设单位填写)参加验收单位建设单位勘察单位设计单位施工单位监理单位(公章)单位(项目)负责人：年月日(公章)单位(项目)负责人：年月日(公章)单位(项目)负责人：年月日(公章)单位负责人：年月日(公章)总监理工程师年月日注：验收记录由施工单位填写，验收结论由监理（建设）单位填写。

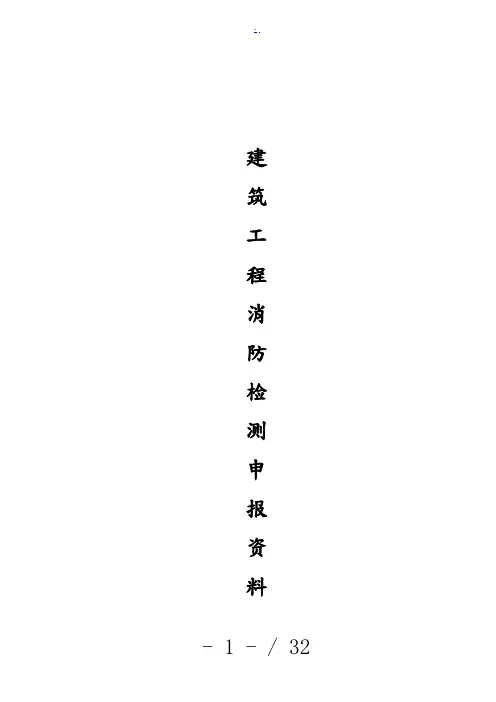

建筑工程消防检测申报资料一、消防设计批复意见(复印件)二、消防施工单位资质证明三、施工图纸四、市建筑工程消防验收申报表附表(1)五、市建筑工程消防验收申报表附表(5)六、隐蔽工程验收单七、水消防系统1、室消火系统试射试验记录单位（子单位）工程：2、室消火栓系统安装工程检验批质量验收记录表3、室消火栓系统调试开通报告4、室消火栓安装数量统计5、自动喷水灭火系统管网冲洗记录表6、自动喷水灭火系统试压记录表7、自动喷水灭火系统联动试验记录表8、自动喷水灭火系统验收表9、自动喷水（水雾）灭火系统调试开通报告市消防局二00二年制八、火灾报警系统1、火灾自动报警系统施工分项工程质量检验评定表2、火灾自动报警装置安装分项工程质量检验评定表工程名称：工程编号：施工单位：冶金部工程质量监督总站监制3、火灾自动报警系统回路绝缘电阻测试记录测试人员：确认人：年月日4、火灾探测器测试记录调试人员：年月日5、火灾自动报警装置单体调试记录调试人员：年月日6、火灾自动报警系统调试记录7、火灾自动报警系统调试开通报告市消防局二00二年制九、自动灭火系统1、管道系统试验记录单位工程名称工程编号分部分项工程名称试验日期2、泡沫灭火系统调试开通报告3、气体灭火系统调试开通报告市消防局二00二年制十、通风排烟系统1、正风送风、消防排烟测试记录表单位（子单位）工程：2、机械防排烟系统调试开通报告市消防局二00二年制.十一、消防产品清单30 / 32.31 / 32.十二、其它1、电缆隧道消防水系统水雾喷头安装情况（标明各防火区安装喷头的数量）2、消防产品的检测证书（消防产品检验报告与认证证书的分类，参见附件《常用消防产品目录》。

其中，属实施强制认证制度的产品需提供《检验报告》和《中国国家强制性产品认证证书》；属实施型式认可制度的产品需提供《检验报告》和《产品型式认可证书》；属强制检验制度的产品需提供《检验报告》。

所提供的证书上需加盖设备厂商和施工单位公章，复印无效。

火灾报警系统报验申请表(A4)
工程名称：岳西县中医院门急诊康复楼消防工程
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
电线导管、电缆导管和线槽敷设检验批质量验电线导管、电缆导管和线槽敷设检验批质量验收记录表
电线、电缆穿管和线槽敷线检验批质量验收记录表
电气绝缘电阻测试记录
本表由施工单位填写，监理单位、施工单位各保存一份。

消火栓系统报验申请表(A4)工程名称：岳西县中医院门急诊康复楼消防工程
隐蔽工程检查记录表
室内给水管道及配件安装工程检验批质量验收记录
表
消防水泵结合器及消火栓系统安装工程检验批质量验收记
录表
GB50242-2002
050602□□
管道强度严密性试验记录
管道吹（冲）洗（脱脂）试验记录
自动喷淋系统报验申请表(A4)
工程名称：岳西县中医院门急诊康复楼消防工程
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
隐蔽工程检查记录表
室内给水管道及配件安装工程检验批质量验收记录
表
管道强度严密性试验记录
管道强度严密性试验记录
管道强度严密性试验记录
管道强度严密性试验记录
管道强度严密性试验记录
管道强度严密性试验记录
管道强度严密性试验记录。
