合金元素对金属材料焊接性能的影响

焊接材料（焊条、焊丝、焊剂）的成分对焊缝金属的化学成分、组织与性能有重要的影响。

为了使焊缝金属具有所要求的成分与性能，必须保证焊接材料中有益的合金元素含量和严格控制有害杂质的含量。

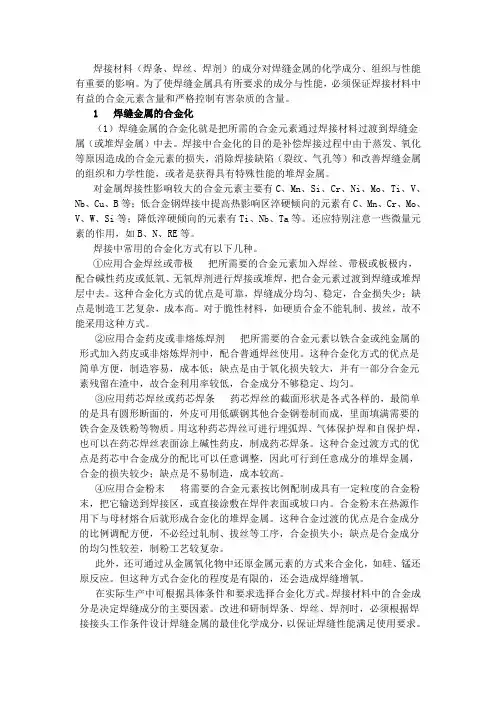

1 焊缝金属的合金化（1）焊缝金属的合金化就是把所需的合金元素通过焊接材料过渡到焊缝金属（或堆焊金属）中去。

焊接中合金化的目的是补偿焊接过程中由于蒸发、氧化等原因造成的合金元素的损失，消除焊接缺陷（裂纹、气孔等）和改善焊缝金属的组织和力学性能，或者是获得具有特殊性能的堆焊金属。

对金属焊接性影响较大的合金元素主要有C、Mn、Si、Cr、Ni、Mo、Ti、V、Nb、Cu、B等；低合金钢焊接中提高热影响区淬硬倾向的元素有C、Mn、Cr、Mo、V、W、Si等；降低淬硬倾向的元素有Ti、Nb、Ta等。

还应特别注意一些微量元素的作用，如B、N、RE等。

焊接中常用的合金化方式有以下几种。

①应用合金焊丝或带极把所需要的合金元素加入焊丝、带极或板极内，配合碱性药皮或低氧、无氧焊剂进行焊接或堆焊，把合金元素过渡到焊缝或堆焊层中去。

这种合金化方式的优点是可靠，焊缝成分均匀、稳定，合金损失少；缺点是制造工艺复杂，成本高。

对于脆性材料，如硬质合金不能轧制、拔丝，故不能采用这种方式。

②应用合金药皮或非熔炼焊剂把所需要的合金元素以铁合金或纯金属的形式加入药皮或非熔炼焊剂中，配合普通焊丝使用。

这种合金化方式的优点是简单方便，制造容易，成本低；缺点是由于氧化损失较大，并有一部分合金元素残留在渣中，故合金利用率较低，合金成分不够稳定、均匀。

③应用药芯焊丝或药芯焊条药芯焊丝的截面形状是各式各样的，最简单的是具有圆形断面的，外皮可用低碳钢其他合金钢卷制而成，里面填满需要的铁合金及铁粉等物质。

用这种药芯焊丝可进行埋弧焊、气体保护焊和自保护焊，也可以在药芯焊丝表面涂上碱性药皮，制成药芯焊条。

这种合金过渡方式的优点是药芯中合金成分的配比可以任意调整，因此可行到任意成分的堆焊金属，合金的损失较少；缺点是不易制造，成本较高。

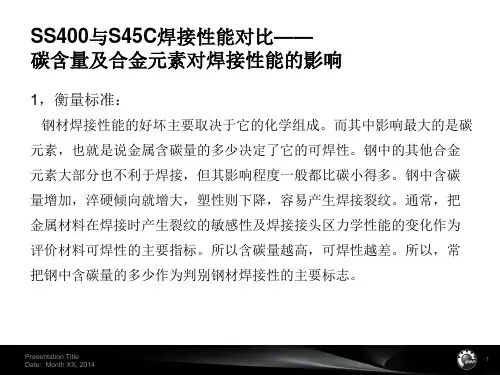

合金钢中各元素对其性能的影响1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23％超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20％。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30％的硅。

如果钢中含硅量超过0.50-0.60％,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入 1.0－1.2％的硅，强度可提高15－20％。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4％的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50％。

在碳素钢中加入0.70％以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40％。

含锰11－14％的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045％，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055％，优质钢要求小于0.040％。

在钢中加入0.08-0.20％的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

耐蚀合金钢中添加微量元素对其焊接性能的影响研究耐蚀合金钢是一种具有优异耐腐蚀性能的金属材料，在各个领域被广泛应用。

然而，焊接是将多个部件连接在一起的常见工艺，在合金钢的焊接中可能会面临一些挑战和问题。

因此，研究在耐蚀合金钢中添加微量元素对其焊接性能的影响，对于进一步提高合金钢的焊接质量具有重要意义。

在耐蚀合金钢的焊接中，添加不同微量元素可能会对焊接性能产生不同的影响。

首先，添加微量元素可以调节焊接过程中的熔池流动性。

熔池流动性的改善可以降低焊接缺陷的产生率，提高焊接强度和质量。

例如，添加微量的铌元素能够有效改善焊接熔池的流动性，减少焊接缺陷的发生。

这是因为铌元素能够形成高熔点物质，增加熔池的黏性，使其更容易控制焊接过程，提高焊缝形成的完整性和一致性。

其次，添加微量元素还可以改变焊接材料的宏观力学性能。

耐蚀合金钢的力学性能对其在实际工程中的应用至关重要。

通过添加适量的微量元素，可以调节焊接材料的抗拉强度、硬度和韧性等力学性能。

例如，添加微量的钼元素可以显著提高焊接材料的抗拉强度和硬度，同时保持较好的韧性。

这是由于钼元素能够形成固溶体和强化相，提高焊接材料晶界的强度和边界对位错运动的阻碍作用。

另外，添加微量元素还可以调节焊接材料的耐腐蚀性能。

耐蚀合金钢的主要特点之一是其良好的耐腐蚀性能，因此，在焊接过程中需要保持焊接区域的耐腐蚀性能。

通过添加特定的微量元素，可以提高焊接材料的抗腐蚀性能，延长其在恶劣环境下的使用寿命。

例如，添加微量的铬元素能够形成介稳态晶界，提高焊接材料的晶界耐腐蚀性能，减少焊接接头处的腐蚀倾向。

在实际的焊接过程中，对于耐蚀合金钢中添加微量元素对其焊接性能的影响的研究需要综合考虑多个因素。

首先是添加元素的类型和含量，不同的元素可能产生不同的效果，因此需要选择合适的添加元素。

其次是焊接参数的调节，焊接过程中的温度、焊接速度等参数也会对焊接性能产生影响，需要进行合理调节。

此外，还需注意研究焊接材料的微观结构和相变规律等因素，以全面分析添加微量元素对焊接性能的影响。

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

合⾦元素对钢⼒学和⼯艺性能的影响 加⼊合⾦元素的⽬的是使钢具有更优异的性能，所以合⾦元素对性能的影响是我们最关⼼的问题。

合⾦元素主要通过对组织的影响⽽对性能起作⽤，因此，必须根据合⾦元素对相平衡和相变影响的规律来掌握其对⼒学性能的影响。

合⾦元素对强度的影响。

强度是⾦属材料最重要的性能指标之⼀，使⾦属材料的强度提⾼的过程称为强化。

强化是研制结构件材料的主要⽬的。

⾦属的强度⼀般是指⾦属对塑性变形的抗⼒。

⾦属强化⼀般有以下⼏种⽅式： a.固溶强化。

由于溶质原⼦与基体原⼦的⼤⼩不同，因⽽使基体品格发⽣畸变，造成⼀个弹性应⼒场。

此应⼒场增加了位错运动的阻⼒，产⽣强化。

固溶强化的强化量与溶质浓度有关，在达到极限溶解度之前，溶质浓度越⼤，强化效果越好。

⼀般⽽⾔，间隙固溶强化效果⽐置换固溶强化效果要强烈得多，其强化作⽤甚⾄可差1~2个数量级。

但是，固溶强化是以牺牲塑性和韧性为代价的，固溶强化效果越好，塑性和韧性下降越多。

b.细晶强化。

晶界或其他界⾯可以有效地阻⽌位错通过，因⽽可以使⾦属强化。

晶界强化的强化量与晶界数量，即晶粒⼤⼩有密切的关系。

晶粒越细，单位体积内的晶界⾯积越⼤，则强化量越⼤。

许多碳化物形成元素(如钒、钛、铌)由于其容易与碳形成熔点⾮常⾼的碳化物，可以阻碍晶粒长⼤，所以具有细化晶粒的作⽤。

晶粒细化是⼀种⾮常有效的强化⼿段，当晶粒细化达到5级以后，得到所谓的超细晶粒，这时纯铁或软钢的屈服强度可以达到400~600MPa，接近于中强度钢的屈服强度。

晶粒细化不仅可以提⾼强度，还可以改善钢的韧性，这是其他强化⽅式难以达到的。

因此细晶化，特别是超细晶化，是⽬前正在⼤⼒发展的重要强化⼿段。

c.弥散强化。

合⾦元素加⼊到⾦属中，在⼀定条件下会析出第⼆相粒⼦，⽽这些第⼆相粒⼦可以有效地阻⽌位错运动。

当运动位错碰到位于滑移⾯上的第⼆相粒⼦时，必须通过它，滑移变形才能继续进⾏。

这⼀过程需要消耗额外能量，或者需要提⾼外加应⼒，这就造成了强化。

合金元素在钢中的主要作用合金元素是指将两种或多种金属或非金属加入到基本金属中，以改变其物理、化学和机械性能的材料。

钢是一种合金，其中含有一定比例的碳和其他合金元素。

合金元素在钢中起到了重要的作用，使钢具有不同的特性和适用性。

首先，合金元素可以改变钢的力学性能。

例如，添加镍和铬可以增强钢的抗拉强度和硬度，使其具有更好的耐磨性和耐腐蚀性。

钴和钨的添加可以增强钢的抗磨性和高温强度，使其适用于高温工作环境。

钛和铌的加入可以改善钢的焊接性能，使其具有更好的可塑性和可加工性。

其次，合金元素可以改变钢的化学性质。

例如，锰的添加可以提高钢的硬化性能，促进碳的溶解和扩散。

磷和硫的加入可以改善钢的冷加工性能，使其具有更好的可塑性和可加工性。

硅的加入可以提高钢的热导率和抗腐蚀性能。

通过调整合金元素的含量和比例，可以满足不同要求的钢的化学性质。

此外，合金元素还可以改变钢的热性能。

例如，添加铝和钛可以提高钢的氧化稳定性，使其在高温环境下具有更好的耐热性。

镍和铜的加入可以改善钢的导热性能，在高温下具有更好的热传导性能。

铍和银的添加可以提高钢的导电性能，使其适用于电气工程。

同时，合金元素还可以改变钢的结构和相变性。

例如，钼和钒的加入可以改善钢的定向结构，提高其强度和塑性。

锑和铅的添加可以促进钢的相变行为，改善其物理性能。

通过对合金元素的选择和控制，可以调节钢的晶粒尺寸、晶界强度和晶界活性，从而改善钢的内部结构和力学性能。

综上所述，合金元素在钢中起着重要的作用，通过调节它们的含量和比例，可以改变钢的力学性能、化学性质、热性能和结构性能，使钢具有更好的性能和适用性。

合理的合金设计和控制是制造高品质钢材的关键。

三、各种合金元素对钢性能的影响目前在合金钢中常用的合金元素有：铬(Cr)，锰(Mn)，镍(Ni)，硅(Si)，硼(B)，钨(W)，钼(Mo)，钒(V)，钛(Ti)和稀土元素(Re)等。

五大元素:硅、锰、碳、磷、硫。

五大杂质元素:氧、氮、磷、硫、氢。

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%，硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

硅可提高强度、高温疲劳强度、耐热性及耐H2S等介质的腐蚀性。

硅含量增高会降低钢的塑性和冲击韧性。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

锰可提高钢的强度，增加锰含量对提高低温冲击韧性有好处。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

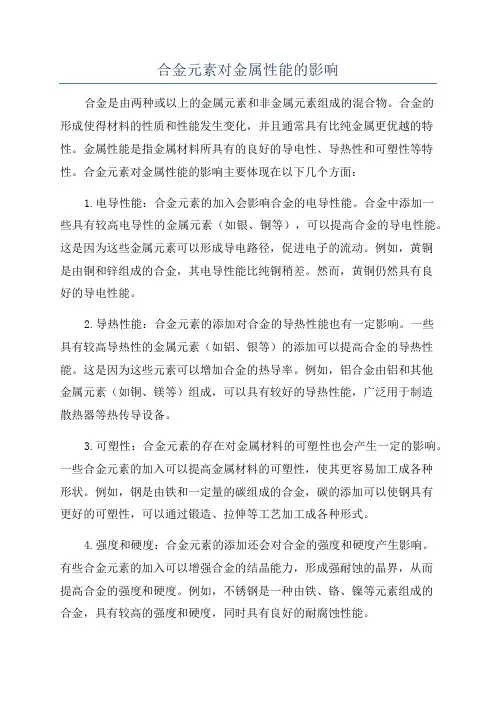

合金元素对金属性能的影响合金是由两种或以上的金属元素和非金属元素组成的混合物。

合金的形成使得材料的性质和性能发生变化，并且通常具有比纯金属更优越的特性。

金属性能是指金属材料所具有的良好的导电性、导热性和可塑性等特性。

合金元素对金属性能的影响主要体现在以下几个方面：1.电导性能：合金元素的加入会影响合金的电导性能。

合金中添加一些具有较高电导性的金属元素（如银、铜等），可以提高合金的导电性能。

这是因为这些金属元素可以形成导电路径，促进电子的流动。

例如，黄铜是由铜和锌组成的合金，其电导性能比纯铜稍差。

然而，黄铜仍然具有良好的导电性能。

2.导热性能：合金元素的添加对合金的导热性能也有一定影响。

一些具有较高导热性的金属元素（如铝、银等）的添加可以提高合金的导热性能。

这是因为这些元素可以增加合金的热导率。

例如，铝合金由铝和其他金属元素（如铜、镁等）组成，可以具有较好的导热性能，广泛用于制造散热器等热传导设备。

3.可塑性：合金元素的存在对金属材料的可塑性也会产生一定的影响。

一些合金元素的加入可以提高金属材料的可塑性，使其更容易加工成各种形状。

例如，钢是由铁和一定量的碳组成的合金，碳的添加可以使钢具有更好的可塑性，可以通过锻造、拉伸等工艺加工成各种形式。

4.强度和硬度：合金元素的添加还会对合金的强度和硬度产生影响。

有些合金元素的加入可以增强合金的结晶能力，形成强耐蚀的晶界，从而提高合金的强度和硬度。

例如，不锈钢是一种由铁、铬、镍等元素组成的合金，具有较高的强度和硬度，同时具有良好的耐腐蚀性能。

5.耐蚀性：一些合金元素的加入可以提高合金的耐腐蚀性能。

例如，将铜合金中添加一定量的锡可以形成青铜，具有较好的耐腐蚀性能，广泛用于制造船舶、化工设备等。

总之，合金元素的加入可以对金属材料的金属性能产生重要的影响。

通过选择合适的合金元素和合金配比，可以制备出具有良好导电性、导热性、可塑性、耐蚀性等优秀特性的金属合金。

这些具有改善金属性能的合金在工业生产和科学研究中得到了广泛的应用。

焊材中各类合金元素含量的作用与用途The various alloying elements present in welding materials play significant roles in determining the properties and applications of the welds. Here we will explore the effects and uses of different alloying elements commonly found in welding materials.Carbon: Carbon is a crucial element in welding alloys as it affects the strength and hardness of the weld metal. Higher carbon content can increase these properties, making it suitable for high-stress applications such as structural welding. However, excessive carbon can also reduce weldability and promote cracking during cooling.Manganese: Manganese improves the strength and impact resistance of welds. It also acts as a deoxidizer, helping to remove impurities during the welding process. Manganese is often used as an alloying element in combination with other elements to enhance specific properties like toughness or resistance to corrosion.Silicon: Silicon plays a vital role in enhancing fluidity and reducing brittleness in welded joints. It also improves the arc stability during welding. Additionally, silicon acts as a deoxidizer, preventing porosity formation in the weld metal.Sulfur: Sulfur is added to certain types of welding alloys to improve machinability, especially for free-machining steels or where post-weld machining operations are necessary. However, excessive sulfur content can lead to reduced ductility and overall mechanical properties of the weld metal.Phosphorus: Phosphorus improves strength and corrosion resistance but must be controlled carefully due to its embrittling effect at higher concentrations. This elementis often present in small quantities as an impurity in base metals but should be minimized or controlled when welding critical components.Chromium: Chromium provides excellent corrosion resistance to welded joints by forming oxide layers that protectagainst oxidation and other corrosive elements. Stainless steels are examples of alloys containing chromium for enhanced resistance to rust and corrosion.Nickel: Nickel increases toughness, ductility, and heat resistance of welds. It also enhances resistance to corrosion, especially in high-temperature environments. Nickel is commonly used in welding applications involving dissimilar materials or where high strength and excellent corrosion resistance are required.Tungsten: Tungsten is primarily used as an electrode material in gas tungsten arc welding (GTAW) or TIG welding. It has the highest melting point of any metal and offers excellent electrical conductivity. The presence of tungsten in the electrode ensures a stable and controllable arc, resulting in precise welds.Zinc: Zinc is often added as an alloying element to create galvanized steel. Welding zinc-coated metals can release toxic fumes, known as zinc oxide fumes. Proper ventilation and safety measures should be followed when working withsuch materials.In conclusion, the various alloying elements present in welding materials have distinct effects and uses. These elements influence properties like strength, toughness, corrosion resistance, and machinability, making themsuitable for specific applications. However, it isimportant to note that the composition and concentration of these elements must be carefully controlled to achieve desired weld quality and performance.在焊接材料中，各种合金元素的存在对于焊缝的性能和应用起着重要作用。

焊接材料对焊接质量的影响焊接材料（焊条、焊丝、焊剂）的成分对焊缝金属的化学成分、组织与性能有重要的影响。

为了使焊缝金属具有所要求的成分与性能，必须保证焊接材料中有益的合金元素含量和严格控制有害杂质的含量。

1 焊缝金属的合金化（1）焊缝金属的合金化就是把所需的合金元素通过焊接材料过渡到焊缝金属（或堆焊金属）中去。

焊接中合金化的目的是补偿焊接过程中由于蒸发、氧化等原因造成的合金元素的损失，消除焊接缺陷（裂纹、气孔等）和改善焊缝金属的组织和力学性能，或者是获得具有特殊性能的堆焊金属。

对金属焊接性影响较大的合金元素主要有C、Mn、Si、Cr、Ni、Mo、Ti、V、Nb、Cu、B等；低合金钢焊接中提高热影响区淬硬倾向的元素有C、Mn、Cr、Mo、V、W、Si等；降低淬硬倾向的元素有Ti、Nb、Ta等。

还应特别注意一些微量元素的作用，如B、N、RE等。

焊接中常用的合金化方式有以下几种。

①应用合金焊丝或带极把所需要的合金元素加入焊丝、带极或板极内，配合碱性药皮或低氧、无氧焊剂进行焊接或堆焊，把合金元素过渡到焊缝或堆焊层中去。

这种合金化方式的优点是可靠，焊缝成分均匀、稳定，合金损失少；缺点是制造工艺复杂，成本高。

对于脆性材料，如硬质合金不能轧制、拔丝，故不能采用这种方式。

②应用合金药皮或非熔炼焊剂把所需要的合金元素以铁合金或纯金属的形式加入药皮或非熔炼焊剂中，配合普通焊丝使用。

这种合金化方式的优点是简单方便，制造容易，成本低；缺点是由于氧化损失较大，并有一部分合金元素残留在渣中，故合金利用率较低，合金成分不够稳定、均匀。

③应用药芯焊丝或药芯焊条药芯焊丝的截面形状是各式各样的，最简单的是具有圆形断面的，外皮可用低碳钢其他合金钢卷制而成，里面填满需要的铁合金及铁粉等物质。

用这种药芯焊丝可进行埋弧焊、气体保护焊和自保护焊，也可以在药芯焊丝表面涂上碱性药皮，制成药芯焊条。

这种合金过渡方式的优点是药芯中合金成分的配比可以任意调整，因此可行到任意成分的堆焊金属，合金的损失较少；缺点是不易制造，成本较高。

化学元素对钢的性能的影响1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

常用金属材料中各种化学成分对性能的影响．生铁：生铁中除铁外，还含有碳、硅、锰、磷和硫等元素。

这些元素对生铁的性能均有一定的影响。

碳（C）：在生铁中以两种形态存在，一种是游离碳（石墨），主要存在于铸造生铁中，另一种是化合碳（碳化铁），主要存在于炼钢生铁中，碳化铁硬而脆，塑性低，含量适当可提高生铁的强度和硬度，含量过多，则使生铁难于削切加工，这就是炼钢生铁切削性能差的原因。

石墨很软，强度低，它的存在能增加生铁的铸造性能。

硅（Si）：能促使生铁中所含的碳分离为石墨状，能去氧，还能减少铸件的气眼，能提高熔化生铁的流动性，降低铸件的收缩量，但含硅过多，也会使生铁变硬变脆。

锰（Mn）：能溶于铁素体和渗碳体。

在高炉炼制生铁时，含锰量适当，可提高生铁的铸造性能和削切性能，在高炉里锰还可以和有害杂质硫形成硫化锰，进入炉渣。

磷（P）：属于有害元素，但磷可使铁水的流动性增加，这是因为硫减低了生铁熔点，所以在有的制品内往往含磷量较高。

然而磷的存在又使铁增加硬脆性，优良的生铁含磷量应少，有时为了要增加流动性，含磷量可达1.2%。

硫（S）：在生铁中是有害元素，它促使铁与碳的结合，使铁硬脆，并与铁化合成低熔点的硫化铁，使生铁产生热脆性和减低铁液的流动性，顾含硫高的生铁不适于铸造细件。

铸造生铁中硫的含量规定最多不得超过0.06%（车轮生铁除外）。

2．钢：2．1元素在钢中的作用2．1．1 常存杂质元素对钢材性能的影响钢除含碳以外，还含有少量锰(Mn)、硅(Si)、硫(S)、磷(P)、氧（O）、氮（N）和氢（H）等元素。

这些元素并非为改善钢材质量有意加入的，而是由矿石及冶炼过程中带入的，故称为杂质元素。

这些杂质对钢性能是有一定影响，为了保证钢材的质量，在国家标准中对各类钢的化学成分都作了严格的规定。

1）硫硫来源于炼钢的矿石与燃料焦炭。

它是钢中的一种有害元素。

硫以硫化铁(FeS)的形态存在于钢中，FeS和Fe形成低熔点(985℃)化合物。

合金元素对钢的影响钢是一种由铁和碳组成的合金材料，常用于建筑、机械制造、汽车制造等领域。

除了碳以外，合金元素可以通过添加的方式对钢的性能进行调节，以满足不同的使用要求。

以下是合金元素对钢的一些主要影响。

1.硅（Si）硅是一种常见的合金元素，可改善钢的润湿性和热处理性能。

添加适量的硅可以减少钢液在浇注过程中的气孔和缩松缺陷。

此外，硅还可以提高钢的抗疲劳性能和耐腐蚀性能。

例如，不锈钢中的硅可以提高钢的耐酸性能。

2.锰（Mn）锰是一种常用的合金元素，可提高钢的硬度和强度。

适量的锰可以增加钢的韧性和冷加工性能。

锰还能够提高钢的抗腐蚀性能和抗疲劳性能，同时减少钢材在热处理过程中的变形和开裂问题。

3.硒（Se）硒是一种稀有的合金元素，可以提高铸造钢的强度和韧性。

适量的硒可以改善钢的发红敏感性，防止钢在热处理过程中产生氧化和开裂问题。

4.镍（Ni）镍是一种典型的合金元素，常用于制造耐高温材料，例如高温合金和耐热钢。

添加镍可以大幅度提高钢的抗腐蚀性能，尤其是对于抵抗硫酸腐蚀和海水腐蚀的能力。

此外，镍还能够改善钢的延展性和冷加工性能。

5.钼（Mo）钼是一种特殊的合金元素，可提高钢的硬度、强度和耐热性能。

添加适量的钼可以提高钢的耐高温性能和耐蚀性能，例如在制造高温合金和不锈钢中广泛使用。

6.铝（Al）铝是一种常见的合金元素，可以调节钢的微观结构和物理性能。

添加适量的铝可以减少钢中的热处理变形和开裂问题，提高钢的抗腐蚀性能和焊接性能。

铝还可以提高钢的强度和韧性，同时降低钢的密度。

7.硼（B）硼是一种特殊的合金元素，通过形成硼化物的方式，可以提高钢的硬度和热处理性能。

添加适量的硼可以提高钢的切削性能和耐磨性能，使其适用于制造工具钢和切削工具。

除了上述几种常见的合金元素，还有其他一些合金元素如钒、钨、铬、铌等都可以对钢的性能产生重要影响。

选择合适的合金元素以及添加的含量，能够使钢材更好地适应不同的使用环境和要求。

然而，合金元素的添加也需要考虑其对钢的成本、焊接性能和加工性能的影响，以及可能引起的其他问题，如氧化、变色等。

合金元素对钢的影响合金元素在钢中的存在形式：❖溶入铁素体、奥氏体和马氏体中，以固溶体的溶质形式存在❖形成强化相，如溶入渗碳体形成合金渗碳体，形成特殊碳化物或者金属间化合物❖形成非金属夹杂，如合金元素与O、N、S形成氧化物、氮化物和硫化物有些元素如Pb、Ag等游离态存在。

一、合金元素与铁的相互作用1 扩大奥氏体区的元素（奥氏体形成元素）使A4点上升，A3点下降，导致奥氏体稳定区域扩大❖无限扩大奥氏体区的元素：Ni, Mn, Co❖有限扩大奥氏体区的元素：C, Cu, N2. 缩小奥氏体区的元素（铁素体形成元素）使A4点下降，A3点上升，导致奥氏体稳定区域缩小❖完全封闭奥氏体区的元素：Cr, Ti, V, W, Mo, Al, Si❖缩小奥氏体区，但不使之封闭的元素：B, Nb, Zr二、合金元素与碳的相互作用1. 非碳化物形成元素主要包括：B, N, Ni, Cu, Co, Al, Si等➢它们不能与碳元素形成化合物，但可以固溶于铁中形成固溶体➢这些元素都位于元素周期表中铁元素的右边2. 碳化物形成元素主要包括Ti, Zr, Nb, V, W, Mo, Cr, Mn, Fe➢这些元素都位于元素周期表中铁元素的左边➢它们都可与碳元素形成化合物，但形成的碳化物的性质差别很大➢Fe-C相图是研究钢中相变和对碳钢进行热处理时选择加热温度的依据，因此有必要先了解合金元素对Fe-C相图的影响。

➢钢中有三个基本的相变过程：加热时奥氏体的形成、冷却时过冷奥氏体的分解以及淬火马氏体回火时的转变。

合金元素对钢加热时奥氏体形成过程的影响合金元素对减小奥氏体晶粒长大倾向的作用也各不相同。

Ti、V、Zr、Nb等强碳化物形成元素强烈阻碍奥氏体晶粒长大，细化晶粒。

W、Mo、Cr阻止奥氏体晶粒长大的作用中等。

非碳化物形成元素Ni、Si、Cu、Co等阻止奥氏体晶粒长大的作用轻微。

Mn、P有助于奥氏体晶粒的长大。

合金元素对过冷奥氏体分解过程的影响几乎所有的合金元素（除Co）外都使C－曲线向右移动，即减慢珠光体类型转变产物的形成速度。

金属焊接中的化学成分调控与影响金属焊接是一种常见的金属连接工艺，通过在金属接触点加热或施加压力，使金属之间形成较强的结合。

在金属焊接过程中，化学成分起着重要的调控作用，并对焊接接头的性能和质量产生影响。

一、焊接工艺对化学成分的调控在金属焊接过程中，焊接工艺参数的调控可以影响焊接接头的化学成分。

其中，焊材配方的设计和焊接温度是两个重要因素。

1. 焊材配方的设计焊材的配方直接决定了焊接接头的化学成分。

不同的金属材料需要选择合适的焊材，确保焊接接头具有良好的相容性和力学性能。

通常，焊材中含有适量的合金元素，如铬、镍、钼等，以提高焊接接头的抗腐蚀性和强度。

2. 焊接温度焊接温度对焊接接头的化学成分也有着显著影响。

在焊接过程中，高温会引发金属蒸发、氧化和析出反应，从而改变焊接接头的组成和结构。

因此，控制焊接温度是保证焊接接头化学成分稳定性的重要措施。

二、化学成分对焊接接头的影响焊接接头的化学成分直接决定了其力学性能、腐蚀性能和热稳定性等特性。

以下是常见的几种化学成分对焊接接头的影响：1. 碳含量焊接接头中的碳含量对焊接接头的硬度和脆性有着显著影响。

过高的碳含量会导致晶粒的粗化和区域的过渡性金属晶粒增大，从而降低接头的韧性和抗断裂性能。

2. 合金元素合金元素的含量和种类直接决定了焊接接头的强度和腐蚀性能。

例如，添加适量的镍和铬可以显著提高焊接接头的耐腐蚀性，抵抗各种腐蚀介质的侵蚀。

3. 杂质元素焊接接头中的杂质元素对焊接接头的性能和质量产生不利影响。

例如，硫、氧等元素的含量会导致焊接接头的脆性增加，降低接头的韧性和可靠性。

三、化学成分调控的应用案例化学成分的调控可以实现焊接接头的优化性能。

以下是几个化学成分调控在金属焊接中的应用案例：1. 不锈钢焊接中的铬含量控制不锈钢是一种具有优异抗腐蚀性能的金属材料，其中的铬元素起着重要作用。

通过控制焊材中的铬含量，可以提高焊接接头的耐腐蚀性。

2. 铝合金焊接中的镁含量控制铝合金的焊接接头容易产生热裂纹和气孔等问题，影响接头的质量。

常见元素对金属材料性能的影响1. 碳（1）含碳量的增加，使得碳素钢的强度和硬度增加，而塑性、韧性和焊接性能下降。

（2）一般情况下，当含碳量大于0.25%时，碳钢可焊性开始变差，故压力管道中一般采用含碳量小于0.25%的碳钢。

含碳量的增加，其球化和石墨化的倾向增加。

（3）作为高温下耐热用的高合金钢，含碳量应大于或等于0.04%，但此时奥氏体不锈钢的抗晶间腐蚀性能下降。

2.硅（1）硅固溶于铁素体和奥氏体中可起到提高它们的硬度和强度的作用。

（2）含硅量若超过3%时，将显著地降低钢的塑性、韧性、延展性和可焊性，并易导致冷脆，中、高碳钢回火时易产生石墨化。

（3）各种奥氏体不锈钢中加入约2%的硅，可以增强它们的高温不起皮性。

在铬、铬铝、铬镍、铬钨等钢中加入硅，都将提高它们的高温杭氧化性能。

但含硅量太高时，材料的表面脱碳倾向增加。

（4）低含硅量对钢的耐腐蚀性能影响小大，只有当含硅量达到一定值时，它对钢的耐腐性能才有显著的增强作用。

含硅量为l5%~20%的的硅铸铁是很好的耐酸材料，对不同温度和浓度的硫酸、硝酸都很稳定，但在盐酸和王水的作用下稳定性很小，在氢氟酸中则不稳定。

高硅铸铁之所以耐腐蚀，是由于当开始腐蚀时，在其表面形成致密的SiO2薄层，阻碍了酸的进一步向内侵蚀。

3.硫、氧在碳素钢中的作用硫和氧作为杂质元素常以非金属化合物（如FeS、FeO）形式存在于碳素钢中，形成非金属杂质，从而导致材料性能劣化，尤其是硫的存在引起材料的热脆。

六和磷是钢中要控制的元素，并以其含量的多少来评定碳素钢的优劣。

（由于FeS可与铁形成共晶，并沿晶界分布），Fe-FeS共晶物的熔点为985℃，当在1000~1200℃温度下，对材料进行压力加工时，由于它已经熔化而导致晶粒开裂，使材料呈现脆性。

这种现象称为热脆。

）4.磷、砷、锑在碳素钢中的作用（1）磷、砷、锑作为杂质元素，它们对提高碳素钢的抗拉强度有一定的作用，但同时又都增加钢的脆性，尤其是低温脆性。

化学元素对钢铁性能的影响钢铁是一种在工业中广泛使用的金属材料，其性能取决于许多因素，化学元素是其中一个重要因素。

不同的化学元素会对钢铁的性能产生不同的影响。

本文将会详细介绍几个常见的化学元素对钢铁性能的影响。

1.碳(C)：碳是钢铁的主要合金元素，它的存在可以使钢铁变得坚硬和耐磨。

通过控制碳含量，可以调整钢铁的硬度和强度。

碳含量较高的钢铁被称为高碳钢，其硬度较高，但韧性较差。

而碳含量较低的钢铁被称为低碳钢，其韧性较高，但硬度较低。

2.硅(Si)：硅是一种常见的合金元素，可以提高钢铁的强度和韧性。

适量的硅含量可以改善钢铁的铸造性能和热处理性能。

硅还可以降低钢铁的磁导率，提高其电磁性能。

3.锰(Mn)：锰是一种重要的合金元素，可以提高钢铁的强度和硬度。

锰含量通常在0.3%～1.5%之间。

锰还可以提高钢铁的耐磨性和耐蚀性，延长钢铁的使用寿命。

4.磷(P)：磷是一种杂质元素，通常需要控制其含量。

高磷含量会降低钢铁的韧性，并使其易于开裂。

因此，钢铁中的磷含量应控制在较低水平。

磷含量可以通过矿石的选择和冶炼过程中的控制来进行调节。

5.硫(S)：硫也是一种常见的杂质元素，类似磷，高硫含量会导致钢铁的脆性增加。

此外，硫还会降低钢铁的延展性和焊接性能。

因此，控制钢铁中的硫含量也是非常重要的。

除了以上所述的元素外，还有一些其他的合金元素也会对钢铁的性能产生影响，如铬、镍、钼等。

铬可以提高钢铁的耐蚀性，镍可以提高钢铁的耐热性和耐腐蚀性，钼可以提高钢铁的强度和韧性。

不同的合金元素可以根据不同的需求进行调整，以满足特定的工程要求。

总之，化学元素对钢铁的性能有着重要的影响。

通过合理控制合金元素的含量，可以调整钢铁的硬度、强度、韧性、耐磨性、耐腐蚀性等特性，以满足不同工程中的需求。

因此，在钢铁制造过程中，对化学元素含量和配比的控制是十分关键的。

常用金属材料中各种化学成分对性能的影响1.碳钢：碳钢中最主要的化学成分是碳，其含量在0.08%至1.2%之间。

碳的含量越高，碳钢的强度越大，但韧性较低。

碳钢中还含有其他元素，如锰、硅、磷和硫等。

锰可以提高碳钢的强度和韧性，硅可以提高耐磨性，磷和硫的含量较高会使钢材质量下降，降低其可焊性。

2.不锈钢：不锈钢中含有铬、镍和其他合金元素，主要目的是提供抗腐蚀性能。

铬是不锈钢最主要的合金元素，通过形成铬氧化物保护膜来防止钢材被氧化腐蚀。

镍提高了不锈钢的强度和韧性，同时也增加了抗腐蚀性能。

其他合金元素如钼、钛和铜等可以进一步提高不锈钢的机械性能和耐蚀性能。

3.铝合金：铝合金中含有铝以外的元素，如铜、锌、镁、锰和硅等。

这些元素的添加可以改变铝合金的性能。

铜可以提高铝合金的强度和耐蚀性，但降低了其可焊性。

锌可以增加铝合金的抗腐蚀性能和硬度。

镁能够显著提高铝合金的强度和韧性，同时也降低了其耐蚀性。

锰和硅的添加可以提高铝合金的耐蚀性和硬度。

4.铜：铜具有良好的导电性、导热性和可塑性。

纯铜具有较低的强度，但可以通过合金化来提高其力学性能。

通常，铜合金中添加的元素包括锡、锌、镍和铝等。

锡的添加可以提高铜的抗腐蚀性能和强度。

锌可以提高铜的硬度和强度。

镍可以增加铜的抗腐蚀性能和塑性。

铝的添加可以提高铜的强度和硬度。

5.镁合金：镁合金中含有较高比例的镁元素，其含量可达到90%以上。

镁合金具有较低的密度和良好的机械性能。

常见的合金元素包括铝、锌、锰和稀土元素等。

铝的添加可以提高镁合金的强度和韧性，同时增加其耐腐蚀性能。

锌可以提高镁合金的耐腐蚀性和硬度。

锰的添加可以提高镁合金的强度。

总之，常用金属材料中的化学成分对其性能影响深远。

通过控制化学成分的含量以及合金化可以调整金属材料的强度、韧性、耐腐蚀性和其他机械性能。

这些信息对于选择合适的金属材料以及进行材料设计和工程应用至关重要。

工业纯铁的塑性很好，但强度很低，一般不能满足实际需要。

通常加入Si、Mn等合金钢元素改善钢材性能，以满足实际要求。

另外，钢材在冶炼的过程中不可避免的含有C，S，P等杂质元素。

它们的存在，对钢材的性能也有很大影响1 对钢材力学性能的影响1.1 杂质的影响1.1.1 碳的影响碳与铁可以形成一系列化合物：Fe3C，Fe2C，FeC等。

碳能提高钢材的强度和硬度，但会降低钢材的塑性。

碳含量增加0.1%，钢材的抗拉强度可提高70MPa，屈服点提高28 MPa。

含碳量大于6.67%的合金脆性大，不具有实际使用价值。

海洋工程用钢根据碳的含量一般可分为三类（Section 8, API RP-2A-WSD, 1994）：①普通钢。

含碳量小于或等于0.4%。

最小屈服应力为280MPA。

②高强度钢。

碳含量为0.45%或更高。

屈服应力在280MPA和360MPA之间。

③对于屈服应力大于360MPA的超高强度钢要限制使用。

1.1.2 硫的影响硫通常以FeS的形式存在于钢材中。

FeS塑性差，熔点低。

钢水结晶时FeS分布于晶界周围。

在800 0C~1200 0C时，轧制或铸造会导致晶界开裂，此现象即通常所说的钢的热脆现象。

若钢材中有Mn，则可形成高熔点的MnS（1600 0C）。

钢水在结晶时，MnS呈颗粒分布于晶内，这样就可以大大降低硫的危害。

作为有害杂质，钢材中的硫含量通常限制在≤0.04%。

1.1.3 磷的影响钢材中的磷能全部溶于中，使其在室温下的强度升高，塑性降低，产生冷脆现象。

除上述有害方面外，磷对钢材有很高的强化作用。

磷提高钢材的屈服强度比镍高10倍，比锰高5倍，比铬锰在焊缝金属中的作用还取决于硅的含量。

在低锰硅比下，焊缝内氧含量较高并使焊缝金属组织发生变化，使韧性明显下降。

当Mn/Si比低于2%，特别是1%时，焊缝金属中还可观察到不同长度的裂纹。

③硅的影响。

焊缝金属中硅的主要作用是使焊接熔池金属脱氧，硅对低强度焊缝金属有轻微的强化作用。
