全自动软化水系统操作维护手册2015年10月一、概述日常规范的维护才能确保设备的正常运行。
全自动软化水系统由微电脑控制器多阀控制器、水力控制隔膜阀、树脂罐、盐箱等设备组装成型。
整套设备只要初期对多阀控制器进行规范的设定和调试，既可实现全自动运行。
现场的管理只需一人定期补充再生剂（工业盐）即可，适用于高品位管理的业主。
二、控制原理系统全自动运行，其控制采用多阀控制器控制。
系统再生操作是通过传感器给出脉冲信号，或微电脑控制器再根据该信号累计,从而控制各相应设备的多阀控制器，再由分配器控制各个该设备的再生与运行工艺。
每个交换罐的运行状态依次为：运行、反洗、吸酸、置换、正洗、运行等几个工艺过程。
1、或微电脑控制器功能微电脑控制器为整套软水系统的主控制器,采用先进的微电脑芯片技术，同时具有再生程序预设定、系统运行状态与信号反馈、信号输出等控制功能。
a、设置密码保护；b、各路系统（工作、再生、备用、反馈）状态显示；c、本地强制手动启动再生；d、再生启动信号输出时间（2-9999秒）设定；e、系统工作模式：（C1、D2、D3、E2、E3）五种选择（C1、C2、C3、C4、C5、D2、D3、D4、D5）九种选择f、再生系统（出水控制）辅助接点输出；g、停电保护：停电后设定的参数保持时间大于3年；h、仪表外壳采用工程塑料，具有防尘、防腐、防水溅射等功能；2、多阀控制器功能每台多阀控制器控制一台离子交换罐的整个运行、再生程序，多阀控制器启动再生控制器提供信号。
多阀控制器配有一个信号分配器，信号分配器是由一个旋转式导向阀，从而完成设备系统的自动控制。
控制器的十种功能：a、设置密码保护b、万年日历显示c、再生步骤、再生时间递减显示d、外控信号连锁控制及步骤信号输出e、定时启动、间隔时间启动、远传接点启动、就地临时启动和就地强制启动f、强制步进启动（用于现场调试）g、原始位置自动复位h、系统状态信号显示（例如系统工作或再生状态反馈信号显示）i、停电保护功能（设定的参数保持时间大于3年）j、系统管道外壳采用工程塑料，具有防尘、防腐、防水等功能3、还原控制器的操作及设定详见《控制器使用说明书》三、安装本系统以部件形式运输，防止途中损坏，整个系统按照制造厂的图纸及建议装配、接管线和电器线路，以下说明可作为一般性指导。
全自动软水器的设置与调整说明全自动软水器是一种绿色环保、经济、安全的全新软水处理方法。
全自动软水器解决了用户以往单独使用软水器所造成的运行费用高、设备故障频繁、出水水质不合格、水质与用户需求不匹配等众多问题。
得到了全国广大用户的一致认可。
本文主要介绍的全自动软水器的基本设置。
1.标准时间的设置：按下24小时控制盘上方红色时间调整按钮，使驱动齿轮咬合脱开，然后顺时针方向旋转时间控制盘，使时间盘上现在时间刻度正时间指针，再放开红色时间调整按钮使时间盘与驱动齿轮咬合。
注意：A.操作时为避免时间电机的损坏应切断电源，操作完成后再恢复供电。
B.要确认时间盘与驱动轮完全咬合后才可运行，否则将可能损坏其中的转动机构。
2.启动定时再生程序的设置：A.日期的设定，顺时针方向旋转再生日期盘，直至数字1对正中间固定轮上的箭头，将再生销旋转固定在需要的再生日期上，例：若在三、六、九、十二号螺孔拧上再生销，则今明两日没有再生，直至第三日才启动再生，以后每隔两日进行一次再生。
B.再生时间的设定，用细圆柱物插进时间控制盘中心的数字盘孔中转动数字盘使需要启动再生的时间对准时间控制盘上的黑点。
数字盘上涂有黑色的一半代表PM，白色的一半代表AM。
3.手动辅助再生：当水质硬度发生明显变化和短时间用水量增大，软水器交换容量提前耗进时，为不打乱原设定的再生程序，可以采用手动方法增加一次再生。
操作方法：按下红色时间调整按钮。
(注意：别让时间控制盘原设定数值变动)，转动时间控制盘中央的手动再生旋钮，使指针到红色圆圈的位置。
然后松开红色按钮，使驱动轮与时间控制盘咬合，稍等一会软水器便开始再生。
4.再生程序的调整：A.再生周期程序在设备出厂时已预设定为164分钟，但可按当地情况之需要调整加长或者缩短。
B. 更改再生程序时间：需将再生转盘卸出来。
其方法是松开时间盘在左上角黑色的手旋螺母，然后将时间控制盘往右打开就能看见再生转盘。
卸再生转盘时，一只手固定面板上的黑旋纽，另一只手松开锁紧螺母，再生转盘就能从时间控制盘后面卸出。
全自动软水器（9000/9500）型的安装及操作规程水压：保证再生阀有效工作的最低水压在0.2Mpa-0.6Mpa电源设备：220V/50Hz AC电源。
运行中需保证电源不间短，并不可被其他开关切断。
管道要求：进水管应最好选用镀锌管或其他防腐性能好的管道材料。
若水质中含有较高浓度的金属离子，如铁、锰或其它其他有机物等情况，在软化水设备前则必须加过滤器。
管道内壁要求干净、无杂质堵塞。
软水设备和排水管道的位置：软水器应靠近排水管道。
旁通阀：提供安装旁通阀。
注意：水压不可超过6Kg/cm2，水温不可超过摄氏50℃，此装置不允许在冰点状态””工作。
9000/9500型安装俯视图1、先将树脂罐、盐罐就位于坚实的基础上，并保证罐体水平。
2、所有管件接头按施工标准做好衔接，排污管规格应不小于φ1/2″，如排污管高于软水控制器1.2米以上（但不得大于2.5 米），则应选φ3/4″管线。
3、两罐必须同高、同直径、装填相同数量树脂。
中心布水器管在低于罐口0.5-1cm处截断并导角。
4、用硅脂涂抹布水器O型橡胶密封环和罐口O型橡胶密封环处。
安装布水器后，将罐适配器安装在2号罐上，将主头接在1号罐上。
5、注意：要先将两个树脂罐之间的管路安装好后再与控制头和罐适配器连接（9500型用1-1/2″铜管，9000型用1″铜管），两罐间距至少1″远。
9500特别注意适配器方向，其一側有一定位销铜不可装反，否则运行水流方向相反。
6、排污管接头、管路如采用固定连接，要在安装排污限流前焊好（如需要焊接）。
焊接时焊口与排污限流至少要留出6″远。
如若不然将会破坏排污限流中的橡胶孔板。
7、在安装排污管路时只允许使用生料带密封。
8、确保盐罐水平，桶内加装隔板。
9、往盐罐加盐，注意必须用大粒盐，并且时刻保证固体盐高于盐水液面，以确保是饱和盐液。
严禁使用加碘食用细盐。
10、安装完毕后先将旁通阀置于旁通位置，打开供水阀门，打开附近软水出水阀门，排放数分钟。
目录一、产品概述 2二、工作流程图 3三、设备的安装和运行 5四、设备安装示意图 6五、FLECK5600控制器的调试步骤7六、FLECK56SE控制器的调试步骤9七、FLECK56SE控制器全面编程及相关代号的意义列表11八、故障排除12产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600/56SE 控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
目录一、产品概述 2二、工作流程图 3三、设备的系统说明 5四、设备的安装和运行 6五、设备安装示意图7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进口压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
MODEL2510、2750、2850、3150、2900、3900工作流程图1、工作状态2、反洗状态3、再生状态4、慢速清洗状态硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。
硬水进入控制阀后经过：控制阀 中心升降管向下 通过底部的布水器 经过树脂层向上 最后通过控制阀排水口排出硬水进入控制阀后，向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带还原剂的水流向下经过树脂层进入布水器和升降管，再通过控制阀排水口排出。
安装1、安装的一般要求①、进水压力应在0.2-0.5MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。
如果压力过高，应安装减压阀来控制进水压力。
②、进水温度应在5-45℃之间，电源采用交流200V/50Hz。
③、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。
④、工作环境温度应在5-50℃之间，相对湿度≤95%（5℃时）。
2、控制阀的安装与树脂填装（顶装形式）第一步：首先将下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。
第二步：将石英砂沿中心管周围空隙投入树脂罐，并使之在罐底铺平，石英砂高于下布水器上20mm，石英砂应按粒径级别分层铺装，主要起到布水作用（对于直径小于500mm树脂罐一般不装石英砂）。
第三步：将树脂均匀地装入树脂罐中，装至规定的层高后，再向注入10%的食盐溶液，至浸没树脂为止，使树脂充分膨胀。
树脂装填完，应取下中心管的封口胶带，上述操作时应注意使中心管始终保持在树脂罐口的中央位置。
第四步：将上布水器安装到控制阀上，然后将中心管从上布水器内插入到控制阀内，小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上（或用法兰连接固定）。
注意上布水器与控制阀、中心管，下布水器与中心管必须严密，防止树脂跑出。
中心管与控制阀必须严密不漏水，否则会出现窜硬水现象。
3、管道连接要求①、与软水器连接的管道应采用给水塑料管，排水管不得采用软塑料管，防止管道变形，影响排水效果。
②、按照控制阀进出水箭头标记连接进出水管，采用流量型再生控制器，流量计必须安装在出水口。
③、进出水管应装有压力表及手动阀门，同时还应装有旁通阀，在出水管阀前还应安装有取样阀。
进水管阀后一般安装有 Y 型过滤器，防止管道内污物堵塞阀体造成设备无法正常运行。
④、排水管的连接长度不应超过6m，尽量减少弯度，并严禁安装阀门。
目录一、产品概述 2二、工作流程图 3三、设备的安装和运行 5四、设备安装示意图 6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min）3、反洗(10min)4、吸盐（50min）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
软化水设备的安装和调试设备固定好框架后安装交换雄，装平而阀，连ABS管,框架上有总进水管, 平而阀连至两交换挪下封头连管的管卡，管卡一定要固定适宜安装关键：出水管口高度设备用本机的出水再生、清洗树脂，出水管口高度至关重要，要求离交换罐顶至少一个交换雄筒体的高度如筒体高为2400mm,侧出水管口高至少离交换插顶2400mm以上，有同高度的高位水箱出水管可直接通入水箱上部.要注意这关键点；排水管的管「1高度：凡不需要设备连续运行的用户，平而阀的排水管的管口高度：最好用软管等将排水口提高至交换罐封头等高处与大气连通,这样设备可在任意工位停运，如再生和清洗JL位时停机交换擢也不排水，树脂不脱水，保护了树脂的性能；进水压力和管路：进水压力0c 20Mpa以匕进水管路上装进水阀，进水电磁阀等，为现场检修和断电急用电磁阀要装旁路阀，DN65以上电磁阀后要装软接头，防管路振动；控制器安放位置和考前须知：可平卧式放在多路阀上面挂板平台上或其它处.但要适合电脑控制器的工作环境.各电器连接导线要加长时，导线焊接要可靠平安，备电器设备要有防避水的措施;.控制器电源：交流220伏三芯6A电源插座，插座独用，并与地极连通，控制器反面罗丝引出的接地卯子要焊接上导线与大地连通；冲洗进水管道：安装毕运行通水前•把框架的上进水法兰罗丝松开，用板挡住进交换擢的进水口，通水冲洗3・5分钟，将管道内焊渣、铁锈.泥垢等排出去。
操作规程交换树脂：用001x7 Fc强酸性阳树脂，树脂层高为交换境擢体高度的85-90%,再加1・3mm白球150・200mm,直径600mm以下可加可不加；再生盐：要符合GB5462-992 I业盐标准，不能用含碘量高和杂质多的食盐；再生盐液浓度：8-12%,为保浓度，盐罐盐位要在视镜中线以上，低于中线加，双盐罐宜串联运行；溶盐水：软化水或自来水，假设进水硬度大于6mmol/L,出水要求较高，用取样阀下软化水；树脂预处理：新树脂使用前用10%左右的盐液将树脂层浸没浸泡10小时以上后使用；设备宜连续和长时间运行，性能稳定，如用水量:小，可将进水阀关小，''松床位"时间加长;停运时间较长如没按安装的应选在”松床〃位或关平而阀后面的排水阀，但要记住运行时开；要注意平安，插、卸控制器反面的电器插头畤先将电源插头从插座上拔出后进行。

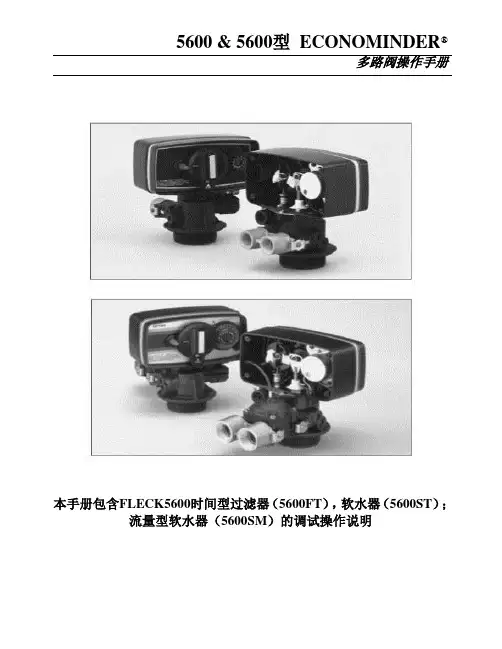

5600 & 5600型ECONOMINDER®多路阀操作手册本手册包含FLECK5600时间型过滤器（5600FT），软水器（5600ST）；流量型软水器（5600SM）的调试操作说明5600产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用的工程塑料和无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于家用、工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃进水硬度：符合国家标准出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐串联（二级软化时采用）再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
5600ST安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
在软水装置接通电源前1.将软水器控制阀手动转至工作位置，打开进出水口，使水流入树脂罐。
直到管路内空气排尽，当水流流出出水口时，关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
3.取下控制阀后盖板。
4.确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
