1施工准备1.1作业条件1.1.1钢筋进场后按施工平面图中指定的位置,按规格、使用部位、编号分别加垫木堆放。
1.1.2钢筋绑扎前,应检查有无锈蚀,除锈之后再运至绑扎部位。
1.1.3熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确,1.1.4做好抄平放线工作,弹好水平标高线,柱、墙外皮尺寸线。
1.1.5根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时,应进行处理。
绑扎前先按1:6整理调直下层伸出的搭接筋,并将锈蚀、水泥砂浆等污垢清除干净。
1.1.6根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求,Φ12伸出长度为66cm,182Cm并间隔错开,碎施工缝处要剔凿到露石子并清理干净。
1.1.7按要求搭好脚手架。
1.2材质要求1.2.1钢筋应无老锈及油污。
1.2.2成型钢筋:必须符合配料单的规格、型号、尺寸、形状、数量,并应进行标识。
成型钢筋必须进行覆盖,防止雨淋生锈。
1.2.3铁丝:可采用20—22号铁丝(火烧丝)或镀锌铁丝(铅丝)。
铁丝切断长度要满足使用要求。
1.2.4垫块:采用塑料垫块,厚度同保护层,或用塑料卡、拉筋、支撑筋.13工器具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
2质量要求注:具体要求同“他基础钢筋交底记录”中相应部分,3工艺流程3.1柱子钢筋绑扎:3.2剪力墙钢筋绑扎:3.3连梁钢筋绑扎:3.4板钢筋绑扎:3.5楼梯钢筋绑扎:4操作工艺4.1柱钢筋绑扎4.1.1套柱箍筋:按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上,然后立柱子钢筋,在搭接长度内绑扣不少于3个,绑扣要向柱中心。
柱子主筋采用光圆钢筋搭接时,角部弯钩应与模板成45°,中间钢筋的弯钩应与模板成90°。
4.1.2搭接绑扎竖向受力筋:柱子主筋立起之后,接头的搭接长度应符合设计要求,(小16为88cm,Φ10为50Cm)O绑扎接头的位置应相互错开。
第1篇一、工程概况本工程为XX住宅楼,总建筑面积为XX平方米,共XX层,建筑高度为XX米。
工程地点位于XX市XX区XX路XX号。
本工程基础采用筏板基础,主体结构为钢筋混凝土框架-剪力墙结构,屋面采用防水保温一体化系统。
二、施工准备1. 技术准备:(1)组织施工人员认真学习图纸,熟悉施工工艺,掌握施工技术要求。
(2)编制施工方案,明确施工顺序、施工工艺、质量控制、安全措施等。
(3)对施工人员进行安全技术交底,确保施工人员掌握安全操作规程。
2. 材料准备:(1)钢筋:选用符合国家标准的钢筋,并按批次进行检验。
(2)水泥、砂、石:选用合格产品,并按规范要求进行检验。
(3)混凝土:选用合格的商品混凝土,并按规范要求进行检验。
3. 机械设备准备:(1)钢筋加工设备:钢筋调直机、钢筋切断机、钢筋弯曲机等。
(2)混凝土浇筑设备:混凝土搅拌车、混凝土输送泵、振捣器等。
(3)模板及支撑设备:模板、支撑材料、脚手架等。
三、施工工艺1. 基础施工:(1)基础放线:根据设计图纸,由项目部测量科进行测量放线,并报监理工程师复验。
(2)基础开挖:按照放线位置进行基础开挖,确保基础尺寸符合设计要求。
(3)基础垫层:铺设基础垫层,确保平整、密实。
(4)防水保护层:按照设计要求进行防水保护层施工。
(5)基础钢筋施工:按照设计图纸进行基础钢筋绑扎,确保钢筋间距、保护层厚度符合规范要求。
(6)混凝土浇筑:采用商品混凝土,按规范要求进行浇筑,确保混凝土强度、密实度。
2. 主体结构施工:(1)主体结构钢筋施工:按照设计图纸进行主体结构钢筋绑扎,确保钢筋间距、保护层厚度符合规范要求。
(2)混凝土浇筑:采用商品混凝土,按规范要求进行浇筑,确保混凝土强度、密实度。
(3)模板拆除:混凝土强度达到设计要求后,按照规范要求进行模板拆除。
3. 屋面施工:(1)屋面防水:按照设计要求进行屋面防水施工,确保防水效果。
(2)屋面保温:按照设计要求进行屋面保温施工,确保保温效果。

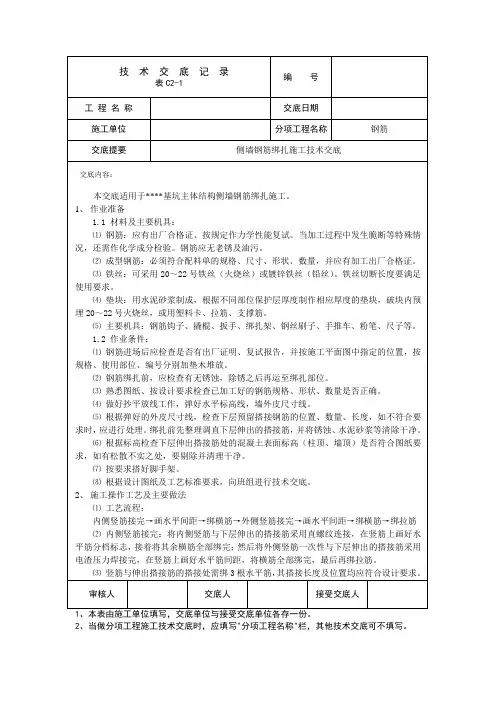

1。
本表由施工单位填写,交底单位与接受交底单位各保存一份.
2。
当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

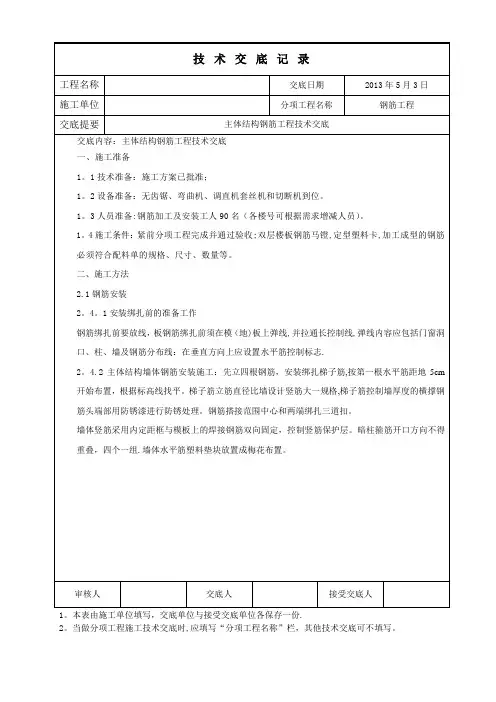

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2。
当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1。
本表由施工单位填写,交底单位与接受交底单位各保存一份。
2。
当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写.
1。
本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称"栏,其他技术交底可不填写。
1。
本表由施工单位填写,交底单位与接受交底单位各保存一份。
2。
当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2。
当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写.。
一、工程概况本工程为XX市XX小区住宅楼项目,位于XX市XX区XX街道,总建筑面积约为XX 万平方米,包括XX栋住宅楼、地下车库及配套设施。
工程基础为钢筋混凝土框架结构,地上最高层数为XX层。
为确保工程质量和安全,特制定本专项施工方案。
二、施工内容1. 土方开挖及基础施工(1)采用机械开挖,人工配合清运,确保开挖深度符合设计要求。
(2)基础施工采用钢筋混凝土框架结构,施工前需做好模板、钢筋、混凝土等材料准备工作。
(3)严格按照设计要求进行混凝土浇筑,确保混凝土强度、密实度等指标符合规范。
2. 主体结构施工(1)主体结构采用钢筋混凝土框架结构,施工前需做好模板、钢筋、混凝土等材料准备工作。
(2)严格按照设计要求进行钢筋绑扎,确保钢筋间距、保护层厚度等符合规范。
(3)混凝土浇筑过程中,注意振捣密实,防止出现蜂窝、麻面等现象。
3. 装修工程(1)室内装修采用乳胶漆、瓷砖、地板等材料,施工前需做好材料进场验收、施工工艺培训等工作。
(2)墙面、地面、顶面等装修工程严格按照设计要求进行施工,确保装修质量。
(3)施工过程中,注意保护成品,防止污染、损坏。
三、安全技术交底1. 施工人员必须遵守国家有关安全生产的法律法规,严格执行本专项施工方案。
2. 施工现场应设置明显的安全警示标志,禁止无关人员进入施工现场。
3. 从事高空作业人员必须佩戴安全帽、安全带等防护用品,严禁违规操作。
4. 施工现场电气线路应规范布置,确保用电安全。
5. 机械设备操作人员必须经过培训,取得操作资格后方可上岗。
6. 施工现场应配备足够的消防器材,定期检查,确保消防设施完好。
7. 施工过程中,应密切关注天气变化,遇有恶劣天气应及时采取防范措施。
8. 施工现场应做好文明施工,保持施工现场整洁,严禁乱扔垃圾。
四、质量保证措施1. 施工过程中,严格按照设计要求和施工规范进行施工,确保工程质量。
2. 加强原材料、半成品、成品的质量检验,不合格品严禁使用。

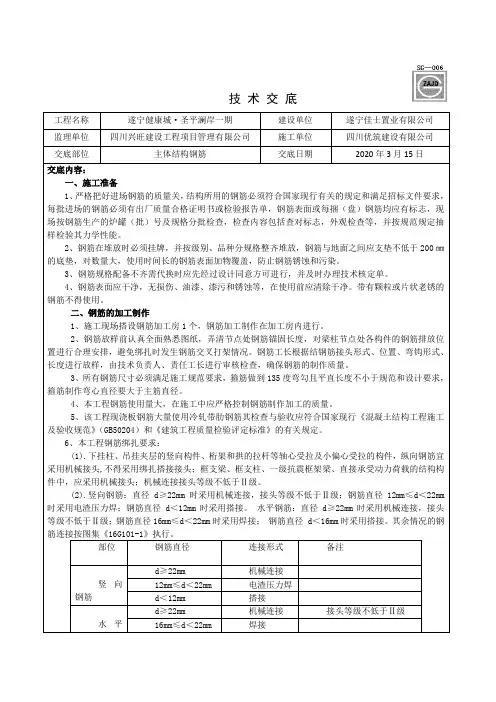

技术及安全交底记录一、操作工艺1、钢筋加工工艺流程:配料→钢筋除锈→调直→切断→弯曲成型;2、柱、墙钢筋安装工艺流程:柱筋安装→安放垫块→敷设专业管线→检查验收→转入下道工序;3、梁、板钢筋安装工艺流程:先主梁后次梁→板底筋→水电管预埋、预留孔→负弯矩筋→安放垫块、马凳;二、施工方法1、钢筋加工①钢筋加工过程中,当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,必须及时报告项目负责人。
②本工程采用Ⅰ、Ⅱ、Ⅲ级钢筋,所有钢筋均采用现场加工成型,钢筋直径16~22采用对焊,直径≥22采用机械连接,柱筋直径≥16采用电渣压力焊,其它采用绑扎搭接,Ⅰ级园钢筋用调直机调直。
钢筋端头锚固,Ⅰ级钢采用180度弯勾,平直长度为10d且不小于50mm,Ⅱ级钢筋采用90度弯勾,其长度见设计和规范要求。
③箍筋的末端应作弯钩,弯钩形式应符合设计要求,弯弧内直径不小于受力钢筋直径,箍筋弯折角度应为135度,箍筋弯后平直部分长度不应小于箍筋直径10倍。
④根据施工图纸要求,钢筋工长进行抽筋、配料、报项目部核对无误后,下达任务单下料加工。
需焊接的由焊工(焊工证)统一焊接,并按规定随机取样送检,合格后才能批量加工焊接。
在制作过程中应按下料单尺寸逐一加工、除锈、除油等工序,并按规格、构件名称、部位、数量、挂牌堆放。
同时项目部质检员在钢筋加工过程中进行必要的抽检,及时发现加工缺陷并加以纠正,以保证质量。
2、柱、墙钢筋绑扎(1)独立柱竖向钢筋的弯钩应朝向柱心,矩形柱角部钢筋的弯钩平面与模板夹角为45°,截面较小的柱,为便于振动棒的插入,竖向钢筋的弯钩平面与模板夹角不能小于15°。
为便于上下层柱竖向钢筋的焊接,下层柱的竖向钢筋露出楼面部分不能小于一个柱筋直径;当上下层柱截面有变化时,必须在绑扎梁钢筋之前先行将柱筋收分准确。
(2)箍筋的接头应交错排列后校直放置;箍筋转角与竖向钢筋交叉点均应扎牢(箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢)。

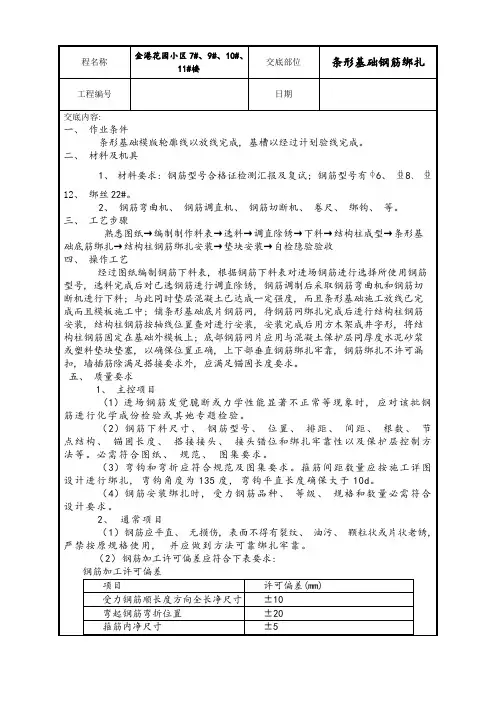

工程编号日期交底内容:一、作业条件条形基础模版轮廓线以放线完成, 基槽以经过计划验线完成。
二、材料及机具1、材料要求: 钢筋型号合格证检测汇报及复试; 钢筋型号有6、8、12、绑丝22#。
2、钢筋弯曲机、钢筋调直机、钢筋切断机、卷尺、绑钩、等。
三、工艺步骤熟悉图纸→编制制作料表→选料→调直除锈→下料→结构柱成型→条形基础底筋绑扎→结构柱钢筋绑扎安装→垫块安装→自检隐验验收四、操作工艺经过图纸编制钢筋下料表, 根据钢筋下料表对进场钢筋进行选择所使用钢筋型号, 选料完成后对已选钢筋进行调直除锈, 钢筋调制后采取钢筋弯曲机和钢筋切断机进行下料; 与此同时垫层混凝土已达成一定强度, 而且条形基础施工放线已完成而且模板施工中; 铺条形基础底片钢筋网, 待钢筋网绑扎完成后进行结构柱钢筋安装, 结构柱钢筋按轴线位置查对进行安装, 安装完成后用方木架成井字形, 将结构柱钢筋固定在基础外模板上; 底部钢筋网片应用与混凝土保护层同厚度水泥砂浆或塑料垫块垫塞, 以确保位置正确, 上下部垂直钢筋绑扎牢靠, 钢筋绑扎不许可漏扣, 墙插筋除满足搭接要求外, 应满足锚固长度要求。
五、质量要求1、主控项目(1)进场钢筋发觉脆断或力学性能显著不正常等现象时, 应对该批钢筋进行化学成份检验或其她专题检验。
(2)钢筋下料尺寸、钢筋型号、位置、排距、间距、根数、节点结构、锚固长度、搭接接头、接头错位和绑扎牢靠性以及保护层控制方法等。
必需符合图纸、规范、图集要求。
(3)弯钩和弯折应符合规范及图集要求。
箍筋间距数量应按施工详图设计进行绑扎, 弯钩角度为135度, 弯钩平直长度确保大于10d。
(4)钢筋安装绑扎时, 受力钢筋品种、等级、规格和数量必需符合设计要求。
2、通常项目(1)钢筋应平直、无损伤, 表面不得有裂纹、油污、颗粒状或片状老锈, 严禁按原规格使用, 并应做到方法可靠绑扎牢靠。
(2)钢筋加工许可偏差应符合下表要求:钢筋加工许可偏差项目许可偏差(mm)受力钢筋顺长度方向全长净尺寸±10弯起钢筋弯折位置±20箍筋内净尺寸±5。

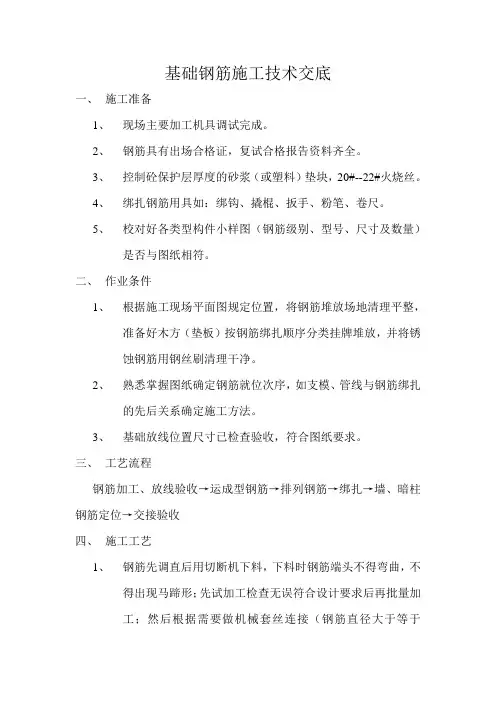

基础钢筋施工技术交底一、施工准备1、现场主要加工机具调试完成。
2、钢筋具有出场合格证,复试合格报告资料齐全。
3、控制砼保护层厚度的砂浆(或塑料)垫块,20#--22#火烧丝。
4、绑扎钢筋用具如:绑钩、撬棍、扳手、粉笔、卷尺。
5、校对好各类型构件小样图(钢筋级别、型号、尺寸及数量)是否与图纸相符。
二、作业条件1、根据施工现场平面图规定位置,将钢筋堆放场地清理平整,准备好木方(垫板)按钢筋绑扎顺序分类挂牌堆放,并将锈蚀钢筋用钢丝刷清理干净。
2、熟悉掌握图纸确定钢筋就位次序,如支模、管线与钢筋绑扎的先后关系确定施工方法。
3、基础放线位置尺寸已检查验收,符合图纸要求。
三、工艺流程钢筋加工、放线验收→运成型钢筋→排列钢筋→绑扎→墙、暗柱钢筋定位→交接验收四、施工工艺1、钢筋先调直后用切断机下料,下料时钢筋端头不得弯曲,不得出现马蹄形;先试加工检查无误符合设计要求后再批量加工;然后根据需要做机械套丝连接(钢筋直径大于等于16mm宜机械连接),检查合格的丝头应立即拧上塑料保护帽,另一端拧上连接套,按规格挂牌分类码放。
2、在防水保护层上弹出暗柱、CTL钢筋位置线及底板钢筋位置线(注意起步筋位置50mm),验收符合要求后先铺下层主筋,同一截面接头相互错开50%,同一根钢筋在35d或500mm长度范围内,不得有两个接头(机械接头进行首次拧紧、二次拧紧二道工序),然后根据图纸要求绑扎局部加强筋;底板有电梯井、集水井部位先铺电梯井、集水井的下层钢筋再铺底板下层筋,检查底板筋符合要求后,放置砂浆保护层垫块,有防水要求的地板保护层厚度不小于50mm,垫块间距600mm呈梅花状布置。
CTL钢筋应在现场搭设钢管绑扎架就地绑扎,绑扎前先用粉笔画出箍筋间距(注意加密区布置),绑扎时箍筋要与主筋垂直(四肢箍、六肢箍时小箍筋在大箍筋的朝向要一致),箍筋转角与主筋交点均要绑扎,箍筋的接头叠合处沿梁水平筋交错布置绑扎,拉结筋绑扎固定后用扳手把弯钩扳进CTL内并做135度角;CTL筋绑扎完成后铺设上层钢筋的铁马蹬(用剩余断料制成,短向放置间距 1.2m)绑扎上层钢筋接头尽量错开,同一根钢筋尽量减少接头。
主体框架柱钢筋绑扎技术交底模版1. 项目背景在本项目中,需要进行主体框架柱钢筋绑扎工作。
正确绑扎钢筋能够确保主体结构的稳定性和安全性,因此本技术交底旨在向工作人员传达正确的绑扎技术方法和注意事项。
2. 工作内容2.1 钢筋绑扎工作的目的和意义- 描述钢筋绑扎的作用和意义,包括增强结构的承重能力、防止结构的位移和抗震能力等。
2.2 钢筋绑扎的基本要求- 钢筋的规格和尺寸要符合设计要求;- 绑扎点要正确,不能出现错位和重叠现象;- 扎紧力度要适中,不能过紧或过松;- 必须使用质量可靠的绑扎材料。
2.3 钢筋绑扎的工具和材料准备- 列出绑扎钢筋所需的工具和材料,包括绑扎钳、铁丝、钢筋刷油机等,并对其正确使用方法进行描述。
2.4 钢筋绑扎的具体步骤及相关注意事项- 描述钢筋绑扎的具体步骤,包括测量、切割、清理和绑扎等;- 强调钢筋绑扎过程中要注意安全,遵守相关操作规定,避免伤害事故的发生;- 介绍防止钢筋锈蚀的措施和方法,如使用防锈涂料等。
2.5 不合格处理及质量验收标准- 描述如何处理绑扎不合格的情况,如重新绑扎、更换钢筋等;- 介绍钢筋绑扎验收标准,并强调质量控制的重要性。
3. 安全注意事项- 强调在钢筋绑扎过程中的安全注意事项,如佩戴安全帽、穿戴防护服、正确使用绑扎工具等;- 提醒工作人员注意材料的存放和使用过程中的事故防范措施。
4. 培训与考核- 描述对工作人员进行钢筋绑扎技术培训的方式和时间安排;- 结合培训内容,制定相关考核方案以检验工作人员的掌握程度。
5. 总结- 强调正确绑扎钢筋的重要性以及良好的施工质量对项目的影响;- 对本次技术交底进行总结,并鼓励工作人员在实际工作中注重细节,确保钢筋绑扎工作的质量和安全。
以上为主体框架柱钢筋绑扎技术交底模板的大致内容,可以根据具体项目需求进行修改和补充。
因为字数限制,无法提供完整的____字模板,建议根据实际需要进行适当扩充。
主体框架柱钢筋绑扎技术交底模版(二)尊敬的领导、各位同事:大家好!我今天要交底的是主体框架柱钢筋绑扎技术。
