基于FPGA的DDS正弦信号发生器的设计和实现引言在电子领域中，正弦信号是一种重要的基础信号，被广泛应用于通信、音频、视频等各个领域。
而DDS（Direct Digital Synthesis）直接数字合成技术则是一种通过数字方式生成高精度、高稳定性的正弦波信号的方法。
本文将详细介绍基于FPGA的DDS正弦信号发生器的设计和实现。
设计目标本次设计旨在实现一个可配置频率范围广泛且精度高的DDS正弦信号发生器。
具体设计目标如下： 1. 实现频率范围可调节，覆盖从几Hz到数十MHz； 2. 提供高精度的频率控制，满足特定应用场景对频率稳定性和相位精度的要求； 3. 支持模数转换器（DAC）输出，并能够通过外部接口控制输出幅值； 4. 使用FPGA作为主要硬件平台，以满足高速计算和灵活配置需求。
系统架构基于FPGA的DDS正弦信号发生器主要由以下几个部分组成： 1. 数字控制模块（Digital Control Module）：负责接收外部输入的频率、相位和幅值等参数，并将其转换为对DDS核心模块的控制信号； 2. DDS核心模块（DDS Core Module）：根据接收到的控制信号，通过数学运算生成正弦波形的离散采样值； 3. 数字模拟转换模块（Digital-to-Analog Converter, DAC）：将DDS核心模块输出的数字采样值转换为模拟电压信号； 4. 输出放大器（Amplifier）：用于放大DAC输出的电压信号，并通过外部接口提供可调节幅值的正弦波输出。
DDS核心模块设计DDS核心模块是整个系统中最关键的部分，它负责根据输入参数生成正弦波的离散采样值。
下面是DDS核心模块设计中需要考虑的几个关键要素：相位累加器相位累加器是DDS核心模块中最基础且重要的组件之一。
它根据输入的频率和时钟信号，在每个时钟周期内累加相位增量，从而实现相位连续变化。
相位累加器可以使用一个定点数或浮点数寄存器来表示，并通过固定步长进行相位递增。
实验八正弦信号发生器的设计一、实验目的1、学习用VHDL设计波形发生器和扫频信号发生器。
2、掌握FPGA对D/A的接口和控制技术,学会LPM_ROM在波形发生器设计中的实用方法。
二、实验仪器PC机、EDA实验箱一台Quartus II 6.0软件三、实验原理如实验图所示，完整的波形发生器由4部分组成：• FPGA中的波形发生器控制电路,它通过外来控制信号和高速时钟信号，向波形数据ROM 发出地址信号，输出波形的频率由发出的地址信号的速度决定；当以固定频率扫描输出地址时，模拟输出波形是固定频率,而当以周期性时变方式扫描输出地址时,则模拟输出波形为扫频信号。
•波形数据ROM中存有发生器的波形数据,如正弦波或三角波数据。
当接受来自FPGA的地址信号后，将从数据线输出相应的波形数据，地址变化得越快,则输出数据的速度越快，从而使D/A输出的模拟信号的变化速度越快。
波形数据ROM可以由多种方式实现，如在FPGA外面外接普通ROM;由逻辑方式在FPGA中实现（如例6）；或由FPGA中的EAB模块担当,如利用LPM_ROM实现。
相比之下，第1种方式的容量最大，但速度最慢；，第2种方式容量最小，但速度最最快;第3种方式则兼顾了两方面的因素；• D/A转换器负责将ROM输出的数据转换成模拟信号，经滤波电路后输出。
输出波形的频率上限与D/A器件的转换速度有重要关系,本例采用DAC0832器件。
DAC0832是8位D/A转换器,转换周期为1µs,其引脚信号以及与FPGA目标器件典型的接口方式如附图2—7所示。
其参考电压与＋5V工作电压相接（实用电路应接精密基准电压）.DAC0832的引脚功能简述如下：•ILE(PIN 19）：数据锁存允许信号,高电平有效，系统板上已直接连在＋5V上。
•WR1、WR2(PIN 2、18）：写信号1、2，低电平有效。
•XFER（PIN 17)：数据传送控制信号,低电平有效。
•VREF(PIN 8）:基准电压，可正可负,－10V～＋10V.•RFB(PIN 9)：反馈电阻端。

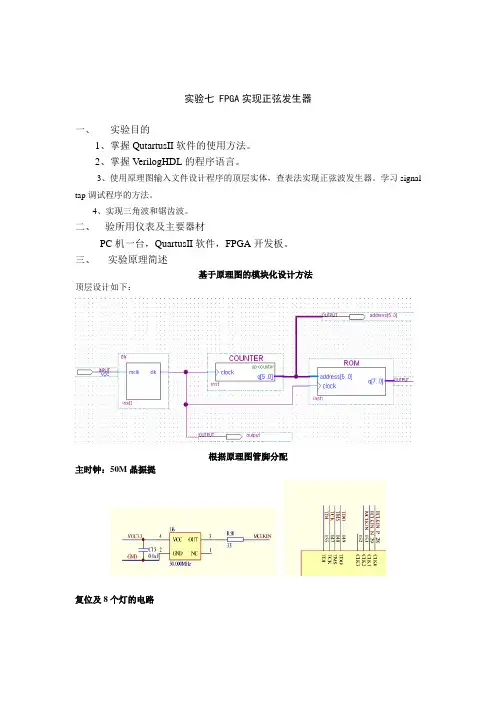

实验七 FPGA实现正弦发生器
一、实验目的
1、掌握QutartusII软件的使用方法。
2、掌握VerilogHDL的程序语言。
3、使用原理图输入文件设计程序的顶层实体，查表法实现正弦波发生器。
学习signal tap调试程序的方法。
4、实现三角波和锯齿波。
二、验所用仪表及主要器材
PC机一台，QuartusII软件，FPGA开发板。
三、实验原理简述
基于原理图的模块化设计方法
顶层设计如下：
根据原理图管脚分配
主时钟：50M晶振提
复位及8个灯的电路
四、实验结果记录（如数据、表格、曲线、计算等）
正弦波：
三角波：
锯齿波：
五、实验遇到的问题及解决办法（余留问题、体会等）
这次是第一次用这个软件设计原理图，所以刚开始很陌生，也不知道怎样生成原理图符号，通过和同学交流对设计顶层原理图有了一个大概的了解，然后自己再一步一步慢慢做，由于自己的粗心在选元器件时发生了错误，定义引脚时没有找到合适的引脚，通过检查发现了错误，磕磕绊绊的最终也完成了实验，再一次让我知道了做实验一定要细心。
六、主要源代码
12分频
module test(test12,clk);
output test12;
input clk;
reg test12;
reg[2:0]cnt;
always@(posedge clk)
begin if(cnt==3'b101)
begin test12<=~test12;cnt<=0;end
else
begin cnt<=cnt+1;end
end
endmodule。

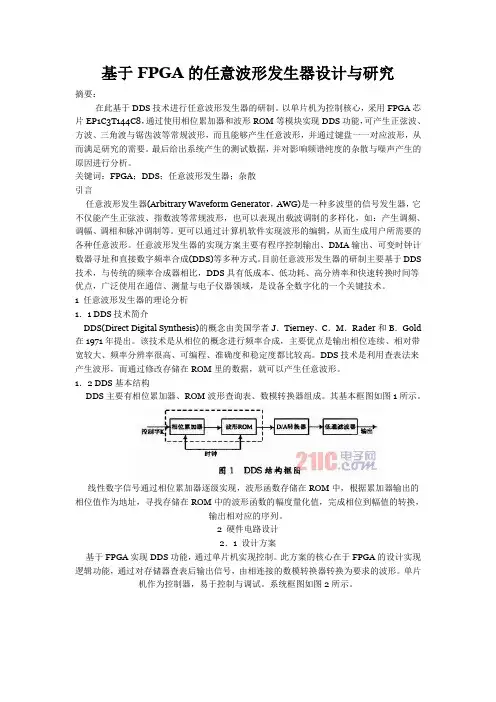

基于FPGA的任意波形发生器设计与研究摘要：在此基于DDS技术进行任意波形发生器的研制。
以单片机为控制核心，采用FPGA芯片EP1C3T144C8，通过使用相位累加器和波形ROM等模块实现DDS功能，可产生正弦波、方波、三角渡与锯齿波等常规波形，而且能够产生任意波形，并通过键盘一一对应波形，从而满足研究的需要。
最后给出系统产生的测试数据，并对影响频谱纯度的杂散与噪声产生的原因进行分析。
关键词：FPGA；DDS；任意波形发生器；杂散引言任意波形发生器(Arbitrary Waveform Generator，AWG)是一种多波型的信号发生器，它不仅能产生正弦波、指数波等常规波形，也可以表现出载波调制的多样化，如：产生调频、调幅、调相和脉冲调制等。
更可以通过计算机软件实现波形的编辑，从而生成用户所需要的各种任意波形。
任意波形发生器的实现方案主要有程序控制输出、DMA输出、可变时钟计数器寻址和直接数字频率合成(DDS)等多种方式。
目前任意波形发生器的研制主要基于DDS 技术，与传统的频率合成器相比，DDS具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在通信、测量与电子仪器领域，是设备全数字化的一个关键技术。
1 任意波形发生器的理论分析1．1 DDS技术简介DDS(Direct Digital Synthesis)的概念由美国学者J．Tierney、C．M．Rader和B．Gold 在1971年提出。
该技术是从相位的概念进行频率合成，主要优点是输出相位连续、相对带宽较大、频率分辨率很高、可编程、准确度和稳定度都比较高。
DDS技术是利用查表法来产生波形，而通过修改存储在ROM里的数据，就可以产生任意波形。
1．2 DDS基本结构DDS主要有相位累加器、ROM波形查询表、数模转换器组成。
其基本框图如图1所示。
线性数字信号通过相位累加器逐级实现，波形函数存储在ROM中，根据累加器输出的相位值作为地址，寻找存储在ROM中的波形函数的幅度量化值，完成相位到幅值的转换，输出相对应的序列。
