测绘成果质量检查与验收.docx

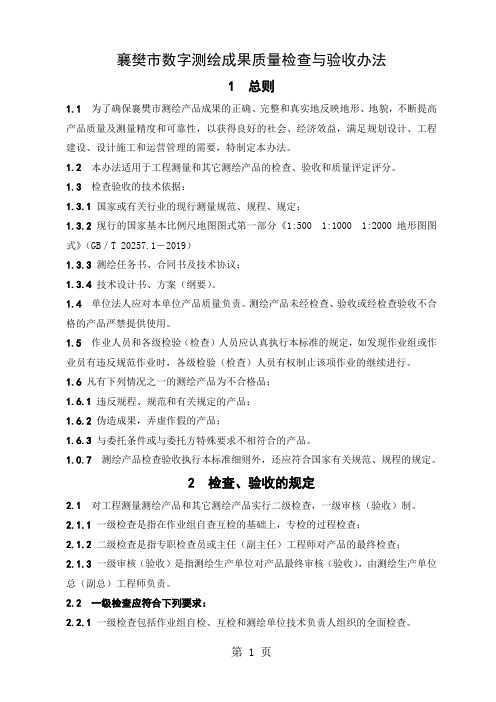

襄樊市数字测绘成果质量检查与验收办法1 总则1.1为了确保襄樊市测绘产品成果的正确、完整和真实地反映地形、地貌，不断提高产品质量及测量精度和可靠性，以获得良好的社会、经济效益，满足规划设计、工程建设、设计施工和运营管理的需要，特制定本办法。

1.2本办法适用于工程测量和其它测绘产品的检查、验收和质量评定评分。

1.3检查验收的技术依据：1.3.1 国家或有关行业的现行测量规范、规程、规定；1.3.2现行的国家基本比例尺地图图式第一部分《1:500 1:1000 1:2000地形图图式》（GB／T 20257.1－2019）1.3.3测绘任务书、合同书及技术协议；1.3.4技术设计书、方案（纲要）。

1.4单位法人应对本单位产品质量负责。

测绘产品未经检查、验收或经检查验收不合格的产品严禁提供使用。

1.5作业人员和各级检验（检查）人员应认真执行本标准的规定，如发现作业组或作业员有违反规范作业时，各级检验（检查）人员有权制止该项作业的继续进行。

1.6凡有下列情况之一的测绘产品为不合格品；1.6.1 违反规程、规范和有关规定的产品；1.6.2 伪造成果，弄虚作假的产品；1.6.3 与委托条件或与委托方特殊要求不相符合的产品。

1.0.7测绘产品检查验收执行本标准细则外，还应符合国家有关规范、规程的规定。

2 检查、验收的规定2.1对工程测量测绘产品和其它测绘产品实行二级检查，一级审核（验收）制。

2.1.1 一级检查是指在作业组自查互检的基础上，专检的过程检查；2.1.2 二级检查是指专职检查员或主任（副主任）工程师对产品的最终检查；2.1.3 一级审核（验收）是指测绘生产单位对产品最终审核（验收），由测绘生产单位总（副总）工程师负责。

2.2 一级检查应符合下列要求：2.2.1 一级检查包括作业组自检、互检和测绘单位技术负责人组织的全面检查。

2.2.2 检查内容包括：a 起始资料的正确性；b 摘录数据的正确性；c 作业方法和程序是否正确；d 所用仪器、工具应符合计量规定；e 计算程序和最后结果的正确性。

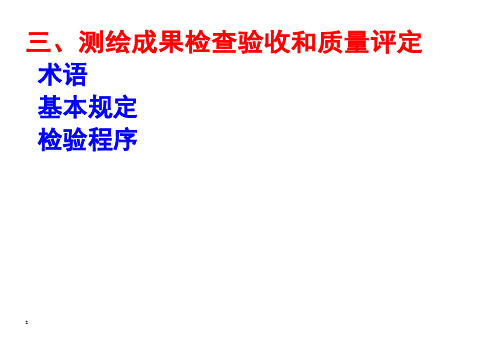

三、测绘成果检查验收和质量评定术语基本规定检验程序1术语单位成果 item为实施检查与验收而划分的基本单位。

注：大地测量成果中以“点”或“测段”为单位的各级三角点、导线点、GPS点、重力点和水准测段等；像片控制测量中以“区域网”、“景”；地形测量、地图编制、地籍测绘等测绘成果中以“幅”为单位的各种比例尺地形图或影像平面图；房产面积测算以“幢”为单位等。

1.1批成果 lot同一技术设计要求下生产的同一测区的、同一比例尺（或等级）单位成果集合。

1.2批量 lot size批成果中单位成果的数量。

样本 sample从批成果中抽取的用于评定批成果质量的单位成果集合。

1.4样本量 sample size样本中单位成果的数量。

全数检查 full inspection对批成果中全部单位成果逐一进行的详查。

1.6抽样检查 sampling inspection从批成果中抽取一定数量样本进行的检查。

1.7质量元素 quality element说明质量的定量、定性组成部分。

即成果满足规定要求和使用目的的基本特性。

1.8质量子元素 quality subelement质量元素的组成部分，描述质量元素的一个特定方面。

[ISO 19113：2002，术语4.11]1.9检查项 test entry质量子元素的检查内容。

说明质量的最小单位，质量检查和评定的最小实施对象。

1.10详查 all entry inspection对单位成果质量要求的全部检查项进行的检查。

1.11概查 some entry inspection对单位成果质量要求中的部分检查项进行的检查。

注：部分检查项一般指重要的、特别关注的质量要求或指标，或系统性的偏差、错误。

1.12错漏 fault检查项的检查结果与要求存在的差异。

注：根据差异的程度，将其分为A、B、C、D四类。

A类：极重要检查项的错漏，或检查项的极严重错漏；B类：重要检查项的错漏，或检查项的严重错漏；C类：较重要检查项的错漏，或检查项的较重错漏；D类：一般检查项的轻微错漏。

《测绘成果质量检查与验收》测绘成果质量检查与验收是测绘事业中非常重要的一部分，是确保测绘质量的重要手段。

本文以《《测绘成果质量检查与验收》》为标题，阐述了测绘成果质量检查与验收的基本内容及其重要性。

首先，测绘成果质量检查与验收的目的是确保测绘成果质量。

测绘成果质量检查和验收是检验测绘成果和确认测绘成果符合规定要求的过程。

从整体上看，测绘成果质量检查与验收是测绘质量的制度性的、长效的手段，有助于确保测绘成果的质量。

其次，测绘成果质量检查与验收的内容包括文件质量检查、实物质量检查和成果评价等。

文件质量检查涉及测绘事项、测绘技术方法、测绘成果格式、计算结果等，要求按照规定标准和要求进行。

实物质量检查是抽查测绘成果的实际情况，主要比较测绘成果实物与文件内容的一致性。

最后是成果评价，通过报告形式把评价结果提交给客户，对测绘成果的质量满意度进行评定。

此外，测绘成果质量检查与验收不仅能保证测绘成果质量，还能指导和推动测绘技术的改进和发展。

以测绘人员为例，长期从事测绘成果质量检查与验收工作，能增强测绘技术水平，提高工作能力。

测绘成果质量检查与验收对测绘企业以及测绘行业的发展具有重要意义。

综上所述，测绘成果质量检查与验收是测绘事业中的重要部分，是确保测绘质量的重要手段。

它不仅能保证测绘成果质量，还能指导和推动测绘技术的改进和发展，对测绘企业以及测绘行业的发展具有重要意义。

因此，应做到加大测绘成果质量检查与验收的力度，建立完善的测绘质量管理体系，以确保测绘成果的质量。

测绘成果质量检查与验收是测绘事业中非常重要的一部分，是确保测绘质量的重要手段。

准确的测绘成果质量检查和验收，可以得到更加准确、可靠的数据，对测绘项目的执行产生积极的作用，并确保测绘项目成功实施。

因此，要加强对测绘成果质量检查与验收的把控，做到规范化、科学化、定量化，以确保测绘质量更加准确、可靠。

24356-2023测绘成果质量检查与验收测绘成果质量检查与验收是指对测绘成果的质量进行评估和确定是否合格的过程。

测绘成果质量的好坏直接关系到测绘成果的可用性和可靠性，对于工程项目的实施和管理具有重要意义。

因此，进行测绘成果质量检查与验收对于确保工程项目的顺利进行具有重要意义。

首先，测绘成果质量检查与验收的目的是为了评估测绘成果的准确性、完整性、一致性和合理性。

准确性是指测绘成果与实际情况相符合的程度；完整性是指测绘成果中是否包含了所有必要的信息；一致性是指测绘成果中各个部分之间的内部一致性；合理性是指测绘成果中所采用的方法和技术是否合理。

通过对这些指标的评估，可以确定测绘成果的质量是否达到了预期要求。

测绘成果质量检查与验收的过程包括准备工作、实施工作和结果评价与记录。

首先，在进行测绘成果质量检查与验收之前，需要对测绘成果的技术要求进行准备。

这包括对于测绘成果所应用的测量方法、测量仪器和测量精度等方面的要求进行明确和详细的规定。

其次，在实施工作中，测绘成果质量检查与验收的重点是对已完成的测绘成果进行检查和评价。

这包括对测绘成果的主要内容、数据内容、图样设计、制图规范等方面进行综合评估。

最后，在结果评价与记录中，需要将对测绘成果质量的评价和验收结果进行记录和总结，并提出改进建议。

在测绘成果质量检查与验收过程中，需要关注以下几个方面。

首先，要关注测图精度。

对于测绘成果来说，其精度是其可靠性的保障。

因此，需要对测量数据进行精确度分析，对测图精度进行评价。

其次，要关注数据的完整性和一致性。

数据的完整性是指测绘成果中是否包含了所有的必要信息，一致性是指测绘成果中各个部分之间的内部一致性。

这两方面也是保证测绘成果质量的重要因素。

最后，要关注测绘成果的合理性。

在测绘成果的制图过程中，需要根据实际情况和要求，采用合理的方法和技术，确保测绘成果的合理性。

总之，测绘成果质量检查与验收是确保测绘成果质量的重要环节。

通过对测绘成果的准确性、完整性、一致性和合理性进行评估和验收，可以确保测绘成果的可用性和可靠性，为工程项目的实施和管理提供有效的支持。

测绘质量成果检查与验收
测绘质量成果检查与验收是指对测绘成果进行全面、细致的检查与评定，以确定其是否符合技术标准和质量要求，并对其进行验收确认。

其主要目的是保证测绘成果的质量，保障工作的准确性和可靠性。

具体内容包括以下几个方面：
1. 数据完整性检查：对测量数据是否齐全、准确进行检验，并与原始记录进行核对。

2. 几何精度检查：对测图成果中的几何精度进行检验，包括地图上的距离、角度、曲线等。

3. 地形符号与图形符号检查：检查地形符号、图形符号和图形比例尺等符号是否清晰、准确、统一。

4. 坐标精度检查：对坐标标定、计算和符号化进行验算，以保证坐标计算的准确性。

5. 其他测图元素检查：对非数值测图元素的检测，包括标高测量数据、文字说明、注记、网格线、色带等。

测绘质量成果检查与验收需要专门的验收人员进行检验和验收，同时必须有严格的质量控制制度和流程，以确保测图成果的准确性和可靠性。

测绘成果质量检查与验收之杨若古兰创作一、错漏的概念和分类检查项的检查结果与请求存在的差别.根据差别的程度，将其分为A、B、C、D四类.A类：极次要检查项的错漏，或检查项的极严重错漏；B类：次要检查项的错漏，或检查项的严重错漏；C类：较次要检查项的错漏，或检查项的较重错漏；D类：普通检查项的轻微错漏.成果中出现A类错漏，即为分歧格成果.二、大比例尺地形图质量错漏分类表分歧成果品种，有分歧的错漏分类尺度.大比例尺地形图的测绘，是我们经常进行的工作，这里我们重点列出大比例尺地形图质量错漏分类.大比例尺地形图质量错漏分类表质量元素A类B类C类D类数学基础1.坐标或高程零碎采取错误，独立坐标零碎投影计算或改算错误平面精度高程精度数据及结构精确性2.文件命名、数据格式错误其他轻微的错漏质量元素A类B类C类D类地理精度1.普通注记错漏达到20%以上3.比高错漏在2倍等高距以上，图上长度超出15cm的陡坎2的二层及以上房屋，6cm2的一层房屋5.图幅普遍不接边，或等级河流、道路和县级以上境界等要素不接边1.双线河、双线道路、乡镇级居民地名称错漏3.图根点密度、埋石点数量不符合设计或规范请求4.普通注记错漏达10%~20%6.管线类别、转机点错漏8地物、地貌各要素主次不分明，线条不清晰，地位禁绝确，交代不清楚，照成判读困难9.次要地物、地貌符号用错10多数特征地位漏注高程注记11.比高在2倍等高距以上，图上长度超出10cm的陡坎错漏2二层及以上房屋，4cm2的一层房屋16.次要地物、地貌不接边17.漏绘高压线、通信线超出图上5cm18漏绘垣栅超出图上5cm19标石残缺的国家等级控制点，在图上标识表记标帜错漏20漏绘双线道路或水系超出图上10cm21次要地物、地貌明显综合取舍分歧理22其他较重的错漏1.比高在2倍等高距以上，图上长度超出5cm的陡坎错漏5.漏绘双线道路或水系超出图上5cm，漏绘双线桥及其他附属建筑物6.较高经济价值的植被图上10cm错漏7. .漏绘面积图上1cm2二层及以上房屋，2cm2的一层房屋8. 漏绘垣栅超出图上2cm其他轻微的错漏整饰质量1.图名、图号同时错漏2.符号、线划、注记规格与图式严重不符 3.部分符号、线划、注记规格不符合图式规定，或压盖普遍2.符号、线划、注记规格不符合图式规定，或压盖较多3.漏绘注记、符号其他轻微的错漏附件质量 2.技术总结、检查陈述内容不全其他轻微的错漏三、质量检查的基本规定（一）实行严酷的三级检检验收轨制.第一级检查：功课员间的互查第二级检查：功课组检查第三级检查：单位质检部的终极检查.（二）质量检查的相干请求：1．各级检查要严酷落实，切实查找出成绩，并完整点窜.2．各级检查工作应独立、按顺序进行，不得省略、代替或颠倒顺序.3．各级在上交成果的同时，还要上交成果质量检查记录.4．终极检查应审核过程检查记录，审核中发现的成绩作为成果质量的错漏处理.5．过程检查采取全数检查，终极检查普通采取全数检查，涉及野外检查项的可采取抽样检查，但样本之外的应实施内业全数检查.注：终极检查（第三级检查）是在打印成果和计算机两种介质上进行，验收定见要逐条记录在的图纸上，验收工程师要在图纸上签字.四、测绘成果质量控制的几个次要环节1、功课人员的质量认识和义务认识，这是取得优良成果的关键和前提.功课人员的质量认识和义务认识的提高，可以通过开展经常性的质量教育来实现.可以集中进行专题教育，也能够在日常工作中随机进行，将质量教育融入日常工作中，在潜移默化中提高功课人员的质量认识和义务认识.提高测绘成果质量，不但是公司久远发展的须要，同时也和个人的职业生涯毫不相干.作为一个测绘从业者，你必须对质量有必定的认识，否则，你永久仅仅是一个操纵员，你在一个单位的感化和发展会非常无限.优良的测绘成果，是测绘人员的立业之本.2、功课人员的工作能力和技术水平.这是取得优良成果的基本包管.在影响测绘成果质量的各种身分中，从事测绘生产的功课人员，始终是最次要的身分.功课员的素质和技术能力，直接关系到成果的质量.功课人员应当具有较强的工作能力，较好的技术技能，认真过细的工作风格，严酷履行质量尺度和操纵规程.功课人员的工作能力和技术水平的提高，可以通过以下方法来实现：（1）．经常性的营业进修和技术培训针对以往功课中存在的质量成绩，在适当的时机，组织进行分专题的集中进修和培训，解决测绘成果中经常出现的典型成绩和共性成绩，同时也通过集中进修培训，在技术人员中营建一种进修的氛围，养成一种进修的习气.值得指出的是，进修培训的方法很多，组织进行集中进修培训和个人自学均可，而功课员有针对性、有计划地自学特别次要.（2）．通过功课实践，不竭的积累经验，总结提高.（3）．功课员间的互订交流、互相进修，共同提高.3、真实、客观、精确、可靠的过程成果，这是成果质量的核心.测绘成果质量是生产出来的，不是检查出来的.在功课过程中，必定要始终贯彻认真、过细、真实、精确的工作风格，走到、看到、测准.把错漏覆灭在功课一线，把质量控制的重心放在功课过程中.4、科学无效的质量检检验收轨制，这是测绘成果质量控制的最初防线.。

编号： 201012五、报名条件及要求凡报考运动训练和民族传统体育专业的考生必须具备如下条件：1.高中毕业或具有同等学力；2。

具备招生项目之国家二级运动员（含）或二级武士（含）以上技术等级资格；3.身体健康，年龄在17—22周岁。

具备招生项目之国家一级运动员（含）或一级武士（含）以上技术等级资格的，年龄可放宽到35周岁；1995年9月1日以后出生的考生必须填写《2012年普通高等学校运动训练、民族传统体育专业考生学习履历表》），并有初中、高中负责人签字盖章.4.河南籍考生须参加户口所在地招办统一组织的体育单招高考报名，并取得体育单招信息确认单；外省籍考生须按所在省级招生管理部门规定参加高考报名,并取得可参加体育单招考试的考生号.六、报名办法(一)报名方式：采取网上报名和现场照相、确认相结合的方式.（二）网上报名系统地址：http：//zs。

；网报时间:2012年2月20日-3月16日（不接受无网报信息的考生现场报名）。

请考生按照要求认真填写，网报信息误填、错填或填报虚假信息而造成的后果，由考生本人承担.(三）现场照相、材料审核、身份确认、交纳报考费1．时间:2012年3月20日—3月26日地点：郑州大学体育学院校内（具体地点院综合服务楼2楼招生就业中心）。

只进行网上报名不到现场确认报名，我们将视为无效报名，不予安排考试。

2．考生须按规定时间到我院进行现场确认，提交报名材料，运动员技术等级证书原件及复印件,比赛证明原件及复印件，交验身份证，交纳报考费用并进行图像信息采集。

3．报名材料（须用A4纸张打印或复印)；①报名表：完成网上报名信息填写，提交后打印《郑州大学体育学院2012年运动训练、民族传统体育专业报名表》，由考生毕业学校（或工作单位）签署意见并加盖公章；②资格审查表:下载、打印、填写《2012年普通高等学校运动训练、民族传统体育专业考生资格审查表》，由考生毕业学校（或工作单位）签署意见并加盖公章；核发运动等级证书的地方体育局签署审核意见并加盖公章;③体检表：下载、打印《2012年普通高等学校招生考生体格检查表》（县级以上医院体检，须附肝功能化验单）；④运动员技术等级证书:二级（含）以上技术等级证书原件及复印件；二级技术等级证书原件在考生领取准考证时退还，一级（含）以上技术等级证书原件待录取结果公布后退还；⑤比赛证明：获运动员技术等级证书时参加比赛的成绩册、秩序册原件（复印件须在册封面及本人姓名处加盖发证机关公章），获奖证书原件及复印件;⑥户籍证明：身份证原件及复印件(临时身份证无效)，户口本原件及户口本中考生本人页复印件；⑦诚信考试承诺书：下载、打印，考生阅读后保存,在现场确认时签字；⑧考生信息确认单：在户口所在地的县(市、区）招生办参加高考报名时，招办发放的含有高考报名号，可参加体育单招考试的信息确认单。

测绘成果质量检查报告余规测质检（2015）第（001）号成果名称：余姚市消防设施普查生产部门：测绘室检查类别：数字测绘成果余姚市规划测绘设计院2015 年 2月 5日注意事项1、本报告无“单位公章”及“骑缝章”无效。

2、本报告复印件未加盖“单位公章”无效。

3、报告无编制人、审核人、批准人签字无效。

4、报告涂改无效。

5、若对质检报告内容有异议，应于收到报告起七日内向质检部门提出，逾期不予受理。

成果名称余姚市消防设施普查生产日期2015 年 1月 10日—2015 年2 月 5日项目编号(2014)LX95-1抽样者叶华斌、沈壮批量消防站 19个样本量消防站 3个消火栓 1372个消火栓 109 个样本状态完好抽样日期2015 年2 月 3日《宁波市第一次地理国情普查-消防设施普查技术规程》（ NBGP J03-2014 ）检查依据《宁波市地理国情普查成果检查验收与质量评价规定》（NBGP J07-2014 ）空间参考系、时间精度、逻辑一致性、属性精度、完整性、表征质检查参数量、位置精度余姚市规划测绘设计院测绘室完成了余姚市消防设施普检查结论查工作。

按检查结果质量情况评定该产品质量等级为优。

备注编制审核批准人批准职务1、检查工作概况a）检查时间： 2015 年 2 月 4 日b）检查方式：总体概查、详查、抽样检查c）检查人员：检查者：沈壮审核：叶华斌批准：贾凤海d）检查设备：硬件设备： GPS接收机 1 台，全站仪 1 台，计算机 1 台；软件系统：余姚前端数据采集系统2012，，NBCORS在线坐标转换系统。

2、受检成果概况a）任务来源：余姚市规划局下发指令性项目b）测区位置：余姚市c）生产部门：余姚市规划测绘设计院测绘室d）资质等级：乙级e）生产日期： 2015 年 1 月 10 日— 2015 年 2 月 5 日f）生产方式：数据采集、属性录入g）成果形式：消防站、消火栓分布图；成果统计表；元数据库等h）批量：消防站 19 个；消火栓 1372 个3、检查依据序号标准及技术文件名称标准代号标准级别1《数字测绘成果质量检查与验收》GB/T 18316-2008国家标准2《全球定位系统实时动态测量（RTK）技术CH/T 2009-2010行业标准3《城市市政综合监管信息系统管理部件和CJ/T214-2007行业标准4《城市基础地理信息系统技术规范》CJJ 100-2004行业标准5《城市测量规范》CJJ/T 8-2011行业标准6《宁波市 1:500 1:1000 1:2000 基础地理信息DB3302/T1004-2010地方标准7《宁波市 1:500 1:1000 1:2000 基础地理信息DB3302/T1005-2010地方标准8《宁波市第一次地理国情普查-消防设施普NBGP J03-2014地方标准查技术规程》9《宁波市第一次地理国情普查总体设计方案》10《宁波市第一次地理国情普查实施方案》11《宁波市地理国情普查项目实施管理办法》12《宁波市地理国情普查质量管理规定》13《宁波市地理国情普查成果审查与发布规定》14《宁波市地理国情普查数据汇交与归档基本要求》15《宁波市地理国情普查成果检查验收和质量评价规定》16《余姚市消防设施普查项目技术设计》4、抽样情况a）抽样依据：按《宁波市地理国情普查成果检查验收与质量评价规定》要求进行抽样b）抽样方法：随机抽样c）样本数量：消防站 3 个；消火栓 109 个5、检查内容及方法对余姚市消防设施普查项目空间参考系、时间精度、逻辑一致性进行了总体概查；对属性精度、完整性、表征质量进行了详查；对位置精度进行了抽样检查6、主要质量问题及处理a）主要质量问题： 2 个消火栓的位置精度超出最大限差，XF20 点位误差， XF42点位误差，超出限差（限差为）；技术设计、技术总结内容存在较轻的错漏情况。

测绘成果质量检查报告总结.docx范本一：【章节一：引言】本测绘成果质量检查报告总结旨在对测绘成果的质量进行全面评估，并提出改进意见，以确保测绘成果的准确性和可靠性。

本报告总结了检查过程、结果分析和结论，为相关部门提供参考。

【章节二：检查过程】2.1 检查目的2.2 检查范围2.3 检查方法2.4 检查时间2.5 检查人员【章节三：检查结果分析】3.1 测绘成果的准确性评估3.2 测绘成果的可靠性评估3.3 测绘成果的有效性评估【章节四：问题发现及改进意见】4.1 问题描述4.2 原因分析4.3 改进建议【章节五：结论】本次测绘成果质量检查结果表明，测绘成果在准确性、可靠性和有效性方面存在一些问题，需要采取相应的改进措施来提高测绘成果的质量。

【附件】本文档涉及附件：1. 检查记录表2. 异常问题汇总表3. 改进意见建议汇总表【法律名词及注释】1. 测绘成果：根据测量数据处理而成的成果，通常为制图和报告等形式表现。

2. 准确性：测绘成果与实际情况相符的程度。

3. 可靠性：测绘成果经过验证和检验后能够保持其稳定性和可信度的程度。

======================================================= =================范本二：【章节一：概述】本文档为测绘成果质量检查报告总结，旨在对测绘成果的质量进行全面评估，以确保测绘成果的准确性和可靠性。

本报告总结了检查过程、检查结果、存在的问题以及改进建议，为相关部门提供参考。

【章节二：检查过程】2.1 检查目的和背景2.2 检查范围2.3 检查方法2.4 检查时间和地点2.5 检查人员【章节三：检查结果】3.1 测绘成果的准确性检查结果3.2 测绘成果的可靠性检查结果3.3 测绘成果的有效性检查结果【章节四：问题分析】4.1 准确性问题分析4.2 可靠性问题分析4.3 有效性问题分析【章节五：改进建议】5.1 准确性问题改进建议5.2 可靠性问题改进建议5.3 有效性问题改进建议【章节六：总结】本次测绘成果质量检查发现了一定数量的问题，但也取得了一些积极成果。
