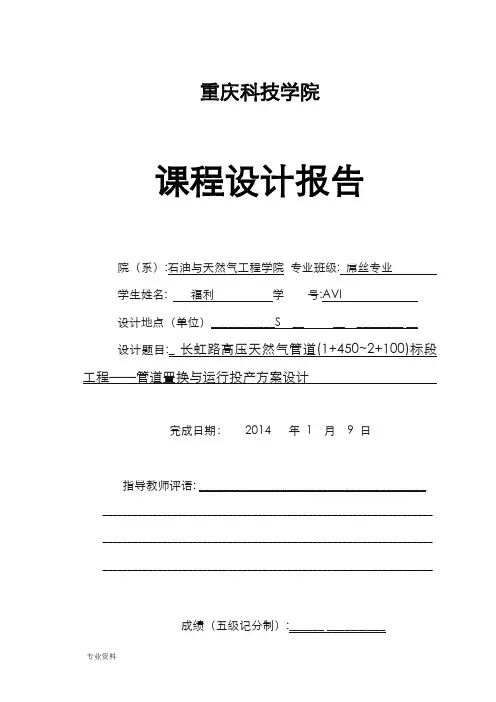

长虹路高压天然气管道(1+450~2+100)标段工程——管道置换与运行投产方案设计专业班级: 屌丝专业学生姓名: 福利学号:AVI 设计地点（单位）___________S __ __ ________ __ 设计题目:_ 长虹路高压天然气管道(1+450~2+100)标段工程管道置换与运行投产方案设计完成日期：xx 年1 月9 日指导教师评语:_________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________成绩（五级记分制）:______ __________ 指导教师（签字）:________ ________ 目录1 总则11、1编制说明11、2编制依据11、3编制原则11、4本工程采用的技术规范22 工程概况42、1设计参数42、2施工场地条件42、3实施目标42、4工程的难点、重点说明53施工准备63、1投产程序63、2工艺设备条件63、3其他条件63、4施工准备的基本原则73、5技术准备73、7物资、人员准备83、8施工现场准备93、9置换前准备93、10降低成本的措施94置换施工1 14、1施工方案114、2注氮量的计算124、3注氮作业要求及注意事项124、4检验技术措施134、5 升压145 注氮作业155、1注氮点选择155、2注氮量的确定155、3注氮156 置换176、1置换前主要准备工作176、2置换程序176、3 剩余氮气的排放地点176、4 气头检测186、5 置换期间的检漏方法187 HSE要求197、1对组织及人员的要求197、2对场站、阀室及设备的要求197、3对操作的要求197、4对车辆、消防的要求207、5 对疾病预防的要求208 投产期间的事故应急预案228、1保驾和维抢修要求228、2投产风险238、3 故障处理231 总则1、1编制说明本工程为高压天然气管线沿公路边缘验收投产工程，工程的目的与意义在于管线通过对管道进行验收投产设计，在保证管道质量与安全标准的前提下，减少由于施工工程不合理而造成的危害，降低成本。
在此次工程施工组织设计中将对本工程的高压天然气管道进行扫线测径项目的施工组织设计。
本设计以《长虹路高压天然气管道工程施工》的要求和设计参数为根据，编制时对施工准备、施工技术防范及施工方法、施工组织机构和施工人员配备、机械设备的选择、施工进度计划及保证工期措施、各项管理和保证措施、现场临时用电、水设计方案做了充分考虑，突出了其科学性、实用性和经济性。
1、2编制依据①长虹路高压天然气管道工程施工合同；②设计文件及设计相关施工图；③依据国家现行强制性管理条理规定；④《城镇燃气设计规范》GB50028-2004；⑤《城镇燃气输配工程施工及验收规范》GJJ33-xx；⑥《输油输气管道线路工程施工及验收规范》SY0401-98。
1、3编制原则1、3、1方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南。
在施工方案的编制中，对雨水沟、雨污水管线、道路恢复等施工方案综合比选，从而选定一种较好的施工方案。
1、3、2安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。
本工程施工内容主要包括新建雨水沟、雨污水管线和道路恢复，必须在安全措施落实到位、确保万无一失的前提下组织施工。
1、3、3优质高效的原则加强领导，强化管理，优质高效。
根据我们在施工组织设计中明确承诺的质量目标，贯彻执行质量管理方针，积极推广和使用“四新”技术，确保创优规划和质量目标的实现。
施工中强化标准管理，加强内部核算管理，降低工程成本，提高经济效益。
1、3、4确保工期的原则根据招标文件对本工程的工期要求，编制科学的、可行的、周密的施工方案，合理安排施工进度，实行网络控制，组织各工序之间的施工顺序，实施进度监控，特别要抓住重点控制工序和部位，确保实现工期目标，满足业主要求。
1、3、5科学配置的原则根据本工程的工程量大小及各项管理目标的要求，在施工组织上，科学配置施工要素，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的施工设备，确保建设资金的周转使用，选用优质材料，确保人、财、物及设备的科学合理配置。
1、3、6合理布局的原则从合理利用临时占地、便于施工、搞好文明施工等多角度出发，合理调配工程材料进场的行进路线，合理规划办公场所、宿舍、材料堆置以及机械停置的空间布局。
1、4本工程采用的技术规范①《输油输气管道线路工程施工及验收规范》SY0401-98；②《输气管道工程设计规范》GB50251-2003；③《城镇燃气输配工程施工及验收规范》GJJ33-89；④《长输天然气管道清管作业规程》SYT6383-1999；⑤《燃气钢管通球清扫操作技术规程》；⑥《油气长输管道工程施工及验收规范》GB50369-xx。
2 工程概况2、1设计参数①长虹路天然气工程设计规格为直缝焊接钢管D114、3×6，全长约2895米(平面距离)。
设计压力：1、6MPa(表压，以下同)，工作压力：≤1、5MPa，设计温度：常温。
②天然气高压管道以道路中心线定位，位于路东，控制在18~25米。
具体情况为：桩号0+000~0+210、0+435~0+800和1+472~2+895段燃气管道距路中心线18、0米；桩号0+220~0+425和1+337~1+462段燃气管道距路中心线25、0米；桩号1+000~1+330段燃气管道距路中心线20、0米；桩号0+800~1+000段燃气管道距路中心线由18、0渐变至20、0米。
③图中管道桩号以管道实际长度设置；图中所注尺寸除管径和壁厚以毫米为单位外，其它尺寸均以米为单位。
图中标高采用绝对标高。
④管材及附件：管道选用直缝焊接钢管，材质为L245；高压钢制管件选用专用锻制和弯制的加强管件，设计压力为2、5Mpa。
2、2施工场地条件本工程线路所在区域属平原地貌，地形较平坦、高差起伏较小。
管道敷设深度内主要地层为第四系冲洪积砂砾土、细粉砂、亚粘土，局部地区有河流沉积，地表植被主要为农田、林地。
2、3实施目标为了高标准、高质量按期完成该项工程的管道扫线测径施工，本设计的目标分为五个目标分别是：工程质量目标、工期目标、安全管理目标、文明施工目标、新技术应用目标。
其目标如下：①工程质量目标：工程的质量必须符合国家现行设计，施工质量验收规范及验收标准，分项工程合格率达到100%，力争达到优良工程。
②工期目标：本工程计划开工日期为*年*月*日，计划竣工日期*年*月*日。
我们本着紧前不紧后的原则，充分利用现代化的网络计划技术及长期积累的一些成功经验进行进度控制，现确定施工工期为2天。
③安全管理目标：本工程必须确保安全施工不发生重大人身伤害事故，不发生火灾事故，不是发生中毒事故，不发生交通事故，重任事故为零，轻伤频率小于千分之一。
建立健全现场安全管理体系，制订现场安全管理制度，加强现场安全监督，针对不同施工时期，不同工程制定相应的安全技术措施，做到“安全第一，预防为主”。
④文明施工目标：施工现场内外整洁，道路通畅，无污染源，物料堆放有序，施工人员衣容整洁，讲文明、讲正气；确保创文明标化工地。
严格执行建设部颁发的施工现场管理规定，科学合理布置和管理整个施工现场。
⑤新技术应用目标：在工程中推广新技术的使用。
2、4工程的难点、重点说明①在天然气管道下沟回填后进行分段清管。
如果设计有特别要求，管道投产前还应进行站间试压和站间清管，以及输气管道的干燥。
②穿(跨)越大中型河流、铁路、二级以上公路、高速公路的管段应单独进行清管和试压。
③管道清管、试压及干燥施工前，应编制施工方案，制定安全措施，并充分考虑施工人员及附近公众与设施安全。
清管、试压、干燥作业应统一指挥，并配备必要的交通工具、通信及医疗救护设备。
④分段试压前，应采用清管球(器)进行清管，清管次数不应少于两次。
⑤分段清管应设临时清管收发装置，清管接收装置应设置在地势较高的地方，50m内不得有居民和建筑物。
清管前，应确认清管段内的线路截断阀处于全开状态。
（清管时的最大压力不得超过管线设计压力。
）⑥清管器应适用于管线弯头的曲率半径。
3施工准备3、1投产程序天然气管道投产采用氮气置换投产方式进行。
氮气置换投产程序为：站间清管，站间及站内管道干燥→投产前准备工作→注氮气→管道，场站和阀室的氮气与天然气的置换→全线升压和检漏→向下游用户试供气。
时间证明，在氮气与空气之间和天然气与氮气之间不放置隔离球，混气段的长度要比放置隔离球的小。
3、2工艺设备条件①所有工艺设施及辅助系统均已按设计施工完毕。
②管道试压、清管和干燥（干燥后管内空气露点在-20℃以下）工作全部完成，有试压、清管和干燥记录，并满足相关标准要求。
③阀室及工艺场站的预留口已加装阀门，并用盲板盲死。
④特种设备、压力容器等已在当地有关部门做了相关的登记备案。
消防、可燃气检测、防雷防静电接地系统已通过地方有关部门验收合格。
⑤管道线路“三桩一牌”已安装到位，线路标识已清晰，管道上方不存在任何违章占压现象。
⑥管线的阴保设施已投用并正常。
⑦消防安全装置、通讯、水、电等已投用。
站内的生活设施已投用。
⑧公司组织的投产前工程验收完毕，具备投产条件。
⑨ 场站及阀室的放空立管具备使用条件。
⑩工艺场站及阀室的各种设备有醒目的编号和气体流向标识。
3、3其他条件①生产管理组织机构健全，各岗位人员培训合格，并持证上岗。
②工艺流程、有关规程、制度齐备并上墙。
③投产所需的检测仪器、临时接头等设备准备到位。
④各种必要的设备操作规程和岗位职责完备，并使操作人员掌握其操作。
⑤本投产方案已完成审查并批准下发，投产人员到位且熟练掌握投产程序。
⑥各施工单位组建的保驾抢修队伍、抢修机具配齐到位。
投产前龙潭维抢修中心人员、机具已就位。
⑦投产前进行现场技术培训及技术交底。
⑧对管道沿线群众宣传、告知和相关的管道安全防范工作已进行。
⑨投产所用主要物资、工器具全部到位。
⑩所有操作人员对投产操作实施细则和应急预案进行了演练。
3、4施工准备的基本原则本着建立一个高效运作的项目管理机构，做到精细管理，确保按程序施工，按标准进行施工全过程管理，争创一流施工水平，实现最佳经济效益的原则。
3、5技术准备3、6、1 施工技术标准、验收规范的准备根据管道氮气置换工程施工的要求，在开工前配齐能够满足现场施工需求的施工规范及相关的氮气置换技术标准。
