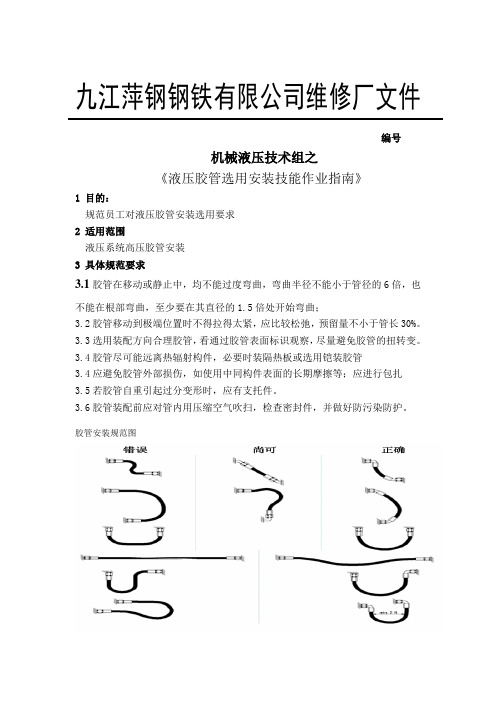

九江萍钢钢铁有限公司维修厂文件
编号
机械液压技术组之
《液压胶管选用安装技能作业指南》
1 目的：
规范员工对液压胶管安装选用要求
2 适用范围
液压系统高压胶管安装
3 具体规范要求
3.1胶管在移动或静止中，均不能过度弯曲，弯曲半径不能小于管径的6倍，也不能在根部弯曲，至少要在其直径的1.5倍处开始弯曲；
3.2胶管移动到极端位置时不得拉得太紧，应比较松弛，预留量不小于管长30%。
3.3选用装配方向合理胶管，看通过胶管表面标识观察，尽量避免胶管的扭转变。
3.4胶管尽可能远离热辐射构件，必要时装隔热板或选用铠装胶管
3.4应避免胶管外部损伤，如使用中同构件表面的长期摩擦等；应进行包扎
3.5若胶管自重引起过分变形时，应有支托件。
3.6胶管装配前应对管内用压缩空气吹扫，检查密封件，并做好防污染防护。
胶管安装规范图
胶管总成长度表示法
胶管总成装配角表示法
编号JXYY
编制张永福日期
审核日期
审核日期
审批日期。
液压配管工艺指导书一、适用范围本标准适用于产品的液压管路的装配工艺以及检验方法，也可作为培训教材使用。
二、材料、工具准备1.材料准备液压管路分两种：硬管和软管。
硬管又分普通镀锌无缝钢管和不锈钢无缝钢管。
软管为定制管，可以从供应商处选择型号直接购买后装配。
硬管与高压接头之间需要功能螺母来连接。
功能螺母与硬管搭配使用，依据管路的规格型号选择合适的功能螺母。
常用的螺母分6L、10L、15L等型号。
2.工具准备液压配管所使用的工具分为标准工具和非标准工具两种。
标准工具可直接从市场购买，非标准工具需要自制。
液压配管前，应提前准备好所需要的各种工具。
工具的名称、用途、类别等信息汇总如下：三、硬配管工艺1.备管的准备依据图纸以及现场允许的空间，合理确定钢管的折弯半径。
折弯管端直段的最小长度H以及钢管的最小长度要求见图1图1：钢管的尺寸控制2.锯管锯管使用的工具是弓形锯和锯条。
不可使用割管器，因为割管器会造成切口坡形，影响密封性能。
图2：不允许使用割管器锯管前应用卷尺测量需要的长度，用记号笔划线做好标记。
钢管的实际长度与理论设计长度的误差应控制在±2mm。
锯管时，必须使用锯管导向器，这样既可保证锯管时钢管不会抖动，切口平整，又可保证钢管的断面垂直度要求（不垂直度应小于30′）。
图3：使用锯管导向器锯管图4：使用直角尺检验断面垂直度3.磨平断面、去毛刺钢管锯断后，不能立即使用，需做进一步的处理。
处理包括将断面处打磨平整，去除毛刺。
所使用的工具是平面锉刀以及铰刀。
如图5所示。
另外，为了方便接头的安装，钢管的断面内外壁要有一定的倒角，但是倒角应小于0.2X45°。
图5：磨平断面、去毛刺4.钢管折弯钢管为了装配以及走向的需要，有时需要折弯成一定的角度。
由于钢管为中空，壁较薄，折弯时容易出现钢管失圆现象。
因此在钢管折弯过程中，必须使用弯管器(见图6)。
弯管器凹槽的型号规格必须与钢管的外径规格相匹配，否则钢管外壁容易产生划痕或管壁变形。
06-20：液压施工作业指导书霍州变-明姜220k V线路工程液压施工作业指导书临汾送变电工程公司霍州-明姜220kV线路工程项目部二○○七年六月批准：审核：编制：目录1．施工总说明 (1)2．导、地线损伤处理的规定 (1)3．导、地线压接管型号及相关数据 (3)4．液压前的操作 (3)5．液压操作 (7)6．质量检查 (11)7．安全规定 (12)附1：《液压施工工艺流程图》 (13)附2：《液压工具一览表》 (14)1．施工说明1.1 本工程导线采用2×LGJ-400/35钢芯铝铰线,地线一根在明姜架构-G15采用JLB40-95铝包钢绞线，在G15—G31采用GJ-50(88)镀锌钢绞线，另一根采用OPGW光缆。
1.2导、地线在紧线前，对于断头的导、地线，必须进行连接，此外在放线时发现的损伤等问题，均应按照规定进行处理。
1.3导、地线采用液压连接，它属于工程中的一项重要隐蔽工序，凡参加液压操作人员必须经过培训及考试合格，持有操作许可证方能进行操作，操作时必须指定质量检查人员在现场进行监督。
1.4所使用的液压机设备，必须有出厂合格证。
1.5必须严格执行质量检查与监督工作，操作人员应树立良好的质量意识，认真负责。
质检人员应严格把关，压接操作完毕检验合格后，在压接管指定位置上打上操作者的钢印。
1.6本工程导、地线液压连接施工应严格执行部标准《架空送电线路导线、避雷线液压施工工艺规程》SDJ226-87和本手册中的有关规定。
1.7不同金属、不同规格、不同绞制方向的导线或避雷线严禁在同一个耐张段内连接。
1.8导、地线必须使用合格的电力金具配套接线管及耐张线夹进行连接。
连接后的握着强度，应在架线前应进行试件试验，试件不得少于3组，其握着强度对液压不得小于导、地线设计使用拉断力的95%。
2．导、地线损伤处理的规定张力放线、紧线及附件安装时，应防止导线损伤，在容易产生损伤处应采取有效的防止措施。
液压系统的安装、调试、保养安装：安装前的技术准备工作1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。
2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。
严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确。
3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可*，所以必须对元件进行严格的质量检查。
A) 液压元件质量检查1、各类液压元件型号必须与元件清单一致2、要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。
3、每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。
4、液压元件所附带的密封件表面质量应符合要求、否则应予更换。
5、板式连接元件连接平面不准有缺陷。
安装密封件的沟槽尺寸加工精度要符合有关标准。
6、管式连接元件的连接螺纹口不准有破损和活扣现象。
7、板式阀安装底板的连接平面不准有凹凸不平缺陷，连接螺纹不准有破损和活扣现象。
8、将通油口堵塞取下，检查元件内部是否清洁。
9、检查电磁阀中的电磁铁芯及外表质量，若有异常不准使用。
10、各液压元件上的附件必须齐全。
B) 液压辅件质量检查1、油箱要达到规定的质量要求。
油箱上附件必须齐全。
箱内部不准有锈蚀，装油前油箱内部一定要清洗干净。
2、滤油器型号规格与设计要求必须一致，确认滤芯精度等级，滤芯不得有缺陷，连接螺口不准有破损，所带附件必须齐全。
3、各种密封件外观质量要符合要求，并查明所领密封件保管期限。
有异常或保管期限过长的密封件不准使用。
4、蓄能器质量要符合要求，所带附件要齐全。
常用液压软、硬管选取、安装参考作业指导书常用液压软、硬管选取、安装参考作业指导书 (1)一、常用液压软管选取、安装参考标准 (1)1、常用液压软管标准： (1)2、液压胶管的几点注意事项： (2)3、胶管在装卸过程中，应注意如下几点： (2)4、软管贮存: (3)5、液压软管安装要点： (3)二、常用液压钢管选取、安装参考标准 (4)1、焊接式管接头 (4)2、直通焊接管接头各部分零件标准（图4）： (4)3、安装要点： (4)4、焊接式管接头技术要求： (5)5、直通焊接管接头体坡口标准（表1）（图5）： (5)6、直通焊接管接头接管坡口标准（表2）（图6）： (6)三、液压胶管管径、层数与工作压力关系（表3）： (7)四、液压钢管公称通径、外径、壁厚及工作压力关系（表四）：(8)五、钢制管法兰焊接接头和坡口尺寸： (9)六、配管 (14)常用液压软、硬管选取、安装参考作业指导书一、常用液压软管选取、安装参考标准1、常用液压软管标准：1）A型液压软管标准GB/T9065.1-1988（图1）2）B型液压软管标准GB/T9065.2-1988（图2）3）C型液压软管标准GB/T9065.3-1988（图3）4）钢丝编织液压软管的标准为：DIN EN 853、SAE J517、GB/T 3683-2011、ISO1436。
(图1)(图2)(图3)2、液压胶管的几点注意事项：1）、胶管及胶管总成只能用于输送所设计的物料，否则会减少使用寿命或失效。
2）、正确使用胶管的长度，胶管在高的压力下长度发生变化（-4%-+2%）以及机械运动引起的长度变化。
3）、胶管及胶管总成不应在超过设计工作压力的压力（包括冲击压力）下使用。
4）、胶管及胶管总成所输送的介质温度正常情况下，不应超过-40℃-+120℃，否则会减少使用寿命。
5）、胶管及胶管总成不应在小于胶管最小弯曲半径下使用，避免在靠近管接头处发生弯曲或折曲，否则会阻碍液压传递及输送物料或损坏胶管组合件。
液压机作业指导书一、引言液压机是一种利用液体传递压力来实现工作的机械设备。
本指导书旨在为液压机的操作人员提供详细的作业指导，以确保操作的安全和高效。
二、液压机概述液压机由液压系统、机械结构和电气控制系统组成。
液压系统通过液压油的压力来驱动活塞或者液压缸，实现工作过程。
机械结构包括机架、工作台、活塞和模具等部份。
电气控制系统用于控制液压机的运行和保护。
三、液压机的安全操作1. 操作人员应熟悉液压机的结构和工作原理，并严格按照操作手册进行操作。
2. 在操作前，检查液压机的各个部件是否完好，液压油是否充足，电气系统是否正常。
3. 穿戴适当的个人防护装备，如安全帽、护目镜、防护手套等。
4. 在操作过程中，严禁将手或者其他物体伸入液压机的工作区域。
5. 操作人员应保持专注，不得进行与操作无关的交谈或者其他分散注意力的行为。
6. 在液压机工作期间，禁止进行维修、调整或者清洁工作。
四、液压机的操作步骤1. 打开液压机的电源开关，并确保液压机处于住手状态。
2. 检查液压油的油位，并根据需要进行加油。
3. 根据作业要求，选择合适的模具，并将其安装到液压机的工作台上。
4. 将待加工的工件放置在模具上，并调整好位置。
5. 调整液压机的工作参数，如压力、速度等，以满足加工要求。
6. 按下液压机的启动按钮，启动液压机。
7. 观察液压机的工作情况，确保加工过程中工件的稳定和质量。
8. 加工完成后，住手液压机的运行，并进行必要的清理和维护。
五、液压机的维护保养1. 定期检查液压机的液压油，保持其清洁和充足。
2. 定期清理液压机的工作台和模具，确保其表面光滑，无杂物。
3. 定期检查液压机的电气系统，确保其正常工作。
4. 定期检查液压机的机械结构，如活塞、机架等，发现问题及时修复或者更换。
5. 在液压机长期不使用时，应将其电源断开，并进行适当的封存和保护。
六、液压机的故障排除1. 在液压机浮现故障时，应即将住手操作，并切断电源。

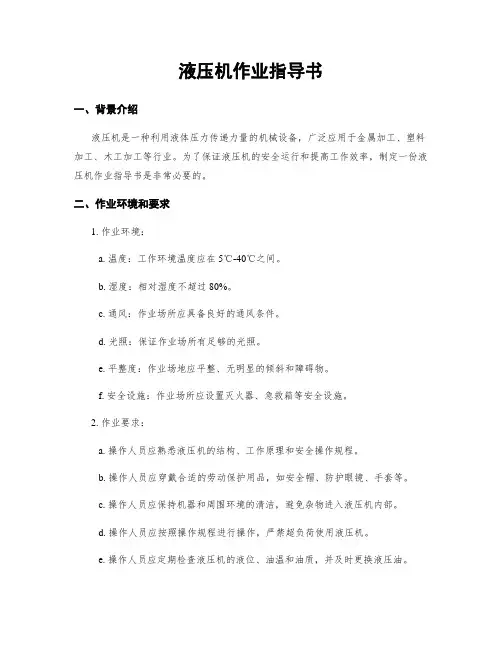

液压机作业指导书一、背景介绍液压机是一种利用液体压力传递力量的机械设备，广泛应用于金属加工、塑料加工、木工加工等行业。
为了保证液压机的安全运行和提高工作效率，制定一份液压机作业指导书是非常必要的。
二、作业环境和要求1. 作业环境：a. 温度：工作环境温度应在5℃-40℃之间。
b. 湿度：相对湿度不超过80%。
c. 通风：作业场所应具备良好的通风条件。
d. 光照：保证作业场所有足够的光照。
e. 平整度：作业场地应平整、无明显的倾斜和障碍物。
f. 安全设施：作业场所应设置灭火器、急救箱等安全设施。
2. 作业要求：a. 操作人员应熟悉液压机的结构、工作原理和安全操作规程。
b. 操作人员应穿戴合适的劳动保护用品，如安全帽、防护眼镜、手套等。
c. 操作人员应保持机器和周围环境的清洁，避免杂物进入液压机内部。
d. 操作人员应按照操作规程进行操作，严禁超负荷使用液压机。
e. 操作人员应定期检查液压机的液位、油温和油质，并及时更换液压油。
三、操作步骤1. 准备工作：a. 检查液压机的电源和电气路线是否正常。
b. 检查液压油的液位和油质是否符合要求。
c. 检查液压机的各个部件是否完好无损。
2. 开机操作：a. 打开液压机的电源开关，确保电源稳定。
b. 按照液压机的启动顺序，逐个打开液压站和液压缸的阀门。
c. 检查液压机的液压油压力是否正常，如异常应及时调整。
3. 操作过程：a. 按照作业要求将待加工的材料放置在液压机的工作台上。
b. 通过操作按钮或者脚踏开关控制液压缸的运动，完成加工工序。
c. 在操作过程中，严禁将手部或者其他物体挨近液压缸的活塞。
d. 监测液压机的工作状态，如发现异常应即将停机检修。
4. 关机操作：a. 关闭液压机的电源开关，切断电源供应。
b. 逐个关闭液压站和液压缸的阀门。
c. 清理液压机的工作台和周围环境，保持整洁。
四、安全注意事项1. 操作人员应接受液压机的相关培训，熟悉液压机的结构和工作原理。
胶管总成作业指导书液压支架软管总成作业指导书HH/ZD-J-1.液压支架软管总成产品综述1.1液压支架胶管产品介绍液压支架软管总成属于液压机械配件，适用于煤矿、机械等行业的液压液体运输，如矿物油、可溶性油、油水乳浊液、乙二醇水溶液及水等，不适用于蓖麻油基和酯基液体。
适用工作温度为-40～100℃。
1.2产品标识标记示例：KJ4SP φ16—4000 表示四层钢丝缠绕中压液压支架软管总成，快速接头结构，内径16mm，长度4000mm。
1.3软管型别：2ST——二层钢丝编织增强软管4SP——四层钢丝缠绕中压软管1.4液压支架软管总成主要技术数据1.4.1基本性能见表一。
表一：最大工作压力、试验压力、最小爆破压力和低温最小弯曲半径1.4.2液压支架软管总成的脉冲试验压力为1.33倍的最大(设计)工作压力, 脉冲试验频率为0.5～1.25Hz(30～75次/min), 脉冲次数应不少于20万次（4SP软管应能承受至少40万次脉冲）；1.4.3阻燃性能：软管的平均有焰燃烧和无焰燃烧时间不大于30s，任一软管的有焰燃烧和无焰燃烧时间不应大于60s；1.4.4抗静电性能：软管表面电阻不超过25×108/d（Ω），d为软管公称外径，单位mm。
1.5液压支架软管总成使用要求a.液压支架软管总成必须在额定工作压力和温度范围内使用，不得超标，否则将缩短其使用寿命；b.当工作环境要求弯曲时，其弯曲半径不得低于规定的最小弯曲半径，否则将缩短其使用寿命；c.外胶层发生损坏致使钢丝层裸露的产品不得再继续使用，以免钢丝锈蚀后不能承压，发生意外。
1.6液压支架软管总成的安装注意事项a.软管装配长度要有一定的余量，因为软管在承压时，一般其长度有3%的变化，因此进行直线安装时，应使软管有一定程度的松弛；b.软管弯曲安装时，应尽量保持在同一平面，防止扭曲，以免在使用中造成泄露、异常爆破或管接头拔脱等现象；c.避免软管在接头附近急剧弯曲，应有效利用其弯头；d.软管两端作相对运动时，应使软管弯曲部分始终保持在同一平面内，以防止软管扭曲，影响使用寿命；e.避免软管在弯曲部位固定，确需固定时，宜在加压后选取合适位置并留适当余量；f.若软管用于重复弯曲使用时，应使软管有充分伸展长度，其弯曲部位半径一定要大于规定限度，以避免在固定接头附近极度弯曲；g.软管两端固定在不同平面上使用时，应在适当部位将软管夹住，使其形成各自在同一平面上运动的两个部分；h.软管长度选取和安装布局要合理、尽可能直线使用，避免软管形成不必要的弯曲和加长；i.管体在相互碰擦下使用、安装时应配装合适的夹具，防止管体直接接触；j.软管安装要选择合适的附属金属接头，推荐使用弯头型配件。
常用液压软、硬管选取、安装参考作业指导书 (1)一、常用液压软管选取、安装参考标准 (1)1、常用液压软管标准： (1)2、液压胶管的几点注意事项： (2)3、胶管在装卸过程中，应注意如下几点： (2)4、软管贮存: (3)5、液压软管安装要点： (3)二、常用液压钢管选取、安装参考标准 (4)1、焊接式管接头 (4)2、直通焊接管接头各部分零件标准（图4）： (4)3、安装要点： (4)4、焊接式管接头技术要求： (5)5、直通焊接管接头体坡口标准（表1）（图5）： (5)6、直通焊接管接头接管坡口标准（表2）（图6）： (6)三、液压胶管管径、层数与工作压力关系（表3）： (7)四、液压钢管公称通径、外径、壁厚及工作压力关系（表四）： (8)五、钢制管法兰焊接接头和坡口尺寸： (9)六、配管 (14)常用液压软、硬管选取、安装参考作业指导书一、常用液压软管选取、安装参考标准1、常用液压软管标准：1）A型液压软管标准GB/T9065.1-1988（图1）2）B型液压软管标准GB/T9065.2-1988（图2）3）C型液压软管标准GB/T9065.3-1988（图3）4）钢丝编织液压软管的标准为：DIN EN 853、SAE J517、GB/T 3683-2011、ISO1436。
(图1)(图2)(图3)2、液压胶管的几点注意事项：1）、胶管及胶管总成只能用于输送所设计的物料，否则会减少使用寿命或失效。
2）、正确使用胶管的长度，胶管在高的压力下长度发生变化（-4%-+2%）以及机械运动引起的长度变化。
3）、胶管及胶管总成不应在超过设计工作压力的压力（包括冲击压力）下使用。
4）、胶管及胶管总成所输送的介质温度正常情况下，不应超过-40℃-+120℃，否则会减少使用寿命。
5）、胶管及胶管总成不应在小于胶管最小弯曲半径下使用，避免在靠近管接头处发生弯曲或折曲，否则会阻碍液压传递及输送物料或损坏胶管组合件。
6）、胶管及胶管总成，不应在扭转状态下使用。
7）、胶管及胶管总成应小心搬运，不应在锋利和粗糙的表面上拖拽，不应折曲和压扁。
8）、胶管及胶管总成应保持清洁，内部应冲洗干净，防止外来物体进入管腔，阻碍输送流体，损坏设备。
9）、超过服役期限或贮存期的胶管及胶管总成要进行实验鉴定后方可继续使用。
3、胶管在装卸过程中，应注意如下几点：1)软管在装卸过程中，要做到轻装轻卸。
2)软管需分类卷（条）整齐装运，要避免管体过度弯曲的打折，并不应在软管上堆压其它重物。
3)严禁将软管与酸、碱、油类及有机溶剂、易燃易爆物品混装；管体不应与带有尖刃的货物直接接触。
4)对于需平直运输的软管，当长度超出装载车厢时，其超长部分应以托架支撑，以防软管在地面拖擦受损。
5)软管若因故需在露天（或车间码头）暂时停放时，场地必须平整，软管要整齐平放，并做到下垫上盖，不堆压重物；同时，软管不能与热源接触。
6)搬运软管时，不应随地拖拉，对重型软管应采用起重设备或专用机具装卸，并防止软管受到意外损伤。
4、软管贮存:（1）存放软管的库房，应保持清洁、通风，相对温度在80%以下，库房内的温度应保持在—15~+40°C之间，并避免软管受阳光直射和雨雪浸淋。
（2）软管贮存时，应根据不同的品种规格分别放置，不要混杂堆放，并标示牌以得存取。
（3）软管尽可能在松弛状态下存放，一般对内径在76mm以下的软管，可盘卷存放（但盘内径应不小于软管内径的15倍）（4）为了防止软管贮存时管体受压变形，堆垛不宜过高，一般垛高不应超过1.5m；并要求软管在贮存期间经常“倒垛”，一般每季度不少于一次。
（5）软管贮存时，不应与酸、碱、油类及有机溶剂或其它腐蚀性液体、气体接触；并应离热源于1m以外。
（6）软管在贮存期间，管体上严禁堆放重物，并防止外界挤压和受损。
（7）软管贮存期间，一般不应超过两年，并应做到先入库者先使用，以防因贮存过久而影响软管质量。
5、液压软管安装要点：1）、液压软管装配长度要有一定的余量。
因软管在承压时，通常其长度有很深的变化，故进行直态安装时，应使软管有一定的松弛。
2）、软管弯曲安装时，应保持同一水平，防止扭曲，以免在使用中造成泄漏、异常爆破或管接头拔脱等现象。
3）、避免软管在接头处附近急剧弯曲。
若不可避免时，必须使用附属配件，以改变安装角度。
4）、液压软管两端作相对运动使用时，应使软管实行弯曲部分始终保持在同一平面上，以防止软管扭曲，并影响使用寿命。
5）、避免软管在弯曲部位固定。
确需固定时，其弯曲半径应取在软管加压时的位置，并加适当余量。
6）、若软管处于反复弯曲使用状态时，应使软管有充分伸展长度，并对其弯曲部位半径控制在大于规定限度，以避免在固定接头附近极度的弯曲。
7）、对管体在相互碰擦下使用者，安装时应配装合适的夹具，防止管体直接接触。
8）、软管两端固定在不同平面上使用时，应在适当部位将软管夹住固定，使其形成各自在同一平面上运动的两个部分。
9）、液压软管长度选取和安装布局要合理，尽量避免形成不必要的弯曲，这样易造成弯曲的外侧管体爆破的现象。
二、常用液压钢管选取、安装参考标准1、焊接式管接头焊接式管接头适用于公称压力PN=32MPa（320bar），管子外径6～50mm，工作温度范围t=-25～80℃的以油为介质的管路系统。
2、直通焊接管接头各部分零件标准（图4）：1）接头体JB/T 988-19772)O型圈GB/T 1235-19763）螺母JB/T 981-19774）接管JB/T 2099-19773、安装要点：1）管子端面应平齐，管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
2）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
3）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
4）连接管路时，应一次性紧好，避免多次拆卸，否则也会使密封性能变差。
5)管道在配管、焊接、预安装后，再次拆开进行酸洗磷化处理。
(图4)4、焊接式管接头技术要求：1）接头体、螺母、螺塞材料35、45号钢，接管材料15、20号钢。
2）零件材料为碳素钢时，其表面处理均为发黑（或发蓝），需要其他处理需在订单说明。
3）螺纹基本尺寸按GB/T196-2003，外螺纹公差按GB/T197-2003的2a级制造，内螺纹公差按GB/T197-2003的3级制造。
4）外螺纹侧面的表面粗糙度参数Ra值为3.2µm，内螺纹侧面的表面粗糙度Ra值为6.3µm。
5）螺纹表面不允许有裂纹及影响使用和装配的碰伤、毛刺划痕、双牙尖和扣不完整等缺陷。
6）各接头体、接管、螺母、螺塞和管件轴线的不同轴度公差为R0.1mm。
7)零件不允许有裂缝、切口，表面不应有影响使用性能的凹痕、毛刺、飞边、刮伤等缺陷。
5、直通焊接管接头体坡口标准（表1）（图5）：管子外径do d 倒角C×35°6 3 7.5 110 6 11 1.514 10 16 1.518 12 19 1.522 15 22 1.528 20 28 2.534 25 34 342 32 42 450 36 50 5（表1）（图5）6、直通焊接管接头接管坡口标准（表2）（图6）：管子外径do d 倒角C×35°6 3 7.5 110 6 11 1.514 10 16 1.518 12 19 1.522 15 22 1.528 20 28 2.534 25 34 342 32 42 450 36 50 5（表2）（图6）三、液压胶管管径、层数与工作压力关系（表3）：胶管内径（mm）公称通径（mm）工作压力(MPa)胶管层数I II5 4 21 356.3 6 20 35 8 8 17.5 32 10 10 16 28 12.5 10 14 25 16 15 10.5 20 19 20 9 16 22 20 8 14 25 25 7 14 31.5 32 4.4 11 38 40 3.5 9 51 50 2.6 8（表3）四、液压钢管公称通径、外径、壁厚及工作压力关系（表四）：钢管外径（mm）公称通径（mm）公称压力≤2.5MPa时的壁厚/mm公称压力≤8MPa时的壁厚/mm公称压力≤16MPa时的壁厚/mm公称压力≤25MPa时的壁厚/mm公称压力≤31.5MPa时的壁厚/mm6 3 1 1 1 1 1.4 8 4 1 1 1 1.4 1.4 10 5 1 1 1 1.6 1.6 10 6 1 1 1 1.6 1.6 14 8 1 1 1.6 2 2 18 10 1 1.6 1.6 2 2.5 18 12 1 1.6 1.6 2 2.5 22 15 1.6 1.6 2 2.5 3 28 20 1.6 2 2.5 3.5 4 34 25 2 2 3 4.5 5 42 32 2 2.5 4 5 6 50 40 2.5 3 4.5 5.57 63 50 3 3.5 5 6.5 8.5 75 65 3.5 4 68 10 90 80 4 5 7 10 12 120 100 5 6 8.5（表4）五、钢制管法兰焊接接头和坡口尺寸：六、配管。
