大规格电缆施放施工工法(BTTZ)

大规格电缆施放施工工法(B T T Z)-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII大规格电缆施放施工工法（BTTZ）中国核工业华兴建设有限公司1 前言1.1 BTTZ是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

其结构上的特殊性，使得在电气性能、机械性能、防火防爆性能及环保性能等诸多方面远远超过普通塑料、橡胶类电缆。

近年来也较多的应用于高层住宅、商业综合体、机场等场所，用以保障在火灾情况下消防用电及重要设备不间断运行。

1.2 矿物绝缘电缆在安装、敷设附件制作等施工技术方面与普通电缆截然不同，许多细节问题需注意，对施工队伍、施工条件提出了较高的要求。

2 工法特点矿物电缆特点主要体现在：2.1安全性: 矿物绝缘电缆是由铜和氧化镁制成。

铜的熔点为1083℃，氧化镁的熔点是2800℃。

所以在温度不超过1000℃时，电缆结构不会出现问题，因此在绝大部分场所是不会因熔化或燃烧而解体。

矿物绝缘电缆是由无机材料制成，它不会放出任何烟雾和有害气体，在耐过电压方面，传统电缆在超过其极限耐压值发生意外时被击穿，绝缘层被损坏，电缆报废，必须更换，而矿物绝缘电缆氧化镁熔化后成份不会改变。

所以矿物绝缘电缆在耐过电压和性能稳定性方面远远优于传统电缆。

在防水、防爆方面，矿物绝缘电缆是最安全的电缆。

由于其护套是无缝铜管，水、油和气体不会渗透到电缆内部，在有腐蚀性的特性场所可加装PVC护套，多种的防护措施使其有极高的安全性。

在耐机械损伤方面，矿物绝缘电缆可经受剧烈的机械破坏，而不会损害其导电性能，在电缆外径变形到原外径1/3的情况下仍可正常工作。

2.2耐久性:正常使用电缆寿命是由其绝缘层的完好程度来决定的。

绝缘层完好的情况下，其使用寿命可达百年。

塑料电缆中寿命较长为交联聚乙烯绝缘电缆。

在完全正常的使用条件下，最长的使用寿命是40年左右，聚氯乙烯绝缘电缆的使用寿命约为20年。

BTTZ矿物绝缘电缆敷设施工方案.pdf 范本1：1. 项目概述1.1 目的本文档旨在提供关于BTTZ矿物绝缘电缆敷设施工方案的详细信息。

1.2 范围本方案涵盖了BTTZ矿物绝缘电缆敷设的所有方面，包括材料准备、施工流程、质量控制等。

2. 物料准备2.1 电缆材料详细列出所使用的BTTZ矿物绝缘电缆的规格和数量。

2.2 工具和设备列出所需的工具和设备，包括敷设设备、安全设备等。

3. 施工流程3.1 敷设前准备包括工地准备、设备安装等。

3.2 敷设过程详细描述电缆敷设的步骤，包括布线、接头处理等。

3.3 敷设后处理包括清理工作区域、设备拆卸等。

4. 质量控制4.1 检查和测试列出进行质量检查和测试的步骤和方法。

4.2 质量记录记录和归档质量检查和测试的结果。

5. 安全措施5.1 施工区域安全描述如何确保施工区域的安全，包括设置标志、疏导交通等。

5.2 个人安全列出施工人员应遵守的安全规定，包括穿戴个人防护装备等。

6. 附件列出本方案所涉及的所有附件，如图纸、规格书等。

7. 法律名词及注释在文档末尾提供一个包含本方案所涉及的法律名词的列表，并附上相应的注释。

文档范本2：1. BTTZ矿物绝缘电缆敷设施工方案目的本文档旨在详细描述BTTZ矿物绝缘电缆敷设的各个方面，以确保施工过程的顺利进行。

2. 准备工作2.1 资源准备列出所需的材料、工具和设备，包括电缆、敷设工具、安全设备等。

2.2 人员准备详细说明所需的工作人员及其职责，包括项目经理、施工人员等。

3. 施工流程3.1 敷设前准备描述施工前的准备工作，包括工地清理、设备安装等。

3.2 敷设过程详细说明电缆敷设的步骤和方法，包括布线、焊接等。

3.3 敷设后处理描述敷设完成后的处理工作，包括设备检查、清理工地等。

4. 质量控制4.1 检查和测试列出质量检查和测试的要求和方法，包括电缆测试、焊接质量检查等。

4.2 质量记录记录和归档质量检查和测试的结果，确保施工质量的可追溯性。

大直径BTTZ矿物绝缘电缆的长距离安装施工工法大直径BTTZ矿物绝缘电缆的长距离安装施工工法一、前言大直径BTTZ矿物绝缘电缆是一种用于长距离输电和分配电的技术先进、性能优越的电缆，具有较大的截面积和良好的绝缘性能。

为了确保该电缆在长距离安装施工过程中的质量和效果，需要采用一种特定的施工工法。

二、工法特点1. 适用于长距离输电：该工法适用于需要长距离传输电力的场合，可满足电力工程对电缆输电的要求。

2. 高效快速：该工法采用先进的技术和设备，能够大幅度提高施工效率，缩短施工周期。

3. 独特的绝缘保护：该工法采用BTTZ矿物绝缘材料，具有优异的耐火性能和电气绝缘性，能够有效保护电缆的安全运行。

4. 承载能力强：该工法采用大直径电缆，能够承载更大电流和功率负荷，满足电力工程对电缆输电能力的要求。

三、适应范围该工法适用于大规模的电力工程项目，如电网改造、城市电力供应升级等，特别适用于需要长距离输送大功率电能的场合。

四、工艺原理该工法的实际工程应用是基于以下几个方面的技术措施：1. 电缆选择：根据工程需求选择高品质的大直径BTTZ矿物绝缘电缆，确保电缆的性能和可靠性。

2. 敷设方式：采用一次性拉摆法进行电缆的敷设，可以节省时间和人力成本，提高施工效率。

3. 绝缘保护：采用BTTZ矿物绝缘材料进行电缆的绝缘保护，能够有效防止电缆在运行过程中遭受外部环境的侵害。

4. 接地保护：在电缆敷设过程中，要进行有效的接地保护，确保电缆的接地效果良好，提高电缆的安全性能。

五、施工工艺1. 施工前准备：进行施工人员的培训和资质核查，准备所需的材料和设备。

2. 敷设准备：清理工地，测量布置线路，确定敷设路线。

3. 电缆敷设：采用一次性拉摆法进行电缆的敷设，确保电缆的平稳敷设和安全拉伸。

4. 绝缘保护：对电缆进行绝缘保护，采用BTTZ矿物绝缘材料，确保电缆的耐火性能和绝缘性能。

5. 接地保护：在电缆敷设过程中进行接地保护，确保电缆的接地效果良好。

BTTZ矿物绝缘电缆敷设施工方案1.1.1 说明本工程消防用电设备的配电线路采用BTTZ矿物绝缘电缆。

1.1.2 工艺流程1.1.3 施工要求电缆在敷设前，应检查电缆是否完好、绝缘电阻是否达到标准规定的要求。

电缆敷设时，其固定点之间的间距，按下表的数据固定。

电缆敷设的全部路径应满足下表规定的电缆允许最小弯曲半径的要求。

电缆敷设固定间距如下表：电缆在下列场合敷设时，由于环境条件可能造成电缆振动和伸缩，应考虑将电缆敷设成“S”或“Ω”型弯，其半径应不小于电缆外径的6倍。

①在温度变化大的场合，如北方地区室外敷设。

②有振动源设备的布线，如电动机进线或发电机的出线。

③建筑物的沉降和伸缩缝之间。

电缆敷设时,在转弯及中间连接器两侧,有条件固定的应加以固定。

计算敷设电缆所需长度时,应考虑留有不少于1%的余量。

单芯电缆敷设时，且每路电缆之间留有不少电缆外径2倍的间隙，则应考虑载流量减少系数。

对电缆在运行中可能遭受到机械损伤的部位，应采取适当的保护措施。

单芯电缆敷设时，应逐根敷设，待每组布齐并矫直后，再作排列绑扎，绑扎间距以1-1.5m为宜。

当电缆在对铜护套有腐蚀作用的环境中敷设时，或在部份埋地或穿管敷设时，应采用有聚氯乙烯外套的矿物绝缘电缆。

在布线过程中，电缆据断后应立即对其端部进行临时性封端。

矿物绝缘电缆的铜护套必须接地且为单端接地。

电缆（单芯）用于交流电网时，由于交变磁场的作用，在电缆铜护套上产生感应电势，如果电缆两端接地形成回路，便会产生与线芯电流方向相反的纵向电流。

对于大截面单芯电缆，用于交流电网时应采取涡流消除措施。

在交变电流作用下，铜护套上会形成横向涡流，能造成能量损耗。

当线路负荷特别大而需用两组以上的电缆时，可按图示的形式排列两组或多组电缆，但每组之间要留有两倍电缆外径的距离，而且每组电缆接线位置应相同。

此外，在电缆进配电箱、柜时，为固定电缆，需在箱、柜板面上打孔，同样为防止电缆在进箱、柜的铁皮板面上产生涡流，在箱、柜板面上开孔，或加垫非磁性材料的隔板固定电缆，以防涡流产生。

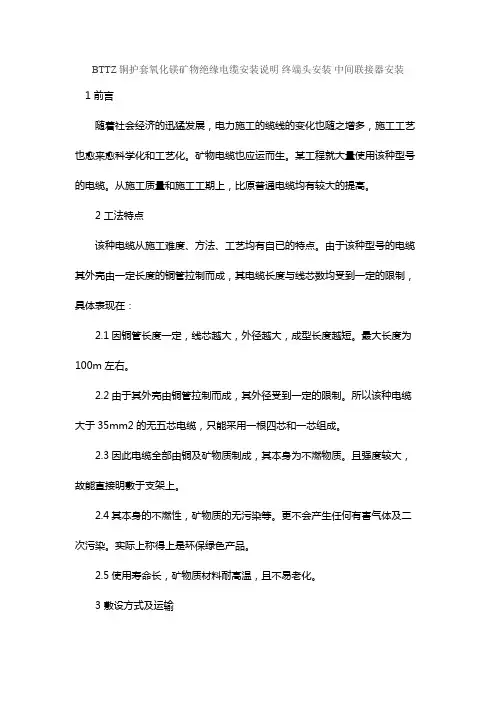

BTTZ铜护套氧化镁矿物绝缘电缆安装说明终端头安装中间联接器安装1 前言随着社会经济的迅猛发展，电力施工的缆线的变化也随之增多，施工工艺也愈来愈科学化和工艺化。

矿物电缆也应运而生。

某工程就大量使用该种型号的电缆。

从施工质量和施工工期上，比原普通电缆均有较大的提高。

2 工法特点该种电缆从施工难度、方法、工艺均有自已的特点。

由于该种型号的电缆其外壳由一定长度的铜管拉制而成，其电缆长度与线芯数均受到一定的限制，具体表现在：2.1因铜管长度一定，线芯越大，外径越大，成型长度越短。

最大长度为100m左右。

2.2由于其外壳由铜管拉制而成，其外径受到一定的限制。

所以该种电缆大于35mm2的无五芯电缆，只能采用一根四芯和一芯组成。

2.3因此电缆全部由铜及矿物质制成，其本身为不燃物质。

且强度较大，故能直接明敷于支架上。

2.4其本身的不燃性，矿物质的无污染等。

更不会产生任何有害气体及二次污染。

实际上称得上是环保绿色产品。

2.5使用寿命长，矿物质材料耐高温，且不易老化。

3 敷设方式及运输3.1敷设方式与塑料绝缘电缆相比，矿物绝缘电缆的敷设方式有如下的敷设方式：1、沿支架卡设电缆在支架上卡设时，要求每一个支架处都有电缆卡子将其固定。

固定用的角钢支架在某些场合需考虑耐火等级。

2、沿墙面及平顶敷设敷设时，首先必须将矿物绝缘电缆矫直，而后再牢靠地固定于墙面或平顶上。

做好后应是整齐、美观，其固定间距应符合规定的要求。

遇到转弯处，电缆弯曲半径应符合要求，在弯头两侧100mm处均应用电缆卡子固定。

各种规格电缆同时敷设时，电缆弯曲半径均按最大直径电缆的弯曲半径进行弯曲、整齐敷设。

3、暗埋于墙内敷设必须在墙内凿沟槽后再敷设固定电缆。

当电缆敷设好后，经绝缘测试合格后立即抹上防裂泥灰，以保护电缆不受伤，在天花板平顶上暗敷也可按此方法敷设电缆，但在开沟槽时，不得损伤建筑结构的安全。

电缆在墙内的固定，可采用膨胀螺栓埋进墙中，用电缆卡子卡住电缆。

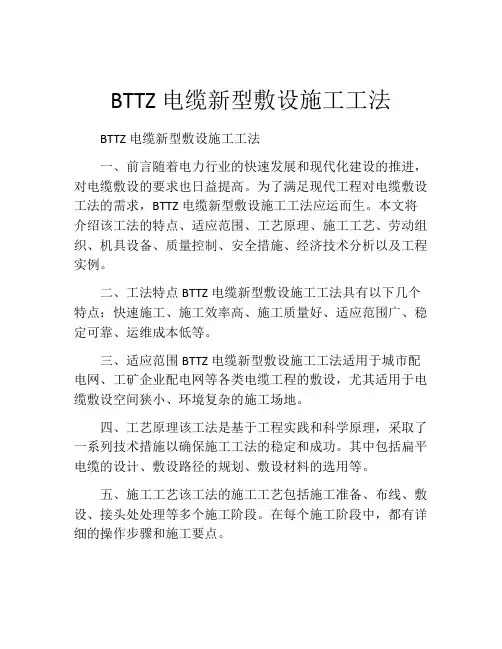

BTTZ电缆新型敷设施工工法BTTZ电缆新型敷设施工工法一、前言随着电力行业的快速发展和现代化建设的推进，对电缆敷设的要求也日益提高。

为了满足现代工程对电缆敷设工法的需求，BTTZ电缆新型敷设施工工法应运而生。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点BTTZ电缆新型敷设施工工法具有以下几个特点：快速施工、施工效率高、施工质量好、适应范围广、稳定可靠、运维成本低等。

三、适应范围BTTZ电缆新型敷设施工工法适用于城市配电网、工矿企业配电网等各类电缆工程的敷设，尤其适用于电缆敷设空间狭小、环境复杂的施工场地。

四、工艺原理该工法是基于工程实践和科学原理，采取了一系列技术措施以确保施工工法的稳定和成功。

其中包括扁平电缆的设计、敷设路径的规划、敷设材料的选用等。

五、施工工艺该工法的施工工艺包括施工准备、布线、敷设、接头处处理等多个施工阶段。

在每个施工阶段中，都有详细的操作步骤和施工要点。

六、劳动组织为了保证施工的顺利进行，需要科学合理地组织施工人员，分工明确，配合默契。

本文将提供劳动组织方案给读者参考。

七、机具设备施工中所需要的机具设备是工程顺利进行的重要保障。

本文将详细介绍该工法所需的机具设备包括电缆敷设机、电缆接头处理设备等，并对这些机具设备的特点、性能和使用方法进行介绍。

八、质量控制为了保证施工过程中的质量达到设计要求，需要采取一系列的质量控制方法和措施，包括质量检测、工艺监控、施工记录等。

本文将对这些方法和措施进行详细介绍。

九、安全措施施工中的安全是第一位的，对施工工法的安全要求需要特别重视。

本文将介绍施工中需要注意的安全事项，并提供相应的安全措施，以确保施工过程的安全性。

十、经济技术分析为了评估和比较该工法的施工周期、施工成本和使用寿命，本文将进行经济技术分析，以便读者了解该工法的经济效益。

十一、工程实例为了更好地阐述该工法的实际应用和有效性，本文将提供一个施工实例，详细描述实例工程中该工法的施工过程和效果。

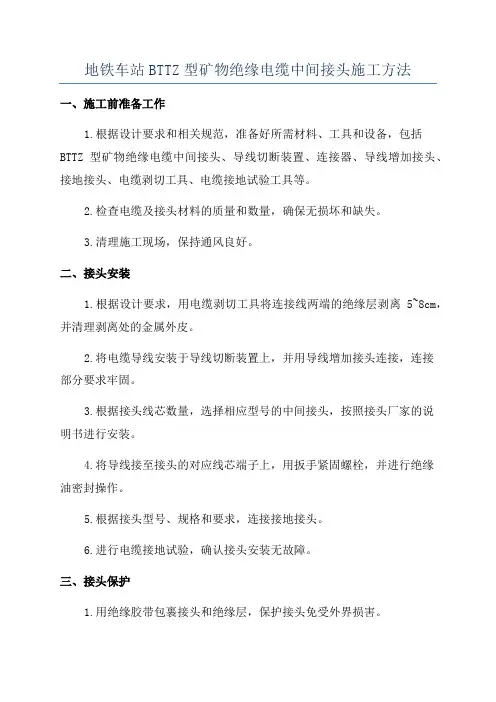

地铁车站BTTZ型矿物绝缘电缆中间接头施工方法一、施工前准备工作1.根据设计要求和相关规范，准备好所需材料、工具和设备，包括BTTZ型矿物绝缘电缆中间接头、导线切断装置、连接器、导线增加接头、接地接头、电缆剥切工具、电缆接地试验工具等。

2.检查电缆及接头材料的质量和数量，确保无损坏和缺失。

3.清理施工现场，保持通风良好。

二、接头安装1.根据设计要求，用电缆剥切工具将连接线两端的绝缘层剥离5~8cm，并清理剥离处的金属外皮。

2.将电缆导线安装于导线切断装置上，并用导线增加接头连接，连接部分要求牢固。

3.根据接头线芯数量，选择相应型号的中间接头，按照接头厂家的说明书进行安装。

4.将导线接至接头的对应线芯端子上，用扳手紧固螺栓，并进行绝缘油密封操作。

5.根据接头型号、规格和要求，连接接地接头。

6.进行电缆接地试验，确认接头安装无故障。

三、接头保护1.用绝缘胶带包裹接头和绝缘层，保护接头免受外界损害。

2.用绝缘胶带将接头处的金属屏蔽层绕包，以防止其接地接触或发生短路。

3.在接头外部涂抹防腐漆，防止腐蚀。

四、接头试验1.对接头进行局部放电试验，确保无放电现象。

2.对接头进行电阻测量，保证电阻值符合设计要求。

3.进行接地电阻测量，验收接头的接地良好性。

五、总结1.施工完成后，填写施工记录和试验报告，并进行内部交接。

2.清理施工现场，保持整洁。

3.对施工中发现的问题和不足进行总结和改进。

以上是地铁车站BTTZ型矿物绝缘电缆中间接头的施工方法。

在施工过程中，需要严格按照相关规范和接头厂家的要求操作，确保接头质量和安全可靠性。

同时，施工人员应具备一定的电力知识和技术水平，以确保施工过程的顺利进行。

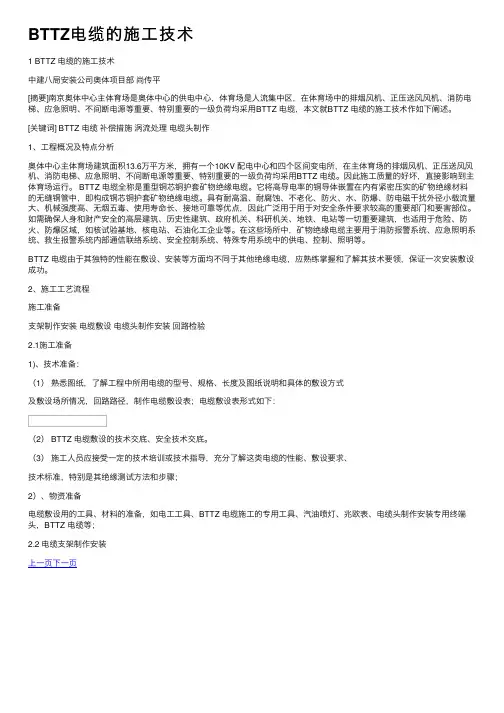

BTTZ电缆的施⼯技术1 BTTZ 电缆的施⼯技术中建⼋局安装公司奥体项⽬部尚传平[摘要]南京奥体中⼼主体育场是奥体中⼼的供电中⼼，体育场是⼈流集中区，在体育场中的排烟风机、正压送风风机、消防电梯、应急照明、不间断电源等重要、特别重要的⼀级负荷均采⽤BTTZ 电缆，本⽂就BTTZ 电缆的施⼯技术作如下阐述。

[关键词] BTTZ 电缆补偿措施涡流处理电缆头制作1、⼯程概况及特点分析奥体中⼼主体育场建筑⾯积13.6万平⽅⽶，拥有⼀个10KV 配电中⼼和四个区间变电所，在主体育场的排烟风机、正压送风风机、消防电梯、应急照明、不间断电源等重要、特别重要的⼀级负荷均采⽤BTTZ 电缆。

因此施⼯质量的好坏，直接影响到主体育场运⾏。

BTTZ 电缆全称是重型铜芯铜护套矿物绝缘电缆。

它将⾼导电率的铜导体嵌置在内有紧密压实的矿物绝缘材料的⽆缝铜管中，即构成铜芯铜护套矿物绝缘电缆。

具有耐⾼温、耐腐蚀、不⽼化、防⽕、⽔、防爆、防电磁⼲扰外径⼩载流量⼤、机械强度⾼、⽆烟五毒、使⽤寿命长、接地可靠等优点，因此⼴泛⽤于⽤于对安全条件要求较⾼的重要部门和要害部位。

如需确保⼈⾝和财产安全的⾼层建筑、历史性建筑、政府机关、科研机关、地铁、电站等⼀切重要建筑，也适⽤于危险、防⽕、防爆区域，如核试验基地、核电站、⽯油化⼯企业等。

在这些场所中，矿物绝缘电缆主要⽤于消防报警系统、应急照明系统、救⽣报警系统内部通信联络系统、安全控制系统、特殊专⽤系统中的供电、控制、照明等。

BTTZ 电缆由于其独特的性能在敷设、安装等⽅⾯均不同于其他绝缘电缆，应熟练掌握和了解其技术要领，保证⼀次安装敷设成功。

2、施⼯⼯艺流程施⼯准备⽀架制作安装电缆敷设电缆头制作安装回路检验2.1施⼯准备1)、技术准备：（1）熟悉图纸，了解⼯程中所⽤电缆的型号、规格、长度及图纸说明和具体的敷设⽅式及敷设场所情况，回路路径，制作电缆敷设表；电缆敷设表形式如下：（2） BTTZ 电缆敷设的技术交底、安全技术交底。

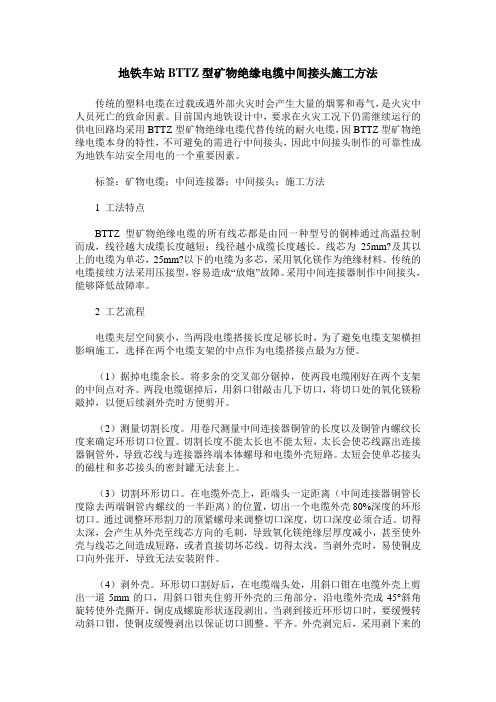

地铁车站BTTZ型矿物绝缘电缆中间接头施工方法传统的塑料电缆在过载或遇外部火灾时会产生大量的烟雾和毒气，是火灾中人员死亡的致命因素。

目前国内地铁设计中，要求在火灾工况下仍需继续运行的供电回路均采用BTTZ型矿物绝缘电缆代替传统的耐火电缆，因BTTZ型矿物绝缘电缆本身的特性，不可避免的需进行中间接头，因此中间接头制作的可靠性成为地铁车站安全用电的一个重要因素。

标签：矿物电缆；中间连接器；中间接头；施工方法1 工法特点BTTZ型矿物绝缘电缆的所有线芯都是由同一种型号的铜棒通过高温拉制而成，线径越大成缆长度越短；线径越小成缆长度越长。

线芯为25mm?及其以上的电缆为单芯，25mm?以下的电缆为多芯，采用氧化镁作为绝缘材料。

传统的电缆接续方法采用压接型，容易造成“放炮”故障。

采用中间连接器制作中间接头，能够降低故障率。

2 工艺流程电缆夹层空间狭小，当两段电缆搭接长度足够长时，为了避免电缆支架横担影响施工，选择在两个电缆支架的中点作为电缆搭接点最为方便。

（1）据掉电缆余长。

将多余的交叉部分锯掉，使两段电缆刚好在两个支架的中间点对齐。

两段电缆锯掉后，用斜口钳敲击几下切口，将切口处的氧化镁粉敲掉，以便后续剥外壳时方便剪开。

（2）测量切割长度。

用卷尺测量中间连接器铜管的长度以及铜管内螺纹长度来确定环形切口位置。

切割长度不能太长也不能太短，太长会使芯线露出连接器铜管外，导致芯线与连接器终端本体螺母和电缆外壳短路。

太短会使单芯接头的磁柱和多芯接头的密封罐无法套上。

（3）切割环形切口。

在电缆外壳上，距端头一定距离（中间连接器铜管长度除去两端铜管内螺纹的一半距离）的位置，切出一个电缆外壳80%深度的环形切口。

通过调整环形割刀的顶紧螺母来调整切口深度，切口深度必须合适。

切得太深，会产生从外壳至线芯方向的毛刺，导致氧化镁绝缘层厚度减小，甚至使外壳与线芯之间造成短路，或者直接切坏芯线。

切得太浅，当剥外壳时，易使铜皮口向外张开，导致无法安装附件。

bttz矿物质电缆各型号长度表防火电缆我们可以大致分为两个类型，一个是柔性矿物质绝缘防火电缆，一个是刚性矿物质绝缘防火电缆。

那么柔性防火电缆跟刚性防火电缆都有哪些型号呢？在防火电缆中，常见的型号有以下几种：BTTZ、BTTRZ （RTTZ）、BBTRZ、NG-A（BTLY）、YTTW、BTTVZ当中，只有BTTZ类别下的电缆是刚性矿物质防火电缆，其他均为柔性矿物质防火电缆。

1、BTTZ电缆全称重型铜芯铜护套氧化镁矿物绝缘电缆，具有耐高温、防火、防爆、不燃烧(250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行)且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。

BTTZ防火电缆的字母含义如下：B—布线用固定安装电力电缆T—铜护套T—铜导体Z—耐电压等级重型750VBTTZ作为刚性电缆，具有完全防火、过载保护能力强、工作温度高、防腐蚀、寿命长等特点适用于建筑工程中消防系统要求的防火电缆。

2、BTTRZ（RTTZ）电缆全称铜芯无机矿物绝缘带绕包绝缘铜护套柔性防火电缆，这种叫作矿物绝缘电缆，也被称为柔性结构的防火型电缆，它的生产工艺和BTTZ类型的电缆很相似，这种类型的电缆都带有柔性和阻燃的特点，弯曲性能良好，非常方便运输，而且使用也更安全有保障。

BTTRZ（RTTZ）防火电缆的字母含义如下：B—布线用固定安装电力电缆T—铜导体T—铜护套R—柔软性Z—耐电压等级重型750VBTTRZ相较于BTTZ差别在于BTTRZ为柔性防火电缆，BTTRZ可以替代BTTZ，前者是阻燃型布线铜芯电缆，后者不阻燃。

两者在生产工艺相同，但是使用的绝缘材料不同，现在用前者比较多。

3、BTTVZ全称叫全称重型铜芯铜护套氧化镁矿物绝缘电缆，由于这种电缆的全部材料都是采用无机材料，所以它就具有一些其他电缆所不可能具有的优点。

如耐火、载流量大、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低、外径小等特点。

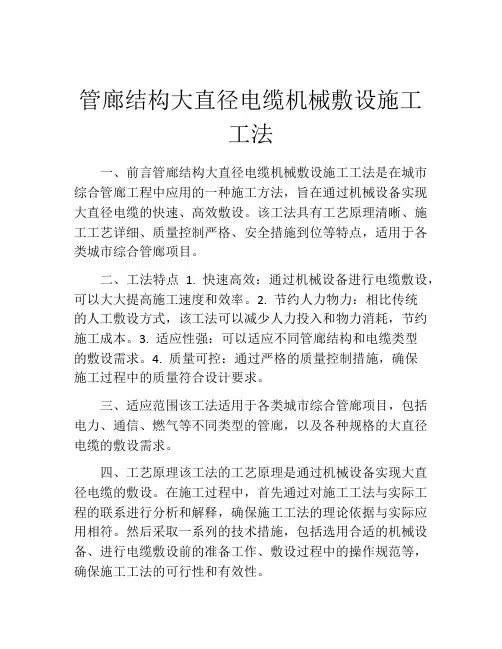

管廊结构大直径电缆机械敷设施工工法一、前言管廊结构大直径电缆机械敷设施工工法是在城市综合管廊工程中应用的一种施工方法，旨在通过机械设备实现大直径电缆的快速、高效敷设。

该工法具有工艺原理清晰、施工工艺详细、质量控制严格、安全措施到位等特点，适用于各类城市综合管廊项目。

二、工法特点 1. 快速高效：通过机械设备进行电缆敷设，可以大大提高施工速度和效率。

2. 节约人力物力：相比传统的人工敷设方式，该工法可以减少人力投入和物力消耗，节约施工成本。

3. 适应性强：可以适应不同管廊结构和电缆类型的敷设需求。

4. 质量可控：通过严格的质量控制措施，确保施工过程中的质量符合设计要求。

三、适应范围该工法适用于各类城市综合管廊项目，包括电力、通信、燃气等不同类型的管廊，以及各种规格的大直径电缆的敷设需求。

四、工艺原理该工法的工艺原理是通过机械设备实现大直径电缆的敷设。

在施工过程中，首先通过对施工工法与实际工程的联系进行分析和解释，确保施工工法的理论依据与实际应用相符。

然后采取一系列的技术措施，包括选用合适的机械设备、进行电缆敷设前的准备工作、敷设过程中的操作规范等，确保施工工法的可行性和有效性。

五、施工工艺1. 前期准备：包括对施工区域进行勘测和评估，确定施工方案，并进行相应的材料采购和设备准备。

2. 孔洞开挖：使用专用机械设备对管廊内进行孔洞开挖，确保适应电缆敷设的需要。

3. 电缆敷设：将大直径电缆通过机械设备从一端引入管廊，逐段敷设至目标位置，同时确保敷设过程中的线路布置和连接质量。

4. 后期处理：对敷设完成的电缆进行检查和测试，确保施工工艺的质量控制要求满足设计要求。

六、劳动组织根据工艺特点和施工工艺的要求，合理安排施工人员的数量和职责分工，确保施工过程中的协调和顺利进行。

七、机具设备该工法所需的机具设备包括钻孔机、拖拉机、液压千斤顶等，这些机具设备具有高效、稳定的特点，能够满足施工工艺的要求。

八、质量控制为了确保施工过程中的质量符合设计要求，需要采取一系列的质量控制措施，包括对机具设备的使用监控、对敷设过程中的线路布置进行检查和测试、对敷设完成的电缆进行质量评估等。

涨知识BTTZ电缆施工工法【范本一】BTTZ电缆施工工法1. 引言本文档旨在介绍BTTZ电缆施工工法，包括施工准备、施工过程和完工验收等内容。

2. 施工准备2.1 施工前的准备工作2.1.1 制定施工计划2.1.2 确定施工队伍2.1.3 确定施工人员培训计划2.2 施工现场准备2.2.1 清理施工现场2.2.2 搭建临时设施2.2.3 准备施工材料和设备3. 施工过程3.1 土建工程3.1.1 地面开挖3.1.2 埋设电缆沟槽3.1.3 浇筑砼3.2 电气工程3.2.1 电缆敷设3.2.2 连接电缆3.2.3 绝缘处理4. 完工验收4.1 施工记录整理4.2 电检工作4.3 完工验收报告编制【附件】1. 施工计划表2. 施工现场照片3. 完工验收报告示例【法律名词及注释】1. 施工队伍：负责施工作业的团队。

2. 土建工程：指电缆敷设前的地面开挖与沟槽埋设等工作。

3. 电气工程：指电缆的敷设、连接和绝缘处理等过程。

【范本二】BTTZ电缆施工工法1. 引言本文档旨在详细介绍BTTZ电缆施工工法，包括施工前准备、施工过程和竣工验收等内容。

2. 施工前准备2.1 制定施工方案2.1.1 确定工程施工的目标和要求2.1.2 制定施工的时间计划2.1.3 编制施工的安全风险评估报告2.2 施工现场准备2.2.1 清理施工现场，确保施工区域的整洁2.2.2 检查施工材料和设备的准备情况2.2.3 为施工人员提供必要的防护装备3. 施工过程3.1 土建工程3.1.1 按照设计要求进行地下管线的勘探和标定3.1.2 进行地面开挖，保证地下管线布置的正确性和安全性3.1.3 按照施工图纸要求进行电缆沟槽的挖掘和整理3.2 电气工程3.2.1 在电缆沟槽中敷设电缆，并进行必要的分段处理3.2.2 进行电缆的连接和绝缘处理，确保电缆的正常运行3.2.3 进行电缆的接地处理，保证工程的安全性4. 竣工验收4.1 进行施工记录整理，记录施工过程中的关键环节和数据4.2 进行电缆的验收测试，包括电阻测量和绝缘电阻测试等4.3 编制竣工验收报告，详细记录施工的结果和问题【附件】1. 工程施工方案2. 施工现场照片3. 竣工验收报告样本【法律名词及注释】1. 安全风险评估报告：对施工过程中可能存在的安全风险进行评估和预警的报告。

超高层建筑竖井内大规格电缆设施工工法超高层建筑竖井内大规格电缆设施工工法是一种针对超高层建筑竖井内大规格电缆布置的施工工法。

本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

一、前言随着超高层建筑的快速发展，电力、通信、控制等大规格电缆的布置成为一个重要的问题。

竖井作为其中重要的通道，对于电缆的布置和维护起到至关重要的作用。

超高层建筑竖井内大规格电缆设施工工法的提出和应用，可以提高施工效率、保证施工质量、降低施工成本，具有重要的实际意义。

二、工法特点超高层建筑竖井内大规格电缆设施工工法具有以下特点：1. 对电缆的布置和维护起到至关重要的作用，能够满足超高层建筑的电力、通信、控制等需求。

2. 工法灵活、适应范围广，可以根据不同的建筑结构和功能需求进行合理的设计和施工。

3. 施工过程中注重质量控制和安全措施，保证施工过程中的质量和安全。

4. 工法经济实用，可以降低施工成本，提高施工效率。

三、适应范围超高层建筑竖井内大规格电缆设施工工法适用于各类超高层建筑，包括商业综合体、办公楼、酒店、医院等。

可以满足建筑的各项功能需求，如电力供应、通信设备、安全设备等。

四、工艺原理超高层建筑竖井内大规格电缆设施工工法主要依据以下原理进行施工：1. 根据建筑结构和功能需求进行设计，确定电缆的布置方式和路径。

2. 采取适当的技术措施，保证电缆的安全可靠性，如采用防火阻燃材料、导电材料等。

3. 根据施工工艺的要求，进行施工，包括开挖竖井、敷设电缆、连接接头等。

4. 严格按照质量控制和安全措施要求进行监督和管理，确保施工的质量和安全性。

五、施工工艺超高层建筑竖井内大规格电缆设施工工法的施工过程包括以下几个阶段：1. 立项和设计阶段：根据建筑结构和功能需求进行电缆布置的设计。

2. 竖井开挖阶段：根据设计要求进行竖井的开挖和加固。

3. 电缆敷设阶段：根据设计要求进行电缆的敷设和保护。

BTTZ铜护套氧化镁矿物绝缘电缆安装说明终端头安装中间联接器安装1 前言随着社会经济的迅猛发展，电力施工的缆线的变化也随之增多，施工工艺也愈来愈科学化和工艺化。

矿物电缆也应运而生。

某工程就大量使用该种型号的电缆。

从施工质量和施工工期上，比原普通电缆均有较大的提高。

2 工法特点该种电缆从施工难度、方法、工艺均有自已的特点。

由于该种型号的电缆其外壳由一定长度的铜管拉制而成，其电缆长度与线芯数均受到一定的限制，具体表现在：2.1因铜管长度一定，线芯越大，外径越大，成型长度越短。

最大长度为100m 左右。

2.2由于其外壳由铜管拉制而成，其外径受到一定的限制。

所以该种电缆大于35mm2的无五芯电缆，只能采用一根四芯和一芯组成。

2.3因此电缆全部由铜及矿物质制成，其本身为不燃物质。

且强度较大，故能直接明敷于支架上。

2.4其本身的不燃性，矿物质的无污染等。

更不会产生任何有害气体及二次污染。

实际上称得上是环保绿色产品。

2.5使用寿命长，矿物质材料耐高温，且不易老化。

3 敷设方式及运输3.1敷设方式与塑料绝缘电缆相比，矿物绝缘电缆的敷设方式有如下的敷设方式：1、沿支架卡设电缆在支架上卡设时，要求每一个支架处都有电缆卡子将其固定。

固定用的角钢支架在某些场合需考虑耐火等级。

2、沿墙面及平顶敷设敷设时，首先必须将矿物绝缘电缆矫直，而后再牢靠地固定于墙面或平顶上。

做好后应是整齐、美观，其固定间距应符合规定的要求。

遇到转弯处，电缆弯曲半径应符合要求，在弯头两侧100mm处均应用电缆卡子固定。

各种规格电缆同时敷设时，电缆弯曲半径均按最大直径电缆的弯曲半径进行弯曲、整齐敷设。

3、暗埋于墙内敷设必须在墙内凿沟槽后再敷设固定电缆。

当电缆敷设好后，经绝缘测试合格后立即抹上防裂泥灰，以保护电缆不受伤，在天花板平顶上暗敷也可按此方法敷设电缆，但在开沟槽时，不得损伤建筑结构的安全。

电缆在墙内的固定，可采用膨胀螺栓埋进墙中，用电缆卡子卡住电缆。

BTTZ矿物绝缘电缆在槽式桥架内与普缆混合敷设施工工法1．前言安装工程中，BTTZ矿物绝缘电缆敷设常采用的方法是沿T式桥架敷设或利用电缆支架明敷设，此方法施工工艺简单、成熟，易于操作，是当前工程中优先选用的方法。

但是在防火级别要求较高的人员密集型建筑工程中，图纸既设计有BTTZ矿物绝缘电缆又设计有低烟无卤阻燃电力电缆，并且给电气专业预留的建筑空间狭小、有限，这就要求需要采用更加有效、合理的办法来减少电气专业对建筑空间的依赖。

为了解决空间问题，工程最终选择了BTTZ矿物绝缘电缆与低烟无卤阻燃电力电缆共用耐火型槽式桥架进行敷设。

电缆在槽式桥架内敷设常出现交叉、相互叠压、缠绕等施工问题，尤其BTTZ矿物绝缘电缆自身硬度高，在槽式桥架内敷设难度更大、调直更困难，针对以上问题中建六局建设发展有限公司在天津数字电视大厦二期工程中，除了选择BTTZ矿物绝缘电缆与低烟无卤阻燃电力电缆共用耐火型槽式桥架进行敷设外，还对槽式桥架内部进行了特殊加工。

通过该方法，施工过程中成功解决了变电站和电气竖井空间狭小、电缆在槽式桥架内混合敷设出现的难题，按期顺利完成施工，通过对成功施工经验总结形成此工法。

此工法施工工艺简单、可操作性强，为以后不同种类、不能性能的电缆混合敷设带来了一种新的思路，具有广泛的应用前景。

2．工法特点2.0.1槽式桥架内部增加了金属隔板，通过金属隔板的隔离，使得BTTZ矿物绝缘电缆的敷设与低烟无卤电缆的敷设可以分开进行，相互影响小。

2.0.2槽式桥架内部设置了0.6m间距的固定支架横担，使得槽式桥架具备了T式桥架的功能，BTTZ矿物绝缘电缆的敷设变得操作方便、调直和固定更加容易。

2.0.3结合电气竖井的特点，施工时充分利用竖井内可利用的有限空间与设施，劳动资源占用少。

2.0.4施工工艺简单、切实可行，适应性和可操作性强，施工工序衔接紧密、效率高。

3．适用范围该工法适用于BTTZ矿物绝缘电缆和普缆工作温度相同，规范允许可以混敷的任何情况下，尤其适合狭小空间的竖井、吊顶内安装施工以及不适合BTTZ矿物绝缘电缆直接明敷设的情况下。

BTTZ电缆目录产品概述主要特性及应用范围选型及施工注意事项产品概述铜芯铜护套氧化镁绝缘防火电缆（以下简称BTTZ电缆），是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

主要特性及应用范围它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长,一般不需要独立接地导线的特点。

因此被广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。

近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视,防、排烟系统及自备电源等消防用电及重要设备不间断运行。

选型及施工注意事项由于BTTZ电缆特殊的结构，使其具备一些与传统电缆不同的特性，这些优点及不足之处应引起选择和施工的注意.1、BTTZ电缆主要优点1）完全防火BTTZ电缆自身完全不燃烧，同时也不会引发火源.即使在有火焰烧烤的情况下,只要火焰温度低于铜的熔点温度,火焰消除后电缆无需更换仍可继续使用。

在被火焰烧烤的情况下不会产生有毒的烟雾和气体。

2)过载保护能力强线路过载时，只要发热达不到铜的熔点温度，电缆不会受损。

即使瞬间击穿，击穿处氧化镁晶体也不会形成碳化物,过载消除后，电缆性能不会产生变化，仍可继续正常使用。

3）工作温度高由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度,因而电缆最高正常工作温度可达250℃,短期内可在接近铜的熔点温度1083℃下继续运行。

4）防腐、防爆性能好由于采用无缝铜管作护套,所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。

5）使用寿命长BTTZ电缆全部由无机材料构成，因而不存在绝缘老化，使用寿命可达到普通电缆的3倍以上。

6）敷设灵活性较大BTTZ电缆可以与普通电缆敷设在桥架上，同时也可以采用专用支架明敷，比普通电缆敷设更具灵活性,也节省了电缆桥架的投入，可以降低工程整体造价。

引言：BTTZ电缆是一种新型的低烟无卤阻燃电缆，具有防火性能好、烟雾低、无毒、无腐蚀等特点，在建筑、电力、通信等行业得到了广泛应用。

本文将深入探讨BTTZ电缆的施工技术，包括电缆敷设、电缆头的制作、电缆连接和接地等方面的内容，以帮助读者更好地了解和应用BTTZ电缆。

正文：一、电缆敷设1.准备工作：确定电缆敷设的路线和穿越形式。

清理敷设区域，确保没有障碍物和污染物。

根据敷设长度确定电缆的长度。

2.敷设过程：使用适当的工具固定电缆，避免在敷设过程中产生过大的张力。

根据需要进行支撑和加固，确保电缆的稳定和安全敷设。

3.敷设注意事项：避免电缆与锐利物体接触，以防损坏绝缘层。

注意电缆的弯曲半径，避免弯曲过小导致电缆及绝缘层的损坏。

在敷设中避免受到强磁场和高温环境的影响。

二、电缆头的制作1.选择合适的连接接头：根据电缆的规格和性能需求，选择合适的连接接头。

确保连接接头与电缆的规格和材质相匹配。

2.制作电缆头的步骤：a.剥除电缆绝缘层并清理导体表面。

b.进行导体绞合和压端处理，确保电缆连接的稳固性。

c.安装连接接头，注意接头的位置和固定方式。

d.进行电缆头的绝缘处理，以增强电缆头的电气性能。

3.检验电缆头：使用特定的测试仪器对电缆头进行测试，确保连接质量和电气性能符合要求。

三、电缆连接1.连接技术选择：根据具体需求和安装环境，选择合适的电缆连接技术，如焊接、压接、冷压接等。

2.连接步骤：a.清除电缆绝缘层和导体表面的污染物。

b.使用适当的工具进行导体的加工和连接。

c.检查连接是否牢固，排除可能存在的安全隐患。

3.连接质量检验：使用测试仪器对连接处进行测试，确保连接质量符合要求。

四、电缆接地1.接地系统设计：根据电缆接地的要求和建筑物的特点，设计合适的接地系统。

确定接地点的位置和数量。

2.接地电缆敷设：选择合适的接地电缆，并按照要求进行敷设。

注意电缆与其他设备和物品的距离，避免干扰和损坏。

3.接地电阻测试：使用专用的测试仪器对接地电缆的接地电阻进行测试，确保符合要求。

BTTZ电缆施工工法BTTZ电缆施工工法1.介绍BTTZ电缆施工工法是一种常用的电缆施工方法，合用于各种规模和类型的电缆敷设工程。

本文将详细介绍BTTZ电缆施工工法的步骤、材料及注意事项。

2.准备工作2.1 工程测量在施工前，必须进行准确的工程测量，包括地形、地质情况以及电缆敷设的具体路径等方面。

2.2 设备准备确保所有必要的工具和设备齐全，例如挖掘机、输送带、电缆滑轮、防护设备等。

3.施工步骤3.1 开挖根据测量数据，使用挖掘机开挖电缆敷设的沟槽。

确保沟槽的宽度、深度和长度符合设计要求。

3.2 敷设电缆将电缆放置在沟槽中，使用电缆滑轮确保电缆的顺利敷设。

在敷设过程中，应避免电缆的损坏和扭曲。

3.3 导电材料安装根据需要安装电缆的导电材料，例如接地线、金属护套等。

确保导电材料与电缆安全连接。

3.4 封闭沟槽使用适当的材料封闭沟槽，以保护电缆免受外界破坏。

确保封闭材料的质量和工艺符合要求。

3.5 接地测试在电缆敷设完成后，进行接地测试，以确保电缆接地良好，符合相关标准。

3.6 进行绝缘测试进行绝缘测试，以确保电缆绝缘良好，没有任何短路或者漏电现象。

4.注意事项4.1 安全在施工过程中，必须严格遵守安全操作规程，正确使用个人防护设备，并避免碰撞、坠落和触电等意外情况。

4.2 施工质量控制严格按照设计要求进行施工，确保电缆的正确敷设和连接，并定期进行检查和测试，以确保施工质量。

4.3 环境保护在施工过程中，应注意保护环境，避免对周围的生态环境产生不良影响。

5.附件本文档所涉及附件如下：（根据实际情况附件）6.法律名词及注释本文档所涉及的法律名词及注释：（根据需要相关的法律名词及注释）。

浅谈建筑矿物绝缘电缆（BTTZ）特性及安装工艺摘要：随着社会的发展，高层建筑设计施工要求，矿物绝缘电缆在高层民用建筑中越来越多的被使用，其特性及安装敷设方式也被相关设计施工人员关注。

本文介绍了矿物绝缘电缆及其特性，并对BTTZ电缆的安装工艺做了详细的说明。

以期为相关技术与施工人员提供参考学习。

关键词：矿物绝缘电缆；高层建筑；防火；安装工艺；BTTZ；敷设方式；电缆头制作安装在高层建筑设计施工中，由于矿物绝缘电缆的特殊性能，被越来越多高层建筑采用，普通聚氯乙烯、低烟无卤电缆逐渐遭到淘汰。

矿物绝缘电缆是采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。

例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

矿物绝缘电缆的发展：矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。

目前按结构特性可以分为刚性和柔性两种，刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。

我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。

在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。

近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。
