可燃气体报警控制器操作规程一、状态指示灯介绍：1、电源工作情况指示灯介绍1.主机主电运行：绿色，亮-----控制器（特指主机）现在由主电供电。
2.主机主电放障：黄色，亮-----控制器（特指主机）无主电供电成电压低。
3.主机备电运行：绿色，亮----控解器（特指主机）观在由外置备电供电。
4.主机备电放障：黄色，亮----控制器（特指主机）无备电成电压过低。
2、报警状态指示灯介绍1、报警总指示：红色，亮----至少有一个输入设备有低报或高报发生。
注：有报警时，可按“报警查询”键查询已报警的输入设备信息。
2、故障状态1.故障总指示，黄色：亮----系统下至少有一种故障发生。
2.传感器放障：黄色：亮----至少有一个输入设备的传感器发生放障。
3.电源箱放障：黄色，亮----至少有一个电源箱（含与其连接的隔离器与线路）发生放障。
注，有故障时，可重复按“故障查询”键在输入设备、输入设备与电源箱故障界面切换查询。
4、其它指示灯1.探测器屏蔽：黄色：亮----至少有一个探测器被屏蔽。
2.延时/请求：绿色：亮----至少有一个输出设备在延时动阶段。
3.超时/请求：绿色：闪----当某个输出设备设置为手动请求动作状态且该节点需要动作时。
二、操作说明1、开、关机1.开机：打开控制器前门，将“主电”与“备电”开关置为“ON”状态2.仅备电开机：“备电”开关置为“ON”状态后，按“启动”按钮启动3.关机：将“主电”与“备电”开关置为“0FF”状态2、消音：当有报警声发出时，直接按控制面板上消音键，即可消音，并根据主机显示屏代码、位置，指派现场人员进行查看，现场确定是误报还是故障。
3、复位：当报警处理完成需手动取消时，直接按控制面板“复位”键复位，当前为客户权限时，还将弹出的对话框要求输入复位密码，输入数认密码0001即可复位，现在已经是最低的权限。
4、响应动作请求：当“延时/请求”灯闪亮时，在各界面无菜单时（可多按几次退出键直至显示“一>主界面<一·提示）按“请求”键进入请求界面。
![ESC3000_可燃气体报警控制器说明书-V1[1].0介绍](https://img.taocdn.com/s1/m/0948acf63186bceb19e8bba8.png)
可燃气体报警控制器说明书可燃气体报警控制器说明书1：产品概述1.1 产品简介本可燃气体报警控制器是一款用于监测可燃气体浓度并进行报警的设备，广泛应用于工业、商业和家庭环境中。
1.2 产品特点- 高灵敏度：可燃气体的浓度范围广，低至ppm级别的可燃气体也能够及时检测到。
- 高准确度：采用先进的传感器技术，保证了测量准确度的提高。
- 响应迅速：一旦检测到可燃气体浓度超标，报警控制器立即发出警报信号。
- 可编程设置：用户可以根据实际需求对报警控制器的参数进行设置，如报警阈值、报警方式等。
1.3 适用范围本可燃气体报警控制器适用于一切可燃气体监测情况，包括但不限于天然气、液化气、煤气等。
2：安装与维护2.1 安装前准备2.1.1 确保安装环境符合要求：安装环境应干燥、通风良好，远离有腐蚀性气体和高温环境。
2.1.2 确认电源：根据设备规格，选择合适的电源供给，并检查电源线路的接线是否正确。
2.2 安装指导2.2.1 固定安装：将报警控制器固定在合适的位置，确保固定牢固，以免受到外力移动或摇晃。
2.2.2 接线安装：根据设备说明书，正确接线，确保电源和传感器的连接准确无误。
2.3 维护与保养2.3.1 定期检查：定期检查报警控制器的工作状态、报警装置和传感器的故障情况，确保设备正常工作。
2.3.2 清洁保养：定期清洁报警控制器的外壳和传感器，防止尘埃和杂质对设备造成影响。
3：使用说明3.1 开机与关机3.1.1 开机：接通电源后，报警控制器会进行自检，确保设备正常工作。
3.1.2 关机：在正常工作状态下，按下关机按钮，报警控制器会关闭电源并停止工作。
3.2 参数设置3.2.1 报警阈值设置：用户可以根据实际需求，设置可燃气体浓度超过多少时触发报警。
3.2.2 报警方式设置：用户可以选择报警控制器的报警方式，如声音报警、光闪烁报警等。
3.3 报警处理3.3.1 报警信号：当可燃气体浓度超过设置的报警阈值时，报警控制器会发出警报信号。
UC-KB-2008系列可燃气体报警控制器使用说明书北京创伟高科电子技术有限公司使用提示在安装和使用本仪器前请仔细阅读本手册，在没有阅读和理解本手册前，请不要安装、使用此报警控制器。
本仪器的日常保养和维修必须由通过培训的人员按规定的方法进行。
零部件的更换必须使用本公司提供的备品备件。
为使本仪器功能正常发挥，必须由通过培训的人员定期对仪器进行校准和测试。
对于使用本仪器不当所造成的直接或间接的损失，由此产生的责任由用户负责。
本仪器仅适用于安全场所。
在使用中，如有疑问可至电本公司询问************此说明书中包含UC-KB-2008(分线制)UC-KB-2008B(总线制)目录1. (1)2. (2)3. (5)4. (11)5. (11)6. (12)7. (12)1.引言本手册详细阐明了如何安装、操作、维护UC-KB-2008系列可燃气体报警控制器(见图1)。
1.1 简述UC-KB-2008可燃气体报警控制器(以下简称控制器)为智能型可燃气体报警控制器,它与具有防爆性能的可燃气体探测器(以下简称探测器)配合使用。
探测器固定安装在可能有可燃气体泄露的室内、外危险场所。
当可燃气体浓度值达到预先设定的报警值时，控制器即可发出声、光报警及控制信号，提示操作人员采取安全对策或自动启动相关设备，从而避免发生爆炸事故。
控制器能记录最近999次报警事件。
控制器的关键信息可在主、备电均失效的情况下，可长期保存。
经过北京市相关质量技术监督部门的考核，获得制造计量器具许可证，证号：京[制]01120010号。
经过应急管理部消防产品合格评定中心考核，获得产品型式认可证书。
1.2 技术指标供电电压：交流（187～242）V。
检测范围：（0～99）%LEL。
线性误差极限：±5%LEL。
功耗：≤55W。
工作温度：（0～40）℃工作湿度：≤93%RH信号输出：4-20mA（分线）或RS485（总线）报警设置：低报25%LEL，高报50%LEL(用户可自行设定)触点输出：高、低限报警无源常开触点(容量220V AC 2A)备电容量：24V 4Ah标定气样：甲烷(或由用户指定)传输距离：≤1000m(线阻小于20Ω)箱体规格：500mm×350mm×130mm重量：15kg图1 控制器外观尺寸图2 控制器安装尺寸1.3 主要功能1．各通道均可独立设置其工作状态如报警上下限设定值等。

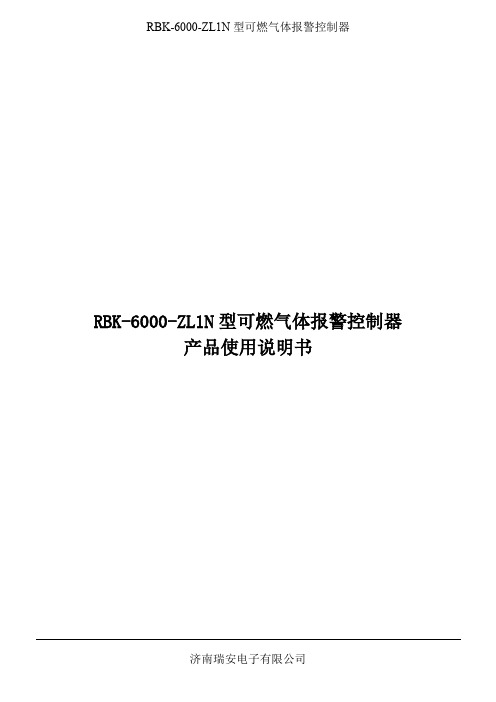

RBK-6000-ZL1N型可燃气体报警控制器产品使用说明书济南瑞安电子有限公司目录1.概述 (2)2.主要技术指标 (2)3.结构特征与安装 (3)3-1 外形尺寸图示 (3)3-2产品安装 (4)3-3 产品结构 (4)3-4 控制器与探测器的接线方式 (8)4.操作与应用 (8)5.产品的维护 (9)5-1注意事项 (9)5-2 常见故障的分析与排除 (9)5-3售后服务 (10)附1:系统结构及工作原理 (10)1.概述RBK-6000-ZL1N型可燃气体报警控制器，是一款功能实用、操作方便的可燃气体报警控制器,可与我公司的RBT-6000-ZL系列气体探测器配套组成工业用可燃气体报警系统。
RBK-6000-ZL1N型为非防爆产品，应安装在非防爆场合，采用壁挂式安装。
特点：●液晶显示，全中文菜单操作；●单回路2总线通讯，信号无极性设计，具有自动保护功能，系统抗干扰能力强，布线经济，安装方便；●自动故障检测，能准确指示故障部位及类型；●RS485总线通讯接口（选配，标准Modbus/RTU协议），能实现与上位机控制系统联网，实现异地监控，大大提高可监控的及时性、准确性。
●内置2组继电器触点信号输出，可联动控制排风扇或电磁阀等设备。
联动信号可手动或自动输出。
本产品的设计、制造及检验均遵循以下国家标准：GB16808-2008《可燃气体报警控制器》2.主要技术指标安装方式：非防爆场合的壁挂式安装工作电压：主电：AC220V±15%,50Hz±1%备电：3.7VDC/2200mAH功耗：≤10W工作温度：-20℃～+55℃工作湿度：≤93%RH容量：1信号传输：DC18-36V连接线缆：≥RVS 2*2.5mm2(双绞线)信号传输距离：≤800m报警方式：声、光报警声音报警：分故障报警，浓度报警两种不同的声音。
光报警：通过LED显示出系统状态（报警、故障）、电源状态（主电故障、备电故障、充电故障）。
可燃气体报警控制器操作说明操作前的准备：1.确保可燃气体报警控制器已经安装在指定位置，并通过相关传感器连接到需要监测的区域。
2.确保可燃气体报警控制器的电源已经接通，并处于正常工作状态。
3.在启动可燃气体报警控制器之前，应该对其进行初次校准。
校准方法可参考设备的相关说明书。
操作步骤：1.启动可燃气体报警控制器：按下控制器上的电源按钮，确认控制器已经处于工作状态。
此时，控制器会进行自检，显示屏上会显示正常工作信息。
2.监测气体浓度：通过控制器上的显示屏，可以实时监测到各个传感器所监测的气体浓度。
控制器通常配备有多个通道，可以同时监测多种不同的气体。
3.设置警报参数：根据需要，可以通过控制器的菜单功能进行警报参数的设定。
一般可以设定上下限警报值，当气体浓度超出设定的警报值范围时，控制器会发出声光报警信号。
同时，可以设定报警延迟和报警方式等相关参数。
4.查看报警记录：控制器会记录下警报事件的发生时间、气体浓度等信息。
通过控制器的相关功能，可以查看和导出这些报警记录，以便进行分析和处理。
5.执行应急措施：当发生气体泄漏或超出警报范围时，及时采取应急措施非常重要。
根据安全规程和现场情况，及时进行紧急疏散、封堵气源等应急处理措施，确保人员和设备的安全。
6.维护保养：定期对可燃气体报警控制器进行检查和维护保养，以确保其正常工作。
尤其要定期清洁和校准传感器，更换电池等。
注意事项：1.在操作可燃气体报警控制器时，应仔细阅读相关说明书，并按照指示进行操作。
控制器的操作方法和菜单功能可能因不同的品牌和型号而有所不同。
2.在设定警报参数时，要根据实际气体浓度和安全需求进行合理设定。
过高或过低的警报值都可能导致误报或漏报的问题。
3.在执行应急措施时，要根据相关安全规程和应急预案进行操作，确保人员和设备的安全。
可燃气体报警控制器操作规程1、主要参数规格型号：RP-KY报警方式：声光报警报警音量：≥65dB2、操作使用说明2.1接通电源，开启电源开关，仪器进入预热状态，三个数显管依次显示“P”；2.22分钟后，预热完毕，仪器进入初始工作状态；2.3功能操作：正常监控状态下，系统响应按键输入（1）按“自检”健，数码显示“888”，指示灯全亮；随后，数码管显示低报设定值“L20”，低报指示灯亮，低报音响；数码管显示高报设定值“H50”，高报指示灯亮，高报音响；数码管显示故障指示“E—”和“F—”，故障灯亮，故障音响。
自检完毕，系统自动进入正常监控状态。
（2）按“排风”键，低报灯亮，启动低报联动装置。
（3）按“闭阀”键，高报灯亮，启动高报联动装置。
（4）按“复位”键，解除系统的浓度和故障报警状态，回到初始化状态。
2.4监控过程，当被监测现场有气体泄漏时，该路的浓度显示值增大，当气体浓度达到低报警点而低于高报警点时，该路低报警指示灯亮，扬声器发出低报警声，同时启动低报警联动装置；当气体浓度过到高报警点时，高报指示灯亮，扬声器发出高报警声，同时启动联动装置。
2.5当险情解除后，气体浓度降低到报警点以下时，报警声音消除，联动装置停止工作，按“复位”键后该路的报警指示灯熄灭，回到初始化状态。
2.6故障诊断：若探测器的信号线与电源线短路或探测器与控制器之间的地线开路，则控制器显示“F—”，同时发出故障声光报警；若探测器电源线开路或探测器信号与地短路时，则控制器显示“E—”，同时发出故障声光报警，若传感器内部损坏，则控制器上显示：E—“，同时发出故障声光报警。
故障解除后，仪器自动恢复正常监控状态。
2.7报警设定值的标定采用20%LEL标准气体。
3、日常检验与校准3.1应对此套设备进行定期检查（3个月一次），做好检验记录，必要时重新进行标定。
3.2零点校准：标定之前先调零。
调零应在清洁的空气环境中进行，如果使用现场不是清洁空气环境，应将洁净的空气袋通过软管流量计和校准罩将洁净的空气输入到探测器的传感器元件上，以不大于500ml/min的流量注入清洁空气。
可燃气体报警控制器操作说明一、安装准备1.确保控制器的安装位置远离可燃气体源并易于观察和操作。
2.确保安装位置没有其他干扰物，如电磁干扰源、振动源等。
3.安装控制器时应遵循相关的安全规范和标准，确保安全可靠。
二、连接检查1.首先检查供电电源是否稳定，确保电源电压符合控制器的标准要求。
2.检查可燃气体传感器是否正确连接到控制器的传感器接口上。
3.检查报警器设备是否正确连接到控制器的报警接口上。
三、设置参数1.打开可燃气体报警控制器的电源。
2.进入控制器的设置界面，根据实际需要进行相应参数的设置，包括可燃气体浓度报警阈值、报警器的声音和闪光提示等。
3.对于多个传感器的控制器，还需设置各传感器的编号和对应的报警阈值。
四、校准设备1.定期对可燃气体传感器进行校准，以确保其准确度和灵敏度。
2.校准前，应在干净的空气环境中预热传感器，避免误差的产生。
3.根据校准操作流程，依次进行校准气体预吹、零点校准和量程校准等步骤。
4.校准完成后，可将传感器的测量结果与标准检测器进行对比，以验证校准结果的准确性。
五、操作维护1.定期检查控制器的工作状态和显示屏是否正常，及时处理任何异常情况。
2.定期更换可燃气体传感器，以确保其准确度和灵敏度，并延长控制器的使用寿命。
3.定期清洁控制器的外表面，避免灰尘和污垢影响其散热和传感器的工作效果。
4.当发生可燃气体报警时，应按照指示进行相应的紧急处理和应急疏散，确保工作场所的安全。
总结：可燃气体报警控制器的操作说明主要包括安装准备、连接检查、设置参数、校准设备和操作维护等内容。
通过正确使用和维护，可燃气体报警控制器能够有效地监测环境中的可燃气体浓度，及时发出警报，保障工作场所的安全。
在操作过程中，务必遵循安全规范和标准，并定期进行检查和维护，确保设备的稳定性和可靠性。
可燃气体报警控制器产品使用说明书目录1 概述 (1)2 特点 (1)3 主要参数 (1)4 安装 (1)4.1 安装方式 (1)4.2 外形尺寸 (1)5 结构和功能 (2)5.1 结构 (2)5.2 功能 (2)5.2.1 报警显示板 (2)5.2.2 专线控制板 (2)5.2.3 打印机 (2)5.2.4 电源 (2)6 系统设计与说明 (3)6.1 系统组成和布线框图 (3)6.2 系统布线和设计要求 (3)7 现场调试步骤 (3)7.1 绝缘电阻测量 (3)7.2 编址单元编址 (3)7.3 控制器静态测量 (3)7.4 控制器空载通电检测 (3)7.5 编址单元登记 (3)7.6 联动功能测试 (3)8 操作使用说明 (4)8.1 正常监视状态 (4)8.2 液晶屏亮度调节 (4)8.3 故障 (4)8.4 火警 (4)8.5 联动 (4)8.6 菜单操作 (4)8.6.1 联动 (4)8.6.2 设置 (5)8.6.2.1 日期与时钟 (5)8.6.2.2 自动登记 (6)8.6.2.3 手动登记 (6)8.6.2.4 部件隔离 (6)8.6.2.5 联动编程 (6)8.6.2.6开关打印机 (6)8.6.2.7控制检测 (6)8.6.2.8联动控制方式 (7)8.6.2.9清除操作 (7)8.6.2.10汉字注释输入 (7)8.6.3 查询 (7)8.6.3.1 登记地址查询 (7)8.6.3.2 隔离地址查询 (7)8.6.3.3 联动编程查询 (7)8.6.3.4 控制检测查询 (8)8.6.3.5 当前故障查询 (8)8.6.3.6 汉字注释查询 (8)8.6.3.7 历史记录 (8)8.6.4 测试 (8)8.6.4.1 部件状态信号 (9)8.6.4.2 模拟量曲线 (9)8.6.4.3 回路信号浏览 (9)8.6.4.4 地址类型状态 (9)8.6.4.5 控制器自检 (9)9 联动逻辑编程语句格式 (9)10 使用与维护 (10)11 运输、储存 (10)12 随机附件 (10)13 其它 (10)1概述JBQ-QB-BK3000型可燃气体报警控制器（以下简称控制器）是我公司为了满足燃气市场的不断发展需求而研制开发的新产品。
可燃气体报警控制器操作说明操作说明：可燃气体报警控制器1.引言本文档为可燃气体报警控制器的操作说明，旨在帮助用户正确操作该设备并了解其功能。
请用户在使用前仔细阅读本说明书，并根据需要进行操作。
2.设备介绍2.1 设备外观可燃气体报警控制器外观采用黑色塑料壳体，配有LCD显示屏和按键面板。
具备多种操作功能。
2.2 设备功能- 可燃气体监测：探测并报警可燃气体泄漏情况。
- 报警控制：在检测到可燃气体泄漏时，触发报警器发出声光报警信号。
- 数据记录：可记录过去一段时间内的气体泄漏情况，并提供数据报表。
- 远程监控：可与监控中心连接，实现远程监控和管理。
3.使用方法3.1 接通电源将控制器的电源插头插入交流电源插座，并按下开关按钮接通设备电源。
3.2 参数设置通过按键面板，设置控制器的参数，包括报警阈值、报警方式、数据记录时间间隔等。
具体设置方法请参考设备附带的操作手册。
3.3 报警测试为了确保控制器功能正常，定期进行报警测试。
按下测试按钮，触发控制器报警器发出声光信号。
如果未听到声音或看到指示灯闪烁，应立即联系售后服务。
4.维护与保养4.1 清洁定期清洁控制器外壳，可用干布或软刷轻轻擦拭。
4.2 检测与校准建议每半年进行一次气体泄漏检测与校准。
可以联系专业检测机构进行检测，或使用校准装置进行自检。
5.故障排除5.1 无法接通电源检查电源插头和插座连接是否良好，检查电源线是否损坏。
5.2 报警信号不响检查报警器是否正常连接，检查设置是否正确。
5.3 其他故障如遇其他故障，请联系售后服务。
6.附件本文档无附件。
7.法律名词及注释7.1 可燃气体：指能够在适当的条件下燃烧的气体，如天然气、液化石油气等。
7.2 报警器：用于发出声音或光信号以提醒人们注意某种危险情况的装置。
使用说明书SNK6000型气体报警控制器SNT100/200型点型可燃气体探测器济南斯诺电子有限公司JINAN ENSURE ELECTRONICS Co.,Ltd目录一、概述-------------------------------------------------------（1）二、主要功能及技术指标----------------------------------（1）三、工作原理-------------------------------------------------（4）四、盘面说明-------------------------------------------------（4）五、安装和接线----------------------------------------------（4）六、操作使用说明-------------------------------------------（7）七、常见故障诊断与排除----------------------------------（12）八、注意事项-------------------------------------------------（12）九、附图1----------------------------------------------------（13）十、附表 1：可燃气体危险特性表----------------------（14）一、概述SNK6000 型气体报警控制器是本公司开发的高新技术产品，采用高集成度单片机作为控制管理核心，具有备电接口，它可以与本公司研制的SNT100/200 型等4~20mA 标准信号输出的点型气体探测器相配接，组成功能强大的气体报警控制系统。
亦可输出（4~20）mA标准信号，上接二次（或DCS）仪表。
控制器严格遵循国家标准GB16808-2008《可燃气体报警控制器技术要求及实验方法》严格设计而成，具有高稳定性，低功耗，抗干扰性，并通过了国家消防电子产品质量检验中心的检验;探测器是按照GB15322.1-2003《可燃气体探测器—第1部分：测量范围0-100%LEL的点型可燃气体探测器》、GB3836.1-2000《爆炸气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电设备第2部分：隔爆型“d”》严格设计制造，并通过了国家级防爆和性能检验。
该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃气体的各个行业，是保证财产和人身安全的理想检测仪器。
二、主要功能及技术指标（1）控制器的主要功能1、液晶数字、光柱、图标多种显示内容2、界面清晰友好，操作简便。
3、直观、准确的显示工业现场的燃气浓度及故障类型。
4、具有设备故障、报警、声光指示功能。
<1>5、具有自检、自诊断功能。
6、具有故障、报警记忆和查询功能。
7、设有密码，防止误操作。
8、具有主、备电转换及欠压保护功能。
9、大气压力：86kpa—106kpa10、可手动控制接点输出。
11、具有日历显示及设置功能。
12、接收、输出（4~20）mA标准信号功能。
(2)探测器的主要特点1、采用进口元件，性能稳定。
2、精度高、反应速度快。
3、4mA-20mA标准信号输出。
4、功耗低（3）控制器主要技术指标报警方式声光报警显示方式数字、光柱同步液晶显示低限报警 20%LEL高限报警 50%LEL响应时间＜30s报警音量＞65dB电源 AC220V±15% 50HZ<2>功耗 2W报警输出 2A接点输出（常开）或AC220V输出使用环境温度：—10℃~50℃湿度：≤93%RH外形尺寸 380×150×100mm（2路）380×260×100mm（4路）380×370×100mm（6路）（4）探测器主要技术指标1、检测气体：天然气、液化石油气、可燃气、煤气、烷类、炔类、醇、苯、汽油、氢气等可燃或有毒气体。
2、检测范围： 0-100%LEL3、基本误差：≤±5%FS4、取样方式：扩散式5、响应时间：＜30s6、防爆类型：隔爆型7、防爆标志： ExdIICT68、额定电压： DC24V9、额定功率： 2W10、信号输出： 4mA-20mA11、使用环境：温度 -40℃~ +70℃湿度≤93%RH12、大气压力： 86kPa~106kPa <3>13、外形尺寸： SNT100 70×92×115mmSNT200 163×176×80mm三、工作原理探测器把采集到的气体浓度信号转换为电信号，并以（4~20）mA标准信号的方式传给控制器；控制器采用分线式设计，一路控制器对应一路探测器，控制器接受探测器单元传上来的（4~20）mA信号，经过处理、逻辑分析，以液晶数字光柱同步显示、声光报警的方式反应出来，记录报警时间和报警浓度值，并启动所连接的风机、电磁阀或其他消防设备。
四、盘面说明液晶界面布置说明（见附图1）五、安装和接线1、控制器的安装（1）安装位置控制器属非防爆结构，应固定安装在安全场所，其安装位置应选择在便于观察和维修之处，周围不应有影响仪器正常工作的强电磁场（电机、变压器、动力电缆等）。
（2）安装方法a、采用盘装固定式：将报警控制器插入仪表盘开孔，从仪表盘后面将两个固定支架分别插入机壳（上、下）安装孔，旋转螺杆紧固。
b、采用壁挂固定式：根据控制器的安装位置，用两只M8的膨胀螺栓坚固在墙壁上，安装要牢固、不倾斜。
接地螺丝应可靠接地！2、探测器的安装<4>（1）安装位置将探测器安装在可能有气体泄漏的区域中，探测器安装必须牢固。
且安装位置根据被测气体相对空气比重大小决定，当被测气体比重大于空气时，探测器应安装在距地面30cm~60cm处；当被测气体比重小雨空气时，探测器安装高度宜高出释放源0.5m~2m处。
为了正确使用探测器并防止其故障的发生，请不要安装在以下位置：a、直接受蒸汽、油烟影响的地方；b、给气口、换气扇、房门等风量流动大的地方；c、水汽、水滴多的地方（湿度：＞95%RH）d、有冲击、振动及强电磁场干扰的地方；e温度常在—30℃以下或60℃以上的地方。
（2）安装方法根据探测器型号的不同，分别选择下面不同的安装方法。
将探测器用两或三个M8膨胀螺栓固定在墙壁上或固定在专用支架上3、布线（1）探测器和控制器之间用三芯屏蔽电缆连接，三芯屏蔽电缆线径大小由传输距离决定，传输距离和线径要求见下表。
<5>（2）在检测现场，探测器传输电缆应装保护钢管或PVC管。
在信号传输线路上，电缆间的连接必须牢固可靠。
（3）三芯屏蔽线、电缆线等走线要平直、规整，线卡牢固、均匀。
4、接线说明（严禁带电安装接线）（1）打开探测器顶盖，将电缆线前段剥皮100mm后，穿入探壳内，线芯依次排开，根据实测截取多余的长度，剥线长度10mm，按照接线示意图接线。
4接电源正极（红线）、3接线号线（黄线）、2接电源负极（黑线或绿线）、1接机壳地（电缆的屏蔽层），接线一定要正确。
接好线后用防爆胶泥将电缆线出口密封，紧固好机壳。
（2）打开控制器前盖，将控制器的接线端子4、3、2、1分别与来自探测器的传输电缆线4、3、2、1一一对应，接线端子H接高联动装置（com为公共端，Fu3/H加保险时，为AC220V输出，此时接220V端子和com端子；Fu3/H不加保险时，为接点输出，此时接J端子和com端子）；接线端子L接低报联动装置（com为公共端，Fu2/L 加保险时，为AC220V输出，此时接220V端子和com端子；Fu2/L不加保险时，为接点输出，此时接J端子和com端子）；当用户要求4mA~20mA标准输出时，接线端子OUT+\OUT—分别为输出信号正、信号负（如下图）。
（3）端子L\N\大地符号接十点AC220V的火线、零线、和大地线。
端子备电的24V、GND接备电模块的+24V、GND（带有备电模块的情况下）。
<6>﹛﹛﹛六、操作使用说明探测器和控制器安装完毕后，检查电源线及各接线端子连线准确无误，报警、控制性能灵敏可靠后，可投入使用。
1、上电预热状态开机液晶屏全部显示，电源/运行指示灯亮，系统进入预热状态大约30秒后，系统预热完毕，进入正常监控状态，如图1。
<7>2、监控状态系统监控状态分为：正常监控状态、浓度报警状态、故障报警状态2.1正常监控状态在本状态下，系统主电工作，电源灯亮，时钟，气体浓度值数字、光柱同步显示（如图1）2.2当检测现场有气体泄漏时，液晶屏幕上对应探测器的浓度值开始变化，当浓度达到报警设定值时，控制器会发出浓度报警音，面板上的报警灯亮，启动对应的联动装置，报警状态锁定，按“消音”键可清除报警声音。
报警时，液晶屏幕上能够实时地显示气体浓度及报警状态，如图2所示。
报警后系统自动记录报警信息以备查询。
<8>当事故解除后，通过《复位操作》解除报警锁定，系统回到正常检测状态。
2.3故障报警状态2.3.1通讯故障★当控制器与探测器之间的信号线或电源线正极开路时，对应屏幕上显示故障类型01，同时系统故障灯亮、故障声音响。
★当控制器和探测器之间的电源线正极与信号线短路或电源线负极开路时，对应液晶屏幕上显示故障类型02，同时系统故障灯亮、故障声音响。
2.3.2主/备电故障（注：带有专用备电的情况下，此判断才有意义）★当主电断路，备电工作时，对应液晶屏幕上显示故障类型03，同时故障灯亮、备电图标显示、故障声音响。
★当备电断路，主电工作时，对应液晶屏幕上显示故障类型04，同时故障灯亮、故障声音响★当主电掉电、备电工作时，若备电低于系统设定的电压值，发出故障声音响。
★当主电工作且备电充电电路短路时，对应液晶屏幕显示故障类型05，故障灯亮、故障声音响。
★无主电无备电时，系统关机。
故障报警后系统自动记录故障信息以备查询。
当故障解除后，故障声音自动消失、故障指示灯自动熄灭。
<9> 3、功能选择状态进入功能操作必须输入正确密码（“消音”功能除外）。
3.1密码输入在正常监控状态下，依次按下自检—确认—复位—确认键，面板依次显示“111”、222”、333”、444”后系统进入功能选择状态。
（注：以下任何操作均在功能选择状态下开始执行。
）3.1.1”显示，按“确认“键，按“选择”键到“”按“确认”键，屏幕显示“Lch”（低报常输出）字样，低报警灯亮，启动低报联动装置（注：无通讯故障情况下，才能进行此操作）3.1.2”显示，按“确认”键，按“选择”键到“”按“确认”键，屏幕显示“Hch”（高报常输出）或“Hsh”（高报瞬间输出）字样，高报警灯亮，启动高报联动装置。
