绕组接线与电机旋转方向

电动机内部接线原理
电动机的内部接线原理主要涉及绕组和转子之间的连接。

以下是电动机内部接线原理的简要说明：
绕组：电动机的绕组是线圈的集合，它们被绕在定子铁芯上。

这些线圈分为极相组，每个极相组包含几个线圈。

根据电动机的极数，绕组的连接方式会有所不同。

转子：电动机的转子由铁芯和绕组组成，它们位于电动机的旋转轴上。

转子的绕组也分为极相组，其连接方式与定子绕组相似。

接线原理：在电动机的接线原理中，定子绕组和转子绕组被连接在一起，形成一个完整的电气回路。

对于三相电动机，定子绕组由三相线（U、V、W）组成，而转子绕组则由两个引出线（M1和M2）组成。

连接方式：根据电动机的极数和接线方式，绕组的连接方式会有所不同。

对于两极电动机，定子绕组和转子绕组都是串联连接的。

对于四极和六极电动机，定子绕组是串联连接的，而转子绕组则是并联连接的。

工作原理：当电流通过定子绕组时，它会产生磁场。

这个磁场会与转子绕组相互作用，从而产生转矩，使电动机旋转。

随着电流的变化，磁场强度也会发生变化，从而改变电动机的转速。

简述三相异步电动机旋转方向改变的方法。

三相异步电动机是工业领域中常用的电动机类型之一，它的旋转方向对于工业生产来说至关重要。

有时候需要改变电动机的旋转方向，下面将介绍三种改变三相异步电动机旋转方向的方法。

方法一：改变电源端子接线方式
三相异步电动机的旋转方向取决于其电源端子的接线方式。

如果需要改变电动机的旋转方向，可以通过改变电源端子的接线方式来实现。

具体来说，可以将两组任意两个相序进行交换，即可改变电动机的旋转方向。

例如，将A相和C相以及B相和C相交换，可以实现电机的旋转方向改变。

方法二：改变定子绕组接线方式
除了改变电源端子的接线方式外，还可以通过改变定子绕组的接线方式来改变三相异步电动机的旋转方向。

这种方法需要在维护电机时进行，需要将电机拆开并重新接线。

具体来说，需要将定子绕组的两个相序进行交换，即可实现电机旋转方向的改变。

方法三：使用交流变频器
使用交流变频器可以实现三相异步电动机旋转方向的改变，同时还可以实现电机的调速功能。

交流变频器可以改变电源端子提供的电压频率，从而改变电机的旋转速度和旋转方向。

交流变频器可以根据需要实现电机的正反转控制，非常方便实用。

综上所述，以上三种方法都可以实现三相异步电动机旋转方向的改变，具体方法选择要根据实际情况进行选择。

需要注意的是，在进行电机旋转方向改变的时候，要特别小心，以免对电机造成不必要的损坏。

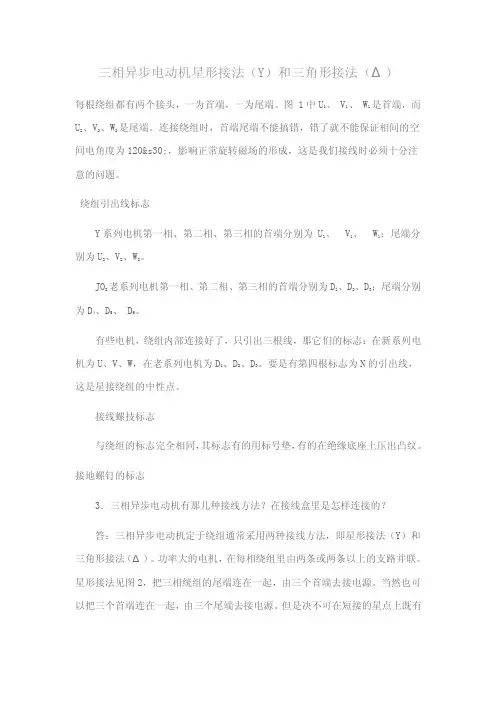

三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。

图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。

连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。

绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。

JO2老系列电机第一相、第二相、第三相的首端分别为D l、D2、D3；尾端分别为D4、D5、 D6。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。

要是有第四根标志为N的引出线，这是星接绕组的中性点。

接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。

接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。

功率大的电机，在每相绕组里由两条或两条以上的支路并联。

星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。

当然也可以把三个首端连在一起，由三个尾端去接电源。

但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。

三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。

同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。

一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。

无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。

电机学简答题一、他励直流电动机的调速？答：①改变电枢电压U②改变励磁电流Ⅰf，即改变磁通φ③电枢回路串入调节电阻二、并励发电机的自励条件?答：①电机必须有剩磁②励磁绕组的接线与电枢旋转方向必须正确配合，以使励磁电流产生的磁场方向与剩磁方向一致③励磁回路的电阻应小于与电机运行转速相对应的临界电阻三、什么叫电枢反映？电枢反应对气隙磁场有什么影响？答：电机负载运行，电枢绕组中有了电流，电枢电流也产生磁动势称为电枢磁动势，电枢磁动势的出现，必然会对空载时只有励磁磁动势单独作用所产生的磁场有一定影响，我们把电枢磁动势对励磁磁动势所产生的磁场的影响成为电枢反应，电枢磁动势也称为电枢反应磁动势影响：①使气隙磁场发生畸变②使物理中性线位移③在磁场饱和的情况下，呈现一定的去磁作用四、三相异步电动机的调速方法答：①变极调速②变频调速③降低定子电压调速④绕线式三相异步电动机电动势转子回路串电阻调速⑤三相异步电动机的串级调速及双馈调速⑥电磁转差离合器调速五、绕线式三相异步电动机的起动方法？答：①转子串频敏变阻器起动②转子串电阻分级起动六、三相鼠笼异步电动机的降压起动方法？答：①定子串接电抗器起动②Y-Δ起动③接自耦变压器（起动补偿器）降压起动④软启动七、异步电动机的基本工作原理？答：异步电动机运行时，定子绕组接到交流电源上，转子绕组自身短路，由于电磁感应的关系，在转子绕组中感应电动势产生电源，从而产生电磁转矩，所以异步电机又叫感应电机八、变压器是根据什么原理进行电压转换的？变压器的主要用途有哪些？原理：变压器是一种静止的电器设备，它利用电磁感应原理，把一种电压等级的交流电能转换成频率相同的另一种电压等级的交流电能。

用途：变压器是电力系统中实现电能的经济传输，灵活分配和合理使用的重要设备，如：电力变压器九、三相异步电动机的制动方式？①能耗制动②反接制动③倒拉反接制动④回馈制动十.变压器理想并联运行的条件有哪些？答：○1各变压器高、低压边的额定电压分别相等，即各变压器的变比相等；○2各变压器的联结组相同；○3各变压器的短路阻抗标幺值Zk*相等，且短路电抗与短路电阻之比相等。

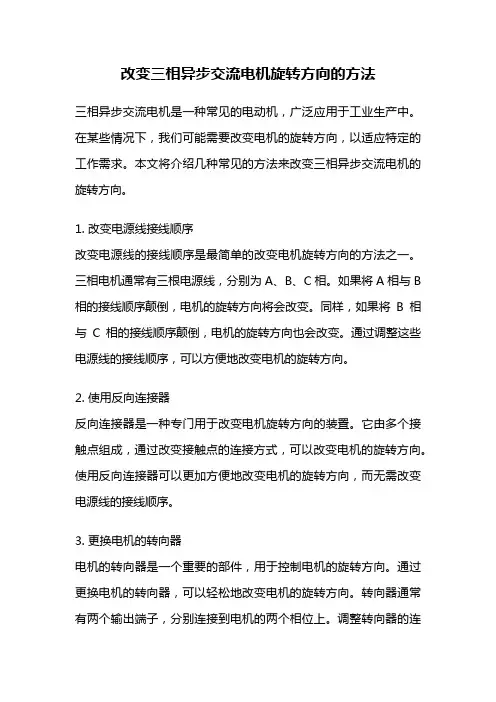

改变三相异步交流电机旋转方向的方法三相异步交流电机是一种常见的电动机，广泛应用于工业生产中。

在某些情况下，我们可能需要改变电机的旋转方向，以适应特定的工作需求。

本文将介绍几种常见的方法来改变三相异步交流电机的旋转方向。

1. 改变电源线接线顺序改变电源线的接线顺序是最简单的改变电机旋转方向的方法之一。

三相电机通常有三根电源线，分别为A、B、C相。

如果将A相与B 相的接线顺序颠倒，电机的旋转方向将会改变。

同样，如果将B相与C相的接线顺序颠倒，电机的旋转方向也会改变。

通过调整这些电源线的接线顺序，可以方便地改变电机的旋转方向。

2. 使用反向连接器反向连接器是一种专门用于改变电机旋转方向的装置。

它由多个接触点组成，通过改变接触点的连接方式，可以改变电机的旋转方向。

使用反向连接器可以更加方便地改变电机的旋转方向，而无需改变电源线的接线顺序。

3. 更换电机的转向器电机的转向器是一个重要的部件，用于控制电机的旋转方向。

通过更换电机的转向器，可以轻松地改变电机的旋转方向。

转向器通常有两个输出端子，分别连接到电机的两个相位上。

调整转向器的连接方式，即可改变电机的旋转方向。

在更换电机的转向器时，需要确保新的转向器与原有的电机兼容，以保证电机的正常运行。

4. 使用变频器变频器是一种能够调节电机转速的装置，同时也可以改变电机的旋转方向。

通过调节变频器的参数，可以改变电机的供电频率和相位，从而改变电机的旋转方向。

使用变频器可以精确地控制电机的旋转方向和转速，适用于对电机性能要求较高的场合。

5. 调整电机的绕组连接方式电机的绕组连接方式也会影响电机的旋转方向。

在三相异步交流电机中，绕组通常采用星形连接或三角形连接方式。

如果将星形连接方式改为三角形连接方式，电机的旋转方向将会改变。

通过调整电机的绕组连接方式，可以改变电机的旋转方向，但需要注意调整后的连接方式是否符合电机的额定工作条件。

总结起来，改变三相异步交流电机旋转方向的方法有：改变电源线接线顺序、使用反向连接器、更换电机的转向器、使用变频器和调整电机的绕组连接方式。

电容运转式单相异步电动机旋转方向的方法引言电容运转式单相异步电动机是一种常见的电动机类型，广泛应用于家用电器、工业设备和农业机械等领域。

在实际应用中，有时会需要改变电动机的旋转方向，本文将介绍电容运转式单相异步电动机旋转方向的方法。

电容运转式单相异步电动机的原理电容运转式单相异步电动机是一种通过改变电动机的电容来改变电动机的旋转方向的方法。

它的工作原理基于单相异步电动机的旋转磁场与电容的相位差，通过改变电容的接线方式，可以改变电动机的旋转方向。

电容运转式单相异步电动机旋转方向的方法方法一：改变电容的接线方式1.首先，确保电动机已经停止运转，并断开电源。

2.找到电动机上的电容接线端子，通常有两个或三个端子。

其中一个端子标有C，代表电容的接线点。

3.如果电动机的旋转方向需要改变为顺时针方向，将电容的C端子与电动机的起动绕组接线端子相连。

如果电动机的旋转方向需要改变为逆时针方向，将电容的C端子与电动机的运行绕组接线端子相连。

4.确保电容的其他端子与电动机的其他绕组接线端子正确连接。

5.重新接通电源，启动电动机，观察电动机的旋转方向是否符合要求。

方法二：更换电容1.首先，确保电动机已经停止运转，并断开电源。

2.找到电动机上的电容，通常位于电动机的外壳上或附近。

3.拆下原有的电容，并将其参数记录下来，包括容量、电压等级和引线接线方式。

4.根据需要改变的旋转方向，选择合适的电容进行更换。

通常，电容的容量需要根据电动机的功率和额定电流进行选择，以保证电动机的正常运行。

5.将新的电容正确地安装在电动机上，注意引线的接线方式要与原有的电容一致。

6.确保电容的引线与电动机的绕组引线正确连接。

7.重新接通电源，启动电动机，观察电动机的旋转方向是否符合要求。

注意事项1.在进行电容运转式单相异步电动机旋转方向的改变时，务必断开电源，以确保安全。

2.在更换电容时，要选择合适的电容参数，以保证电动机的正常运行。

3.如果对电动机的旋转方向不确定，可以通过试验方法进行确认，具体方法可以参考电动机的说明书或咨询专业人士。

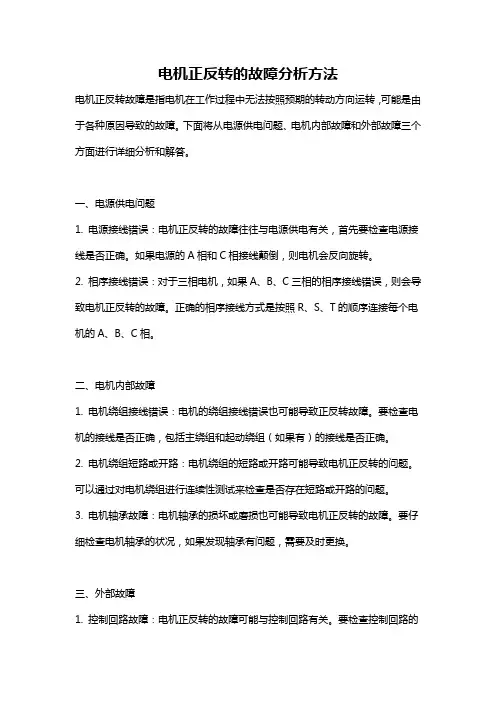

电机正反转的故障分析方法电机正反转故障是指电机在工作过程中无法按照预期的转动方向运转，可能是由于各种原因导致的故障。

下面将从电源供电问题、电机内部故障和外部故障三个方面进行详细分析和解答。

一、电源供电问题1. 电源接线错误：电机正反转的故障往往与电源供电有关，首先要检查电源接线是否正确。

如果电源的A相和C相接线颠倒，则电机会反向旋转。

2. 相序接线错误：对于三相电机，如果A、B、C三相的相序接线错误，则会导致电机正反转的故障。

正确的相序接线方式是按照R、S、T的顺序连接每个电机的A、B、C相。

二、电机内部故障1. 电机绕组接线错误：电机的绕组接线错误也可能导致正反转故障。

要检查电机的接线是否正确，包括主绕组和起动绕组（如果有）的接线是否正确。

2. 电机绕组短路或开路：电机绕组的短路或开路可能导致电机正反转的问题。

可以通过对电机绕组进行连续性测试来检查是否存在短路或开路的问题。

3. 电机轴承故障：电机轴承的损坏或磨损也可能导致电机正反转的故障。

要仔细检查电机轴承的状况，如果发现轴承有问题，需要及时更换。

三、外部故障1. 控制回路故障：电机正反转的故障可能与控制回路有关。

要检查控制回路的接线是否正确，电机启停按钮、接触器和断路器等元件是否正常工作。

2. 电机启动器故障：电机启动器的故障也可能导致电机正反转的问题。

可以通过检查启动器元件的工作状态来排除故障。

3. 控制信号错误：电机正反转的故障还可能是由于控制信号的错误引起的。

要检查控制信号的传输是否正常，以及控制设备是否正确设置。

对于电机正反转的故障，我们可以采取以下方法进行故障排除和修复：1. 仔细检查电源接线和相序接线是否正确。

2. 检查电机绕组接线是否正确，并进行连续性测试，查找可能存在的短路或开路问题。

3. 检查电机轴承的状态，如有问题及时更换。

4. 检查控制回路的接线和元件工作状态。

5. 检查电机启动器和控制信号的传输是否正常。

6. 如果以上方法无法解决问题，可以请专业人员进行更深入的故障分析和修复。

三相异步电动机正反转控制电路原理一、引言二、三相异步电动机的结构与工作原理三相异步电动机由转子和定子组成。

转子是通过绕在铁心上的绕组与定子的磁场相互作用而转动的，定子则是通过交流电源提供的电流产生磁场。

在正常工作时，通过交流电源提供的三相交流电，定子上的绕组产生旋转磁场，转子中的导体感受到磁场的作用力而转动起来。

正转控制电路实际上是控制定子绕组的相序，使得定子产生一个顺时针方向的旋转磁场。

这样，转子中的导体就会被磁场的作用力吸引，产生转动。

电源通过接触器K1、K2分别接通R、S两相的接线板，使得电流通过电动机的两个定子绕组。

K3、K4是控制按钮，按下按钮K3和K4，使得接触器K1、K2动作。

当K1闭合，S相接通；当K2闭合，R相接通。

这样，电动机的两个定子绕组就可以依次接通，形成一个顺时针方向的旋转磁场。

电源通过接触器K1、K2分别接通R、S两相的接线板，使得电流通过电动机的两个定子绕组。

K4、K5是控制按钮，按下按钮K4和K5，使得接触器K1、K2动作。

当K1闭合，R相接通；当K2闭合，S相接通。

这样，电动机的两个定子绕组就可以依次接通，形成一个逆时针方向的旋转磁场。

而按钮K5可以将定子绕组的相序进行交换，使得电动机的旋转方向发生变化。

五、结论通过设计相应的正反转控制电路，可以实现三相异步电动机的正反转。

正转控制电路主要通过控制定子绕组的相序，使得定子产生一个顺时针方向的旋转磁场；反转控制电路则通过交换定子绕组的相序，使得电动机的旋转方向发生变化。

这些电路主要由电源、接触器、热继电器、控制按钮、接线板和电动机等组成。

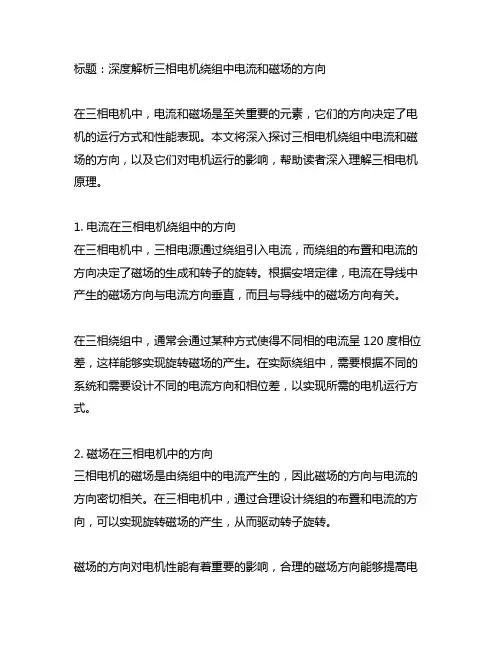

标题：深度解析三相电机绕组中电流和磁场的方向在三相电机中，电流和磁场是至关重要的元素，它们的方向决定了电机的运行方式和性能表现。

本文将深入探讨三相电机绕组中电流和磁场的方向，以及它们对电机运行的影响，帮助读者深入理解三相电机原理。

1. 电流在三相电机绕组中的方向在三相电机中，三相电源通过绕组引入电流，而绕组的布置和电流的方向决定了磁场的生成和转子的旋转。

根据安培定律，电流在导线中产生的磁场方向与电流方向垂直，而且与导线中的磁场方向有关。

在三相绕组中，通常会通过某种方式使得不同相的电流呈120度相位差，这样能够实现旋转磁场的产生。

在实际绕组中，需要根据不同的系统和需要设计不同的电流方向和相位差，以实现所需的电机运行方式。

2. 磁场在三相电机中的方向三相电机的磁场是由绕组中的电流产生的，因此磁场的方向与电流的方向密切相关。

在三相电机中，通过合理设计绕组的布置和电流的方向，可以实现旋转磁场的产生，从而驱动转子旋转。

磁场的方向对电机性能有着重要的影响，合理的磁场方向能够提高电机的效率和输出性能。

对于三相电机设计和调试来说，磁场方向的合理控制至关重要。

3. 电流和磁场方向的综合影响三相电机绕组中电流和磁场的方向是相互关联的，它们共同决定了电机的运行方式和性能表现。

合理地控制电流和磁场方向可以实现理想的电机运行状态，提高电机的输出效率和性能表现。

在实际应用中，需要综合考虑电流和磁场方向对电机性能的影响，通过设计和调试合适的绕组和电流控制方案，最大限度地发挥电机的性能优势。

结论三相电机绕组中电流和磁场的方向对电机性能有着重要的影响，合理地控制它们的方向可以实现理想的电机运行方式。

通过深入理解电流和磁场的方向，我们可以更好地设计和调试三相电机，提高电机的性能和效率。

个人观点三相电机绕组中电流和磁场的方向是三相电机运行的关键元素，合理地控制它们的方向对电机性能有着重要的影响。

在实际应用中，需要深入理解电流和磁场的相互关系，通过合理的设计和调试来实现良好的电机运行状态。

步进电机的旋转方向和时序脉冲的关系步进电机旋转方向与内部绕组的通电方式有关。

现在常用的通电方式主要有三种：（1）三相单三拍：A-B-C-A；（2）三相双三拍：AB-BC-CA-AB；（3）三相六拍：A-AB-B-BC-C-CA-A；按以上顺序通电，步进电机正转，按相反方向通电，步进电机反转。

因此，生产时序脉冲的方法是：（1）利用单片机的P1.0，P1.1，P1.2分别控制三相步进电机的A，B，C 三相绕组；（2）根据控制模式写出控制模型；（3）控制模型的顺序向步进电机输入控制脉冲。

从通电方式的二进制数可以看出，步进电机每步进一步，高电平就向左或向右移一位。

所以，我们可以考虑借助累加器A来实现步进电机的通电，可以把一个时序字节放在累加器A中，在每个采样时刻累加器A左移或右移一位，经输出口输出。

为了弥补8位的不足，可以考虑加入进位标志位CY这样就可以把它看成是第九位，这样就能实现所需要的通电方式。

下面以三相单三拍和三相双三拍为例来研究累加器中时序字节的转移。

三相单三拍通电方式，可以考虑在类及其A中放置时序字节49H。

步数的确定电机固有步距角它表示控制系统每发一个步进脉冲信号，电机所转动的角度。

电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。

通常步进电机步距角β的一般计算按下式计算。

β=360°/（Z·m·K）式中β―步进电机的步距角；Z―转子齿数；m―步进电动机的相数；K―控制系数，是拍数与相数的比例系数步进电机的相数是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。

电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
