电视色同步信号

电视三大系统介绍PALNTSCSCAMPAL、NTSC和SECAM是世界上最著名的电视系统，它们分别由不同的国家或地区采用。

在这里，我们将为您详细介绍PAL、NTSC和SECAM系统。

1. PAL（Phase Alternating Line）系统：PAL系统最初由德国人发明，在1967年成为国际标准。

PAL系统是一种彩色电视和视频传输的制式。

它主要在欧洲、亚洲和澳大利亚使用。

PAL系统的特点如下：分辨率：PAL系统使用625行分辨率，有效像素为576行。

帧率：PAL系统使用场制，每秒25个场。

每个场由两个半帧组成。

色彩编码：PAL系统采用YUV色彩空间，其中Y表示亮度信号，U和V表示色差信号。

同步信号：PAL系统使用相位差异线来传输同步信号，确保准确的图像复现。

优点：PAL系统具有较高的图像质量和稳定性，能够提供较准确的色彩还原。

缺点：PAL系统的帧率较低，可能导致在快速运动的图像中出现模糊。

NTSC系统最初由美国人发明，在1941年成为美国的电视制式标准。

它目前主要在北美、日本和一些南美国家使用。

NTSC系统的特点如下：分辨率：NTSC系统使用525行分辨率，有效像素为486行。

帧率：NTSC系统使用场制，每秒29.97个场。

每个场由两个半帧组成。

色彩编码：NTSC系统采用YUV色彩空间，其中Y表示亮度信号，U和V表示色差信号。

同步信号：NTSC系统使用菲尔德、线和色搐来传输同步信号，确保准确的图像复现。

优点：NTSC系统具有较高的帧率，能够在快速运动的图像中提供较好的模糊效果。

缺点：NTSC系统的频域带宽较窄，可能导致图像细节的丢失，色彩还原相对不准确。

3. SECAM（Système Électronique Couleur Avec Mémoire）系统：SECAM系统最初由法国人发明，在1967年成为法国的电视制式标准。

它目前主要在法语国家和前苏联地区使用。

电视原理之彩色电视信号的传输彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

在彩色电视信号中，这三种基本色会被用来产生亮度信号（Y）和色度信号（I、Q）。

其中，亮度信号表示图像的亮暗程度，而色度信号则表示图像的颜色信息。

接下来，这些信号需要经过编码处理。

编码的目的是将亮度信号和色度信号转换为数字信号，以方便传输和解码。

通常采用的编码方式包括PAL（相位选择性调制）和NTSC（美国全国电视系统委员会）等。

PAL编码是一种利用相位差来实现彩色图像传输的编码方式。

具体来说，亮度信号和色度信号会分别进行调制，并按照固定的相位差关系相加。

这种相加的方法可以在接收端恢复出亮度信号和色度信号，以还原出彩色图像。

NTSC编码是一种将亮度信号和色度信号分开传输的编码方式。

在NTSC编码中，亮度信号会直接传输，而色度信号则经过颜色子载波的调制后传输。

接收端通过解码器将亮度信号和色度信号重新合成，从而得到彩色图像。

最后，接收端需要对传输过来的信号进行解码处理。

解码的目的是将数字信号转换为模拟信号，以还原出原始的彩色图像。

解码器会根据编码方式和参数对信号进行处理，并通过反向的调制和解调过程将信号转换为模拟信号。

总的来说，彩色电视信号的传输涉及到转换、编码和解码等过程。

通过这些处理，彩色电视信号可以被有效地传输和还原，以呈现出清晰、准确的彩色图像。

这为我们提供了丰富多彩的观影体验。

彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

电子与通信技术：电视机原理1、问答题说明如何将彩色全电视信号按其构成特点逐一分离？正确答案：利用频率分离法，将视频低端的亮度信号、复合同步信号与高端的色度信号和色同步信号分开；用幅度分离法将复合同步信号与亮度（江南博哥）信号与开；用时间分离法，将色度信号和色同步信号分开；用频率和相位双重分离法，将色度信号中的互相正交的V与U信号分开。

2、单选混频电路的核心是（）器件。

A、线性B、非线性C、温度补偿D、稳压正确答案：B3、单选彩色的色调指的是颜色的（）。

A．种类B．深浅C．亮度D．A与B正确答案：A4、多选彩色电视信号编码器中，经编码后三基色信号变为（）。

A．U-YB．R-YC．G-YD．B-YE．Y正确答案：B, D, E5、判断题同步分离电路出现故障时，会造成行、场不同步现象正确答案：对6、名词解释残留边带正确答案：图像信号经过调幅，在载频两边出现两个对称的边带，这两个边带的结构相同，都是传送同一信息。

因此在发射时设法抑制其中一个边带，只发送另一个边带。

由于采用滤波器彻底滤掉一个边带、完好保留另一边带是不可能的，为了保留一个完整边带，只好将另一边带滤去大部分，残留一小部分。

称残留边带。

7、名词解释色度通道正确答案：从彩色全电视信号中取出色度信号（包括色同步信号），然后经过放大处理和解码，还原三基色信号的电路。

8、名词解释彩色钟正确答案：不同色调的矢量处在平面不同位置上，可以用不同方位表示不同色调，称该色度信号矢量图为彩色钟。

9、判断题为分离色度信号的U与V两个分量，延时解调电路中应有直通信号和延时信号两个信号。

正确答案：对10、填空题全电视信号中幅度最高的是（）信号，幅度为最高幅度的75%的消隐信号和图像中的黑电平。

正确答案：复合同步11、单选轮廓校正电路的作用是（）。

A、提高视觉清晰度B、减少色调失真C、改善色饱和度D、提高背景亮度正确答案：A12、填空题我国电视制式标准下，1帧有（）行，实际只显示（）行，1秒钟传送（）帧，1帧又分（）场正确答案：625、575、25、213、多选PAL制解码器与NTSC制解码器相比，增加了（）等部分电路。

一、简单题1、PAL制彩色电视视频信号有哪些成分？各有什么作用？彩色全电视信号是由亮度信号、色度信号、复合消隐信号、复合同步信号、色同步信号组成。

亮度信号——传递图像的是亮度信息，这个信号被黑白电视接受后可重现黑白图像；色度信号——传递图像的色度信息；消隐信号——用以消除行，场回归线的干扰（使电子束回归时截止以消除回归痕迹的信号）同步信号——保证图像行、场稳定接收；色同步信号——传送彩色副载波的相位信息及识别信息，提供接收机恢复副载波的基准，提供V信号中NTSC行和PAL行的识别信号。

2、高频调谐器有哪些主要作用？高频调谐器主要含高放、本振、混频三部分。

其主要作用为选择、放大所接收的微弱信号，抑制干扰信号，并进行频率交换，输出固定的载频分别为38MHz和31.5MHz的图象中频和第一伴音中频信号。

3、什么是负极性调制，负极性的调制的优点是什么？负极性调制是以负极性的图象信号调制高频载波。

图像越亮，信号的电平越低。

即图像的信号幅度越大，图像就越黑，外来干扰引起的幅度突增表现为暗点，人眼识别不太明显，故其抗干扰能力强。

4、亮度、色差与基色信号之间有何种关系？为什么彩色电视系统中不选用基色信而选用色差信号作为色度信号？基色信号（R、G、B）=亮度信号（Y）+色差信号（R-Y、B-Y、G-Y）；原因：1、兼容性好；2、能够实现恒定亮度传输（原理）；恒定亮度原理—亮度信号只携带亮度信息，色差信号只携带色度信息。

亮度的恒定：由于传输系统是线性的，色差信号在传输过程中所引入的干扰，会在合成亮度信号时互相抵消，因此保证了亮度的恒定。

采用恒定亮度传输的原因：色通道引入的干扰不会干扰亮度通道（人眼对亮度变化的敏感度高于色度变化）。

3、有利于高频混合；高频混合原理——用窄带（0~1.3MHz）传输真实的色度信号，图像的高频部分即细节部分均由Y信号代替混合重现的原理。

这样既满足了人眼分辨力的要求，又减少了亮色之间的干扰。

显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。

在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。

彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。

亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。

伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。

在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。

PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。

图 ３ 按集成的中间件分类的机顶盒
件的机顶盒、支持硬盘带录像功能的机顶盒、高清机顶 盒、双向回传机顶盒等。
（５）按照分辨率，数字机顶盒可分为标准清晰度 （ＳＤＴＶ）机顶盒、高清晰度（ＳＤＴＶ）机顶盒。 !
分量与 ＮＴＳＣ 制相同，Ｖ 分量则逐行倒相 １８０°）。中国、 号每行连续传送，而由色差信号调频形成的色度信号
（ １） Ｎ
ｆｐ
ｆｓ
ＮＴＳＣ 制是世界上第一种兼容性彩色电视制式，于
图 １０ 残留边带射频电视信号的频谱示图
１９５３ 年 在 美 国 研 制 成 功 。 ＮＴＳＣ 是 英 文 Ｎａｔｉｏｎａｌ ＴｅｌｅｖｉｓｉｏｎＳｙｓｔｅｍ Ｃｏｍｍｉｔｔｅｅ［（美国）国家电视制式
彩色电视的制式可按以下两种方式进行分类。
同步信号上（ＰＡＬ 制色度信号由 Ｕ、Ｖ 分量组成，其中 Ｕ
１８ （ 总 ２４２ 页 ） 家电检修技术 ＜ 资料版 ＞２００８ 第 ５ 期
有线电视机顶盒的 技 术 壁垒及 分 类
"何向阳
１． 机顶盒的技术壁垒
（１）数字电视属于新兴行业，与传统产业不同，由
于各地网络采用加密方式不同，开展的业务不同，个性
者
线等选择 ２～４ 个厂家授权提前 ｌ～２ 年介入开发，只
天
有获准的厂家才有资格开发。
地
（３）有些 ＣＡ（条件接收）厂家对机顶盒厂家有一定
选择性，而且入门费较高，只有有实力的厂家才有资格
去集成。
（４）数字电视技术发展非常迅速。只有重视数字电
视研发投入的企业，不断研发和推出新产品，才能保持
领先地位。
进入数字电视行业的市场壁垒除了由于该产业所
学 由于视频信号有 ６ ＭＨｚ 的频带宽度，调幅的结果

1、取出亮度信号： ①滤除色度信号—4.43MHZ陷波器。 ②保留色度信号，经延迟放大后加于 矩阵电路。 2、取出色度信号： 用中心频率为4.43MHZ，带宽为2.6MHZ 的带通滤波器取出色度信号。 3、分离色度信号中的正交分量FU与 ±FV—梳状滤波器。
4、同步解调取出两个色差信号经矩阵 电路得到三基色信号。
所以要压缩视频信号幅度，只能 压缩色度信号，而使亮度信号幅度 保持不变，接收机中将色度信号按 比例放大，不会影响彩色效果。 3、压缩系数： 国标规定彩视频信号电平1.33～ 0.33据此，经推导，求出 R-Y的压缩系数=0.877 B-Y的压缩系数=0.493
二、NTSC制全电视信号 1、组成： 亮度信号、已调色度信号、行同步 行消隐信号、场同步、场消隐信号 色同步信号。 2、波形图：如图3—15所示。
3、特点：
①优点：兼容性好，电路简单，图像 质量高。 ②缺点：相位（色差信号里的色调信 息）敏感性高。 采用75%幅度，100%饱和度信号。 黄、青视频幅与白一样。 整体同黑白一样。
3-5
PAL制及其编、解码过程。
一、彩色画面的失真： 1、亮度失真—改变景物的层次。 由Y决定。 2、色饱和度失真—改变彩色的深浅。 由F=√U2+V2决定。 3、色调失真—改变彩色的颜色。 由Q=arc tan V/U决定 影响最大的是颜色失真，即相位失真。
2、逐行倒相的色度信号矢量图：
V
F=Usinwsct±Vcoswsct
U
或F=Fmsin(wsct±Q) Fm=√U2+V2 Q=arc tan V/U 彩条矢量逐行倒相信号的矢量图 如图3—17（b)所示。
3、原理框图：
F +
U U平衡调幅器

0
矢量表示法
f MHz 6
例：红色 R＝1 B＝0 G＝0 Y＝0.3
V＝0.877（R－Y）＝0.877X0.7≈0.6139
U＝0.493（B－Y）＝0。493X（－0.3）≈－0.193
得
Fｍ＝0.63
tg 1 V tg 1 0.6139 103
U
0.193
V
Fｍ
0 －
F＝FU＋FV NTSC行
用电阻矩阵
黑白电视信号相同
5、图像载频、伴音载频与黑白电视信号相同。
接收彩色图像信号时
2 彩色广播电视系统为实现兼容采取的措施 －、接收机中设置亮度和色度两个通道
二、传送亮度信号Y和色差信号R－Y、B－Y
Y、R－Y、B－Y的获得方法
R摄像管 R
混合
R1
－Y
G摄像管 G R2
倒相
R－Y Y
－（R－Y） G－Y矩阵 －（G－Y）
接收端 R＝0.8、G＝0.309、B＝0.7 有彩色失真
Y＝0.3X08＋0.59X0309+0.11X0.7=0.5 不变
2、色差信号的波形
ER-Y
EB-Y
EG-Y
白黄青绿紫红兰黑
1
0
1
0
1
0
1 0 10 10 10
1
0.89
0.7 0.59 0.41
0.3
0.11
0.59 0.7
0
0 0.11
180° －90°
NTSC行 CbN
V
CbVN
平均相位 135°
平均相位 －135°
CbU
135° U
－135°
4.38μS 12μS

6
电 视 技 术
为了实现色差信号与亮度信号的频谱交叉，应该移动色差信号的 频谱，移动频谱的方法就是将色差信号调制在一个被称为副载波的交 流正弦波上。副载波的fs应按半行频的奇数倍进行选择，即fs=(2n1)fH/2，也就是说将fs选在亮度信号相邻主谱线nfH与(n-1)fH的中间位 置，才能实现色差信号频与亮度信号频谱的准确交叉。当n 取284时， fs=283.5fH=4.4296875MHz。
co s2 ω s t +
sin 2 ω s t +
12
电 视 技 术
（6）色同步信号
• 作用：是对接收机中的副载波振荡器进行锁相控制，以求得完全 同步。它在行消隐信号的后肩传送，由9-11个一小串副载波组成， 持续时间为2.26±0.23µ S，其振幅与行同步脉冲的振幅相同，相 位为180度。 13
三大彩色电视制式
NTSC制------正交平衡调幅 PAL制------逐行倒相正交平衡调幅 SECAM制------调频且轮行传送。
2
电 视 技 术
NTSC4.43制编码
• NTSC制是美国在1953年研制成功的一种兼 容彩色电视制式，NTSC是National Television System Committee（国家电视制式委员会）的 英文缩写。该制式对色差信号采用了正交平衡 调幅处理方法，又称正交平衡调幅制。 • NTSC4.43制是非标准NTSC制，主要用于 视频信号的相互交流，如录像机、影碟机等视 频信号。NTSC4.43制的场频为60Hz，行频为 15750Hz，彩色副载波频率为4.43MHz。
7
电 视 技 术
（4）平衡调幅 • 将色差信号对副载波进行调幅，这种调幅是 采用平衡调幅而不是采用普通调幅。平衡调幅 就是在普通调幅的基础上滤去载波成分。普通 调幅波的数学表达式: （U+1）Sinωst 平衡调幅波的数学表达式: USinωst。 平衡调幅就是色差信号U与副载波Sinωst相 乘，平衡调幅电路就是一个乘法电路。

4、 屏显文字选择：可在菜单中选择英文或中文的屏幕文字显示方式。
5、 超强接收功能：城市郊区、农村和边远地区普遍存在电视信号较弱的现象，具有超强接收功能的彩电设有弱信号放大电路，当把电视机设置在“超强接收”状态时，即可使弱信号电视节目也能够接收良好。
6、 防雷功能：在高频头接地处和电源开关处设置锯齿形防雷间隙和连接地线，使彩电具有防止雷击感应功能，起到一定的防雷作用。
彩色电视的基本结构
1、彩色电视接收机的内部电路主要由使显象管产生正常光栅的扫描系统和信号系统两大部分组成。
2、信号系统：高频调谐器（俗称“高频头” ）将接收的高频彩色全电视信号进行放大、混频，输出中频彩电全电视信号（包括视频信号和音频信号）其中的音频信号经过中频放大、鉴频、低频放大，通过扬声器放声。而视频信号则分两路输出，其中亮度信号Y通过视频放大器；另一部分的色度信号F通往色度信号解调器，解调出色差信号R-Y、G-Y和B-Y。Y、R-Y、G-Y、B-Y这四个信号通过矩阵电路，还原为三基色信号R、G、B，去调解彩色显象管的三个电子枪发出的电子束。
② 用户操作功能，用户调节电视机的音量、对比度等都是通过I2C来实现的。
③ 调试、维修功能，调整工厂菜单下的参数来调试整机各种图象参数，显得非常方便。
④ 生产自动化调整功能，有些专用的仪器利用I2C总线来自动调整白平衡和其它存贮的数据。
7、电视信号的制式及接收：电视接收机主要是用来接收电视台发射的全电视信号的，所谓全电视信号，是由视频信号（包括图象亮度信息的亮度信号和彩色信息的色度信号和色同步信号）、音频信号和行场扫描的同步信号通过处理后用不同的方式组合而成的综合信号。制式就是全电视信号的组成方式，不同国家和地区，全电视信号的组成方式不同，即电视制式不同。目前国际上彩色图象制式主要有三种，即PAL制（西欧、中国大陆、中国香港等使用）、NTSC制（美国、日本、中国台湾等使用）和SECAM制（俄罗斯和东欧等国使用）；国际上伴音制式主要有4种，即D/K制（6.5MHz，中国大陆等使用）、I制（6.0MHz，中国香港等使用）、B/G制（5.5MHz，东欧等使用）和M制（4.5MHz，美国、中国台湾等使用）；由这些不同的彩色图象制式和伴音制式进行组合，使目前国际上的电视制式约共有28种之多，但最常用的有17种。多制式彩电是指可以接收两种以上制式的彩电，而能接收任何国家制式（28种制式）的彩电，就称全制式彩电。我国大陆通常只需PAL-D/K接收功能及NTSC-M（AV）播放功能就能满足基本需求，而广东、福建等地则需要增加PAL-I或NTSC-M制的接收功能。

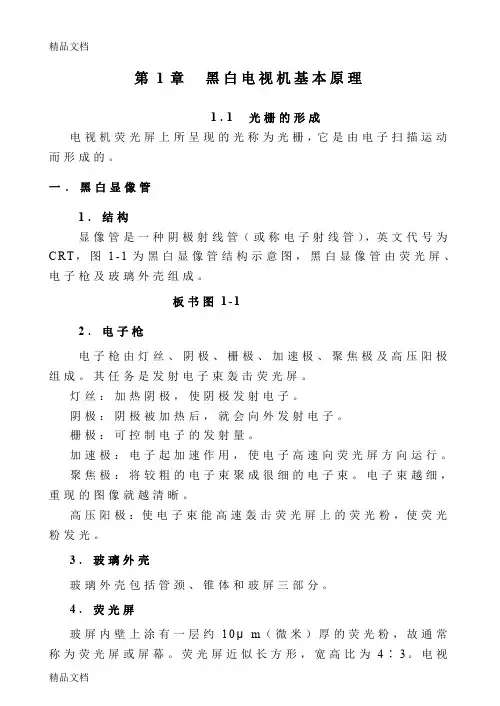

第1章黑白电视机基本原理1.1光栅的形成电视机荧光屏上所呈现的光称为光栅，它是由电子扫描运动而形成的。

一.黑白显像管1.结构显像管是一种阴极射线管（或称电子射线管），英文代号为C RT，图1-1为黑白显像管结构示意图，黑白显像管由荧光屏、电子枪及玻璃外壳组成。

板书图1-12.电子枪电子枪由灯丝、阴极、栅极、加速极、聚焦极及高压阳极组成。

其任务是发射电子束轰击荧光屏。

灯丝：加热阴极，使阴极发射电子。

阴极：阴极被加热后，就会向外发射电子。

栅极：可控制电子的发射量。

加速极：电子起加速作用，使电子高速向荧光屏方向运行。

聚焦极：将较粗的电子束聚成很细的电子束。

电子束越细，重现的图像就越清晰。

高压阳极：使电子束能高速轰击荧光屏上的荧光粉，使荧光粉发光。

3.玻璃外壳玻璃外壳包括管颈、锥体和玻屏三部分。

4.荧光屏玻屏内壁上涂有一层约10μm（微米）厚的荧光粉，故通常称为荧光屏或屏幕。

荧光屏近似长方形，宽高比为4∶3。

电视机的尺寸通常以荧光屏的对角线长度来计量。

二.电子扫描1.光栅的形成电子束未受任何外力作用时，它就在屏幕中心位置产生一个亮点。

如果让电子束在荧光屏上扫描就会形成光栅。

行扫描：电子束不断从左至右进行偏转称为行扫描（也称水平扫描）。

行扫描的结果会在屏幕上产生一条水平亮线。

场扫描：电子束不断从上至下进行偏转称为场扫描（也称垂直扫描）。

场扫描能在屏幕上产生一条垂直亮线。

实际中，电子束的两种扫描是同时进行的，且行扫描的速度远大于场扫描的速度，这样就在屏幕上形成一行接一行略向右下方倾斜的水平亮线，这些亮线合成为光栅。

2.逐行扫描电子从左至右，从上至下一行紧接一行地进行扫描叫逐行扫描。

每一行扫描均包含两个过程，即行正程和行逆程。

每一场扫描也由两个过程组成，即场正程和场逆程。

3.隔行扫描隔行扫描是一种先扫奇数行，再扫偶数行的扫描方式。

采用隔行扫描后，一帧（一幅）图像分两场扫完。

4.扫描参数的规定我国对电视扫描的参数规定如下：一帧图像的总行数为625行，分两场扫描，每一场总扫描行数为312.5行。

1、亮度与色差信号 （1）亮度信号：代表了景物的亮度信息。
方程： EY=0.30ER＋0.59EG＋0.11EB
产生方法：用矩阵电路实现。
第一章 广播电视基本原理
（2）色差信号： ①概念：从三基色信号中减去亮度信息。 ②色差信号的种类：
红色差信号： ER-Y=ER-EY=ER-(0.30ER＋0.59EG＋0.11EB)=0.70ER-0.59EG-0.11EB
F Fm sin(SCt )
振幅：Fm U 2 V 2 代表彩色色饱和度。
相位角： tg 1 V
代表彩色色调。
U
色度信号矢量图：
V
FV
F
Fm
o
φ
U
FU
③色差信号调幅及色度信号波形:
第一章 广播电视基本原理
第一章 广播电视基本原理 （3）色同步信号
①同步检波：接收机从色度信号F中解调出U、V色差信号 的过程。实现原理图如下：
青条：ER=0
EG=EB=1
EY青=0.59＋0.11=0.70
ER-Y =-0.59-0.11=-0.70
EB-Y=-0.59＋0.89=0.30
第一章 广播电视基本原理 色差信号的幅度压缩：防止彩色全电视信号幅度过大。
U=0.493EB-Y，V=0.877ER-Y
第一章 广播电视基本原理
2、色度信号 （1）正交平衡调幅：将ER-Y、EB-Y分别对频率相同、相
第一章 广播电视基本原理
教学目的： 1、了解色度信号的形成、色同步信号的作用等； 2、掌握彩色电视信号的种类及波形 。
教学重点： 1、色差信号、色度信号、色同步信号的作用、形成及波形； 2、彩色全电视信号的种类及波形。
教学难点： 色度信号及色同步信号的形成及作用。

电视原理（图像信号系统）原理思考题及答案11级图像信号系统原理思考题及答案本⽂档由黄纲、张鉴、黄鑫、李跃虎整理制作其中，有⼀些错误或不合理的地⽅，请⼤家批评指正。

第⼀章电视基础知识1、什么是像素？答：将⼀幅图分解为许多细⼩的局部单元，将这种⼩单元称为像素。

2、像素有多⼤？答：⼀幅图像的像素为有限⼤，有限多。

3、像素⼤的图像清楚，还是像素⼩的图像清楚？答：图像的像素越⼩，像素密度越⼤，图像清晰度越⾼，包含的信息量越多。

4、什么是⼀帧图像？答：⼀幅平⾯图像上所有像素的集合。

5、图像的清晰度与像素有什么关系？答：图像的像素越⼩，像素密度越⼤，图像清晰度越⾼，包含的信息量越多。

6、对图像进⾏扫描的作⽤是什么？答：传送图像。

7、⽤什么⽅法传送⼀幅图像？答：扫描、抽样。

8、什么是⼈眼的视觉惰性？答：⼈眼对亮度感觉的出现和消失有⼀个滞后时间（暂留时间），约0.05s ~ 0.2s，只要两幅间断图像的间隔时间⼩于这个时间，⼈眼就会感到画⾯是连续的，变化的也是连续的，不会有间断的感觉。

9、图像为什么会活动？答：只要按扫描的顺序还原每个像素，只要抽样速度⾜够快，⼈眼就能感觉到正常的活动图像。

10、怎样⽤静⽌图像产⽣出活动的图像？答：只要两幅间断图像的间隔时间⼩于0.05s ~ 0.2s，⼈眼就会感到画⾯是连续的，变化的也是连续的，不会有间断的感觉。

11、怎样传送活动图像？答：采⽤扫描抽样的⽅式获得图像信息，可以只⽤⼀个信号通道。

12、怎样将图像光信号变成图像电信号？答：摄像管：是将光信号转换成电信号的器件。

13、怎样从图像电信号还原出可见的图像？答：显像管：是将电信号还原成图像信号的器件，显像管因电⼦束打击荧光粉⽽发光。

14、扫描电⼦束的偏转是怎样被控制的？答：电⼦束偏转控制器：偏转线圈。

15、什么是扫描光栅？答：当⾏、场偏转线圈分别加有扫描电波时，电⼦束便在⽔平和垂直偏转⼒的共同作⽤下进⾏有规律的扫描，屏幕上变出现⼀条条有规律的亮线，这些亮线常被称为光栅。

彩色电视的基础知识
6．NTSC制解码原理 NTSC制解码主要是
正交解调，其原理方框 图如图1-29所示，其中 的两个同步解调器是乘 法器。解调器用的副载 波与调制器中的副载波 同频、同相。
彩色电视的基础知识
7．NTSC制的主要特点 （1）NTSC制解调解码电路简单，易于集成化。 （2）采用1/2行频间置，亮度和色度串色小，故兼容性 好。 （3）色度信号每行都以同一方式传送，不存在影响图像质 量的行顺序效应。 （4）传输系统引起的微分相位失真很敏感，存在着色度信 号的相位失真对重现彩色图像的色调的影响。NTSC制相位 失真容限必须在±12°以内。
彩色电视的基础知识
色差信号是指基色信号与亮度信号之差，即红色差信号 R-Y、绿色差信号G-Y、蓝色差信号B-Y。兼容制彩色电视系 统都选用R-Y和B-Y两个色差信号进行传输。
采用色差信号传送色度信号具有以下优点： （1）兼容效果好。 （2）传送黑白图像时，因R=G=B，则R-Y=0、B-Y=0， 个色差信号均为零，不会对亮度信号产生干扰。
彩色电视的基础知识
1.3 PAL制彩色电视 PAL制又称逐行倒相正交平衡调幅制，克服了NTSC制
相位失真敏感的缺点。我国采用PAL制。 1．逐行倒相克服相位敏感性
在正交平衡调幅制的基础上，发端把红色度分量FV逐行 倒相传送，这样，PAL制色度信号的表达式为
F=FU±FV=UsinωSCt±VcosωSCt =0.493(B-Y)sinωSCt±0.877( R-Y)VcosωSCt 不倒相的一行称为NTSC行，倒相的一行称为PAL行。对 FV的逐行倒相改善了相位失真，其改善过程用图1-30所示的 矢量表示。
，
arctg R Y
B Y
|F|——彩色的饱和度， φ——色调的大小，两者 合成色度信号F，矢量图 如图1-26（b）所示。

为零，所以坐标原点代表白色。
②三基色及三补色均可用垂直轴和水平轴的投影表示，也就
是可以用色差信号V、U表示，推广之，其它各种彩色均可这样
做，如图中的紫色。
③色差信号V、U本身也是一种色彩，V为红色偏紫；U为
蓝色偏紫。
（2-11）
由于两个压缩系数不一样，所以压缩后色度信号的幅度和相
角都与压缩前不一样，在接收机终端把这两个色差信号适当地放
大还原，以免失真。放大系数刚好是压缩后的倒数，即：
Kv=1/a=1/0.877=1.14
Ku=1/b=1/0.493=2.03
压缩后的彩条色差信号，和彩色视频信号电平值列在表2-3
信号同相，用虚线描出的包络与原调制信号反相。
5 C.对应调制信号为零的部分，平衡调幅波也为零，而且在调
制信号波形通过零电平转换极性（由正到负，或由负到正）之处，
平衡调幅波反相180 0。这说明平衡调幅波不但能反映调制信号振
幅（幅度），而且能反映调制信号的极性。
它们的关系是：调制信号倒相时，平衡调幅波也倒相。
的乘积。因此，平衡调幅也叫调制乘积，而平衡调幅器实际上是
一个乘法器。将图2-4（a）的调制波与（b）的载波逐点相乘，
就得到图（d）所示的平衡调幅波。
③平衡调幅波特点
由上述分析可知，平衡调幅波主要有以下几个特点
A.不含载波分量
包络里面的波形频率仍为载波频率，因为这正是ωs+Ω和ωs－Ω
的平均值。所以包络里的波形可以看作平衡调幅已调波的载波。
当然，载频实际上是没有的。
B.上下包络不再是调制信号的波形，而是两边频分量的差拍
波形，即为两边频之差。差拍频率为：（ωs+Ω）－（ωs－Ω）
=2Ω

色同步脉冲频率-概述说明以及解释1.引言1.1 概述概述：色同步脉冲频率是指用于调节图像处理设备中色彩显示和同步的一种技术。

它通过控制光栅刷新率和电子束扫描速度来实现对红、绿、蓝三原色的调节，从而达到更准确、更稳定的显示效果。

在现代图像处理技术中，对于色彩的准确还原和同步是至关重要的。

色同步脉冲频率作为一种重要的调节手段，可以优化显示器的性能，确保图像在不同设备上的一致性和稳定性。

本文将详细介绍色同步脉冲频率的定义和原理，以及其在图像处理中的应用。

进一步探讨影响色同步脉冲频率调节的因素，并提供相应的调节方法。

通过对色同步脉冲频率的研究，我们可以更好地理解如何在图像处理中实现更高质量的色彩表现和同步效果。

本文旨在为读者提供关于色同步脉冲频率的全面理解，以及为今后进一步研究和开发相关技术提供参考。

文章结构部分的内容可以包括以下几个方面的介绍：1.2 文章结构本文共分为引言、正文和结论三个部分。

引言部分首先概述了色同步脉冲频率的重要性和应用领域，然后介绍了文章的结构和目的。

正文部分主要包括三个部分：色同步脉冲频率的定义和原理、色同步脉冲频率在图像处理中的应用以及色同步脉冲频率的影响因素和调节方法。

在"2.1 色同步脉冲频率的定义和原理"部分，我们将详细介绍什么是色同步脉冲频率，包括其基本概念和工作原理。

我们将解释色同步脉冲频率在图像处理中的作用以及与其他相关概念的联系。

在"2.2 色同步脉冲频率在图像处理中的应用"部分，我们将探讨色同步脉冲频率在图像处理领域的具体应用。

我们将讨论其在彩色图像处理、视频处理、显示技术等方面的作用和优势，并结合实际案例进行说明。

在"2.3 色同步脉冲频率的影响因素和调节方法"部分，我们将研究影响色同步脉冲频率的因素，包括硬件设备、信号传输、图像质量等因素，并介绍调节这些因素来优化色同步脉冲频率的方法和技术。

结论部分将对文章的主要内容进行总结，并展望色同步脉冲频率的未来研究方向。
