cad教学课件创建图块、填充图案
- 格式：ppt
- 大小：263.50 KB
- 文档页数：5
下载文档原格式
合集下载
AutoCAD-201X基础教程第10章-图案与渐变色填充ppt课件
完整课件最新版
10
10.3.2 关联图案填充编辑
双击填案的图案，可以打开“图案填充”选项板进行图案编辑，如图所 示，或者执行Hatchedit命令，选择要编辑的图案，打开“图案填充编辑”对 话框进行图案编辑。
无论关联填充图案还是非关联填充图案，都可以在该对话框中进行编辑， 如图所示。使用编辑命令修改填充边界后，如果其填充边界继续保持封闭， 则图案填充区域自动更新，并保持关联性；如果边界不再保持封闭，则其关 联性消失。
完整课件最新版
15
10.4.2 填充壁灯渐变色
本实训要求填充壁灯图形，主要掌握渐变色填充的区域设定、渐变色的 选择及参数设置等具体应用，本例的效果如图所示。
【实例分析】
对图形进行渐变色填充，可以使用单色或双色渐变填充。在本实例中， 使用了单色渐变填充图形的操作。
完整课件最新版
16
10.5 思考与练习
完整课件最新版
5
10.2 填充图形
前面介绍了图案和渐变色填充的常用参数，下面将以具体的案例介绍对 图形进行图案和渐变色填充的具体操作。
完整课件最新版
6
10.2.1 填充图案
在填充图案的过程中，用户可以选择需要填充的图案。在默认情况下， 这些图案的颜色和线型将使用当前图层的颜色和线型。用户也可以在后面的 操作中重新设置填充图案的颜色和线型。
完整课件最新版
11
10.3.3 夹点编辑关联图案填充
和其他实体对象一样，关联图案填充也可以用夹点方法进行编辑。 AutoCAD将关联图案填充对象作为一个块处理，其夹点只有一个，位于填充 区域的外接矩形的中心点上。
如果要对图案填充本身的边界轮廓直接进行夹点编辑，可以执行 Ddgrips命令。在打开的“选项”对话框中选中“在块中显示夹点”复选框， 然后即可选择边界进行编辑，如图所示。
【教学课件】建筑CAD-图案填充
建筑CAD 5.1 图案填充
重难点
本节重点
图形填充参数设置； 填充方式中孤岛检测的应用。
本节难点
正确区分使用孤岛显示样式。
1
2
多彩CAD
同学们， CAD除了可以
绘制简单的二维建 筑图，还能绘制什 么呢？
1
3
其实…… 还可以这样:
温故而知新
你能运用学过的CAD知 识，或是课前微课自学 所知，绘制刚才的几幅 图形吗？
1
5
认识图案填充
作用
增加某区域意义 增加图像可读性
结构断面 建筑表面装饰纹理
1
6
C创建图案填充的方法有3种
1
单击“绘图”工具栏上的“图案填充”按钮
2
3
1
7
1
8
C创建图案填充的方法有3种
1
单击“绘图”工具栏上的“图案填充”按钮
2
选择“绘制”菜单→“图案填充”命令。
3
1
9
1
10
C创建图案填充的方法有3种
可创建新的边界
确定是否为用户定义图 案选用垂直于第一组平 行线的第二组平行线， 只有在用户类型中选择 “用户定义”时才能执 行
预览填充效果， 不合适可修改
点击打开隐藏菜单
控制是否检测内部闭合边界 选择填充区域
是否将填充边界以对象形式保留下来
图案填充时可忽略的最大间隙
位于一个封闭边界内的封闭区域
预定义填图案的选择
展开“样例”菜单，可选定填充区域， 是最常用的选择填充区域的方式
指定要填充的图形对象
拾取点
将光标移动到图 形中间的区域
选择 对象
将光标移动 到图形中间 的区域
单机鼠标左 键，对象无 任何提示
重难点
本节重点
图形填充参数设置； 填充方式中孤岛检测的应用。
本节难点
正确区分使用孤岛显示样式。
1
2
多彩CAD
同学们， CAD除了可以
绘制简单的二维建 筑图，还能绘制什 么呢？
1
3
其实…… 还可以这样:
温故而知新
你能运用学过的CAD知 识，或是课前微课自学 所知，绘制刚才的几幅 图形吗？
1
5
认识图案填充
作用
增加某区域意义 增加图像可读性
结构断面 建筑表面装饰纹理
1
6
C创建图案填充的方法有3种
1
单击“绘图”工具栏上的“图案填充”按钮
2
3
1
7
1
8
C创建图案填充的方法有3种
1
单击“绘图”工具栏上的“图案填充”按钮
2
选择“绘制”菜单→“图案填充”命令。
3
1
9
1
10
C创建图案填充的方法有3种
可创建新的边界
确定是否为用户定义图 案选用垂直于第一组平 行线的第二组平行线， 只有在用户类型中选择 “用户定义”时才能执 行
预览填充效果， 不合适可修改
点击打开隐藏菜单
控制是否检测内部闭合边界 选择填充区域
是否将填充边界以对象形式保留下来
图案填充时可忽略的最大间隙
位于一个封闭边界内的封闭区域
预定义填图案的选择
展开“样例”菜单，可选定填充区域， 是最常用的选择填充区域的方式
指定要填充的图形对象
拾取点
将光标移动到图 形中间的区域
选择 对象
将光标移动 到图形中间 的区域
单机鼠标左 键，对象无 任何提示
CAD基础第六章 填充图案面域和块PPT课件
第六章 填充图案、面域和块
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
2
一、面域和边界
❖ 面域是一种比较特殊的二维对象，是由封闭边界 所形成的二维封闭图形。
❖ 创建的面域是一个单独的实体。 1、面域的创建 主菜单：绘图→面域 工具栏：“面域”按钮 命令行：Region ➢ 面域以线框的形式显示出来，用户可以对面域进
❖ 命令执行方式：
▪ 命令行：Wblock（W）
❖ Wblock命令是一个特殊命令，下拉菜单和工具条上 都没有此项命令，只能从命令行中输入Wblock，回 车后弹出“写块”对话框。
❖ 该命令又叫块存盘，在必要的项目设置完成后，单 击“确定”按钮，即在磁盘上存储了一个图形块。16
3、块的插入
❖ 定义块的目的是为了应用，使用块插入命令可以 将先前定义好的图块插入到当前图形中。
➢ 如果块带有属性，在插入块的过程中，就可以 对块进行注释文字串。
❖ 命令的输入方式：
▪ 下拉菜单：修改→分解 ▪ 工具栏 ▪ 命令：EXPLODE
❖ 选取需要分解的块。单击鼠标右键结束对象选 择，块就分解成为多个图形独立元素对象。
18Biblioteka 5、块属性➢ 属性类似于商品的标签，用来描述块的某些特 征或对块进行说明，包含了图块所不能表达的 其他各种文本信息，是块的组成部分。
行移动、复制等操作，还可以用EXPIODE命令分解 面域，使其还原为原始图元对象。
3
❖ 面域（REGION）可由线段、多段线、圆、 圆弧、样条曲线等对象围成，但应保证相 邻对象间共享连接的端点，否则将不能创 建域。
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
2
一、面域和边界
❖ 面域是一种比较特殊的二维对象，是由封闭边界 所形成的二维封闭图形。
❖ 创建的面域是一个单独的实体。 1、面域的创建 主菜单：绘图→面域 工具栏：“面域”按钮 命令行：Region ➢ 面域以线框的形式显示出来，用户可以对面域进
❖ 命令执行方式：
▪ 命令行：Wblock（W）
❖ Wblock命令是一个特殊命令，下拉菜单和工具条上 都没有此项命令，只能从命令行中输入Wblock，回 车后弹出“写块”对话框。
❖ 该命令又叫块存盘，在必要的项目设置完成后，单 击“确定”按钮，即在磁盘上存储了一个图形块。16
3、块的插入
❖ 定义块的目的是为了应用，使用块插入命令可以 将先前定义好的图块插入到当前图形中。
➢ 如果块带有属性，在插入块的过程中，就可以 对块进行注释文字串。
❖ 命令的输入方式：
▪ 下拉菜单：修改→分解 ▪ 工具栏 ▪ 命令：EXPLODE
❖ 选取需要分解的块。单击鼠标右键结束对象选 择，块就分解成为多个图形独立元素对象。
18Biblioteka 5、块属性➢ 属性类似于商品的标签，用来描述块的某些特 征或对块进行说明，包含了图块所不能表达的 其他各种文本信息，是块的组成部分。
行移动、复制等操作，还可以用EXPIODE命令分解 面域，使其还原为原始图元对象。
3
❖ 面域（REGION）可由线段、多段线、圆、 圆弧、样条曲线等对象围成，但应保证相 邻对象间共享连接的端点，否则将不能创 建域。

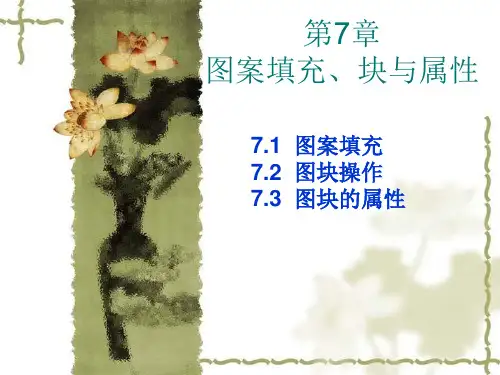

CAD 2024 第7章 图案填充、块与属性
❖ 1．执行方式
❖ 命令行：BEDIT
❖ 菜单：工具→块编辑器
❖ 工具栏：标准→块编辑器
“编辑块定义”对话框
❖ 快捷菜单：选择一个块参照。 在绘图区域中单击鼠标右键。选择“块编 辑器”项。
❖ 2．操作格式
❖ 命令: BEDIT↙
❖ 3．选项说明
❖ （1）块编写选项板
❖ ①“参数”选项卡：
❖ ②“动作选项卡：
❖ 标注图所示图形中的表面粗糙度符号。
标注表面粗糙度
7.2.6 动态块
❖ 动态块具有灵活性和智能性。用户在操作时可以轻松地更改图形中的动态 块参照。可以通过自定义夹点或自定义特性来操作动态块参照中的几何图 形。这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或 重定义现有的块。
❖ 例如，如果在图形中插入一个门块参照，编辑图形时可能需要更改门的大 小。
❖ 1．执行方式 ❖ 命令行：ATTEDIT ❖ 菜单：修改→对象→属性→单个 ❖ 工具栏：修改II→编辑属性 ❖ 2．操作格式 ❖ 命令: ATTEDIT↙ ❖ 选择块参照:
“编辑属性”对话框
“增强属性编辑器”对话框
“块属性管理器”对话框
“编辑属性”对话框
7.3.4 实例——属性功能标注阀 盖表面粗糙度
7.1.3 编辑填充的图案
❖ 利用HATCHEDIT命令可以编辑已经填充的图案。 ❖ 1．执行方式 ❖ 命令行：HATCHEDIT ❖ 菜单：修改→对象→图案填充 ❖ 2．操作格式 ❖ 执行上述命令后，AutoCAD会给出下面提示： ❖ 选择图案填充对象: ❖ 选取关联填充物体后，系统弹出如图所示的“图案填充编辑”对话框。
下3种填充方式实现对填充范围的控制： ❖ （1）普通方式： ❖ （2）最外层方式： ❖ （3）忽略方式：
CAD教案图案填充与

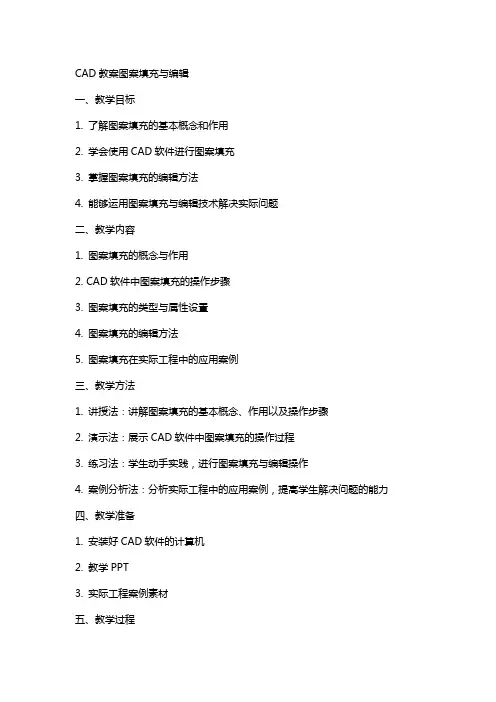

CAD教案图案填充与编辑一、教学目标1. 了解图案填充的基本概念和作用2. 学会使用CAD软件进行图案填充3. 掌握图案填充的编辑方法4. 能够运用图案填充与编辑技术解决实际问题二、教学内容1. 图案填充的概念与作用2. CAD软件中图案填充的操作步骤3. 图案填充的类型与属性设置4. 图案填充的编辑方法5. 图案填充在实际工程中的应用案例三、教学方法1. 讲授法：讲解图案填充的基本概念、作用以及操作步骤2. 演示法：展示CAD软件中图案填充的操作过程3. 练习法：学生动手实践，进行图案填充与编辑操作4. 案例分析法：分析实际工程中的应用案例，提高学生解决问题的能力四、教学准备1. 安装好CAD软件的计算机2. 教学PPT3. 实际工程案例素材五、教学过程1. 导入：介绍图案填充在工程设计中的重要性，激发学生的学习兴趣2. 讲解：讲解图案填充的基本概念、作用以及操作步骤3. 演示：展示CAD软件中图案填充的操作过程4. 练习：学生动手实践，进行图案填充与编辑操作5. 案例分析：分析实际工程中的应用案例，让学生了解图案填充与编辑技术的应用6. 总结：回顾本节课的重点内容，强调图案填充与编辑技术在工程设计中的作用7. 作业布置：让学生运用所学知识完成实际工程案例的图案填充与编辑六、教学延伸1. 介绍其他填充方式：如渐变色填充、图案填充交替等2. 讲解填充对象的选取方法：如单个对象、多个对象、选框选取等3. 演示如何设置填充边界：使用边界工具、手动绘制边界等七、填充属性设置1. 讲解填充图案的种类：如预定义图案、自定义图案等2. 介绍填充图案的属性设置：如线型、颜色、角度等3. 演示如何调整填充图案的属性：使用属性面板、修改图案文件等八、图案填充的编辑1. 介绍图案填充的编辑工具：如修剪、延伸、删除等2. 讲解如何使用编辑工具修改填充图案：选择编辑工具、指定编辑对象等3. 演示编辑填充图案的操作过程：如修改填充边界、调整填充比例等九、实际工程案例操作1. 分析实际工程案例需求：如填充地面、墙面等2. 讲解如何运用图案填充与编辑技术解决实际问题：选择合适的填充图案、设置填充属性等3. 演示实际工程案例的图案填充与编辑过程：如填充地面、墙面、门窗等十、课堂小结与作业布置1. 回顾本节课所学内容：图案填充的基本概念、操作步骤、属性设置、编辑方法等2. 强调图案填充与编辑技术在工程设计中的重要性3. 布置作业：让学生运用所学知识完成实际工程案例的图案填充与编辑，巩固所学内容十一、高级填充技巧1. 介绍高级填充功能：如填充渐变、填充混合等2. 讲解如何使用高级填充功能：选择填充类型、设置填充参数等3. 演示高级填充功能的操作过程：如创建渐变填充、混合填充等十二、填充对象的编辑与调整1. 介绍填充对象的编辑工具：如修剪、延伸、缩放等2. 讲解如何使用编辑工具调整填充对象：选择编辑工具、指定编辑对象等3. 演示编辑与调整填充对象的操作过程：如修改填充边界、调整填充比例等十三、图案填充的注意事项1. 讲解图案填充时的注意事项：如避免填充冲突、合理设置填充边界等2. 介绍解决填充问题的方法：如调整填充顺序、使用隔离边界等3. 分析常见的填充问题及其解决方法：如填充中断、重叠等十四、综合练习与实战1. 提供多个实际工程案例：如建筑设计、电路设计等2. 让学生运用所学知识进行图案填充与编辑操作：选择合适的填充图案、设置填充属性等3. 引导学生总结实战经验，提高解决问题的能力十五、课堂总结与作业布置1. 回顾本节课所学内容：高级填充技巧、填充对象的编辑与调整、注意事项及实战经验等2. 强调图案填充与编辑技术在实际工程中的应用价值3. 布置作业：让学生结合所学知识，完成实际工程案例的图案填充与编辑任务，巩固所学内容，提高实际操作能力重点和难点解析重点：1. 图案填充的概念与作用2. CAD软件中图案填充的操作步骤3. 图案填充的类型与属性设置4. 图案填充的编辑方法5. 图案填充在实际工程中的应用案例难点：1. 高级填充功能的应用，如填充渐变、填充混合等2. 填充对象的编辑与调整，如修剪、延伸、缩放等3. 图案填充时的注意事项，如避免填充冲突、合理设置填充边界等4. 解决填充问题的方法，如调整填充顺序、使用隔离边界等5. 实际工程案例的图案填充与编辑操作，提高解决问题的能力通过对本文的学习，学生可以掌握CAD软件中图案填充的基本操作，设置填充属性，编辑填充图案，并能够运用这些技术解决实际工程中的问题。

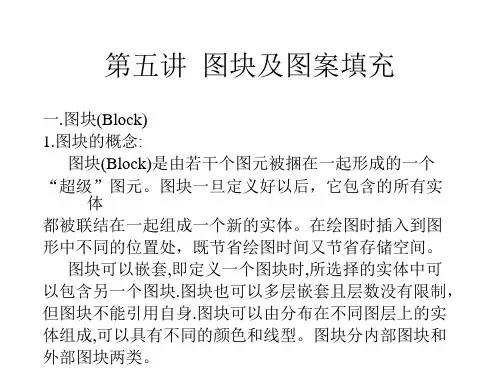

第五讲 图块及图案填充
2. 创建图块的目的: (1)建立图形库： 用户可将一些经常用到的标准图形(如门窗、构件等) 做成图块，建成图库。在用到时随时调用，避免大量 的重复性的工作，提高设计与绘图的效率。 (2)节省空间： 图形中每个实体都占用一定的磁盘文件空间。当把 图形定义为图块后，就不必记录重复的信息，可以提 高绘图速度，节省磁盘空间。图块定义越复杂，插入 使用次数越多，越能体现其优越性。
(3)便于修改和重新定义： 图块可以被分解为相互独立的实体，这些独立的实 体可被修改并可重新定义。如在一幅图中一个图块被 多次利用，在修改时仅需重新定义该图块，则图形中 所有引用该图块的地方会自动更新为重定义后的图块。 (4)属性： 图块还可以带有文本信息，称为属性.这些属性可以 在图块插入时带入或重新定义。
(四)编辑填充的图案： 1.功能： 修改已填充的图案：填充图案、填充比例、旋转 角度。 2.命令选取： 下拉式菜单： [修改]==>[对象]==>[图案填充] 命令窗口： 命令： HATCHEDIT
(五)利用界标点功能编辑填充对象： 当填充的图案与其边界有关联关系，用户对已填充的 图案的边界利用界标功能进行编辑操作时，系统会根据 边界的新位置重新生成填充图案。 六.对图案填充编辑与说明： 1.关联图案填充的编辑： 2.填充图案可见性控制： （1）利用FILL命令控制 （2）利用图层控制
4.外部图块定义命令： 内部图块只能在定义它的图形文件内调用，当其它 图形文件内要调用另一个图形文件内定义的图块，则 可以运用外部图块定义方式，即将块以文件的形式写 入磁盘，文件后缀为.DWG。 (1)命令选取： 命令窗口： 命令： WBLOCK
(2)命令使用： WBLOCK命令的基本用法是将一个已经定义过的 内部图块作为外部文件写入磁盘上去。命令选取后， 用户可有三种选择： ①给出已定义的内部图块名,将内部图块作为图形文件写 入磁盘。 ②将整个图形作为一个图块写入图形文件。 ③另选对象将其写入图形文件。 (3)说明： 外部图块可在任意图形中插入使用。
6.1图案填充 课件(共12张PPT)-中职《AutoCAD》同步教学(华南理工大学版).ppt
1.单色填充 2.双色填充
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充
四、编辑填充 图案
1.编辑填充参数 在【修改】选项板中单击【图案填充和渐
变色】按钮，然后在绘图区选择要修改的填充
图案，即可打开【图案填充和渐变色】对话框， 如图6-16所示。在该对话框中不仅可以修改图 案、比例、旋转角度和关联性等设置，还可以
1.普通孤岛检测 系统将从最外边界向里填充图案，遇到与
之相交的内部边界时断开填充图案，遇到下一 个内部时再继续填充。
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充 四、编辑充 图案
2.外部孤岛检测 该选项是系统的默认选项。选择该选项后，
系统将从最外边界向里填充图案，遇到与之相 交的内部边界时断开填充图案，不再继续向里 填充。
一个区域，以此来形象地表达或区分物体的 范围和特点以及零件剖面结构大小和所使用 的材料等。这种画阴影线的操作，也称为图 案填充。该操作可以利用【图案填充】工具 来完成，且所绘阴影线既不能超出指定边界， 又不能在指定边界内绘制不全或所绘阴影线 过疏、过密。
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充 四、编辑填充 图案
指定填充图案类型 1.实体 2.渐变色 3.图案 4.用户定义
设置填充图案的比例和角度 1.设置部面线的比例 2.设置部面线的角度
指定填充边界 1.选取闭合区域定义填充边界 2.选取边界对象定义填充边界
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充 四、编辑填充 图案
项目六 图案填充、面域与图形信息
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充
四、编辑填充 图案
1.编辑填充参数 在【修改】选项板中单击【图案填充和渐
变色】按钮，然后在绘图区选择要修改的填充
图案，即可打开【图案填充和渐变色】对话框， 如图6-16所示。在该对话框中不仅可以修改图 案、比例、旋转角度和关联性等设置，还可以
1.普通孤岛检测 系统将从最外边界向里填充图案，遇到与
之相交的内部边界时断开填充图案，遇到下一 个内部时再继续填充。
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充 四、编辑充 图案
2.外部孤岛检测 该选项是系统的默认选项。选择该选项后，
系统将从最外边界向里填充图案，遇到与之相 交的内部边界时断开填充图案，不再继续向里 填充。
一个区域，以此来形象地表达或区分物体的 范围和特点以及零件剖面结构大小和所使用 的材料等。这种画阴影线的操作，也称为图 案填充。该操作可以利用【图案填充】工具 来完成，且所绘阴影线既不能超出指定边界， 又不能在指定边界内绘制不全或所绘阴影线 过疏、过密。
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充 四、编辑填充 图案
指定填充图案类型 1.实体 2.渐变色 3.图案 4.用户定义
设置填充图案的比例和角度 1.设置部面线的比例 2.设置部面线的角度
指定填充边界 1.选取闭合区域定义填充边界 2.选取边界对象定义填充边界
任务一
图层操作
一、创建图案 填充
二、孤岛填充
三、渐变色填 充 四、编辑填充 图案
项目六 图案填充、面域与图形信息
CAD教案图案填充与

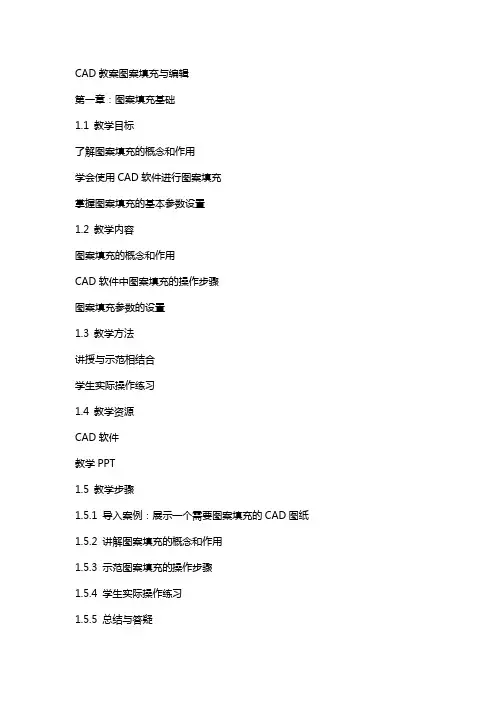

CAD教案图案填充与编辑第一章：图案填充基础1.1 教学目标了解图案填充的概念和作用学会使用CAD软件进行图案填充掌握图案填充的基本参数设置1.2 教学内容图案填充的概念和作用CAD软件中图案填充的操作步骤图案填充参数的设置1.3 教学方法讲授与示范相结合学生实际操作练习1.4 教学资源CAD软件教学PPT1.5 教学步骤1.5.1 导入案例：展示一个需要图案填充的CAD图纸1.5.2 讲解图案填充的概念和作用1.5.3 示范图案填充的操作步骤1.5.4 学生实际操作练习1.5.5 总结与答疑2.1 教学目标学会使用复杂图案填充掌握图案填充的边界设置学会调整图案填充的比例和角度2.2 教学内容复杂图案填充的操作步骤图案填充边界的设置图案填充比例和角度的调整2.3 教学方法讲授与示范相结合学生实际操作练习2.4 教学资源CAD软件教学PPT2.5 教学步骤2.5.1 导入案例：展示一个需要复杂图案填充的CAD图纸2.5.2 讲解复杂图案填充的操作步骤2.5.3 示范图案填充边界的设置2.5.4 示范图案填充比例和角度的调整2.5.5 学生实际操作练习2.5.6 总结与答疑3.1 教学目标学会编辑已填充的图案掌握图案填充的修改和删除学会调整图案填充的颜色和线型3.2 教学内容图案填充的编辑操作步骤图案填充的修改和删除图案填充颜色和线型的调整3.3 教学方法讲授与示范相结合学生实际操作练习3.4 教学资源CAD软件教学PPT3.5 教学步骤3.5.1 导入案例：展示一个已填充图案需要编辑的CAD图纸3.5.2 讲解图案填充的编辑操作步骤3.5.3 示范图案填充的修改和删除3.5.4 示范图案填充颜色和线型的调整3.5.5 学生实际操作练习3.5.6 总结与答疑第四章：图案填充实战应用4.1 教学目标学会在不同场景中运用图案填充掌握图案填充在实际工程中的应用学会根据需求调整图案填充参数4.2 教学内容不同场景中图案填充的应用图案填充在实际工程中的应用图案填充参数的调整方法4.3 教学方法讲授与示范相结合学生实际操作练习4.4 教学资源CAD软件教学PPT4.5 教学步骤4.5.1 导入案例：展示一个需要图案填充的实际工程图纸4.5.2 讲解不同场景中图案填充的应用4.5.3 示范图案填充在实际工程中的应用4.5.4 示范根据需求调整图案填充参数的方法4.5.5 学生实际操作练习4.5.6 总结与答疑第五章：图案填充与编辑综合练习5.1 教学目标综合运用图案填充和编辑技能提高解决实际问题的能力加强操作熟练度5.2 教学内容综合练习图案填充和编辑技能解决实际问题加强操作熟练度5.3 教学方法学生自主练习教师指导与答疑5.4 教学资源CAD软件教学PPT5.5 教学步骤5.5.1 学生自主完成一个图案填充和编辑的综合练习题目5.5.2 教师指导与答疑5.5.3 学生展示练习成果5.5.4 总结与点评第六章：高级图案填充技巧6.1 教学目标学习使用高级图案填充方法掌握复杂边界条件的图案填充学会创建自定义图案填充6.2 教学内容高级图案填充方法介绍复杂边界条件的处理方法自定义图案填充的创建步骤6.3 教学方法讲授与示范相结合学生实际操作练习6.4 教学资源CAD软件教学PPT6.5 教学步骤6.5.1 导入案例：展示一个复杂边界条件的CAD图纸6.5.2 讲解高级图案填充方法6.5.3 示范复杂边界条件的处理方法6.5.4 示范创建自定义图案填充的步骤6.5.5 学生实际操作练习6.5.6 总结与答疑第七章：图案填充的打印与输出7.1 教学目标学会设置图案填充的打印样式掌握图案填充输出图像的调整方法7.2 教学内容图案填充在打印和输出中的表现图案填充打印样式的设置图案填充输出图像的调整方法7.3 教学方法讲授与示范相结合学生实际操作练习7.4 教学资源CAD软件教学PPT7.5 教学步骤7.5.1 导入案例：展示一个需要打印和输出的CAD图纸7.5.2 讲解图案填充在打印和输出中的表现7.5.3 示范设置图案填充的打印样式7.5.4 示范调整图案填充输出图像的方法7.5.5 学生实际操作练习7.5.6 总结与答疑第八章：图案填充在实际工程中的应用8.1 教学目标学会根据工程需求选择合适的图案填充掌握图案填充在工程图纸中的标准规范8.2 教学内容图案填充在工程图纸中的实际应用工程需求下的图案填充选择图案填充在工程图纸中的标准规范8.3 教学方法讲授与示范相结合学生实际操作练习8.4 教学资源CAD软件教学PPT8.5 教学步骤8.5.1 导入案例：展示一个工程图纸中的图案填充应用实例8.5.2 讲解图案填充在工程图纸中的实际应用8.5.3 示范根据工程需求选择合适的图案填充8.5.4 讲解图案填充在工程图纸中的标准规范8.5.5 学生实际操作练习8.5.6 总结与答疑第九章：图案填充与编辑的实战案例分析9.1 教学目标分析实际案例中的图案填充与编辑问题学会解决实际工程中的图案填充问题提高图案填充与编辑技能的应用能力9.2 教学内容实际案例中的图案填充与编辑问题分析实际工程中的图案填充问题解决方法图案填充与编辑技能的应用能力提升9.3 教学方法讲授与示范相结合学生实际操作练习9.4 教学资源CAD软件教学PPT9.5 教学步骤9.5.1 导入案例：展示一个实际工程中的图案填充与编辑案例9.5.2 分析实际案例中的图案填充与编辑问题9.5.3 示范解决实际工程中的图案填充问题的方法9.5.4 学生实际操作练习9.5.5 总结与答疑第十章：总结与提高10.1 教学目标总结学习图案填充与编辑的重点知识提高解决实际问题的能力加强操作熟练度10.2 教学内容学习图案填充与编辑的重点知识回顾解决实际问题的方法与技巧操作熟练度的提升10.3 教学方法学生自主回顾与总结教师指导与答疑10.4 教学资源CAD软件教学PPT10.5 教学步骤10.5.1 学生自主回顾学习图案填充与编辑的重点知识10.5.2 教师指导与答疑10重点和难点解析一、图案填充基础1.1 重点和难点解析：学生需要重点掌握图案填充的概念和作用，以及如何在CAD软件中进行图案填充。
CAD教学ppt课件全
第一节：简介 第二节：界面 第三节：新建文件
目录 下一张. 上一张 首页
3
第一章：简介、界面、新建文件
计划：
课时：3节 重点：界面、新建文件 要求：1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、 合并(J)：将端点连接的线条合并 为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章：绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章：绘制图形
计划：
课时：15节 重点：绘图 要求：1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
目录 下一张. 上一张 首页
3
第一章：简介、界面、新建文件
计划：
课时：3节 重点：界面、新建文件 要求：1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、 合并(J)：将端点连接的线条合并 为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章：绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章：绘制图形
计划：
课时：15节 重点：绘图 要求：1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条
CAD图块的创建PPT课件
-
19
XREF（外部参照）命令
• 〖功能〗也称外部引用。外部参照与块 相类似，和块不同的是外部参照的定义 不是存储在当前图形中，而是作为单独
图形文件保存。被引用的文件不能炸开
修改。适用于绘制大的图形。
• 〖命令〗XREF 参照管理器
〖菜单〗插入→外部
-
20
XREF（外部参照）命令
• 1、外部参照和插入块的 效果相似，不同的是： 外部文件实际并没有插 入当前图形，仅在当前 图形建立指向外部文件 的指针，外部文件单独 存储，如外部文件被修 改，重新打开引用它的 文件时，其中的外部文 件将自动更新。
• 节省存储空间
• 块具有属性
属性是与块相关联的文本。如：门，将尺寸、材 料、数量等信息作为属性保存在门块中，这种文本叫 作属性。属性既可以文本形式显示在屏幕上，也可以 不可见的方式存储在图形中，与块相关联的属性可从 图中提取出来并转换成数据资料的形式。如门的明细 表。
-
3
BLOCK（块创建）命令
• 附着：将外部文件引用 到当前图形，可指定插 入点、缩放比例、旋转 角。附着了外部文件之 后，其余的按钮才亮显 可用。
– 例外： • 当在图中插入创建于0层上的图块时，插入图块 将放置在当前图层上并具有当前图层设置的颜色 和线型特性。
-
11
图块构成注意事项
• 图块尺寸
– 创建图块时考虑块的尺寸变化，使插入时容 易操作。如盥洗室、电器符号、设施等符号 有标准尺寸，块可用实际尺寸创建和引用。 而门、管道、陈列柜等，其尺寸随每一次应 用而变化，考虑引用的方便，可用一个单位 表示块的长和宽，具体尺寸待插入时调整。 图块构成注意事项
属性的模式有：
• 不可见（Invisible）：控制属性值是否显示， 选择方框，属性值不显示，但是可以提取；
《CAD绘图软件基本操作培训》ppt课件(图文)
• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框 来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则 图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始 点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片 文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用 工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查 询功能（aa），按照命令提示操作“加模式（A）”。
