可编程控制器应用R第十章FX QN系列可编程控制器的特殊功能模块目录■特殊功能模块的类型及使用■模拟量输入模块FX ZN-4AD■模拟量输出模块FX2N-4DA■可编程凸轮控制器FX2N-1RM-SET内容提要FX?N系列可编程控制器的特殊功能模块种类繁多, 功能齐全，是组成闭环控制系统及专用控制环节的重要单元.本章着重介绍模拟量输入模块FX2N-4AD.模拟量输出模块FX2N-4DA和可编程凸轮控制器FX2N- 1 RM-SET的基本功能，主要技术指标和应用实例.力求说明特殊功能模块的使用模式.第一节特殊功能模块的类型及使用■ 一、FX2N系列PLC特殊功能模块的类型及用途■模拟量输入模块■模拟量输出模块■脉冲输出模块■高速计数模块■可编程凸轮控制器第一节特殊功能模块的类型及使用■二.FX2N系列PLC特殊功能模块的安装及应用当PLC与特殊功能模块连接时，数据通讯是通过FROM/TO 指令实现的。

每个特殊功能模块都有一个确定的地址编号。

0号1号泸、图10-1 FX刖-48 MR与特殊功能模块连接不总；图第一节特殊功能模块的类型及使用2 FX^PLC与特殊功能横块之闾的读/骂操作■FX2h•系列可编程控制器与特殊功能模块之间的通讯通过FROM/TO指令执行。

■FROM指令用于PLC基本单元读取特殊功能模块中的数据,TO指令用于PLC基本单元将数据写到特殊功能模块中。

■读、写操作都是针对特殊功能模块的缓冲寄存器BFM进行的。

第一节特殊功能模块的类型及使用(1)特珠功能樣块读指令指令 名称 助记 符 令码 指代操作数 程序步 ml m2 [D ・] n读指 令 FROM FNC78 K 、H ml m 0 ~ 7 K 、H m2・0 ~ 31 KnY. KnM, knS. T. C.D 、V 、ZK. Il n-1~ 32 FROM 9步(D) FROM 17步第一节特殊功能模块的类型及使用图10 2 FROM 指令格式X001FNC/8 K2 Kro nro K6 FROMml m2 [D ・]m第一节特殊功能模块的类型及使用⑵特珠功能模块写指令衣10-2特殊功能模块写指令要索指令助记 指令 操作数 程序步 名称 符 代码 ml m2 [S ・] n 写指 令 T0 FNC79 K 、II ml-0 ~7 K, H m2-0 ~ 31 KnY 、 KnM, KnS. T. C 、 D 、 V 、 Z. K. ilK 、II n-1 ~ 32 FROM 9步 (D) FROM 17步第一节特殊功能模块的类型及使用图10-3 TO 指令格式X001 FNC7T H2Kro IJZO K2 I TOm2 [S-] mlm第二节模拟量输入模块FX 2N -4AD11■-X 技术指标及端子连接 I •技术播标第二节模拟量输入模块FX 2N -4AD表10-3FX 2N -4AD 技术指标项目 电压输入 电流输入 4通道模拟量输入・通过输入端子变换可选电压 或电流输入 模拟量输入范围DC-10~+10V （输入电阻 200kG ）绝对最大输 土 15V DC-20~+20mA （输入电阻 2500）绝对最大输入 土 32mA 数字量输出范围带符号位的16位二进制（有效数值11位）。

FX系列PLC的特殊功能板和模块使用说明
一、FX系列PLC的特殊功能板使用说明
1、FX系列PLC的主站型特殊功能板
该特殊功能板用于在主站中扩充I/O点数，在该系统中扩充的I/O点
数最多可达64K。

它可以与主站安装在相同的机箱内，也可以安装在不同
的机箱内。

与主站通信采用网络形式，可连接到RS485或RS232等多种网络。

2、FX系列PLC的可编程输入/输出(PIO)特殊功能板
PIO板具有可编程性，可以设计出完整的I/O系统，可以实现输入和
输出的状态检测，从而可以更好地控制低端I/O模块的运动和状态改变。

3、FX系列PLC的控制模块特殊功能板
控制模块特殊功能板用于对I/O模块进行控制，可以实现不同类型的
控制操作，已达到更好的自动控制效果。

4、FX系列PLC的数据收集特殊功能板
数据收集特殊功能板可以收集指定的I/O模块的测量数据，并可通过PLC的计算功能，将其进行计算和控制，从而实现对I/O模块的精确控制。

5、FX系列PLC的通信模块特殊功能板
通信模块特殊功能板是用于在两台或多台FXPLC之间进行通信的板卡，可以实现遥控操作，从而可以更好地实现远程控制。

1、FX系列PLC的模拟量输入模块。

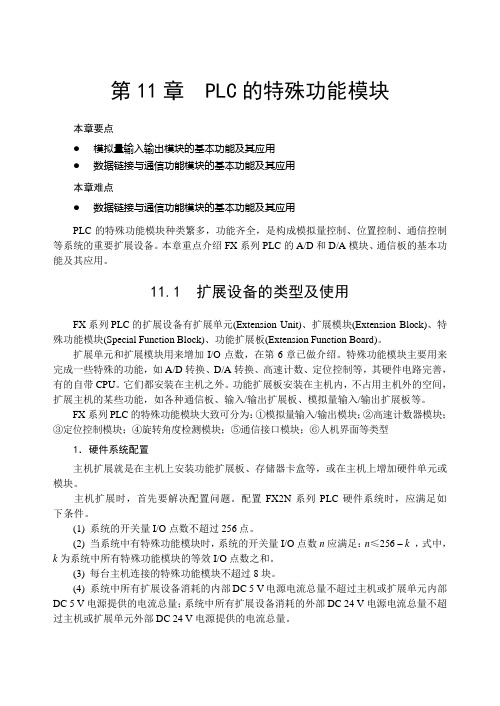

第11章PLC的特殊功能模块本章要点● 模拟量输入输出模块的基本功能及其应用● 数据链接与通信功能模块的基本功能及其应用本章难点● 数据链接与通信功能模块的基本功能及其应用PLC的特殊功能模块种类繁多，功能齐全，是构成模拟量控制、位置控制、通信控制等系统的重要扩展设备。

本章重点介绍FX系列PLC的A/D和D/A模块、通信板的基本功能及其应用。

11.1 扩展设备的类型及使用FX系列PLC的扩展设备有扩展单元(Extension Unit)、扩展模块(Extension Block)、特殊功能模块(Special Function Block)、功能扩展板(Extension Function Board)。

扩展单元和扩展模块用来增加I/O点数，在第6章已做介绍。

特殊功能模块主要用来完成一些特殊的功能，如A/D转换、D/A转换、高速计数、定位控制等，其硬件电路完善，有的自带CPU。

它们都安装在主机之外。

功能扩展板安装在主机内，不占用主机外的空间，扩展主机的某些功能，如各种通信板、输入/输出扩展板、模拟量输入/输出扩展板等。

FX系列PLC的特殊功能模块大致可分为：①模拟量输入/输出模块；②高速计数器模块；③定位控制模块；④旋转角度检测模块；⑤通信接口模块；⑥人机界面等类型1．硬件系统配置主机扩展就是在主机上安装功能扩展板、存储器卡盒等，或在主机上增加硬件单元或模块。

主机扩展时，首先要解决配置问题。

配置FX2N系列PLC硬件系统时，应满足如下条件。

(1) 系统的开关量I/O点数不超过256点。

(2) 当系统中有特殊功能模块时，系统的开关量I/O点数n应满足：n≤256– k，式中，k为系统中所有特殊功能模块的等效I/O点数之和。

(3) 每台主机连接的特殊功能模块不超过8块。

(4) 系统中所有扩展设备消耗的内部DC 5 V电源电流总量不超过主机或扩展单元内部DC 5 V电源提供的电流总量；系统中所有扩展设备消耗的外部DC 24 V电源电流总量不超过主机或扩展单元外部DC 24 V电源提供的电流总量。

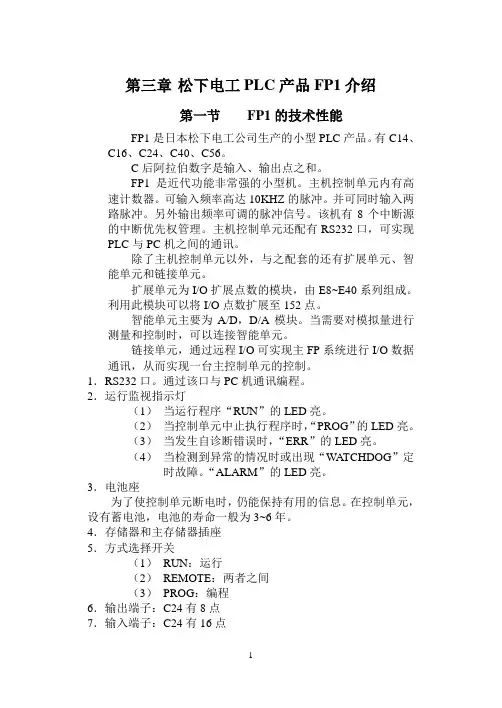

第三章松下电工PLC产品FP1介绍第一节FP1的技术性能FP1是日本松下电工公司生产的小型PLC产品。

有C14、C16、C24、C40、C56。

C后阿拉伯数字是输入、输出点之和。

FP1是近代功能非常强的小型机。

主机控制单元内有高速计数器。

可输入频率高达10KHZ的脉冲。

并可同时输入两路脉冲。

另外输出频率可调的脉冲信号。

该机有8个中断源的中断优先权管理。

主机控制单元还配有RS232口，可实现PLC与PC机之间的通讯。

除了主机控制单元以外，与之配套的还有扩展单元、智能单元和链接单元。

扩展单元为I/O扩展点数的模块，由E8~E40系列组成。

利用此模块可以将I/O点数扩展至152点。

智能单元主要为A/D，D/A模块。

当需要对模拟量进行测量和控制时，可以连接智能单元。

链接单元，通过远程I/O可实现主FP系统进行I/O数据通讯，从而实现一台主控制单元的控制。

1．RS232口。

通过该口与PC机通讯编程。

2．运行监视指示灯（1）当运行程序“RUN”的LED亮。

（2）当控制单元中止执行程序时，“PROG”的LED亮。

（3）当发生自诊断错误时，“ERR”的LED亮。

（4）当检测到异常的情况时或出现“WA TCHDOG”定时故障。

“ALARM”的LED亮。

3．电池座为了使控制单元断电时，仍能保持有用的信息。

在控制单元，设有蓄电池，电池的寿命一般为3~6年。

4．存储器和主存储器插座5．方式选择开关（1）RUN：运行（2）REMOTE：两者之间（3）PROG：编程6．输出端子：C24有8点7．输入端子：C24有16点8．电位器：V0、V1电位器可从外部调节PLC的手动拨盘寄存器的数值。

输入0~255的模拟量。

V0：DT9040，V1：KT9041上机检查：一．输入信号：1．开关（SB0~SB15）SB0~SB3，SB8~SB11不带自锁：红色开关SB4~SB7，SB12~SB15带自锁：黄色开关2．4个拨码器（A1~A4）二．输出信号：1．输出信号（Y0~Y7）2．蜂鸣器检查：电源：电源开关合上后，DC24V批示灯亮，且用电压表检查DC24V。
