机电实务知识点汇总
机电工程测量
1.机电工程测量涉及控制网测量和施工过程控制测量。控制网测量是工程施工先导,施工
过程控制测量是施工进行过程眼睛,两者目的都是为了保证工程质量
2.水准测量是运用水准仪和水准标尺依照水平视线原理测定2点高差,办法:高差法、仪
高法
3.高差法:测定待测点和已知点之间高差,通过计算得到待定点高程
4.仪高法:以水准仪高度为已知点直接得到待测点高程。最惯用办法
5.基准线测量是运用经纬仪和检定钢尺依照2点成始终线原理测定基准线,办法:水平角
测量、竖直角测量
6.返测丈量:来回丈量一次为一测回,应测量2测回以上,量距精度以2测回差数与距离
之比表达
7.平面安装基准线不少于纵横两条
8.标高基准点设立相邻安装基准点高差应在0.5㎜以内
9.平面控制网测量办法:三角测量法、三边测量法、导线测量法
10.平面控制网坐标系统测区内投影长度变形值≦2.5㎝/km
11.三边测量各级别三边网起始边到最远边之间三角形个数≦10个
12.三角测量其三角形内角≧30°,受地形限制时≧25°
13.测量仪器必要通过检定并在检定周期内使用。光学经纬仪重要用于测量纵、横轴线(中
心线)以及垂直度;全站仪重要应用于建筑工程平面控制网水平距离测量及测设、安装控制网测设、建安过程中水平距离测量
14.高程测量办法:水准测量法(最惯用)、电磁波测距三角高程测量法
15.高程测量布设:各级别水准点应埋设水准标石,水准点应选在土质坚硬便于长期保存和
使用以便地点。墙水准点应选设于稳定建筑物上,点位应便于寻找保存和引测。一种测
区及其周边至少应有3个水准点。两次观测高差较大超限时应重测,普通取3次成果平均数。设备安装过程中最佳使用一种水准点作为高程起算点
16.高程测量惯用仪器是光学水准仪。可应用于持续生产线设备测量控制网标高基准点测设
及安装过程中对设备安装标高控制测量
17.标高测量分为绝对标高测量和相对标高测量。绝对标高是指所测标高基准点、建(构)
筑物及设备标高相对于国家规定±0.00标高基准点高程;相对标高是指建(构)筑物之间及设备之间相对高程或相对于该区域设定±0.00标高基准点高程
18.中心标板应在浇筑基本时配合土建埋设,也可待基本养护期满后再埋设。放线就是依照
施工图按建筑物定位轴线来测定机械设备纵横中心线并标注在中心标板上,作为设备安装基准线。设备安装平面基准线不少于纵横2条。
19.标高基准点普通埋设在基本边沿且便于观测位置。有简朴标高基准点、预埋标高基准点
2钟,简朴标高基准点普通作为独立设备安装基准点,预埋标高基准点重要用于持续生产线上设备安装
20.管线工程测量涉及:给排水管道、各种介质管道、长输管道
21.管线工程测量环节:依照地形实测数据绘制施工平面草图和断面草图,按草图对管线进
行测量放线并对过程进行控制测量,管线施工完毕后以最后测量成果绘制平、断面竣工图
22.管线起点、终点及转折点称为管道主点,其位置在设计时拟定,管线中心定位就是将主
点位置测设到地面上并用木桩标定
23.为了便于管线施工时引测高程及管线纵横断面测量,应设管线敷设暂时水准点
24.长距离输电线路可依照起止点和转折点及沿途障碍物实际状况测设钢塔架基本中心桩,
中心桩测定后普通用十字线法或平行基线法进行控制。当采用钢尺量具时,丈量长度应在20~80米之间,超过时应用电磁波测距法或解析法测量。一段架空电线路其测量视距长度不超过400米
25 沉降观测点设立
沉降观测采用二等水准测量办法。—每隔恰当距离选定一种基准点与起算基准点构成水准环线。
对于埋设在基本上基准点,在埋设后就开始第一次观测,随后观测在设备安装期间持续进行。26建筑安装或工业安装测量,其基本程序都是:
1建立测量控制网2设立纵横中心线 3设立标高基准点4设立沉降观测点5安装过程测量控制6实测记录等。
27 便于管线施工时引测高程及管线纵、横断面测量,应设管线敷设(暂时水准点)。
28长距离输电线路中心桩测定后,普通采用(十字线法)(平行基准线法)进行控制。大跨距,电磁波法和解析法。
29 长150m造纸机设备放线是按(建筑物定位轴线)来测定造纸机纵、横向基准线。
30 地下管线工程测量必要在回填前,测出管线起止点、窖井坐标和管顶高度。
31三角测量网:加密控制网,可采用插网、插点、线形网。采用坚强图形布设,一、二级小三角布设,线性锁。宜近于直伸。
32 管线中心测量定位根据:依照地面上已有建筑物、依照控制点。
33 导线测量时:1当导线平均边长较短时,应控制导线边数。2导线宜布设成直伸形状,相邻边长不适当相差过大。3当导线网用作首级控制时,应布设成环形网,网内不同环节点上点不适当相距过近。
35 三边测量时:1各级别三边网起始边至最远边之间三角形个数不适当多于10个。2 各级别三边网边长宜近似相等,其构成各内角应符合规定。
36 三角测量时:各级别首级控制网,宜布置近似等边三角形,内角不应不大于30°;受地形限制时不不大于25°。
37 设备基本施工测量办法
1 设立大型设备内控制网
2 进行基本定位,绘制大型设备中心线测设图。3进行基本开挖与基本底层放线。4 进行设备基本上层放线。

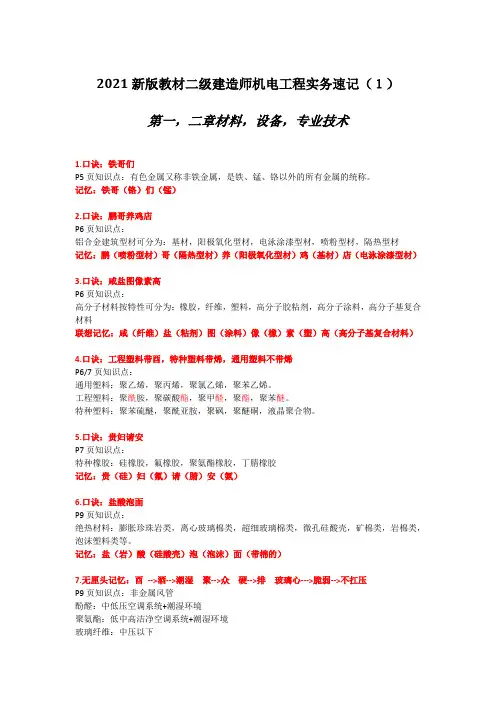

机电工程材料
1.碳素构造钢(普碳钢):Q195、Q215、Q235、Q275,用于普通工程构件

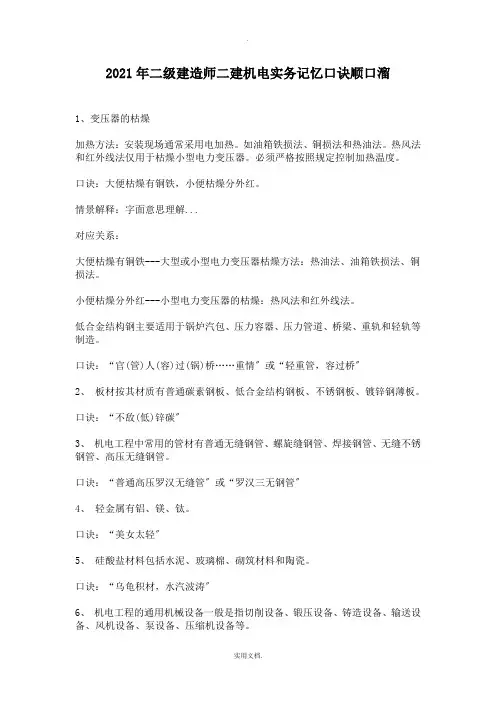

2.低合金构造钢(低合金高强度钢):Q295、Q345、Q390、Q420、Q460,重要用于锅炉汽
包、压力容器、压力管道、桥梁、重轨和轻轨制造。最低Q295。
3.特殊性能低合金高强度钢(特殊钢):涉及耐候钢、耐海水腐蚀钢、表面解决钢材、汽
车冲压钢板、石油及天然气线钢、工程机械钢、低温钢等
4.碳钢含量越高强度越高
5.砌筑材料普通用于给类型炉窑砌筑工程
6.绝热材料用于保温、保冷各类容器、管道、通风空调管道等绝热工程
7.防腐材料及制品:涉及陶瓷制品、油漆及涂料、塑料制品、橡胶制品、玻璃钢及其制品
8.机械工程惯用材料分为金属材料、非金属材料、电工线材,金属材料分为有色金属和黑
色金属;非金属材料分为高分子材料和无机非金属材料;电工线材分为电线和电缆,使用电压在1KV及如下。家用220V,工业380V
9.BLX、BLV铝芯电线用于架空线特别是长途输电线路
10.BX、BV铜芯电线用于机电安装工程
11.RV铜芯软线重要用于柔性连接可动部位
12.BVV电线用于电气设备内部配线
13.VLV、VV电力电缆用于室内、隧道及管道内敷设,不能承受机械外力
14.VLV22、VV22电缆敷设在地下,能承受机械外力但不能承受大拉力
15.VLV32、VV32电缆用于竖井、高层建筑竖井内或潮湿场合,能承受机械外力和拉力
16.YFLV、YJV电力电缆用于高压电力电缆
17.KVV控制电缆用于室内各种敷设方式控制电路中
18 建筑轻钢构造,常采用H型钢。
19 锅炉架立柱通惯用(型钢)。
20 可焊接高强度钢应当属于(特殊性能低合金高强度钢)。
酚醛复合风管:低、中压空调和潮湿环境。不合用高压和干净,酸碱性和防排烟系统。
聚氨酯复合风管:低、中、高压干净空调和潮湿环境。不合用酸碱性和防排烟系统。
玻璃纤维复合风管:中压如下空调。但对干净空调、酸碱性环境和防排烟系统及相对湿度90%以上系统不合用。
硬聚乙烯风管合用于干净室含酸碱排风系统。
锅炉水位计下端,角阀。
电线、电缆分类,重要电压和使用场合。
阀门分类:压力、温度、介质状况、阀体、阀芯、密封垫材质不同及构造形式。
锅炉水冷壁和省煤器,优质碳素钢管和低合金钢管。
改扩建工程:活动式地锚。
碳素钢:适中强度、良好塑性、良好韧性、易于成形和焊接性能好。
起重技术
1.起重机基本参数:额定起重量、最大幅度、最大起升高度和工作速度等,这些参数是制
定吊装技术方案重要根据。
2.载荷解决——动载荷、不均衡载荷、计算载荷、风载荷。在起重工程设计中,为了计入
动载荷、不均衡载荷影响,常以计算载荷作为计算根据,且分别用K1和K2表达动载荷和不均衡载荷。
3.动载荷:起重机在吊装重物运动过程中,要产生惯性载荷。习惯上把这个惯性载荷称为
动载荷。在起重工程中,以动载荷系数计入其影响。普通取动载荷系数K1为1.1。4.不均衡载荷:在多分支共同抬吊一种重物时,工作不同步现象称为不均衡。在起重工程
中,以不均衡载荷系数计入其影响。普通取不均衡载荷系数K2为1.1~1.2。
5.计算载荷:在起重工程设计中,为了计入动载荷、不均衡载荷影响,常以计算载荷作为
计算根据。计算载荷普通公式为:Q j= K1K2Q,式中:Q j——计算载荷; Q——设备及索吊具重量。
6.风载荷:风力对起重机、重物等影响
7.自行式起重机选用选取环节:1必要按照自行式起重机特性曲线进行。2拟定起重机站
