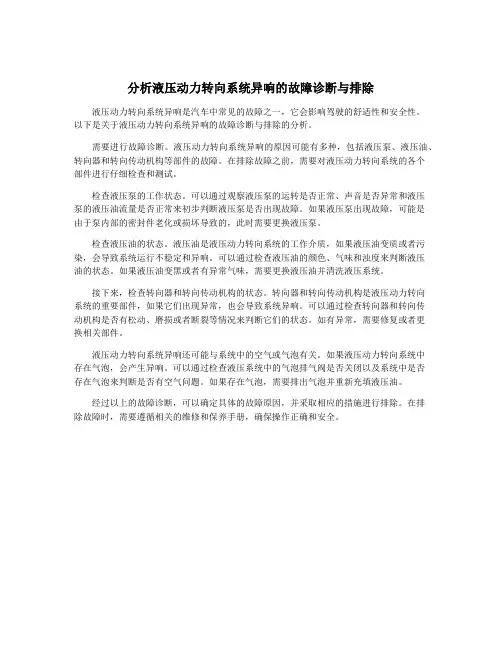

分析液压动力转向系统异响的故障诊断与排除液压动力转向系统异响是汽车中常见的故障之一，它会影响驾驶的舒适性和安全性。

以下是关于液压动力转向系统异响的故障诊断与排除的分析。

需要进行故障诊断。

液压动力转向系统异响的原因可能有多种，包括液压泵、液压油、转向器和转向传动机构等部件的故障。

在排除故障之前，需要对液压动力转向系统的各个部件进行仔细检查和测试。

检查液压泵的工作状态。

可以通过观察液压泵的运转是否正常、声音是否异常和液压泵的液压油流量是否正常来初步判断液压泵是否出现故障。

如果液压泵出现故障，可能是由于泵内部的密封件老化或损坏导致的，此时需要更换液压泵。

检查液压油的状态。

液压油是液压动力转向系统的工作介质，如果液压油变质或者污染，会导致系统运行不稳定和异响。

可以通过检查液压油的颜色、气味和浊度来判断液压油的状态。

如果液压油变黑或者有异常气味，需要更换液压油并清洗液压系统。

接下来，检查转向器和转向传动机构的状态。

转向器和转向传动机构是液压动力转向系统的重要部件，如果它们出现异常，也会导致系统异响。

可以通过检查转向器和转向传动机构是否有松动、磨损或者断裂等情况来判断它们的状态。

如有异常，需要修复或者更换相关部件。

液压动力转向系统异响还可能与系统中的空气或气泡有关。

如果液压动力转向系统中存在气泡，会产生异响。

可以通过检查液压系统中的气泡排气阀是否关闭以及系统中是否存在气泡来判断是否有空气问题。

如果存在气泡，需要排出气泡并重新充填液压油。

经过以上的故障诊断，可以确定具体的故障原因，并采取相应的措施进行排除。

在排除故障时，需要遵循相关的维修和保养手册，确保操作正确和安全。

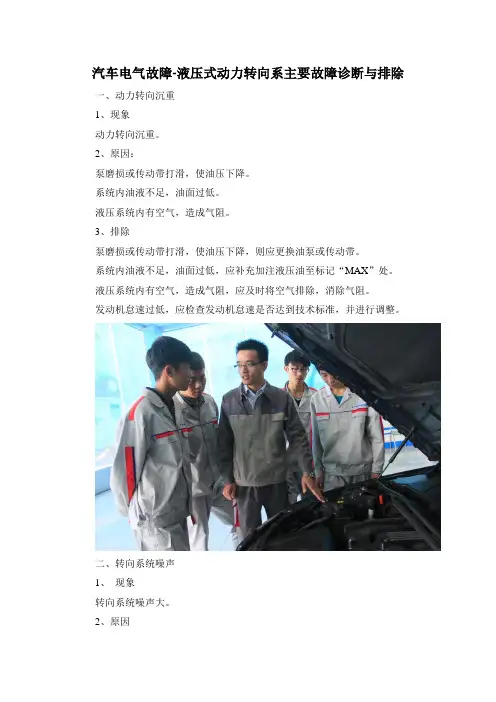

汽车电气故障-液压式动力转向系主要故障诊断与排除
一、动力转向沉重
1、现象
动力转向沉重。

2、原因：
泵磨损或传动带打滑，使油压下降。

系统内油液不足，油面过低。

液压系统内有空气，造成气阻。

3、排除
泵磨损或传动带打滑，使油压下降，则应更换油泵或传动带。

系统内油液不足，油面过低，应补充加注液压油至标记“MAX”处。

液压系统内有空气，造成气阻，应及时将空气排除，消除气阻。

发动机怠速过低，应检查发动机怠速是否达到技术标准，并进行调整。

二、转向系统噪声
1、现象
转向系统噪声大。

2、原因
传动带松弛，产生与带轮的摩擦声。

泵轴承间隙增大，发出机械噪声。

控制阀有故障。

液压泵安装不牢固，螺栓螺母松动或其它部位连接不紧固，而导致噪音。

系统内有空气。

3、故障排除
进行调整传动带的松紧度或更换传动带。

泵轴承间隙增大，发出机械噪声，应更换轴承。

控制阀有故障，可更换控制阀或转向器整体。

液压泵安装不牢固，螺栓螺母松动或其它部位连接不紧固，而导致噪音，应正确安装泵体，紧固所有松动部位。

系统内有空气，应及时排进空气，即可消除噪声。

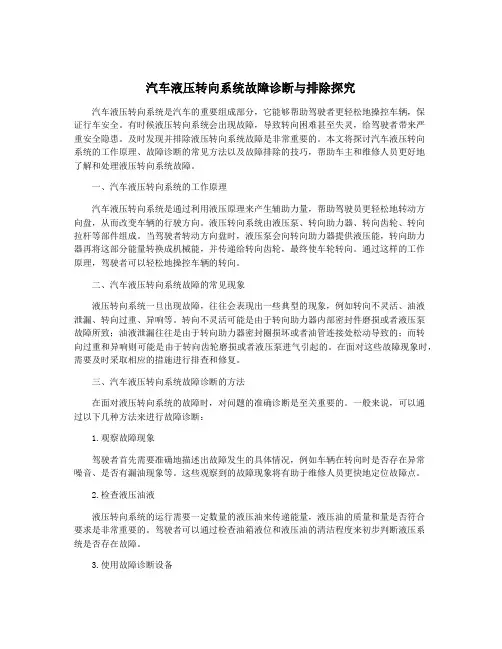

汽车液压转向系统故障诊断与排除探究汽车液压转向系统是汽车的重要组成部分，它能够帮助驾驶者更轻松地操控车辆，保证行车安全。

有时候液压转向系统会出现故障，导致转向困难甚至失灵，给驾驶者带来严重安全隐患。

及时发现并排除液压转向系统故障是非常重要的。

本文将探讨汽车液压转向系统的工作原理、故障诊断的常见方法以及故障排除的技巧，帮助车主和维修人员更好地了解和处理液压转向系统故障。

一、汽车液压转向系统的工作原理汽车液压转向系统是通过利用液压原理来产生辅助力量，帮助驾驶员更轻松地转动方向盘，从而改变车辆的行驶方向。

液压转向系统由液压泵、转向助力器、转向齿轮、转向拉杆等部件组成。

当驾驶者转动方向盘时，液压泵会向转向助力器提供液压能，转向助力器再将这部分能量转换成机械能，并传递给转向齿轮，最终使车轮转向。

通过这样的工作原理，驾驶者可以轻松地操控车辆的转向。

二、汽车液压转向系统故障的常见现象液压转向系统一旦出现故障，往往会表现出一些典型的现象，例如转向不灵活、油液泄漏、转向过重、异响等。

转向不灵活可能是由于转向助力器内部密封件磨损或者液压泵故障所致；油液泄漏往往是由于转向助力器密封圈损坏或者油管连接处松动导致的；而转向过重和异响则可能是由于转向齿轮磨损或者液压泵进气引起的。

在面对这些故障现象时，需要及时采取相应的措施进行排查和修复。

三、汽车液压转向系统故障诊断的方法在面对液压转向系统的故障时，对问题的准确诊断是至关重要的。

一般来说，可以通过以下几种方法来进行故障诊断：1.观察故障现象驾驶者首先需要准确地描述出故障发生的具体情况，例如车辆在转向时是否存在异常噪音、是否有漏油现象等。

这些观察到的故障现象将有助于维修人员更快地定位故障点。

2.检查液压油液液压转向系统的运行需要一定数量的液压油来传递能量，液压油的质量和量是否符合要求是非常重要的。

驾驶者可以通过检查油箱液位和液压油的清洁程度来初步判断液压系统是否存在故障。

3.使用故障诊断设备现代汽车液压转向系统通常配备有故障诊断设备，可以通过连接这些设备来获取系统的故障代码和参数数据，从而进行更准确的故障诊断。

汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车中常见的一种转向系统，它使用液压力来辅助驾驶员转动方向盘，从而降低转向的力度，提高驾驶舒适性和安全性。

液压动力转向系统在使用过程中也会出现各种故障，这些故障会影响驾驶安全和舒适性，因此及时进行故障诊断和排除十分重要。

本文将介绍汽车液压动力转向系统常见的故障、诊断方法和排除方法。

1. 故障一：方向盘转动力度过大诊断方法：（1）检查转向助力油液是否正常：打开液压油箱盖，检查液压油的量是否符合要求，液压油是否清澈，无异物。

（2）检查转向助力泵是否正常：启动引擎，将车轮转向最大，听液压泵是否有异常声音，检查泵的输出压力是否正常。

（3）检查转向助力器和转向节是否正常：检查转向助力器是否正常运转，转向节是否生锈或者卡滞。

排除方法：（1）补充或更换液压油：如果发现液压油量不足，应该及时补充液压油，如果液压油有异物或者颜色不正常，应该更换液压油。

（2）更换转向助力泵：如果液压泵异常声音大，或者输出压力不正常，应该更换液压泵。

（3）更换或维修转向助力器和转向节：如果转向助力器有损坏或者转向节有卡滞，应该及时更换或维修。

2. 故障二：转向不准确或者不稳定诊断方法：（1）检查转向连杆和球头是否磨损：检查转向连杆和球头的磨损情况，如果发现磨损应该及时更换。

（2）检查转向助力电机是否正常：检查转向助力电机的连接是否良好，电机是否正常工作。

3. 故障三：方向盘抖动诊断方法：（1）检查转向连杆和球头是否磨损：同故障二的诊断方法。

（2）检查转向助力油液是否有气泡：检查液压油是否产生气泡，如果有气泡应该及时排气。

排除方法：（1）更换转向连杆和球头：同故障二的排除方法。

（2）排气：通过排气工具或者排气阀排除液压油中的气泡。

排除方法：（1）更换转向连杆和球头：同故障二的排除方法。

（2）更换转向助力器和转向泵：如果发现转向助力器和转向泵有异响，应该及时更换。

汽车液压动力转向系统的故障诊断和排除需要仔细检查和分析，特别是注意检查液压油的质量和量是否符合要求，查清转向助力泵、助力器、电机和转向节是否正常运转。

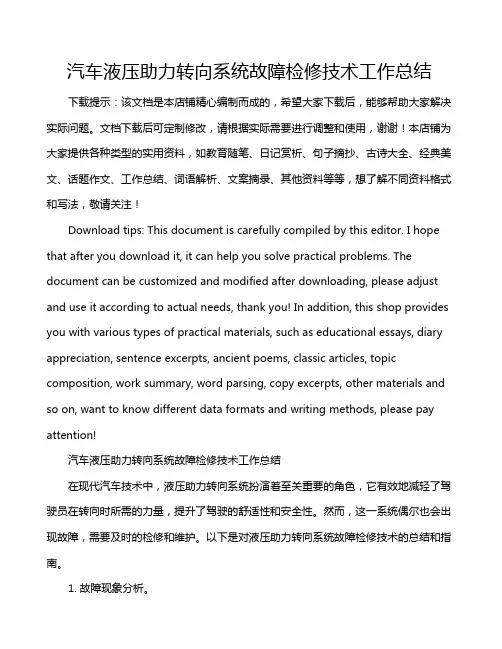

汽车液压助力转向系统故障检修技术工作总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车液压助力转向系统故障检修技术工作总结在现代汽车技术中，液压助力转向系统扮演着至关重要的角色，它有效地减轻了驾驶员在转向时所需的力量，提升了驾驶的舒适性和安全性。

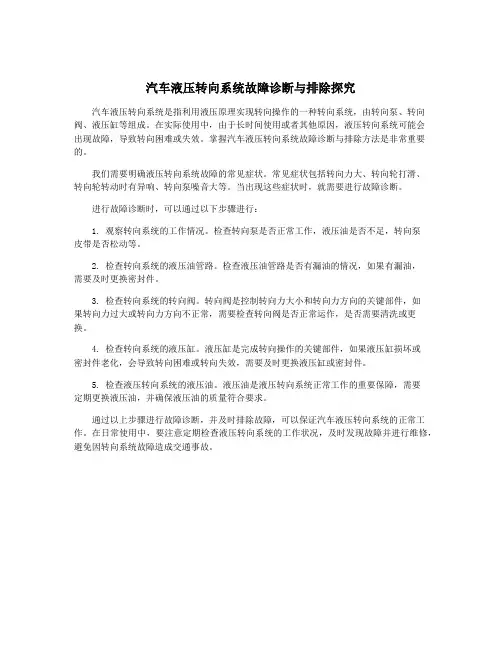

汽车液压转向系统故障诊断与排除探究
汽车液压转向系统是指利用液压原理实现转向操作的一种转向系统，由转向泵、转向阀、液压缸等组成。

在实际使用中，由于长时间使用或者其他原因，液压转向系统可能会
出现故障，导致转向困难或失效。

掌握汽车液压转向系统故障诊断与排除方法是非常重要的。

我们需要明确液压转向系统故障的常见症状。

常见症状包括转向力大、转向轮打滑、
转向轮转动时有异响、转向泵噪音大等。

当出现这些症状时，就需要进行故障诊断。

进行故障诊断时，可以通过以下步骤进行：
1. 观察转向系统的工作情况。

检查转向泵是否正常工作，液压油是否不足，转向泵
皮带是否松动等。

2. 检查转向系统的液压油管路。

检查液压油管路是否有漏油的情况，如果有漏油，
需要及时更换密封件。

3. 检查转向系统的转向阀。

转向阀是控制转向力大小和转向力方向的关键部件，如
果转向力过大或转向力方向不正常，需要检查转向阀是否正常运作，是否需要清洗或更
换。

4. 检查转向系统的液压缸。

液压缸是完成转向操作的关键部件，如果液压缸损坏或
密封件老化，会导致转向困难或转向失效，需要及时更换液压缸或密封件。

5. 检查液压转向系统的液压油。

液压油是液压转向系统正常工作的重要保障，需要
定期更换液压油，并确保液压油的质量符合要求。

通过以上步骤进行故障诊断，并及时排除故障，可以保证汽车液压转向系统的正常工作。

在日常使用中，要注意定期检查液压转向系统的工作状况，及时发现故障并进行维修，避免因转向系统故障造成交通事故。

汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车上常见的一种转向系统，它通过液压力来辅助驾驶员进行转向操作。

由于使用频繁和长时间的工作，液压动力转向系统常常会出现一些故障。

下面将介绍几种常见的故障、诊断方法和排除方法。

1. 转向助力失效：当液压动力转向系统无法提供正常助力时，驾驶员会感到转向更加困难和费力。

这可能是由于液压泵、转向助力缸、液压油或管路等部件的故障造成的。

诊断方法：首先检查转向助力油箱中的液压油是否够量，如果不够，及时添加；接着检查转向助力泵是否正常工作，可以通过观察泵的运转和噪音来判断；最后检查液压油管路是否有泄漏。

排除方法：如果液压油不够，及时添加足够的液压油；如果转向助力泵有故障，需要更换新的泵；如果液压油管路有泄漏，需要修复或更换泄漏处的部件。

2. 转向失真：当转向时出现抖动、跑偏或不正常转向时，可能是由于前轮的角度失调或转向系统的故障造成的。

诊断方法：首先检查前轮的角度是否正常，需要根据车辆手册调整前轮的位置；接着检查是否有零部件损坏或磨损，如球头、转向机等；最后检查是否有松动或变形的部件。

排除方法：如果前轮的角度失调，需要调整前轮的位置；如果有零部件损坏或磨损，需要更换新的零部件；如果有松动或变形的部件，需要修复或更换。

3. 转向不灵敏：当转向时出现转向不灵敏或迟钝时，可能是由于转向助力油中有空气或污染物，或者转向助力缸有堵塞或故障造成的。

诊断方法：首先检查转向助力油的质量，如果发现有空气或污染物，需要更换新的转向助力油；接着检查转向助力缸是否堵塞，可以通过拆卸转向助力缸进行清洗或更换。

总结：汽车液压动力转向系统常见的故障包括转向助力失效、转向失真和转向不灵敏等。

在诊断和排除时，需要细心观察和检查液压油、转向助力泵、前轮位置、零部件损坏、松动或变形等方面的问题，并及时采取相应的修复措施。

定期保养和清洗液压动力转向系统是预防故障的重要措施。

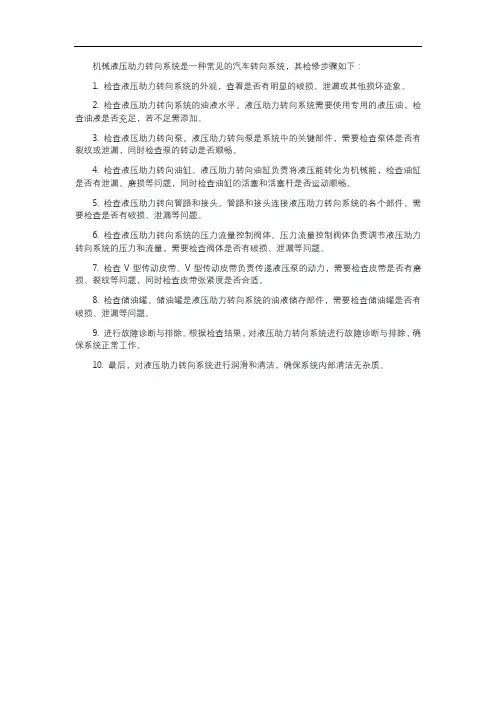

机械液压助力转向系统是一种常见的汽车转向系统，其检修步骤如下：
1. 检查液压助力转向系统的外观，查看是否有明显的破损、泄漏或其他损坏迹象。

2. 检查液压助力转向系统的油液水平。

液压助力转向系统需要使用专用的液压油，检查油液是否充足，若不足需添加。

3. 检查液压助力转向泵。

液压助力转向泵是系统中的关键部件，需要检查泵体是否有裂纹或泄漏，同时检查泵的转动是否顺畅。

4. 检查液压助力转向油缸。

液压助力转向油缸负责将液压能转化为机械能，检查油缸是否有泄漏、磨损等问题，同时检查油缸的活塞和活塞杆是否运动顺畅。

5. 检查液压助力转向管路和接头。

管路和接头连接液压助力转向系统的各个部件，需要检查是否有破损、泄漏等问题。

6. 检查液压助力转向系统的压力流量控制阀体。

压力流量控制阀体负责调节液压助力转向系统的压力和流量，需要检查阀体是否有破损、泄漏等问题。

7. 检查V型传动皮带。

V型传动皮带负责传递液压泵的动力，需要检查皮带是否有磨损、裂纹等问题，同时检查皮带张紧度是否合适。

8. 检查储油罐。

储油罐是液压助力转向系统的油液储存部件，需要检查储油罐是否有破损、泄漏等问题。

9. 进行故障诊断与排除。

根据检查结果，对液压助力转向系统进行故障诊断与排除，确保系统正常工作。

10. 最后，对液压助力转向系统进行润滑和清洁，确保系统内部清洁无杂质。

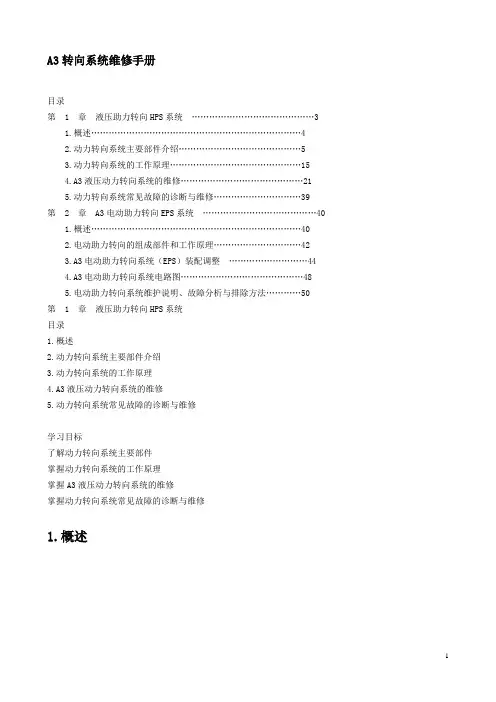

A3转向系统维修手册目录第 1 章液压助力转向HPS系统 (3)1.概述 (4)2.动力转向系统主要部件介绍 (5)3.动力转向系统的工作原理 (15)4.A3液压动力转向系统的维修 (21)5.动力转向系统常见故障的诊断与维修 (39)第 2 章 A3电动助力转向EPS系统 (40)1.概述 (40)2.电动助力转向的组成部件和工作原理 (42)3.A3电动助力转向系统（EPS）装配调整 (44)4.A3电动助力转向系统电路图 (48)5.电动助力转向系统维护说明、故障分析与排除方法 (50)第 1 章液压助力转向HPS系统目录1.概述2.动力转向系统主要部件介绍3.动力转向系统的工作原理4.A3液压动力转向系统的维修5.动力转向系统常见故障的诊断与维修学习目标了解动力转向系统主要部件掌握动力转向系统的工作原理掌握A3液压动力转向系统的维修掌握动力转向系统常见故障的诊断与维修1.概述转向系统有如下几种形式:奇瑞A3配备的助力转向系统是液压助力齿轮齿条式的转向系统，其主要部件包括：一个两截式并可折叠的转向管柱，一个动力转向机，一个动力转向油泵，一个压力传感器，一个动力转向储油罐，转向油冷却器及转向油硬管和软管。

A3液压助力转向系统部件布置图2.转向系统主要部件介绍2.1 转向管柱转向管柱是可折叠的机构，在车辆遭遇严重撞击时，考虑到发动机和转向系统部件位置的移动。

转向管柱下部则可伸缩，转向管柱安装在仪表板梁上。

转向盘倾斜度是可以上下调节的。

喇叭开关、娱乐控制开关、巡航控制开关等都装配在转向盘上。

所有开关都通过连接线与旋转偶合器接头相连。

一个位于转向盘中心、塑料盖下面的气囊为驾驶员的脸部及上部身躯提供保护。

转向管柱带中间轴总成转向柱为角度可调节式，具备溃缩吸能结构，满足碰撞要求。

转向管柱芯轴为旋锻加工，中间轴采用16 齿尼龙涂覆花键连接的先进工艺，保证了转向管柱的性能要求。

转向盘锁紧螺母力矩：35±3Nm转向柱与转向器连接锁紧螺母力矩：25±5Nm2.2 转向油泵A3采用的是常规的叶片泵转向系统的压力是由叶轮式动力转向泵提供，转向泵是通过转向泵皮带由曲轴驱动的，当发动机运转时，液压油被转向泵从储液罐中抽吸出来，输送油液的量和压力由转向泵的流量控制阀调节，多余的油液通过回油孔返回油泵的入口处。
