码头装卸工艺一、引言码头装卸工艺是指在港口码头进行货物的装卸操作的一种技术流程。
它是港口物流作业的重要环节，直接关系到港口的效率和货物的安全运输。
本文将从码头装卸工艺的流程、设备和安全等方面进行详细介绍。
二、码头装卸工艺流程1. 货物接收在货物到达码头之前，码头工作人员会提前准备好各种装卸设备，并进行货物接收工作。
这包括核对货物清单、验收货物数量和质量、记录货物信息等。
2. 货物存放接收到的货物会被暂时存放在指定的区域，通常是码头的仓库或露天堆放区。
码头工作人员会按照货物的特性和目的地进行分类和标记，确保货物的安全存放。
3. 装卸设备准备在进行货物装卸之前，码头需要准备好一系列装卸设备，如起重机、叉车、皮带输送机等。
这些设备根据货物的性质和数量进行选择，并在装卸现场进行布置和调试。
4. 装卸操作装卸操作是码头装卸工艺的核心环节。
通常情况下，起重机会被用于装卸大型货物，叉车用于搬运小型货物，皮带输送机用于连续运输货物。
码头工作人员需要根据货物的特性和目的地，选择合适的装卸方式和设备，进行精确的操作。
5. 装卸过程监控为了确保装卸操作的安全和顺利进行，码头通常会配备监控系统，对装卸过程进行实时监测。
监控系统可以监测装卸设备的状态、货物的运输路径和装卸效率等，及时发现和处理可能出现的问题。
6. 货物出库装卸完成后，货物会被移动到指定的出库区域，等待装车或运输。
码头工作人员会进行货物清点、验收和记录，确保货物的准确出库。
三、码头装卸设备1. 起重机起重机是码头装卸工艺中最常用的设备之一。
它通常由大型的固定式起重机和移动式起重机组成。
起重机可以通过吊钩、夹具等装置，将重型货物从船上或陆地上吊运到指定位置。
2. 叉车叉车是用于搬运小型货物的设备。
它具有灵活性和高效性，可以在狭小的空间内进行货物的装卸操作。
叉车通常由驾驶舱、叉臂和货叉组成，可以根据需要进行升降和侧移。
3. 皮带输送机皮带输送机是一种连续运输货物的设备。
集装箱码头装卸工艺方案
集装箱码头装卸工艺方案引言集装箱码头是现代化货物运输领域的重要组成部分，负责货物的装卸和转运。
为了提高集装箱码头的运作效率和安全性，需要制订合理的装卸工艺方案。
本文将探讨集装箱码头的装卸工艺方案，并提出一种优化方案。
装卸工艺概述在集装箱码头的装卸过程中，主要涉及以下几个步骤：1.卸载集装箱：到达集装箱码头的货船首先需要卸载集装箱，以便进行后续的操作。
一般情况下，卸载集装箱的顺序按照货物的优先级和目的地进行安排。
2.储存和分拣：卸载下来的集装箱需要被储存和分拣，以便后续的装载和配送。
储存和分拣的过程可以利用自动化设备和系统，提高效率和减少人工错误。
3.装载集装箱：装载集装箱是指将货物装入集装箱，并准备好发往目的地的集装箱。
在装载过程中，需要根据货物的特性和目的地，合理规划装载顺序和操作流程。
4.配载和发运：装载好的集装箱需要进行配载和发运。
在配载过程中，需要考虑货物的重量、体积和规格，以及目的地的要求和限制。
配载和发运可以利用专门的软件系统来进行规划和管理。
优化方案为了提高集装箱码头的装卸效率和安全性，可以采取以下的优化方案：自动化设备和系统引入自动化设备和系统可以提高集装箱码头的装卸效率。
例如，可以使用自动装卸桥和自动运输车辆来完成集装箱的装卸作业，减少人力成本和操作错误。
同时，可以建立集装箱管理系统，实现集装箱的自动储存、分拣和装卸。
数据化管理和智能调度通过建立数据化管理系统和智能调度系统，可以实时监控和管理集装箱码头的装卸作业。
数据化管理系统可以收集和分析装卸作业的数据，为装卸作业提供决策支持和优化方案。
智能调度系统可以根据装卸作业的需要和目标，在保证安全的前提下，合理规划和调度装卸资源。
合理规划装卸顺序和操作流程在装卸集装箱时，可以根据货物的特性和目的地，合理规划装卸顺序和操作流程。
例如，可以优先装卸轻型货物或易损货物，以减少操作风险和货物损坏。
同时，可以优化操作流程，减少不必要的中转和搬运，提高装卸效率。
编第2章 港口装卸工艺
第二章 港口装卸搬运工艺第一节 港口装卸工艺的概念、性质与作用第二节 件杂货物装卸搬运工艺第三节 大宗干散货物装卸搬运工艺第四节 液体货物装卸搬运工艺第五节 集装箱货物装卸搬运工艺第六节 危险品货物装卸搬运工艺第一节港口装卸工艺的概念、作用及合理化原则一、港口装卸工艺的概念及内容所谓工艺，是指社会生产中劳动者利用生产工具改变劳动对象的方法与过程。
在制造业中指的是将原材料或半成品加工成产品的方法。
在港口生产中，港口装卸工艺是指将货物从一种运输工具（或库场）转移到另一种运输工具（或库场），实现空间位移的方法和程序。
港口的主要任务是货物装卸和储存。
对港口来说，装卸工艺即是港口的生产方法，研究港口装卸工艺就是分析和改进装卸方法，使通过港口的物流更经济、更合理，从而达到安全、优质、高效、低成本完成装卸任务的目的。
港口装卸工艺主要包括如下五个方面的内容：1. 装卸设备和工属具的选择；2. 工艺流程的设计；3. 在运输工具和库场上的货物摆放与堆码；4. 驾驶员和工人的操作方法；5. 工艺规程的制定和修改。
二、港口装卸工艺在港口生产与管理中的重要作用（一）港口装卸工艺是港口生产的基本手段与其他生产过程一样，物流过程中劳动对象也有数量、质量、空间和时间等多种形式的变化。
港口的主要生产活动是装卸搬运和储存，通过装卸搬运和储存创造货物的空间效用和时间效用，如果没有装卸搬运的方法和程序，即港口装卸工艺，港口的生产目标就无法实现。
（二）港口装卸工艺直接决定着港口生产成本港口的主要任务是装卸，即在不同运输工具之间进行货物换装。
这一过程中并没有材料的消耗，只有机械的磨损及燃料的消耗。
因此，装卸成本主要取决于机械的折旧修理费、燃料费、机械驾驶员及装卸工人的工资等。
同样的任务采用不同的装卸工艺方案，其成本是不一样的，即装卸工艺的合理与否直接决定着港口生产成本的高低。
最佳的装卸工艺方案应按照投入成本低、装卸效率高、安全可靠的原则合理组合。
集装箱码头装卸作业—集装箱港口装卸作业流程
• 各种装卸工艺（堆场作业）的比较
✓ 适用于年通过量8-10万TEU集装箱码头
b. 轨道式龙门起重机工艺系统
• 优点：轨距较大，可横跨14列集装箱或更多，可 堆码4-５层高集装箱
• 缺点：由于只能沿轨道运行，作业范围受限制， 机动性差；装卸车、倒箱作业较困难。
✓ 适用于年吞吐量10万TEU以上或两个以上连续泊 位的集装箱码头
5
C
堆
4a
牵引车+底盘车
C
轨道车辆 集运载重拖车
轮胎式龙门吊
堆场
4b
牵引车+底盘车
C
轨道式龙门吊
轨道车辆 集运载重拖车
集装箱堆场
4. 龙门起重机工艺系统 a. 轮胎式龙门起重机工艺系统
• 优点：可以有效利用堆场，易于实现堆场作业自 动化
• 缺点：相对跨运车系统，灵活性不够，提箱作业 比较困难，设备维修量和能源消耗较大。
集装箱码头装卸工艺
1. 底盘车工艺系统 2. 跨运车工艺系统 3. 正面吊运机工艺系统 4. 龙门起重机工艺系统 5. 集装箱叉车工艺系统
1
牵引车+底盘车
C
牵引车+底盘车
轨道车辆 集运载重拖车
轮胎式龙门吊
1. 底盘车工艺系统 • 本系统码头前沿由集装箱装卸桥进行装卸船作
业。卸船时将集装箱卸到底盘车，由牵引车拖 至堆场停放；装船时由牵引车将装有集装箱的 底盘车拖至堆场，然后再拖运至前沿装船。 • 优点：这种方式在堆场上不需要其他辅助装卸 机械，并把水平搬运与堆场堆码作业合二为一 ，最适合“门到门”运输。 • 缺点：要求堆场较大，所需底盘车数量大，投 资大。 ✓ 适用于公路四通八达的“门到门”运输方式
场
港口(集装箱)装卸工艺
3、港口装卸工艺现 代化是港口技术进步 的标志 现代化的机械设 备，先进科学的工艺 是港口技术进步的标 志。如现代化的集装 箱码头，现代化的管 理信息系统使装卸效 率得到很大提高。
4、港口装卸工艺直
接影响港口的生产 效率 港口装卸工艺 不同，设施配备不 同，从而产生不同 的装卸成本。即不 同生产组织产生不 同的经济绩效。
1、港口装卸工艺是 港口生产的基础 港口装卸过程中的 安全与质量、装卸效 率的高低、劳动强度 的大小都离不开装卸 工艺。可以说，港口 装卸工艺工作是港口 管理工作中头等重要 的工作，是港口生产 的基础。
2、港口装卸工艺 是劳动管理的重要 内容 港口装卸工艺 不同，装卸劳动定 额和装卸作业时间 就不同，对工人按 劳分配和奖罚制度 就不同。
桥吊是码头上用于将集装箱吊起进行装卸作 业的起重机，是码头的心脏。桥吊作业能力决定 着一个码头的货物吞吐能力。 桥吊经历四代升 级 ，目前为止为第四代，能吊起70吨重货物， 能升高42米，能前伸出70米远，采用智能交流 变频驱动装置。
龙门起重机装卸工艺 方案以龙门起重机为 主要装卸机械。这种 装卸工艺堆场利用率 更高，集装箱堆高可 达5-7层，专业性更 强，投资较大。龙门 吊轮压大，建设投资 大，要求高。
所谓工艺，是社会生 产中改变劳动对象所 采取的方法。在制造 业中指的是加工方法。 在港口企业中，港口 装卸工艺是指在港口 实现货物从一种运载 工具转移到另一种运 载工具的空间位移的 方法和程序。
1、提高了装卸效率，减轻了工人劳动强 度； 2、减少了货损货差，提高了货运质量； 3、加快了货物送达速度，加速了车、船 周转； 4、节省了包装费用，简化了理货手续； 5、减少了货物运输费用，降低了运输成 本；
港口装卸工艺与安全管理作业指导书
港口装卸工艺与安全管理作业指导书第1章港口装卸工艺概述 (3)1.1 装卸工艺的基本概念 (3)1.2 港口装卸工艺的分类与特点 (4)第2章港口装卸工艺设计原则与要求 (4)2.1 设计原则 (5)2.1.1 安全性原则 (5)2.1.2 高效性原则 (5)2.1.3 可靠性原则 (5)2.1.4 灵活性原则 (5)2.1.5 经济性原则 (5)2.1.6 绿色环保原则 (5)2.2 设计要求 (5)2.2.1 符合法律法规 (5)2.2.2 满足装卸需求 (5)2.2.3 考虑港口条件 (5)2.2.4 优化设备选型 (6)2.2.5 保障人员安全 (6)2.3 设计流程 (6)2.3.1 调研与分析 (6)2.3.2 制定设计方案 (6)2.3.3 设计计算 (6)2.3.4 设计评审 (6)2.3.5 施工图设计 (6)2.3.6 设计变更与优化 (6)第3章装卸设备选型与配置 (6)3.1 装卸设备类型及特点 (6)3.1.1 集装箱装卸设备 (6)3.1.2 件杂货装卸设备 (7)3.1.3 散货装卸设备 (7)3.2 设备选型原则 (7)3.2.1 适用性原则 (7)3.2.2 高效性原则 (7)3.2.3 安全性原则 (7)3.2.4 经济性原则 (7)3.2.5 环保性原则 (8)3.3 设备配置与布局 (8)3.3.1 设备配置 (8)3.3.2 设备布局 (8)第4章装卸工艺操作规程 (8)4.1 装卸作业准备 (8)4.1.1 作业前准备 (8)4.1.2 设备检查 (8)4.1.3 作业现场准备 (8)4.2 装卸作业过程 (8)4.2.1 装卸作业流程 (8)4.2.2 装卸作业要求 (9)4.2.3 装卸作业监控 (9)4.3 装卸作业结束与交接 (9)4.3.1 作业结束 (9)4.3.2 交接工作 (9)第五章装卸作业安全管理 (9)5.1 安全管理基本原则 (9)5.1.1 安全第一原则 (9)5.1.2 预防为主原则 (9)5.1.3 规范操作原则 (10)5.1.4 持续改进原则 (10)5.2 安全管理制度与措施 (10)5.2.1 安全管理制度 (10)5.2.2 安全措施 (10)5.3 安全预防与处理 (10)5.3.1 安全预防 (10)5.3.2 安全处理 (10)第6章装卸作业质量控制 (11)6.1 质量控制原则与方法 (11)6.1.1 质量控制原则 (11)6.1.2 质量控制方法 (11)6.2 质量检测与监控 (11)6.2.1 质量检测 (11)6.2.2 质量监控 (11)6.3 质量问题处理与改进 (12)6.3.1 质量问题处理 (12)6.3.2 质量改进 (12)第7章环境保护与节能减排 (12)7.1 环境保护措施 (12)7.1.1 港口作业污染预防 (12)7.1.2 生态环境保护 (12)7.1.3 噪音与振动控制 (12)7.2 节能减排措施 (12)7.2.1 能源管理 (13)7.2.2 节能技术应用 (13)7.2.3 减排措施 (13)7.3 环保设施与设备管理 (13)7.3.1 环保设施建设 (13)7.3.2 设备维护与管理 (13)7.3.3 环保监测与评估 (13)第8章装卸作业人员培训与管理 (13)8.1 培训内容与要求 (13)8.1.1 基础知识培训 (13)8.1.2 专业技能培训 (13)8.1.3 安全意识培训 (14)8.1.4 要求 (14)8.2 培训方法与评估 (14)8.2.1 培训方法 (14)8.2.2 评估 (14)8.3 人员配置与管理 (14)8.3.1 人员配置 (14)8.3.2 管理 (14)第9章装卸工艺技术创新与发展 (15)9.1 技术创新方向与目标 (15)9.1.1 创新方向 (15)9.1.2 创新目标 (15)9.2 技术研发与应用 (15)9.2.1 自动化与智能化技术 (15)9.2.2 节能环保技术 (15)9.2.3 安全监控与预警技术 (15)9.2.4 高效装卸设备与工艺 (15)9.3 产业趋势与发展前景 (16)9.3.1 产业趋势 (16)9.3.2 发展前景 (16)第10章装卸工艺与安全管理实例分析 (16)10.1 实例分析一：集装箱装卸工艺与安全管理 (16)10.1.1 集装箱装卸工艺 (16)10.1.2 集装箱安全管理 (16)10.2 实例分析二：散杂货装卸工艺与安全管理 (17)10.2.1 散杂货装卸工艺 (17)10.2.2 散杂货安全管理 (17)10.3 实例分析三：液体散货装卸工艺与安全管理 (17)10.3.1 液体散货装卸工艺 (17)10.3.2 液体散货安全管理 (17)。
《港口装卸工艺学》课件
根据液化气体的种类和特性，液化气装卸 机械与设备可分为液化石油气装卸机械与 设备和液化天然气装卸机械与设备两类。
液化气装卸机械与设备应用场景
液化气装卸机械与设备发展趋势
广泛应用于液化气库、燃气公司、化工企 业等场所，用于装卸各种液化气体。
随着能源结构的调整，液化气装卸机械与 设备正朝着高效、节能、环保的方向发展 。
人工智能技术
应用于装卸设备的控制和调度，提 高作业效率。
03
02
大数据分析
对港口运营数据进行深度挖掘和分 析，为决策提供支持。
区块链技术
实现港口物流信息的不可篡改和透 明化，提高信息安全性。
04
CHAPTER
05
案例分析
某港口散货装卸工艺优化案例
总结词
通过采用新型装卸设备和技术，优化散货装卸工艺流程，提高装卸效率。
液化气装卸工艺流程是指对液化气进行装卸的工艺过程，包括液化气 从码头到仓库或从仓库到码头的运输、装卸和储存等环节。
02
液化气装卸工艺流程通常采用液化气罐车、液化气泵等设备来完成， 以提高装卸效率和安全性。
03
在液化气装卸工艺流程中，液化气的计量、采样、化验等环节也需要 进行，以确保液化气的质量和数量符合要求。
04
液化气装卸工艺流程的设计需要考虑码头的吞吐量、液化气的种类和 特性、装卸设备的性能和数量等因素。
CHAPTER
03港口装卸机械与设备货装卸机械与设备散货装卸机械与设备概述
散货装卸机械与设备是用于装 卸大宗散货物的专用机械，包 括抓斗起重机、装船机、卸船 机等。
散货装卸机械与设备分类
根据散货的特性，散货装卸机 械与设备可分为干散货装卸机 械与设备和液体散货装卸机械 与设备两类。
港口规划与布置第三章 港口装卸工艺.
①起升速度通常设计两种速度： a.起吊额定负荷量时的起升速度（下降速度）； b．空载起升速度。 空载起升速度通常应高于满载起升速度1倍以上。 ②小车行走速度 现代大型集装箱装卸桥上的小车行走的距离一 般在50 - 60m，小车行走的时间约占整个工作循环时间的25%，因 此，提高小车行走速度对缩短工作周期，提高装卸桥的生产率也有 重要意义。 ③大车行走速度 在装卸集装箱船时，当装卸完一个格舱后，装 卸桥（即所谓大车）需转移到另一格舱。装卸作业结束后，同样需 要移动装卸桥到指定地点。装卸桥行走机构并不是频繁工作的机构 ，工作速度一般仅约25、45m/min。45m/min是按人的步行速度确 定的，检修时修理工可以跟着装卸桥走进行检查。 ④臂架俯仰时间臂架的俯仰属非工作性操作。船舶靠码头前，臂 架仰起。进行装卸作业时，臂架俯下。装卸完毕船舶离码头前，再 把臂架仰起。臂架仰起是为了使船舶能安全靠离码头，防止船舶与 装卸桥臂架碰撞。
100m以内 宜选用蓄电池搬运车 100-200m 宜选用叉车 200-500m 宜选用牵引车挂车 500m以上 宜选用货车 三、装卸工艺流程： 五种装卸工艺流程。
件杂货舱内作业存在的问题
件杂货舱内作业是有三个工序组成：甲板下拆垛或堆 垛；将货物从船舱深处移到舱口直下方，或相反；将货物 组成货组，准备起吊。 解决舱内作业费力费时问题是提高船舶装卸整条作业 线生产效率主要因素。 专用的件杂货船舱内作业的机械要求是外形尺寸小、 自重轻、灵活、机动性好的多功能机械 舱内叉车是一种较好的舱内作业的专用机械。
装卸工艺： 1. 船 2. 船 3. 船 4. 船
岸桥 岸桥 岸桥 岸桥
集卡 叉车 堆场 跨运车 堆场 集卡 龙门机 堆场 底盘车 堆场
3.3 干散货码头装卸机械和工艺
调度业务知(6)港口装卸工艺
调度业务知识第六讲港口装卸工艺1、装卸工艺的概念所谓港口装卸工艺就是港口按照一定的劳动组织形式，运用装卸机械及配套工具（或称机械化系统）等物资手段，遵照规定的技术标准和规范，完成货物在不同运输方式之间的换装作业过程。
2、装卸工艺的主要内容装卸工艺过程的实现既包括装卸作业的操作方法、作业顺序，又包括作业技术标准和规范以及维护工艺纪律的生产组织程序。
装卸作业的操作方法，就是对货物在具体的操作过程中所采用的作业手段，它包括货物的吊装方法、加固方法、拆码方法、水平搬运方法、堆装作业方法等。
还包括运用的机械、工属具以及每个作业环节中的操作方法，如摘挂钩动作、指挥手势等。
作业技术又可以叫做工艺纪律，是指装卸作业过程中的技术标准和规范。
如货物的堆码标准、装车标准、码舱标准；装卸作业技术标准；机械的运用规范；工属具的使用标准；船舶的配载技术等。
这些标准和规范的实质是保证装卸作业正常进行的工艺纪律。
这些技术标准和规范都是依据各货种的具体装卸方法确定的，它不包括装卸方法的具体内容，而是实施装卸方法的技术条件和理论依据。
在实际生产中往往把操作方法和作业技术统称为装卸作业技术，即包括操作方法和技术标准。
由装卸操作方法、作业技术和生产组织三部分内容所描述的货物换装过程的规律，就比较全面地概括了装卸工艺的含义。
3、装卸工艺过程及其组成（1）装卸工艺过程：货物从一种运输工具换装到另一种运输工具上所完成的换装作业过程叫做装卸工艺过程。
装卸工艺过程是描述货物换装过程和范围。
装卸工艺过程是由一个或多个操作过程组成的。
港口常见的装卸工艺过程有：车←→库（场）←→船船←→驳船←→车车←→库（场）←→车←→船车←→船船←→船（海船、江船、驳船）装卸工艺过程中各作业工序的连续称为工艺流程。
（2）工艺过程的基本要素任何一个工艺过程都是由下列基本要素构成的。
货物：它是过程的作用对象，一切工艺过程都是有具体对象的过程，不存在抽象的工艺过程。
货物是工艺过程中不可缺少的因素。
港口装卸工艺

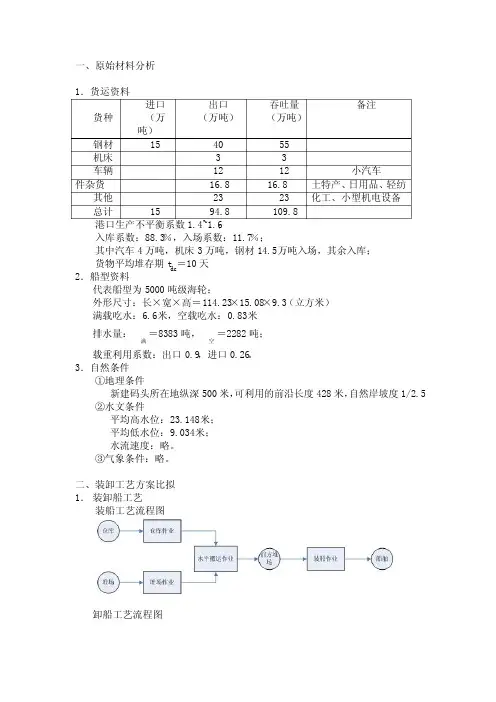

一、原始材料分析入库系数：88.3％，入场系数：11.7％；其中汽车4万吨，机床3万吨，钢材14.5万吨入场，其余入库； 货物平均堆存期t dc ＝10天 2．船型资料代表船型为5000吨级海轮；外形尺寸：长×宽×高＝114.23×15.08×9.3（立方米） 满载吃水：6.6米，空载吃水：0.83米排水量：满∆＝8383吨，空∆＝2282吨；载重利用系数：出口0.9，进口0.26。
3．自然条件①地理条件新建码头所在地纵深500米，可利用的前沿长度428米，自然岸坡度1/2.5 ②水文条件平均高水位：23.148米； 平均低水位：9.034米； 水流速度：略。
③气象条件：略。
二、装卸工艺方案比拟 1． 装卸船工艺装船工艺流程图卸船工艺流程图2．库场装卸工艺（1）仓库工艺利用叉车装卸利用桥式起重机装卸（2）堆场装卸工艺堆场装卸三、港口装卸工艺系统1、根据所选择的机械设备，拟采用以下两种工艺流程：第一种方案：第二种方案2、门机工艺布置布置两台10吨门机（M10-30）在泊位旁边。
3、水平搬运作业利用解放J6P 重卡为牵引车，一辆牵引车牵引4台平板车，一台牵引车配12台平板车，12台平板车分为3个部分，一个部分4台平板车在门机，一个部分4台平板车在被牵引车牵引，一个部分4台牵引车在库场等待卸货。
4、库场工艺布置 仓库装卸两种工艺 第一种工艺利用叉车对 平板车上的货物进行装卸。
第二种工艺利用桥式起重机对车上货物进行装卸。
堆场装卸工艺对于堆场的道路确定后方堆场主干道宽12m ，次干道宽8m 。
三、港口建设参数计算㈠泊位数的确定1．计算泊位年通过能力利用公式计算出单一货种年通过能力ρdfs d zy t t t t t G T P +-=1s带入公式得P=605767吨 2．计算泊位修建1个泊位就可以满足需要。
4. 船位利用率： 船舶利用率ρ=0.65 ㈡库场面积计算①单一货种库场面积计算利用公式dcykrn t T K K Q E BK ⋅⋅=k E A q k =⨯计算出库场面积得到如下数据：A 钢库=5323平方米 A 钢场=655平方米 A 机库=1144平方米 A 机场=139平方米 A 件库=24937.5平方米 A 其库=17071平方米 A 车场=4750平方米 ②库场总面积把所有的库场面积相加得到 A 总=54019.5平方米 ㈢装卸机械数量利用以下公式确定所需的机械台数∑=jjL j j P K Q N 8760带入数据进行计算得到： N 门=1.4 取2台 N 牵=1.5 取2台 N 叉=6.2 取7台 N 轮=0.83 取1台 N 桥=3.09 取4台㈣装卸工人及机械司机配给人数装卸工人数：N=1×2×12/(1-2/7)/90%=38人 辅助工人数 N=38×8%=3.04人，取4人总人数N=38+4+40=82人㈤港口装卸方案的比较主要技术经济指标的计算方案一：①港口建设总投资及单位货运量的港口建设总投资计算：码头水工建筑造价20万元/米，仓库造价800元/米2，堆场造价300元/米2，其他费用5200万元。
