等离子体的基本原理

等离子的工作原理

等离子的工作原理是指在高温高能量作用下，气体中的分子或原子被电离形成带正电荷的阳离子和带负电荷的电子，并形成带正电荷和带负电荷的空间。当电场作用下，正负电荷会受到电力的作用而被分开，并形成带电离子和电子云。这种带电离子和电子云的集合体就是等离子体。

等离子体具有丰富的电磁特性和高度活性，可以产生强烈的电荷反应和电磁辐射。等离子体可以通过各种方式来产生，包括通过电弧放电、激光等方法。在等离子体中，带电离子和电子云的碰撞、复合以及与外界电场的相互作用是导致等离子体行为的关键因素。

等离子体的工作原理主要涉及三个基本过程：

1. 电离过程：高能电子或电磁辐射的作用下，气体中的原子或分子丧失电中性，形成带正电荷的离子和带负电荷的电子。

2. 冷等离子体形成过程：在电离过程后，电离气体中的带电离子和电子会迅速与周围的非电离气体分子碰撞，转移能量，引起非电离分子的电离，形成冷等离子体。

3. 等离子体的维持过程：为了使等离子体能够持续存在，需要提供能量来弥补能量耗散。通常采用外部电源施加电场或电磁场，或者通过放电方式不断输入能量来维持等离子体的稳定。

等离子体的工作原理被广泛应用于激光、等离子体显示技术、核聚变、等离子体刻蚀和等离子体等领域，在这些应用中，等离子体的高温和高能量性质使其具有独特的物理特性和发展潜力。

等离子体化学的基本原理及应用

等离子体化学是20世纪六十年代发展起来的一门新兴交叉科学.经过40多年的研究发展,已经广泛地引用于化工,冶金,机械,纺织,电子,能源,半导体,医药等不同领域.本文对等离子体化学在材料,电子,光学,医药,化学合成,环境保护几个方面的一些应用进行综述.[1-2]

1理论概述[3]

对常温常压条件下的气体通过高温加速电子加速离子给物质以能量,物质被解离成阴,阳离子的状态,由于整个体系阴,阳离子总电荷相等,故称为等离子体.而从通常的能量排布:气体>液体>固体的角度来说,等离子的能量比气体更高,能表现出一般气体所不具有的特性,所以也被称为物质的第四态.当气体电离生成电子正离子一般在段时间内发生结合,回到中性分子状态,这个过程产生的电子,离子的一部分能量以电磁波等不同形式消耗,在分子离解时常生成自由基,生成的电子结合中性原子,分子形成负离子.因此,整个等离子体是电子正负离子激发态原子,原子以及自由基的混合状态.因为各种化学反应都是在高激发态下进行的,与经典的化学反应完全不同.这样使等离子体的原子或分子的本性通常都发生改变,即使是较稳定的惰性气体也会变得具有很强的化学活泼性.

在放电气体中发生的反应称为等离子体化学反应,用电子温度Te和离子温度Ti作为参数.若Te ≈Ti称为平衡等离子体或高温等离子体.若Te >>Ti称为非平衡等离子体或低温等离子体.这两种不同的情况在不同的领域都有广泛的运用.

2设备与装置[3-4]

可以将等离子的产生理解为:一定的真空度,外加电场/磁场,通电条件下射频放电产生的特殊物质.各国学者一直努力研制一种能得到均匀稳定的等离子的设备.可以通过(1)解光放电,(2)电晕放电,(3)寂静放电,(4)RF放电,(5)微波放电这5种放电方式(基本特征见图1)来得到等离子体,但为了保证反应产物不分解,一般采用辉光放电形式.这类仪器通过外加电场可以有效地把能量直接传递给反应体系中的气体分子,反应腔里将发生气体放电,产生非平衡等离子体,这种能量传递方法不仅经济有效,而且产生的等离子体具有能量高密度大的特点,所以应用较为广泛.根据反应器的结构不同分为内部电极方式的反应器,外部电极方式的反应器,直流放电反映器,采用商业频率的反映器,微波放电反映器(见图2).而大多数工业活动需在常压或加压(高气体浓度)条件下进行,尤其化学工业,环境工程和材料工业等还不具备在低气压条件下进行化学反应的工艺条件.

等离子体刻蚀机原理

什么是等离子体？

▪随着温度的升高，一般物质依次表现为固体、液体和气体。它们统称为物质的三态。

▪当气体的温度进一步升高时，其中许多，甚至全部分子或原子将由于激烈的相互碰撞而离解为电子和正离子。这时物质将进入一种新的状态，即主要由电子和正离子（或是带正电的核）组成的状态。这种状态的物质叫等离子体。它可以称为物质的第四态。

等离子体的应用

等离子体的产生 等离子体的应用 等离子体刻蚀原理

▪等离子体刻蚀是采用高频辉光放电反应，使反应气体激活成活性粒子，如原子或游离基，这些活性粒子扩散到需刻蚀的部位，在那里与被刻蚀材料进行反应，形成挥发性反应物而被去除。

▪这种腐蚀方法也叫做干法腐蚀。

等离子体刻蚀反应 ▪首先，母体分子CF4在高能量的电子的碰撞作用下分解成多种中性基团或离子。

CF4→CF3，CF2，CF，C，F

▪其次，这些活性粒子由于扩散或者在电场作用下到达SiO2表面，并在表面上发生化学反应。

▪生产过程中，在CF4中掺入O2，这样有利于提高Si和SiO2的刻蚀速率。

等离子体刻蚀工艺

▪装片

在待刻蚀硅片的两边，分别放置一片与硅片同样大小的玻璃夹板，叠放整齐，用夹具夹紧，确保待刻蚀的硅片中间没有大的缝隙。将夹具平稳放入反应室的支架上，关好反应室的盖子。

检验方法

▪冷热探针法

检验原理

▪热探针和N型半导体接触时，传导电子将流向温度较低的区域，使得热探针处电子缺少，因而其电势相对于同一材料上的室温触点而言将是正的。

▪同样道理，P型半导体热探针触点相对于室温触点而言将是负的。

▪此电势差可以用简单的微伏表测量。

▪热探针的结构可以是将小的热线圈绕在一个探针的周围，也可以用小型的电烙铁。

检验操作及判断

•确认万用表工作正常，量程置于200mV。

•冷探针连接电压表的正电极，热探针与电压表的负极相连。

•用冷、热探针接触硅片一个边沿不相连的两个点，电压表显示这两点间的电压为负值，说明导电类型为p，刻蚀合格。相同的方法检测另外三个边沿的导电类型是否为p型。

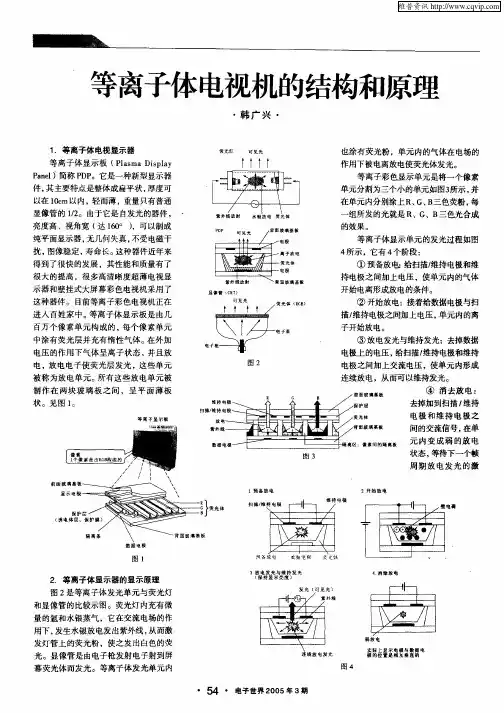

等离子体电视机的结构和原理　

１．等离子体电视显示器　

等离子体显示板（Ｐｌａｓｍａ　Ｄｉｓｐｌａｙ　

Ｐａｎｅ１）简称ＰＤＰ。它是一种新型显示器　

件，其主要特点是整体成扁平状，厚度可　

以在ｌＯｃｍ以内，轻而薄，重量只有普通　显像管的１／２。由于它是自发光的器件，　

亮度高、视角宽（达１６０。），可以制成　

纯平面显示器，无几何失真，不受电磁干　

扰，图像稳定，寿命长。这种器件近年来　得到了很快的发展，其性能和质量有了　

很大的提高，很多高清晰度超薄电视显　

示器和壁挂式大屏幕彩色电视机采用了　

这种器件。目前等离子彩色电视机正在　

进入百姓家中。等离子体显示板是由几　

百万个像素单元构成的，每个像素单元　

中涂有荧光层并充有惰性气体。在外加　

电压的作用下气体呈离子状态，并且放　

电，放电电子使荧光层发光，这些单元　被称为放电单元。所有这些放电单元被　

制作　

状。　韩广兴·　

荧光灯　可见光　ｆｆ　ｆ　ｆ　

厂　

ｓ／　￣Ｉ］Ｉ　

鞋　Ｆ＝｛｛｛　啦　

Ｌ——·———·—·－　－－——、—————＝　，一　紫外线放射　＼背面玻璃基板　

ｆ　光ｆ　ｆ／　【ＲＧＢ　ｆ　ｆ　ｆ　ｆ／　。　

…　

图２　也涂有荧光粉，单元内的气体在电场的　作用下被电离放电使荧光体发光。　

等离子彩色显示单元是将一个像素　

单元分割为三个小的单元如图３所示，并　

在单元内分别涂上Ｒ、Ｇ、Ｂ－－－色荧粉，每　组所发的光就是Ｒ、Ｇ、Ｂ三色光合成　

的效果。　

等离子体显示单元的发光过程如图　

４所示，它有４个阶段：　

①预备放电给扫描／维持电极和维　

持电极之间加上电压，使单元内的气体　开始电离形成放电的条件。　

②开始放电：接着给数据电极与扫　

描／维持电极之间加上电压，单元内的离　

子开始放电。　

③放电发光与维持发光：去掉数据　

电极上的电压，给扫描／维持电极和维持　

电极之间加上交流电压，使单元内形成　连续放电，从而可以维持发光。　

数据电楹　

图１　

２．等离子体显示器的显示原理　

图２是等离子体发光单元与荧光灯
