光学拍照法的原理及应用

光学法的透射光原理及应用

1. 引言

光学法是一种常用的测量手段，广泛应用于各个领域。透射光是光学法中的一种重要手段，通过透射光可以获得被测物体的有关信息。本文将介绍透射光的原理及其应用。

2. 透射光的原理

透射光是指光线穿过物体时，部分光线被吸收或散射，而剩下的光线透过物体的现象。透射光的原理可以用光在物质中传播时的折射、散射等现象来解释。

2.1 折射

折射是指光线从一种介质传播到另一种介质时，由于介质的折射率不同，光线的传播方向会发生改变。根据斯涅尔定律，光线在两种介质交界处的入射角和折射角之间存在一个关系，即$n_1 \\sin(\\theta_1) = n_2 \\sin(\\theta_2)$，其中𝑛1和𝑛2分别是两种介质的折射率，$\\theta_1$和$\\theta_2$分别是入射角和折射角。

2.2 散射

散射是指光线在物质中遇到颗粒或不均匀结构时，由于与颗粒或结构的相互作用而改变传播方向的现象。散射会导致光的偏折和强度的衰减。

2.3 透射

透射是光线从物体的表面进入物体内部并持续传播的过程。透射光的强度取决于入射光的强度、物体的透过率和光线在物体内部的衰减情况。

3. 透射光的应用

透射光的应用十分广泛，以下列举了几个常见的应用领域。

3.1 医学领域

在医学领域中，透射光可以用于检测人体组织的状态。例如，透射光成像技术可以通过测量组织中的透射光强度来获得关于组织构造和血液供应的信息。这种技术常用于肿瘤检测和脑功能研究等领域。

3.2 材料研究

透射光在材料研究中也有广泛的应用。例如，透射电子显微镜（TEM）利用透射电子来观察材料的微观结构。透射光谱学则可以通过分析透过样品的光谱来了解材料的成分和性质。透射电镜和透射光谱学在材料科学、纳米技术等领域起到了重要作用。

3.3 环境监测

透射光也可用于环境监测。例如，大气透射光可以用于测量大气中的颗粒物浓度和能见度。透过水体的光可以用于测量水体中的悬浮物浓度。利用透射光进行环境监测可以提供重要的环境数据，用于污染控制和环境保护。

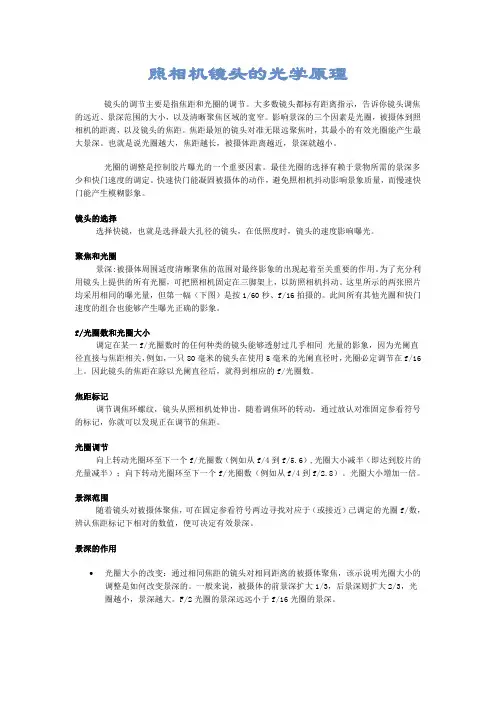

照相机镜头的光学原理

镜头的调节主要是指焦距和光圈的调节。大多数镜头都标有距离指示，告诉你镜头调焦的远近、景深范围的大小，以及清晰聚焦区域的宽窄。影响景深的三个因素是光圈，被摄体到照相机的距离，以及镜头的焦距。焦距最短的镜头对准无限远聚焦时，其最小的有效光圈能产生最大景深。也就是说光圈越大，焦距越长，被摄体距离越近，景深就越小。

光圈的调整是控制胶片曝光的一个重要因素。最佳光圈的选择有赖于景物所需的景深多少和快门速度的调定。快速快门能凝固被摄体的动作，避免照相机抖动影响景象质量，而慢速快门能产生模糊影象。

镜头的选择

选择快镜，也就是选择最大孔径的镜头，在低照度时，镜头的速度影响曝光。

聚焦和光圈

景深:被摄体周围适度清晰聚焦的范围对最终影象的出现起着至关重要的作用。为了充分利用镜头上提供的所有光圈，可把照相机固定在三脚架上，以防照相机抖动。这里所示的两张照片均采用相同的曝光量，但第一幅（下图）是按1/60秒、f/16拍摄的。此间所有其他光圈和快门速度的组合也能够产生曝光正确的影象。

f/光圈数和光圈大小

调定在某一f/光圈数时的任何种类的镜头能够透射过几乎相同 光量的影象，因为光阑直径直接与焦距相关，例如，一只80毫米的镜头在使用5毫米的光阑直径时，光圈必定调节在f/16上。因此镜头的焦距在除以光阑直径后，就得到相应的f/光圈数。

焦距标记

调节调焦环螺纹，镜头从照相机处伸出，随着调焦环的转动，通过放认对准固定参看符号的标记，你就可以发现正在调节的焦距。

光圈调节

向上转动光圈环至下一个f/光圈数（例如从f/4到f/5.6）,光圈大小减半（即达到胶片的光量减半）；向下转动光圈环至下一个f/光圈数（例如从f/4到f/2.8）。光圈大小增加一倍。

景深范围

随着镜头对被摄体聚焦，可在固定参看符号两边寻找对应于（或接近）己调定的光圈f/数，辨认焦距标记下相对的数值，便可决定有效景深。

摄影 的基本概念

1、摄影光学基础知识

照相机的工作过程，概略地说是应用光学成象原理，通过照相镜头将被摄物体成象在感光材料上。

波长在400~700nm的电磁波能够为人眼所感觉，称为可见光，超过这个范围人眼就感觉不到了。不同波长的可见光在我们的眼睛中产生不同的颜色感觉，

按照波长由长到短，光的颜色依次是红、橙、黄、绿、青、蓝、紫等色。在设

计照相机镜头及其他光学仪器时，并不把光看作是电磁波，而是把光看作是能

传播能量的几何线，叫做光线。光源A发光就是向四周发出无数条几何线，这

无数条具有方向的几何线就叫做光线。这样在几何光学中研究光的传播问题，就变成了一个几何问题、数学问题，问题简化多了。

下面叙述几何光学的几个基本定律--光线的传播规律:

(1)光的直线传播定律--光在均匀介质中，是沿着直线传播的，即在均匀介质中光线为一直线。光的直线传播现象在日常生活中随时随地可以见到，如物

体被光照射而成影，小孔成象等。光的直线传播引出了光线这个概念。

(2)光的独立传播定律--光的传播是独立的，当不同光线从不同方向通过介质某一点时，彼此互不影响。当两支光线会聚于空间某一点时，它的作用为简

单的叠加。光线的这一性质，使被拍摄物体各点的光互不影响地进入照相镜头，

在成象面上成象。

(3)光的反射定律--当光传播到两种不同介质的分界面时，就会发生反射。光的反射定律指出:

①入射光线、反射光线和分界面上光投射点的法线在同一平面内，反射光线与入射光线分别位于法线的两侧。

②反射角和入射角相等。光的反射现象还具有可逆性，假如光线逆着原来

反射光线方向入射到界面上，那么它将逆着原来入射光线的方向反射出去。

随着界面的不同，反射又可分为定向反射和漫反射。从一个方向入射到光亮、平整的镜子上的光线，入射点都落到同一平面上，其反射都向着同一方向，

则称为定向反射。当光从一个方向投射到粗糙表面上时(如毛玻璃面等)，由于

粗糙面可以看成由许多角度不同的小平面组成，光线便从各个不同的方向反射出去，称为漫反射。但需注意在漫反射现象中，就每一条光线而言都还是遵循

1 照 相 机 的 发 展 与 使 用

一线阳光穿过孔洞射进黑暗的房间，可以在与之相对的墙壁

上映出外界的倒像，这种现象叫 “针孔成像”。早在2300多年

前中国春秋时期的古代学者墨子就已发现了这一现象。

这成为今天照相机成像原理的基础。 （达盖尔1839年

使用的照相机）

利用这一原理制做的暗箱最早出现在阿拉伯国家，作为当时

天文学家观察天象的一种工具。15至16世纪，这种暗箱流传到

了欧洲，并被欧洲人不断地改进，他们先后在暗箱上加装了反光镜和用玻璃透镜替代了光孔，使暗箱中的进光量获得了极大的提高。当时，画家们用这种暗箱进行写真作画，效果极佳。观察者从暗箱中看到的外部投影，无论是在颜色还是形状上，都与外景完全一致。如果不是缺乏必要的技术手段将所观察到的影像固定下来。那么，照相术的产生也许会提早数百年。

1725年，德国的一位解剖学家舒尔茨在阳光充足的实验室中做提取磷的实验时，意外地发现了烧瓶中受光部分的化合物变成紫黑色。这一变化引起了他的兴趣，在继续进行研究后，终于确定，引起这一变化的是银。他的发现，成为后人研究照相技术的基础。

1802年，英国人韦奇伍德把树叶和画在玻璃板上图案放在用硝酸银和丹林处理过的纸上进行直接曝光，纸上显现出了景像。但由于无法定影，影像不能保持。

1826年，德国人尼普森用涂有沥青粉和熏衣草油的金属板置于暗箱内，历程8小时的曝光，获得了一张，也是世界上第一张不褪色的外景照片。但由于曝光时间过长，光线的移动变化使照片上的物体模糊不清。随后，尼普森又进行过许多种试验，最后发现了在金属板上镀银，然后，再喷碘的方法。他随即把这一发现告诉了他在法国同行达盖尔。不久，尼普森去世，达盖尔继续此项研究。他用碘蒸气处理镀银铜板，然后，将其置于暗箱内曝光，曝光后再用水银蒸气进行显影和用食盐液定影，用这种方法获得的照片清晰稳定，可永久保存。1839年，达盖尔将这种方法公诸于世，并定名为银板照相法。
