控制工程基础 题库
目 录
● 第一部分:单选题……………………………………………1
● 第二部分:多选题
(多选、少选、错选均不得分)……………………………13
● 第三部分:简答题……………………………………………24
● 第四部分:建模题……………………………………………27
● 第五部分:稳定性分析题……………………………………36
● 第六部分:结构图简化题……………………………………37
● 第七部分:时域分析题………………………………………41
● 第八部分:频域分析题………………………………………44
● 第九部分:稳态分析题………………………………………47
● 第十部分:校正分析题………………………………………50
第 2 页 共 52 页
第一部分:单选题
1.自动控制系统的反馈环节中必须具有[ b ]
a.给定元件 b.检测元件
c.放大元件 d.执行元件
2. 在直流电动机的电枢回路中,以电流为输出,电压为输入,两者之间的传递函数是[ a ]
a.比例环节 b.积分环节
c.惯性环节 d.微分环节
3. 如果系统不稳定,则系统 [ a ]
a.不能工作 b.可以工作,但稳态误差很大
c.可以工作,但过渡过程时间很长 d.可以正常工作
4. 在转速、电流双闭环调速系统中,速度调节器通常采用[ B ]调节器。
a.比例 b.比例积分
c.比例微分 d.比例积分微分
5.单位阶跃函数1(t)的拉氏变换式L[1(t)]为[ B ]:
a.S b. S1 c. 21S d. S2
6. 在直流电动机的电枢回路中,以电流为输出,电压为输入,两者之间的传递函数是[ A ] 第 3 页 共 52 页 A.比例环节 B.积分环节
1 第一章 概 论
本章要求学生了解控制系统的基本概念、研究对象及任务,了解系统的信息传递、反馈和反馈控制的概念及控制系统的分类,开环控制与闭环控制的区别;闭环控制系统的基本原理和组成环节。学会将简单系统原理图抽象成职能方块图。
例1 例图1-1a 为晶体管直流稳压电源电路图。试画出其系统方块图。
例图1-1a 晶体管稳压电源电路图
解:在抽象出闭环系统方块图时,首先要抓住比较点,搞清比较的是什么量;对于恒值系统,要明确基准是什么量;还应当清楚输入和输出量是什么。对于本题,可画出方块图如例图1-1b。
例图1-1b 晶体管稳压电源方块图
本题直流稳压电源的基准是稳压管的电压,输出电压通过3R和4R分压后与稳压管的电压wU比较,如果输出电压偏高,则经3R和4R分压后电压也偏高,使与之相连的晶体管基极电流增大,集电极电流随之增大,降在cR两端的电压也相应增加,于是输出电压相应减小。反之,如果输出电压偏低,则通过类似的过程使输出电压增大,以达到稳压的作用。
例2 例图1-2a为一种简单液压系统工作原理图。其中,X为输入位移,Y为输出位移,试画出该系统的职能方块图。
解:该系统是一种阀控液压油缸。当阀向左移动时,高压油从左端进入动力油缸,推动动力活塞向右移动;当阀向右移动时,高压油则从右端进入动力油缸,推动动力活塞向左移动;当阀的位置居中时,动力活塞也就停止移动。因此,阀的位移,即B点的位移是该系统的比较点。当X向左时,B点亦向左,而高压油使Y向右,将B点拉回到原来的中点,堵住了高压油,Y的运动也随之停下;当X向右时,其运动完全类似,只是运动方向相反。由此可画出如例图1-2b的职能方块图。
1
例图1-2a 简单液压系统
例图1-2b 职能方块图
1.在给出的几种答案里,选择出正确的答案。

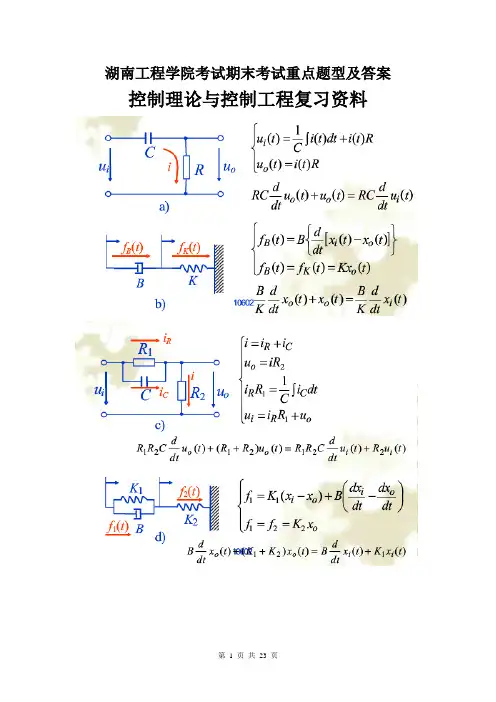

第 1 页 共 23 页 湖南工程学院考试期末考试重点题型及答案
控制理论与控制工程复习资料
第 2 页 共 23 页
第 3 页 共 23 页
第 4 页 共 23 页
第 5 页 共 23 页
第 6 页 共 23 页
第 7 页 共 23 页
第 8 页 共 23 页
第 9 页 共 23 页
第 10 页 共 23 页
第 11 页 共 23 页
第 12 页 共 23 页
第 13 页 共 23 页
第 14 页 共 23 页
第 15 页 共 23 页
第 16 页 共 23 页
第 17 页 共 23 页
第 18 页 共 23 页
第 19 页 共 23 页
1.1 图1.18是液位自动控制系统原理示意图。在任意情况下,希望液面高度c维持不变,试说明系统工作原理并画出系统方块图。
第 20 页 共 23 页 cSM___1Q浮浮浮浮浮浮2Q浮浮浮浮浮浮浮浮浮浮浮浮fi
解:系统的控制任务是保持液面高度不变。水箱是被控对象,水箱液位是被控变量。电位器用来设置期望液位高度*c (通常点位器的上下位移来实现) 。
当电位器电刷位于中点位置时,电动机不动,控制阀门有一定的开度,使水箱的流入水量与流出水量相等,从而使液面保持在希望高度*c上。一旦流出水量发生变化(相当于扰动),例如当流出水量减小时,液面升高,浮子位置也相应升高,通过杠杆作用使电位器电刷从中点位置下移,从而给电动机提供一定的控制电压,驱动电动机通过减速器减小阀门开度,使进入水箱的液体流量减少。这时,水箱液位下降.浮子位置相应下降,直到电位器电刷回到中点位置为止,系统重新处于平衡状态,液位恢复给定高度。反之,当流出水量在平衡状态基础上增大时,水箱液位下降,系统会自动增大阀门开度,加大流入水量,使液位升到给定高度*c。
系统方框图如图解1. 4.1所示。
1.2恒温箱的温度自动控制系统如图1.19所示。
1 第一章

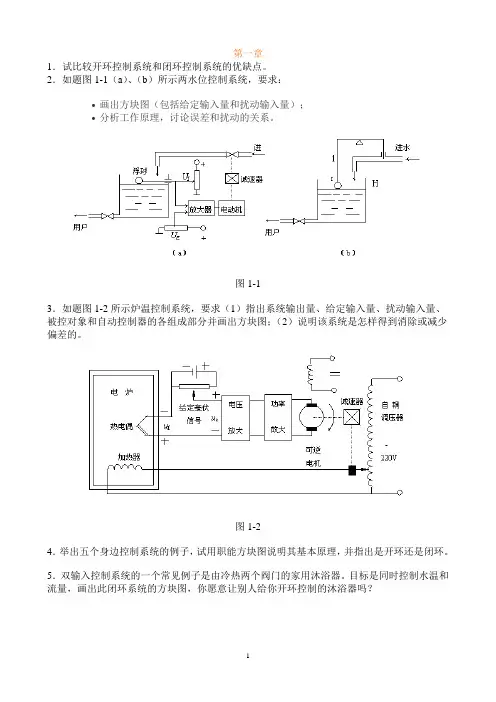

1.试比较开环控制系统和闭环控制系统的优缺点。
2.如题图1-1(a)、(b)所示两水位控制系统,要求:
• 画出方块图(包括给定输入量和扰动输入量);
• 分析工作原理,讨论误差和扰动的关系。
图1-1
3.如题图1-2所示炉温控制系统,要求(1)指出系统输出量、给定输入量、扰动输入量、被控对象和自动控制器的各组成部分并画出方块图;(2)说明该系统是怎样得到消除或减少偏差的。
图1-2
4.举出五个身边控制系统的例子,试用职能方块图说明其基本原理,并指出是开环还是闭环。
5.双输入控制系统的一个常见例子是由冷热两个阀门的家用沐浴器。目标是同时控制水温和流量,画出此闭环系统的方块图,你愿意让别人给你开环控制的沐浴器吗?
2 第二章
1.试求下列函数的拉氏变换
(1) )(1)2()()54()(tttttf
(2))4(1)453sin(6)(tttf
(3))8sin25.08(cos)(6ttetft
2.试求下列函数的拉氏反变换
(1))3)(2(1)(sssSF
(2)1)(seSFs
(3))2()1()(2sssSF
(4)44)(2ssSF
3.对题图2-1所示的控制系统,计算,。
图2-1
4.系统结构如题图2-2所示。试分别用结构图化简方法和梅逊公式法求传递函数。
图2-2
5.系统结构图如题图2-3所示。求传递函数及。 3
图2-3
6.试列写题图2-4所示双输入-双输出机械位移系统的微分方程并画出系统结构图。
图2-4
第三章
1.考虑一个单位反馈控制系统,其闭环传递函数为
(1)试确定其开环传递函数G(s)。
(2)求单位斜坡输入时的稳态误差。
2.已知单位反馈系统的单位阶跃响应为,求
(1)开环传递函数;
(2); 4 (3)在作用下的稳态误差。
3.设单位反馈控制系统的开环传递函数为,已知系统在单位阶跃作用下的误差响应为。试求系统的阻尼比,自然频率和在单位斜坡输入作用下的稳态误差。
