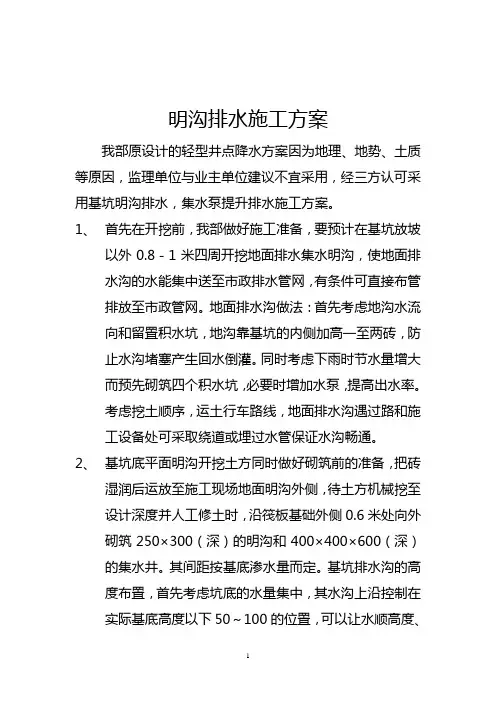

明沟排水施工方案

我部原设计的轻型井点降水方案因为地理、地势、土质等原因，监理单位与业主单位建议不宜采用，经三方认可采用基坑明沟排水，集水泵提升排水施工方案。

1、 首先在开挖前，我部做好施工准备，要预计在基坑放坡以外0.8－1米四周开挖地面排水集水明沟，使地面排水沟的水能集中送至市政排水管网，有条件可直接布管排放至市政管网。地面排水沟做法：首先考虑地沟水流向和留置积水坑，地沟靠基坑的内侧加高一至两砖，防止水沟堵塞产生回水倒灌。同时考虑下雨时节水量增大而预先砌筑四个积水坑，必要时增加水泵，提高出水率。考虑挖土顺序，运土行车路线，地面排水沟遇过路和施工设备处可采取绕道或埋过水管保证水沟畅通。

2、 基坑底平面明沟开挖土方同时做好砌筑前的准备，把砖湿润后运放至施工现场地面明沟外侧，待土方机械挖至设计深度并人工修土时，沿筏板基础外侧0.6米处向外砌筑250×300（深）的明沟和400×400×600（深）的集水井。其间距按基底渗水量而定。基坑排水沟的高度布置，首先考虑坑底的水量集中，其水沟上沿控制在实际基底高度以下50～100的位置，可以让水顺高度、 2 坡度自行流至排水沟内必要时可以在基底表面人工开挖20～80深的水沟，基底排水沟内挖开的流水槽可以在浇筑垫层时用同等级砼填平，或者用砂石填实。

3、 人工开挖修土层时和开挖流水槽时，操作人员尽量注意不要在基底平面上过多的走动，以免造成基底不平，起泥浆等。

4、 基底排水明沟砌筑时要考虑大雨量天气，每隔15～20米设集水坑。防止大雨量增加水泵排水，达到排水效果。水沟的外侧就近土壁的一侧砖墙应比内侧高400～600mm，起到挡土作用，防止散落土块或小坍塌土方进入明沟而堵塞明沟，或直接做喷浆护坡，从地面排水明沟做起至地下排水明沟终，防止大坍塌和大雨量的作用，具体方案我部待申请甲方认可以何种护坡方案而定，另行编制。

5、 基坑底明沟做法：人工挖土至计划深度为650×500深度，采用C15细石砼浇筑留孔或留小型方块或垫层，见详图。地沟外侧砌筑240宽沟壁M5混合砂浆，沟壁至坑底平面高300～400处内侧砌120宽沟壁至坑底平面低100mm处，垫层孔或留有小方块处铺100mm厚砾石渗水层，供地下水自行渗入地沟，有效的降低地下水位，能使基底表面保持无渗水状态。砌筑地沟同时相隔15～18m砌筑一只集水坑，防止大水量 3 时的提升。

che

che

青秀山东盟文化中心

综合管网工程线性排水沟施工方案

编 制 人：

编制单位：芜湖立宇建设有限公司

审 批 人：

编制日期：二零一六年一月

芜湖立宇建设有限公司 che

che 综合管网工程线性排水沟施工方案

一、工程概况

青秀山东盟文化中心坐落于南宁市东南部，地处邕江江畔，东邻东盟美食街，南至规划滨江路，北至青环路。本工程项目为青秀山东盟文化中心综合管网工程，包含园区雨、污水管网、化粪池，消防给水管网，强弱电管网，电缆井、雨、污水检查井，消防检查井，提升井及泵等工程。由南宁东盟文化博览园有限责任公司投资兴建，深圳华强工程设计院有限公司设计，广西土木勘察检测治理有限公司勘探，广西中信恒泰工程顾问有限公司监理，芜湖立宇建设有限公司施工。

根据建设单位下发的施工图纸，现对入口广场综合管网中的线性排水沟的施工方案进行编制。

二、施工总体部署原则及施工准备

1、时间部署原则：在确保质量的前提下，周密细致的安排，确保按期优质完成工程任务。

2、劳动力部署原则：必须优选技术操作水平高，思想素质好的工种进场施工，人数充足合理。

3、机械设备配备部署原则:配足先进的施工机械设备，保证施工进度和工程质量。

4、施工管理部署原则:要调配知识层次高、技术水平高的人员从事技术质量管理工作。

5、施工准备工作：

①在项目经理主持下， 施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，综合分析管网施工图并不定时与建设单位、监理单位及各专业施工人员沟通，对各专业之间存在冲突的点位或设计不合理的地方，我方将以书面形式上报相关方，做好施工前的技术准备工作。

②施工前应逐级进行技术交底。主要工序和关键部位的施工技术要求、地下隐蔽工程的位置和标高均应交底至直接操作人员，各种施工交底均应记录备查。

0目录1、工程概况12、场地工程地质与水文地质条件13、施工现场降水及明沟排水简介14、基坑明沟排水方案总述25、基坑明沟排水设施的启用原则36、基坑明沟排水注意事项37、施工现场安全生产措施4附图5

1基坑降水方案一、工程概况本工程施工场地位武汉市汉阳沌口开发区四新南路旁边，东临龙阳大道，南临四新南路，北临海宁皮革城。根据本工程的地质水文条件、基坑特征及本地施工经验等，结合本工程实际情况确定采用砖砌1m圆形沉淀井，整体连续抽水的方法，以疏干基坑地下水，降低水位，为基础施工创造条件。二、场地工程地质与水文地质条件1、地层分布：拟建场地地层自上而下可分为填土、粉质黏土、粉土、粉细砂四层：除上部填土层外，其下土层为第四系堆积物，各层土质分层情况及厚度详见地质勘探报告。2、水文地质概况：本工程地下水属地表水类型，实测稳定水位埋深5米左右（以孔口原始地坪始计），平水期稳定水位标高16.9米左右。地下水位动态主要受气象水文因素影响，呈季节性变化。地下水补给以周边沟渠侧向径流渗透补给为主，大气降水补给次之，其动态类型属黄河侧补蒸发径流型。水位变化幅度为0.5～1.0米。三、施工现场降水及明沟排水简介3.1施工现场降水情况现场采用管井井点降水，基坑开挖后，表面有少量水。3.2施工现场明沟排水设施计划情况

2计划基坑内基础外围采用开挖明排水沟，沟内用2-4cm石子满填，集水井采用灰砂砖砌筑，以进一步降低地下水位，以及消除雨水对基础施工的影响。四、基坑明沟排水方案总述在开挖基坑过程中，预留出施工作业面的同时，对基坑边坡进行加宽处理。沿基坑边坡底根挖排水沟，并在排水沟内分层填充2-4cm石子，排水沟宽40cm，深于基坑底以下40-50cm。约50米设置一个集水井，基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井，再由水泵将集水井内地下水通过降水干管排出。4.1明沟排水线路及集水井个数、位置的布置沿基坑边坡底根贯通设置排水沟。按50米设置一个集水井的原则，集水井均由排水沟外壁向边坡方向砌筑，计划南部设置3个集水井，东部设置5个集水井，北部设置3个集水井，西部设置5个集水井。4.2明排水沟的开挖排水沟按宽40cm，深40-50cm，沟外壁距边坡根部30cm，采取人工开挖方法。排水沟上平为基底土平，底平取两集水井之间距离中为最高点，按2％坡向集水井，保证排水沟排水通畅。4.3集水井的开挖和砌筑按50米的原则设置一个集水井，集水井底低于排水沟底50cm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。基底土平以下部分集水井为倒棱台样式，上口内径宽1m，下口内径宽50cm，采用灰砂砖干铺，利用排水沟及周边土层孔隙水渗到坑内，基底土

- 1 - 一、工程概述

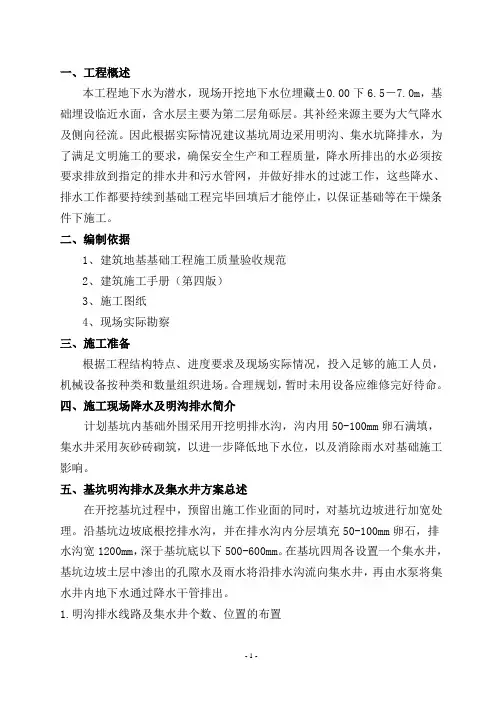

本工程地下水为潜水，现场开挖地下水位埋藏±0.00下6.5－7.0m，基础埋设临近水面，含水层主要为第二层角砾层。其补经来源主要为大气降水及侧向径流。因此根据实际情况建议基坑周边采用明沟、集水坑降排水，为了满足文明施工的要求，确保安全生产和工程质量，降水所排出的水必须按要求排放到指定的排水井和污水管网，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。
