铝合金门窗工程技术规范

中海地产工程规范 铝合金门窗工程

1

铝合金门窗工程规范

一、 材料

1. 铝合金门窗框

1.1 铝合金窗型材截面主要受力部位壁厚不得小于1.4mm；铝合

金门型材截面主要受力部位壁厚不得小于2.0mm。

1.2 铝合金型材表面处理工艺，粉末静电喷涂最为常用，涂层厚度

不得超出60～120μm范围。

1.3 断桥铝合金型材的品牌应符合要求，型材内隔热材料必须满足

导热系数K≤0.3W/㎡·K的要求。最终应确保断桥铝合金门窗

的导热系数控制在2.5～3.0W/㎡·K以内。

1.4 铝合金门窗框进场时应进行外观检查，框型不得变形，表面应

平整、光滑、色泽一直，无划痕、碰伤。

1.5 铝合金门窗框外露表面应贴好塑料保护膜，保护膜应完整、平

顺、无气泡。

1.6 进场的铝合金门窗框应按照栋号及窗型进行编号，并在每樘上

进行标识。

2. 玻璃

2.1 玻璃进场时，应检查颜色、厚度必须符合设计要求，且表面无

划痕、边角无碰伤。

2.2 中空玻璃除满足以上要求外，还不得有妨碍透视的污迹、夹杂

中海地产工程规范 铝合金门窗工程

2 物及密封胶飞溅等现象。

2.3 单层玻璃最小厚度不小于6mm，且对于七层以上的部位，若

面积大于1.5㎡的，其厚度不得小于8mm，若在1.5-2㎡的，

厚度不得小于10mm，2㎡以上其厚度不得小于12mm；七层

以上或安装高度20m以上外窗必须采用安全玻璃。

2.4 玻璃进场，玻璃两面应贴保护膜，防止砂浆污染和焊渣损坏玻

璃面。

3. 密封胶

3.1 防水密封胶应采用中性硅酮中性耐候密封胶，密封胶颜色必须

经设计师确认后方可使用。

3.2 密封胶条应采用三元乙丙胶条。

4. 五金及安装配件

4.1 执手底座与执手柄都为锌铝合金镀件，表面为阳极氧化处理，

氧化层的厚度不小于10µm。

4.2 铰链材质要求采用304不锈钢系列，厚度3mm，如采用摩擦

铰链，应采用方槽，槽宽度一般要达到22mm；方槽不锈钢厚

度为1.2mm，铰链片宽度19mm，厚度3mm，活动块与链片

1 总则

为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。

铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。

2 术语和符号

主型材 main profiles

用于制作铝合金门窗框、扇和组合门窗的拼接型材。

辅型材 accessorial profiles

铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。

主要受力杆件

铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。

型材截面主要受力部位

铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。

遮阳性能

建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数 SC表示。

干法安装

墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。

湿法安装

将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。

符号

结构设计

Mx ———— 绕 x 轴弯曲设计值

My ———— 绕 y 轴弯曲设计值

P3 ———— 抗风压性能指标值

R ———— 承载力设计值

S ———— 荷载设计值

Wo ———— 基本风压

Wk ———— 风荷载标准值

Wx ———— 绕 x 轴的弹性截面模量

Wy ———— 绕 y 轴的弹性截面模量

μ z ———— 风压高度变化系数 γG

———— 重力载荷分项系数 γW ———— 风载荷作用分项系数

物理性能

C ———— 水密性能设计计算系数

△P ———— 水密性能压力差值

T r ———— 透光折减系数

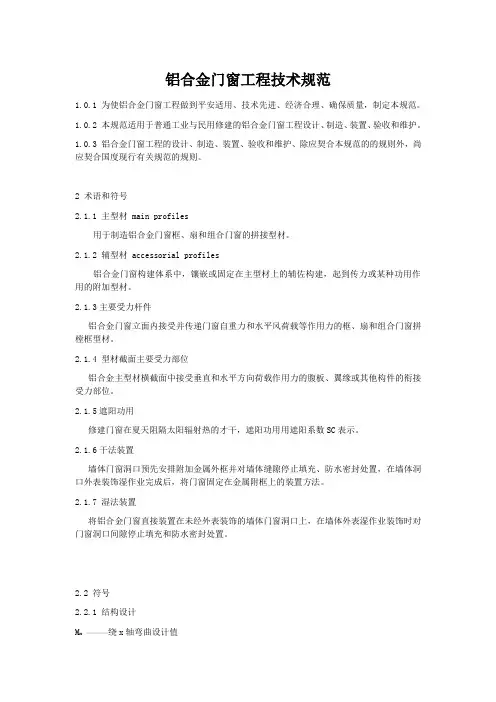

铝合金门窗工程技术规范

1.0.1 为使铝合金门窗工程做到平安适用、技术先进、经济合理、确保质量，制定本规范。

1.0.2 本规范适用于普通工业与民用修建的铝合金门窗工程设计、制造、装置、验收和维护。

1.0.3 铝合金门窗工程的设计、制造、装置、验收和维护、除应契合本规范的的规则外，尚应契合国度现行有关规范的规则。

2 术语和符号

2.1.1 主型材 main profiles

用于制造铝合金门窗框、扇和组合门窗的拼接型材。

2.1.2 辅型材 accessorial profiles

铝合金门窗构建体系中，镶嵌或固定在主型材上的辅佐构建，起到传力或某种功用作用的附加型材。

2.1.3主要受力杆件

铝合金门窗立面内接受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。

2.1.4 型材截面主要受力部位

铝合金主型材横截面中接受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的衔接受力部位。

2.1.5遮阳功用

修建门窗在夏天阻隔太阳辐射热的才干，遮阳功用用遮阳系数SC表示。

2.1.6干法装置

墙体门窗洞口预先安排附加金属外框并对墙体缝隙停止填充、防水密封处置，在墙体洞口外表装饰湿作业完成后，将门窗固定在金属附框上的装置方法。

2.1.7 湿法装置

将铝合金门窗直接装置在未经外表装饰的墙体门窗洞口上，在墙体外表湿作业装饰时对门窗洞口间隙停止填充和防水密封处置。

2.2 符号

2.2.1 结构设计

Mx ————绕x轴弯曲设计值 My ————绕y轴弯曲设计值

P3 ————抗风压功用目的值

R ————承载力设计值

S ————荷载设计值

Wo ————基本风压

Wk ————风荷载规范值

Wx ————绕x轴的弹性截面模量

Wy ————绕y轴的弹性截面模量

μz ————风压高度变化系数

γG ————重力载荷分项系数

γW ————风载荷作用分项系数

施工技术文件

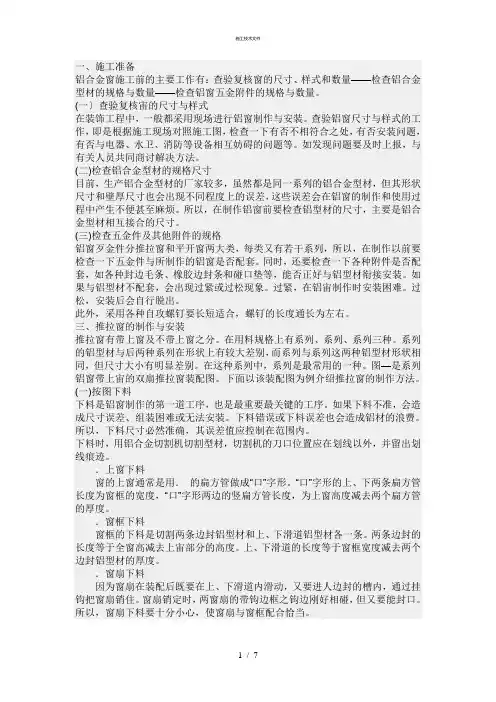

1 / 7 一、施工准备

铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。

(一〕查验复核宙的尺寸与样式

在装饰工程中，一般都采用现场进行铝窗制作与安装。查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。如发现问题要及时上报，与有关人员共同商讨解决方法。

(二)检查铝合金型材的规格尺寸

目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。

(三)检查五金件及其他附件的规格

铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。如果与铝型材不配套，会出现过紧或过松现象。过紧，在铝宙制作时安装困难。过松，安装后会自行脱出。

此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为左右。

三、推拉窗的制作与安装

推拉窗有带上窗及不带上窗之分。在用料规格上有系列、系列、系列三种。系列的铝型材与后两种系列在形状上有较大差别，而系列与系列这两种铝型材形状相同，但尺寸大小有明显差别。在这种系列中，系列是最常用的一种。图—是系列铝窗带上宙的双扇推拉窗装配图。下面以该装配图为例介绍推拉窗的制作方法。

(一)按图下料

下料是铝窗制作的第一道工序，也是最重要最关键的工序。如果下料不准，会造成尺寸误差、组装困难或无法安装。下料错误或下料误差也会造成铝材的浪费。所以，下料尺寸必然准确，其误差值应控制在范围内。

下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。
