不锈钢给水管道施工方案

1、给水管道施工工艺

工艺流程

施工准备→一般规定→管道敷设→阀门及水表安装→消火栓安装→质量标准

1）施工准备工作、检验管沟平直、深度、宽度符合要求，管沟底夯实，沟内无障碍物。且应用防塌方措施，两侧不得堆放其他的施工材料和物品。在布管前，应按设计将三通、阀门等先行定位，并逐个定出接口工作坑的位置。

2）管道的安装施工前应具备下列条件：

施工前应熟悉掌握设计图纸及其他技术文件；对施工操作人员应进行岗前的技术培训，培训合格后方可进行施工；材料、施工力量、机具等能保证正常施工；施工场地及施工用水、用电、材料贮放场地等临时设施，应能满足施工需要。

管道系统安装时应对材料的外观和接头配合的公差进行仔细的检查，必须清除管材及管件内外的污垢和杂物。

管道系统安装过程中，应防止油污、油漆、沥青等有机污染物与管材、管件接触。

管道在施工中，管材、管件不得划伤刻痕，不得抛、摔、踩踏，在安装时保证标识、产品信息的字样清晰，并处于正上方醒目位置。

管道系统在安装过程中告一段落或安装结束，应将管口开口处采用专用管件进行临时封堵，严格防止施工杂物或其他异物进入管道系统。

二、PP-R的安装工艺

（1）管道在安装施工前应具备下列条件

1、施工图纸及其它技术文件齐备，且已进行图纸技术交底，满足施工要求。

2、施工方案、施工技术、材料积聚供应等能保证正常施工 3、施工人员应经过PP-R管管道安装的技术培训

4、提供的管材和管件应符合设计规定，并付有产品说明书和质量合格证。

5、不得使用有损坏迹象的材料，如发现管道质量有异常，应在使用前进行技术鉴定和复检。

6、管道在安装过程中遇开口处应及时封堵，管道标记应面向外侧，处于显眼位置。

（2）贮送

1、搬运管材和管件时应小心轻放，避免油污、避免强烈撞击，与尖锐物品碰触、抛、撑、滚、拖。

2、管材和管件应存放在通风处，不得露天存放，避免阳光直射，注意防火安装，应距离热源至少1M。

1

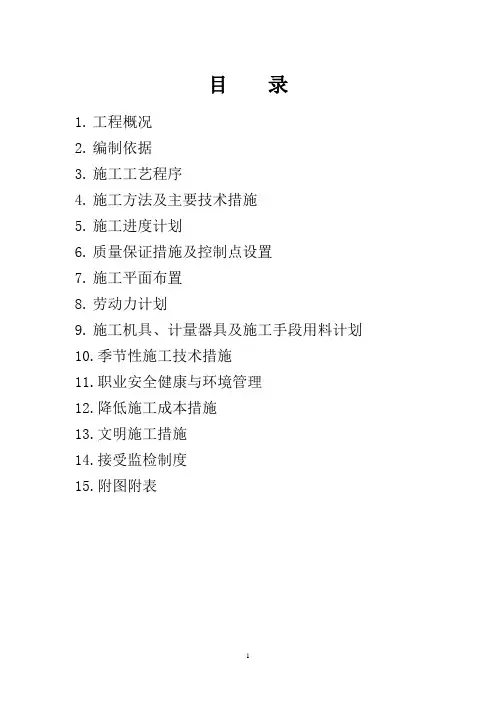

目 录

1. 工程概况

2. 编制依据

3. 施工工艺程序

4. 施工方法及主要技术措施

5. 施工进度计划

6. 质量保证措施及控制点设置

7. 施工平面布置

8. 劳动力计划

9. 施工机具、计量器具及施工手段用料计划

10.季节性施工技术措施

11.职业安全健康与环境管理

12.降低施工成本措施

13.文明施工措施

14.接受监检制度

15.附图附表

1． 工程概况

芜湖天润生物技术有限公司超临界萃取装置分为萃取单元、分离单元、CO2回收单元及公用工程共四个部分。其中萃取单元是整个装置的核心部分，装置中的高压管道也全部集中在此单元。因此该单元也是整个装置施工的难点所在。工艺管道共有FF23、FF16、FF14、FF10、FF08、BA08六个等级。管道规格如下：不锈钢管φ12*1.5、φ15*1.5、φ16*2.0、φ28*1.5、φ33.7*2.9、φ48.3*3.6/12.5、φ60.3*3.2、φ70*16、φ127*28，碳钢管规格最大为φ219.1*6.3、最小为φ21.3*2.6。其中不锈钢材质为1.4571（德国标准）；碳钢材质为ST35.8（德国标准）。管道共计约3500米。装置中的高压管道规格有φ12*1.5（丝扣连接）、φ48.3*12.5、φ70*16、φ127*28，高压管道的设计压力为58Mpa，试验压力为87Mpa，如何确保高压管道的施工质量是整个装置的重点和难点。该装置的全套技术及材料均从德国引进，提供此项技术的德国公司是克虏伯（KRUPP）集团旗下的伍德（UHDE）公司，该公司是世界知名的设计并生产高压设备的公司。该装置由我公司负责施工，德国UHDE公司提供技术指导。

2.编制依据

2.1 UHD供的工艺流程图、管道E公司提平面布置图及管道单线图；

2.2 UHDE公司提供的焊工考试标准；

2.3 UHDE公司提供的有关技术资料：

2.4 《工业金属管道工程施工及验收规范》GB50235—97； 3

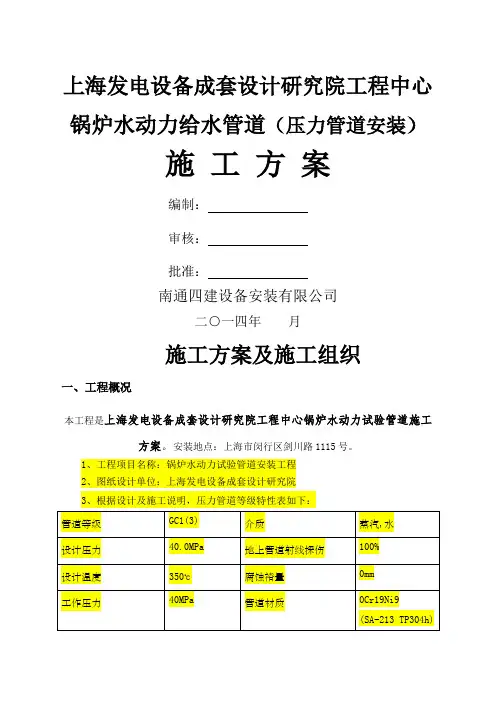

上海发电设备成套设计研究院工程中心锅炉水动力给水管道（压力管道安装）

施 工 方 案

编制：

审核：

批准：

南通四建设备安装有限公司

二○一四年 月

施工方案及施工组织

一、工程概况

本工程是上海发电设备成套设计研究院工程中心锅炉水动力试验管道施工方案。安装地点：上海市闵行区剑川路1115号。

1、工程项目名称：锅炉水动力试验管道安装工程

2、图纸设计单位：上海发电设备成套设计研究院

3、根据设计及施工说明，压力管道等级特性表如下：

管道等级 GC1(3) 介质 蒸汽,水

设计压力 40.0MPa 地上管道射线探伤 100%

设计温度 350℃ 腐蚀裕量 0mm

工作压力 40MPa 管道材质 0Cr19Ni9

(SA-213 TP304h) 工作温度 300℃ 水压试验 101MPa

4、压力管道安装规格有：

无缝钢管：∅ 51x5，数量39; ∅51x10.5,数量89; ∅25x6.5,数量5

截止阀：DN20 PN2.5，数量1；∅25x6.5 40MPa,25℃,数量4；∅51x5 PN2.5,数量1

接管座：DN20 PN44，数量3

等径三通：∅ 51x10.5 40MPa 450℃,数量1

弯头：∅51x5 1.6MPa，数量9；∅51x10.5 40MPa,数量26

电动截止阀: ∅51x10.5 40MPa，数量3

电动调节阀：∅51x10.5 40MPa,数量2

焊条E0-19-10

二、施工及验收规定

1、按双方签订的合同书及设计图纸工艺技术要求施工及验收。

2、本工程施工安装的承压管道，其施工过程及验收标准严格执行现行国家标准：

①《火力发电厂保温油漆设计规程》DL/T5072-2007

②《工业设备及管道绝热工程施工规范》GB50126-2008

③《工业设备及管道绝热工程质量检验评定标准》GB50185-93

1

给 排 水 管 道 施 工 方 案

施工单位：

审批：

审核：

编制：

二○○九年九月

2

目 录

一、 编制说明

二、 编制依据

三、 施工程序

四、 施工准备

五、 施工技术及质量要求

六、 安全技术措施

七、 劳动力配置计划

八、 主要工、机具计划和手段用料计划

九、 检验、测量器具配备表

3 一、 编制说明

1、珠海横山岛联系桥给水管道施工主水管线约1100米，规划路与洲仔路约78米桥面约432米。管材管径均为DN300mm。为确保施工质量，特编制此施工方案。

2、工程给水管道管材一览表：

序号 名称 管径（mm） 材质 长度（m） 备注

1 直缝焊接钢管 DN300 Q235-B 1100

2

3

4

5

6

3、 施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。

①材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽；⑨中间交接。

二、 编制依据

(1) 《给水排水管道工程施工及验收规范》 GB50268-97

(2) 《建筑给水排水设计规范》 GBJ16-87

(3) 《钢质管道聚乙烯胶粘带防腐层技术标准》 SY/T0414-98

(4) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98

(5) 《汉业房产开发有限公司横山桥工程招标文件》

(6) 横山桥给排水施工图纸（珠海市规划设计院） 4

三、施工程序

1、 地下管道施工程序

四、 施工准备

1、施工技术准备

1.1参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。

1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。

1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。
