2018年中考物理真题汇编: 电和磁
一、选择题
1.如图所示中是探究发电机原理的是（ ） A. B. C. D.
【答案】A
【解析】 发电机的工作原理是电磁感应现象；
A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，A符合题意；
B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，B不符合题意；
C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，C不符合题意；
D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，D不符合题意。
故答案为：A。
【分析】发电机的工作原理是电磁感应原理，演示图中没有电源.
2.“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理( )。
A. 电磁感应 B. 电流的磁效应 C. 电流的热效应 D. 磁场对电流的作用
【答案】A
【解析】 “发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以“发电鞋”的工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
3.手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一
定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是（ ）
A.扬声器 B..电磁继电器 C..动圈式话筒 D..电动机
2020年人教物理中考复习：电与磁练习含答案
一、选择题
1、小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（ ）
A.a B.b C.c D.d
【参考答案】解：根据电源的正负极标出通电螺线管的电流方向从左边流入、从右边流出
根据电流方向，利用安培定则判断螺线管的左端为N极、右端为S极；
而同名磁极相互排斥、异名磁极相互吸引，可见小磁针abd的指向正确．
故选ABD．
首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极）判断通电螺线管的磁极；
根据磁极间的作用规律判断小磁针的指向是否正确．
安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．
2、下列各图中，小磁针静止时N极指向正确的是（ ）
A. B.
C. D.
【答案】A
3、电磁铁在生活和生产中有着广泛的应用，图中没有应用到电磁铁的设备有（ ） A. 空气开关 B. 磁悬浮列车
C. 电话听筒 D. 电热水壶
【答案】D
4、如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止。地球仪悬空静止的原因是（）
A. 只受到磁力的作用 B. 由于惯性的作用
C. 没有受到重力的作用 D. 磁场的磁力和重力相互平衡

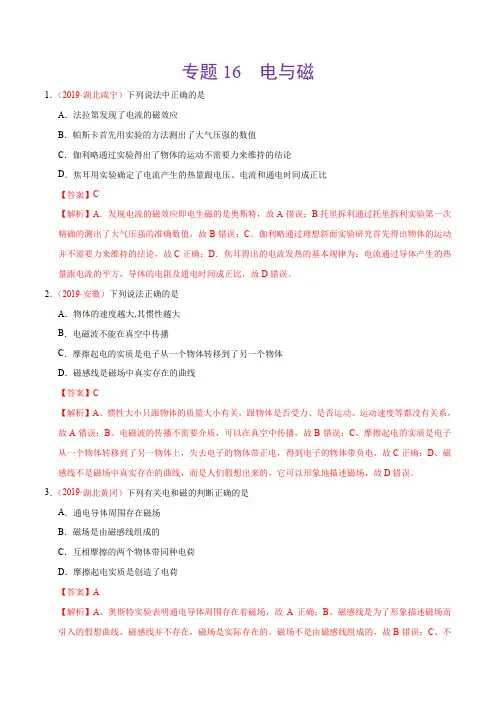

专题16 电与磁
1．（2019·湖北咸宁）下列说法中正确的是
A．法拉第发现了电流的磁效应
B．帕斯卡首先用实验的方法测出了大气压强的数值
C．伽利略通过实验得出了物体的运动不需要力来维持的结论
D．焦耳用实验确定了电流产生的热量跟电压、电流和通电时间成正比
【答案】C
【解析】A．发现电流的磁效应即电生磁的是奥斯特，故A错误；B.托里拆利通过托里拆利实验第一次精确的测出了大气压强的准确数值，故B错误；C．伽利略通过理想斜面实验研究首先得出物体的运动并不需要力来维持的结论，故C正确；D．焦耳得出的电流发热的基本规律为：电流通过导体产生的热量跟电流的平方，导体的电阻及通电时间成正比，故D错误。
2．（2019·安徽）下列说法正确的是
A．物体的速度越大,其惯性越大
B．电磁波不能在真空中传播
C．摩擦起电的实质是电子从一个物体转移到了另一个物体
D．磁感线是磁场中真实存在的曲线
【答案】C
【解析】A、惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，故A错误；B、电磁波的传播不需要介质，可以在真空中传播，故B错误；C、摩擦起电的实质是电子从一个物体转移到了另一物体上，失去电子的物体带正电，得到电子的物体带负电，故C正确；D、磁感线不是磁场中真实存在的曲线，而是人们假想出来的，它可以形象地描述磁场，故D错误。
3．（2019·湖北黄冈）下列有关电和磁的判断正确的是
A．通电导体周围存在磁场
B．磁场是由磁感线组成的
C．互相摩擦的两个物体带同种电荷
D．摩擦起电实质是创造了电荷
【答案】A
【解析】A、奥斯特实验表明通电导体周围存在着磁场，故A正确；B、磁感线是为了形象描述磁场而引入的假想曲线，磁感线并不存在，磁场是实际存在的，磁场不是由磁感线组成的，故B错误；C、不
同物质组成的物体相互摩擦时，原子核束缚核外电子本领强的得到电子而带负电，原子核束缚核外电子本领弱的失去电子而带正电，则两个物体带有异种电荷，故C错误；摩擦起电实质是电荷的转移，不是创造了电荷，故D错误。
1
1．【2017·新课标Ⅲ卷】（12分）如图，空间存在方向垂直于纸面（xOy平面）向里的磁场。在x≥0区域，磁感应强度的大小为B0；x<0区域，磁感应强度的大小为λB0（常数λ>1）。一质量为m、电荷量为q（q>0）的带电粒子以速度v0从坐标原点O沿x轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿x轴正向时，求（不计重力）
（1）粒子运动的时间；
（2）粒子与O点间的距离。
2．【2017·新课标Ⅱ卷】（20分）如图，两水平面（虚线）之间的距离为H，其间的区域存在方向水平向右的匀强电场。自该区域上方的A点将质量为m、电荷量分别为q和–q（q>0）的带电小球M、N先后以相同的初速度沿平行于电场的方向射出。小球在重力作用下进入电场区域，并从该区域的下边界离开。已知N离开电场时的速度方向竖直向下；M在电场中做直线运动，刚离开电场时的动能为N刚离开电场时动能的1.5倍。不计空气阻力，重力加速度大小为g。求
（1）M与N在电场中沿水平方向的位移之比；
（2）A点距电场上边界的高度；
（3）该电场的电场强度大小。
3．【2017·江苏卷】（16分）一台质谱仪的工作原理如图所示．大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经过加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上．已知甲、乙两种离子的电荷量均为+q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹．不考虑离子间的相互作用．
2
（1）求甲种离子打在底片上的位置到N点的最小距离x；
（2）在答题卡的图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d；
（3）若考虑加速电压有波动，在（0–UU）到（0UU）之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度L满足的条件．
4．【2017·天津卷】（18分）平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ现象存在沿y轴负方向的匀强电场，如图所示。一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍。粒子从坐标原点O离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等。不计粒子重力，问：
