2019版人教版高中地理选修3 1练习26第二课时实验伏安法测电阻和金属电阻率

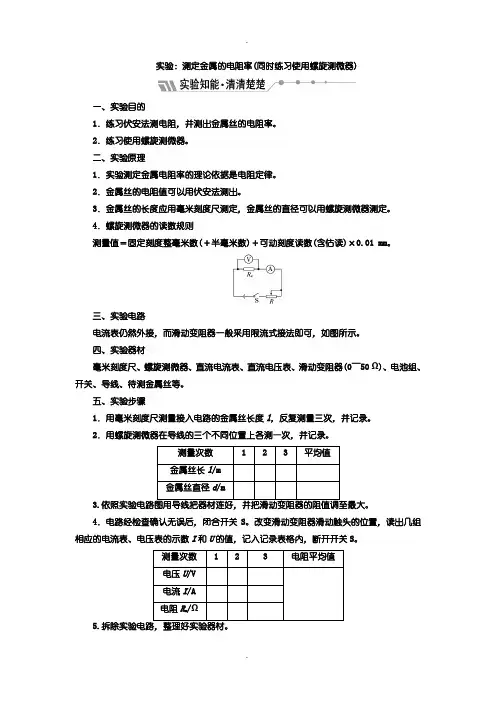

实验：测定金属的电阻率(同时练习使用螺旋测微器)一、实验目的1．练习伏安法测电阻，并测出金属丝的电阻率。

2．练习使用螺旋测微器。

二、实验原理1．实验测定金属电阻率的理论依据是电阻定律。

2．金属丝的电阻值可以用伏安法测出。

3．金属丝的长度应用毫米刻度尺测定，金属丝的直径可以用螺旋测微器测定。

4．螺旋测微器的读数规则测量值＝固定刻度整毫米数(＋半毫米数)＋可动刻度读数(含估读)×0.01 mm。

三、实验电路电流表仍然外接，而滑动变阻器一般采用限流式接法即可，如图所示。

四、实验器材毫米刻度尺、螺旋测微器、直流电流表、直流电压表、滑动变阻器(0～50 Ω)、电池组、开关、导线、待测金属丝等。

五、实验步骤1．用毫米刻度尺测量接入电路的金属丝长度l，反复测量三次，并记录。

2．用螺旋测微器在导线的三个不同位置上各测一次，并记录。

测量次数123平均值金属丝长l/m金属丝直径d/m3.4．电路经检查确认无误后，闭合开关S。

改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数I和U的值，记入记录表格内，断开开关S。

测量次数123电阻平均值电压U/V电流I/A电阻R x/Ω5.六、数据处理1．金属丝直径的测量(1)特别注意半刻度是否露出。

(2)因螺旋测微器的精确度为0.01 mm，可动刻度上对齐的格数需要估读，所以，若以毫米为单位的话，最后一位应出现在小数点后的第三位上。

(3)把三个不同位置的测量结果求平均值作为直径d。

2．金属丝长度的测量(1)应测量接入电路中的有效长度。

(也要估读)(2)把3次测量结果求平均值作为长度l。

3．电阻R的测量(1)平均值法：可以用每次测量的U、I分别计算出电阻，再求出电阻的平均值，作为测量结果。

(2)图像法：可建立U-I坐标系，将测量的对应U、I值描点作出图像，利用图像斜率来求出电阻值R。

4．电阻率的计算将测得的R、l、d的值，代入电阻率计算公式ρ＝RSl＝πd2R4l中，计算出金属导线的电阻率。

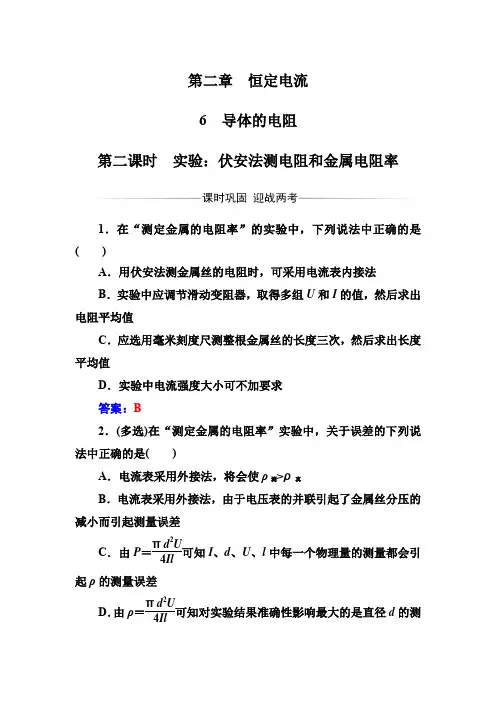

第二章恒定电流6 导体的电阻第二课时实验：伏安法测电阻和金属电阻率1．在“测定金属的电阻率”的实验中，下列说法中正确的是()A．用伏安法测金属丝的电阻时，可采用电流表内接法B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出电阻平均值C．应选用毫米刻度尺测整根金属丝的长度三次，然后求出长度平均值D．实验中电流强度大小可不加要求答案：B2．(多选)在“测定金属的电阻率”实验中，关于误差的下列说法中正确的是()A．电流表采用外接法，将会使ρ测>ρ真B．电流表采用外接法，由于电压表的并联引起了金属丝分压的减小而引起测量误差C．由P＝πd2U4Il可知I、d、U、l中每一个物理量的测量都会引起ρ的测量误差D．由ρ＝πd2U4Il可知对实验结果准确性影响最大的是直径d的测量答案：CD3．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．①从图中读出金属丝的直径为________mm.②为此取两节新的干电池、电键和若干导线及下列器材：A．电压表0～3 V，内阻10 kΩB．电压表0～15 V，内阻50 kΩC．电流表0～0.6 A，内阻0.05 kΩD．电流表0～3 A，内阻0.01 ΩE．滑动变阻器，0～10 ΩF．滑动变阻器，0～100 Ω要求较准确地测出其阻值，应选用的器材有________(只填代号)．解析：①由图所示螺旋测微器可知，其示数为0.5 mm＋18.0×0.01 mm＝0.680 mm，因此金属丝的直径为0.679～0.681 mm.②两节新的干电池，电源电动势为3 V，若选取电压表15 V，测量读数误差较大，因此电压表选A；电路最大电流约为I＝UR＝35A＝0.6 A，电流表应选C.金属丝的电阻大约为5 Ω，为方便实验操作滑动变阻器应选E.答案：①0.680②A、C、E4．欲用伏安法测定一段阻值约为5 Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组(3 V，内阻约为1 Ω)B．电流表(0～3 A，内阻约为0.012 5 Ω)C．电流表(0～0.6 A，内阻约为0.125 Ω)D．电压表(0～3 V，内阻约为3 kΩ)E．电压表(0～15 V，内阻约为15 kΩ)F．滑动变阻器(0～20 Ω，额定电流1 A)H．开关、导线(1)上述器材中，电流表应选用的是________；电压表应选用的是________(填写器材的字母代号)．(2)实验电路应采用电流表接法________(填“内”或“外”)．解析：伏安法测电阻丝电阻，需要：A、电池组(3 V，内阻1 Ω)；电路最大电流约为：I＝UR＝35A＝0.6 A，电流表应选：C电流表；电源电动势为3 V，因此电压表选：D电压表．(2)因待测电阻阻值约为5 Ω，电流表内阻约为0.125 A，电压表内阻约为3 kΩ，待测电阻相对于电压表内阻来说很小，故为小电阻，应选用电流表外接法．答案：(1)C D(2)外5．某小组进行“测定金属丝电阻率”的实验．该组同学想更精确地测量该金属丝电阻R x(约为9 Ω)，已经选好的器材有：A．电压表V1(量程0～1 V，内阻约10 kΩ)B．电压表V2(量程0～3 V，内阻约20 kΩ)C．定值电阻R0＝20 ΩD ．被测电阻R xE ．滑动变阻器(阻值范围0～5 Ω)F ．电源(电动势3 V ，内阻很小)G ．导线若干，开关一个(1)为了减小误差，并尽可能多的测量几组数据，请在方框中画出测量电路图．(2)在某次测量中，若电压表V 1读数为U 1，电压表V 2读数为U 2，则待测金属丝电阻的表达式R x ＝___________________.解析：(1)利用伏安法测电阻，首先选取实验仪器，可以把其中一个电压表作为电流表使用，如果选取电压表V 2作为电压表使用，电压表V 1改装成电流表使用，把电压表V 1和定值电阻R 0并联，满偏电流I m ＝U 1R V 1＋U 1R 0≈0.05 A ，被测电阻R x 两端电压的最大值U m ＝I m R x ＝0.45 V ，远小于电压表V 2量程，故仪器选取不合适；把电压表V 1作为电压表使用，电压表V 2和定值电阻R 0并联改装成电流表使用，满偏电流I m ＝U 2RV 2＋U 2R 0≈0.15 A ，被测电阻R x 两端电压的最大值U m ＝I m R x ＝1.35 V ，和电压表V 1量程接近，可以使用；为了多测几组数据，减少实验误差，选用分压法组装电路，电表内阻比较大，内接、外接对结果影响不大，电路图如图所示：(2)根据欧姆定律得，U 1R x＝U 2R 0，解得R x ＝U 1U 2R 0. 答案：(1)如解析图所示(2)U 1U 2R 0。

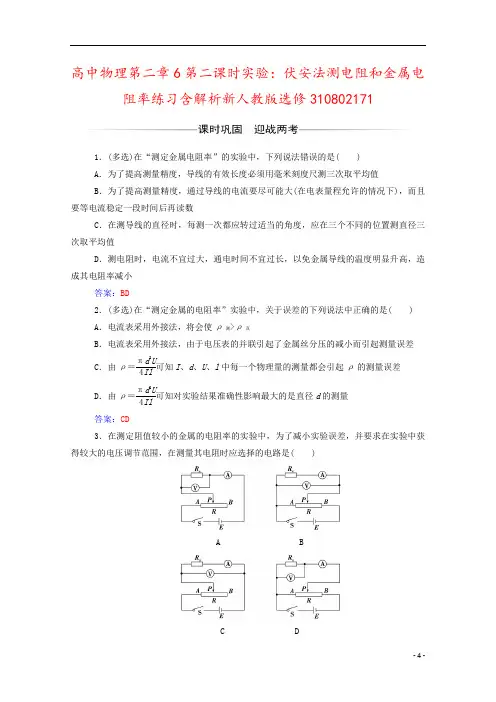

高中物理第二章6第二课时实验：伏安法测电阻和金属电阻率练习含解析新人教版选修3108021711．(多选)在“测定金属电阻率”的实验中，下列说法错误的是( ) A ．为了提高测量精度，导线的有效长度必须用毫米刻度尺测三次取平均值B ．为了提高测量精度，通过导线的电流要尽可能大(在电表量程允许的情况下)，而且要等电流稳定一段时间后再读数C ．在测导线的直径时，每测一次都应转过适当的角度，应在三个不同的位置测直径三次取平均值D ．测电阻时，电流不宜过大，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率减小答案：BD2．(多选)在“测定金属的电阻率”实验中，关于误差的下列说法中正确的是( ) A ．电流表采用外接法，将会使ρ测>ρ真B ．电流表采用外接法，由于电压表的并联引起了金属丝分压的减小而引起测量误差C ．由ρ＝πd 2U4Il 可知I 、d 、U 、l 中每一个物理量的测量都会引起ρ的测量误差D ．由ρ＝πd 2U4Il 可知对实验结果准确性影响最大的是直径d 的测量答案：CD3．在测定阻值较小的金属的电阻率的实验中，为了减小实验误差，并要求在实验中获得较大的电压调节范围，在测量其电阻时应选择的电路是( )A BC D答案：D4．在“测定金属的电阻率”的实验中，待测金属丝的电阻R x约为5 Ω，实验室备有下列实验器材：A．电压表(量程0～3 V，内阻约为15 kΩ)；B．电压表(量程0～15 V，内阻约为75 kΩ)：C．电流表(量程0～3 A，内阻约为0.2 Ω)；D．电流表(量程0～0.6 A，内阻约为1 Ω)；E．变阻器R1(0～10 Ω，0.6 A)；F．变阻器R2(0～2 000 Ω，0.1 A)；G．电池组E(电动势为3 V)；H．开关S，导线若干．(1)为减小实验误差，应选用的实验器材有________(填器材前面的序号)．(2)为减小实验误差，应选用图1中________(选填“甲”或“乙”)为该实验的电路原理图，并按所选择的电路原理图把图2中的实物图用线连接起来．图1图2(3)若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为________mm，电阻值为________Ω.解析：(1)由于电源的电动势为3 V，所以电压表应选A；被测电阻约为5 Ω，电路中的最大电流约为I ＝E R x ＝35A ＝0.6 A ，电流表应选D ；根据变阻器允许通过的最大电流可知，变阻器应选E ；还要选用电池和开关，导线若干．故应选用的实验器材有A 、D 、E 、G 、H.(2)由于R V R x ＞R x R A，应采用电流表外接法，故应选题图乙所示电路，实物连接如图所示．(3)从螺旋测微器可以读出金属丝的直径为0.5 mm ＋13.5×0.01 mm ＝0.635 mm ，从电压表可以读出电阻两端电压为1.20 V ，从电流表可以读出流过电阻的电流为0.50 A ，被测金属丝的阻值为R x ＝U x I x ＝1.200.50Ω＝2.4 Ω.答案：(1)ADEGH (2)乙 见解析图 (3)0.635(0.633～0.637均可) 2.45．有一根细长而均匀的金属管线样品，长约60 cm ，电阻大约为6 Ω.横截面积如图甲所示．图甲 图乙(1)用螺旋测微器测量金属管线的外径，示数如图乙，金属管线的外径为________mm. (2)现有如下器材：A ．电流表A 1(量程0.6 A ，内阻约0.1 Ω)B ．电流表A 2(量程3 A ，内阻约0.03 Ω)C ．电压表V(量程3 V ，内阻约3 kΩ)D ．滑动变阻器R 1(1 750 Ω，0.3 A)E ．滑动变阻器R 2(15 Ω，3 A)F ．蓄电池(6 V)G ．开关一个，带夹子的导线若干要进一步精确测量金属管线样品的阻值，电流表应选________，滑动变阻器应选________(填字母代号)．(3)请将实物图补充完整．(4)已知金属管线样品材料的电阻率为ρ，通过多次测量得出金属管线的电阻为R ，金属管线的外径为d ，要想求得金属管线内形状不规则的中空部分的横截面积，在前面实验的基础上，还需要测量的物理量是________(所测物理量用字母表示，并用文字说明)，计算中空部分横截面积的表达式为S ＝________．解析：(1)螺旋测微器的读数为1 mm ＋0.01×12.5 mm ＝1.125 mm ；(2)通过样品的最大电流I ＝E R x ＝66A ＝1 A ，电流表的量程选0.6 A ，滑动变阻器R 1的额定电流小于1 A ，选用额定电流较大、最大阻值较小的滑动变阻器R 2；(3)R x ＜R A R V ，电流表采用外接法，滑动变阻器R 2的最大阻值为15 Ω，大于R x 的估计值，可采用限流接法，电压调控范围较好，实物连线如图所示；(4)由电阻定律得R ＝ρL S ′，中空部分横截面积的表达式为S ＝πd 24－S ′＝πd 24－ρLR.答案：(1)1.125(±0.001) (2)A E (3)如图所示 (4)金属管线长度L πd 24－ρLR。

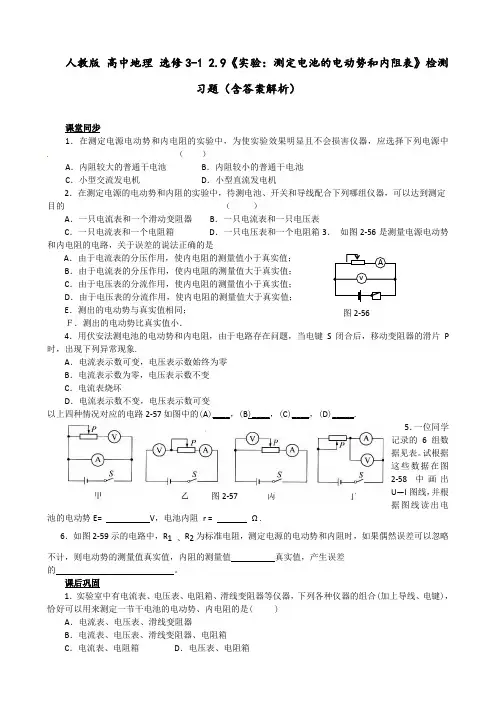

人教版 高中地理 选修3-1 2.9《实验：测定电池的电动势和内阻表》检测习题（含答案解析）课堂同步1．在测定电源电动势和内电阻的实验中，为使实验效果明显且不会损害仪器，应选择下列电源中 （ ）A ．内阻较大的普通干电池B ．内阻较小的普通干电池C ．小型交流发电机D ．小型直流发电机2．在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的 （ ）A ．一只电流表和一个滑动变阻器B ．一只电流表和一只电压表C ．一只电流表和一个电阻箱D ．一只电压表和一个电阻箱3． 如图2-56是测量电源电动势和内电阻的电路，关于误差的说法正确的是A ．由于电流表的分压作用，使内电阻的测量值小于真实值；B ．由于电流表的分压作用，使内电阻的测量值大于真实值；C ．由于电压表的分流作用，使内电阻的测量值小于真实值；D ．由于电压表的分流作用，使内电阻的测量值大于真实值；E ．测出的电动势与真实值相同； Ｆ．测出的电动势比真实值小．4．用伏安法测电池的电动势和内电阻，由于电路存在问题，当电键S 闭合后，移动变阻器的滑片P 时，出现下列异常现象.A ．电流表示数可变，电压表示数始终为零B ．电流表示数为零，电压表示数不变C ．电流表烧坏D ．电流表示数不变，电压表示数可变以上四种情况对应的电路2-57如图中的(A )____，(B )____，(C )____，(D )_____.5．一位同学记录的6组数据见表。

试根据这些数据在图2-58中画出U —I 图线，并根据图线读出电池的电动势E= V ，电池内阻 r = Ω .6．如图2-59示的电路中，R 1 、R 2为标准电阻，测定电源的电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值真实值，内阻的测量值 真实值，产生误差的 。

课后巩固1．实验室中有电流表、电压表、电阻箱、滑线变阻器等仪器，下列各种仪器的组合(加上导线、电键)，恰好可以用来测定一节干电池的电动势、内电阻的是( )A ．电流表、电压表、滑线变阻器B ．电流表、电压表、滑线变阻器、电阻箱C ．电流表、电阻箱D ．电压表、电阻箱图2-56 图2-572．如图2-60是测量电源电动势和内电阻的电路，关于误差的说法正确的是 A ．由于电流表的分压作用，使内电阻的测量值小于真实值； B ．由于电流表的分压作用，使内电阻的测量值大于真实值； C ．由于电压表的分流作用，使内电阻的测量值小于真实值； D ．由于电压表的分流作用，使内电阻的测量值大于真实值； E ．测出的电动势与真实值相同；Ｆ．测出的电动势比真实值小．3．现有器材：量程为10.0mA 、内阻约30-40 Ω的电流表一个，定值电阻R 1=150Ω，定值电阻R 2=100 Ω ，单刀单掷开关K ，导线若干。

伏安法测电阻—外接法与内接法+训练题目录一、内外接法及误差分析 (1)二、练习题 (2)三、如何选择内外接法 (6)一、内外接法及误差分析（1）外接法（电路图）待测电阻：V V V R R R RR I I U I U R +=+==测测测测（测量值小于真实值）误差原因：电压表分流，导致电流的测量值偏大减小误差措施：电压表少分流即可，如何使电压表少分流？待测电阻R 的阻值越小，电压表分流越小，误差也越小。

总结：外接法适用于测量小电阻；为方便记忆，可总结为“小外偏小”（小电阻，外接法，测量值偏小）（2）内接法（电路图）待测电阻：R R I U U I U R A R A +=+==测测测测（测量值大于真实值）误差原因：电流表分压，导致电压的测量值偏大减小误差措施：电流表少分压即可，如何是电流表少分压？ 待测电阻R 的阻值越大，电流表分压越小，误差也越小。

总结：内接法适用于测量大电阻；为了方便记忆，可总结为“大内偏大”（大电阻，内接法，测量值偏大）二、练习题1、图中若考虑电流表和电压表的内阻影响，用两表示数算出的I U R =测（ BC ） A .比R 真实值大B .比R 的真实值小C .引起误差的原因是I 偏大D .引起误差的原因是U 偏小2、图中，考虑两表的内阻影响，用两表的示数算出的IUR =测（ BC ）A .比R 的真实值小B .比R 的真实值大C .引起误差的原因是U 偏大D .引起误差的原因是I 偏小3、用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是（AD ）A.外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B.外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C.内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D.内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值4、如图所示的电路中，电压表和电流表的读数分别为10 V 和0.1 A，电流表的内阻为0.2 Ω，那么有关待测电阻R x的下列说法正确的是( AC )A.R x的测量值比真实值大B.R x的测量值比真实值小C.R x的真实值为99.8 ΩD.R x的真实值为100.2 Ω5、如图所示，甲、乙两图分别为测灯泡电阻R的电路图，下列说法正确的是(ACD)A.甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B.甲中R 测>R 真，乙中R 测<R 真C.甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D.乙中误差由电流表分压引起，为了减小误差，应使R ≫R A ，故此法测较大电阻好6、在下图中，甲、乙两图分别为测灯泡电阻R 的电路图，下述说法正确的是（ ACD ）A .甲图的接法叫电流表外接法，乙图的接法叫电流表的内接法B .甲图中电阻测量值大于真实值，乙图中电阻测量值小于真实值C .甲图中误差由电压表分流引起，为了减小误差，应使V R R ≤D .乙图中灯泡电阻的精确值应为A AV R I U -7、用伏安法测电阻有如图所示两种测量方法，下列说法正确的是（BCD ）A.若R x>>R V，用(a)图测得R x值误差较小B.若R x<<R V，用(a)图测得R x值误差较小C.若R x>>R A，用(b)图测得R x值误差较小D.无论R x之值如何，用(a)图R x的测量值总比真值小，用(b)图测得的R x值总比真值大8、用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（ C ）A．R1>R>R2 B．R>R1>R2C．R1<R<R2D．R<R1<R29、用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（ A ）A.当R x<<Rv时，用甲种接法误差较小，当R x>>R A时，用乙种接法误差较小B.当R x>>R A时，用甲种接法误差较小，当R x<<R A时，用乙种接法误差较小C.当R x<<R A时，用甲种接法误差较小，当R x>>R V时，用乙种接法误差较小D.当R x>>R V时，用甲种接法误差较小，当R x<<R A时，用乙种接法误差较小10、用伏安法测某一电阻：电压表示数为U，电流表示数为I，电阻测量值R＝UI.如果采用如图甲所示的电路，测量值为R1，如果采用如图乙所示电路，测量值为R2，电阻的真实值为R真，它们之间的关系是：R1R真，R2R真(填“>”、“＝”或“<”)，这种误差属于误差.答案： < > 系统三、如何选择内外接法1、待测电阻阻值已知（1）直接比较法：当R x ≫R A 时，采用内接法，当R x ≪R V 时，采用外接法，即大电阻用内接法，小电阻用外接法。

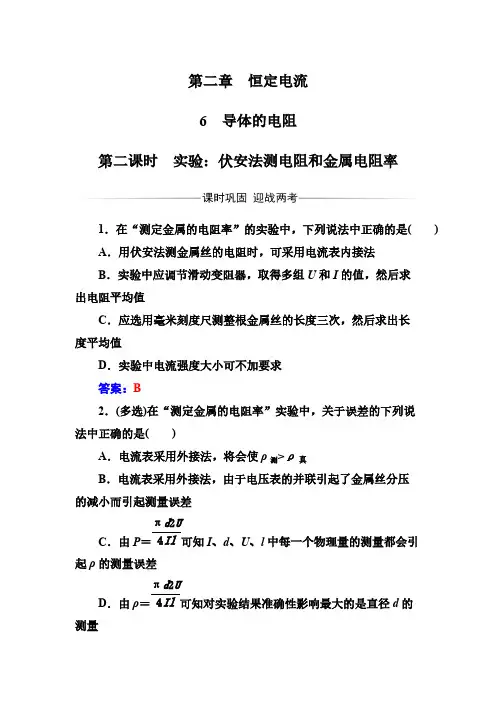

第二章 恒定电流6 导体的电阻第二课时实验：伏安法测电阻和金属电阻率1．在“测定金属的电阻率”的实验中，下列说法中正确的是( )A ．用伏安法测金属丝的电阻时，可采用电流表内接法B ．实验中应调节滑动变阻器，取得多组U 和I 的值，然后求出电阻平均值C ．应选用毫米刻度尺测整根金属丝的长度三次，然后求出长度平均值D ．实验中电流强度大小可不加要求答案：B2．(多选)在“测定金属的电阻率”实验中，关于误差的下列说法中正确的是( )A ．电流表采用外接法，将会使ρ测>ρ真B ．电流表采用外接法，由于电压表的并联引起了金属丝分压的减小而引起测量误差C ．由P ＝可知I 、d 、U 、l 中每一个物理量的测量都会引πd 2U4Il 起ρ的测量误差D ．由ρ＝可知对实验结果准确性影响最大的是直径d 的πd 2U4Il 测量答案：CD3．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L ，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R ，然后根据电阻定律计算出该金属材料的电阻率．①从图中读出金属丝的直径为________mm.②为此取两节新的干电池、电键和若干导线及下列器材：A ．电压表0～3 V ，内阻10 kΩB ．电压表0～15 V ，内阻50 kΩC ．电流表0～0.6 A ，内阻0.05 kΩD ．电流表0～3 A ，内阻0.01 ΩE ．滑动变阻器，0～10 ΩF ．滑动变阻器，0～100 Ω要求较准确地测出其阻值，应选用的器材有________(只填代号)．解析：①由图所示螺旋测微器可知，其示数为0.5mm ＋18.0×0.01mm ＝0.680 mm ，因此金属丝的直径为0.679～0.681 mm.②两节新的干电池，电源电动势为3 V ，若选取电压表15 V ，测量读数误差较大，因此电压表选A ；电路最大电流约为I ＝＝ U R 35A ＝0.6 A ，电流表应选C.金属丝的电阻大约为5 Ω，为方便实验操作滑动变阻器应选E.答案：①0.680　②A 、C 、E4．欲用伏安法测定一段阻值约为5 Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A ．电池组(3 V ，内阻约为1 Ω)B ．电流表(0～3 A ，内阻约为0.012 5 Ω)C ．电流表(0～0.6 A ，内阻约为0.125 Ω)D ．电压表(0～3 V ，内阻约为3 kΩ)E ．电压表(0～15 V ，内阻约为15 kΩ)F ．滑动变阻器(0～20 Ω，额定电流1 A)H ．开关、导线(1)上述器材中，电流表应选用的是________；电压表应选用的是________(填写器材的字母代号)．(2)实验电路应采用电流表接法________(填“内”或“外”)．解析：伏安法测电阻丝电阻，需要：A 、电池组(3 V ，内阻1 Ω)；电路最大电流约为：I ＝＝ A ＝0.6 A ，电流表应选：C 电流表；U R 35电源电动势为3 V ，因此电压表选：D 电压表．(2)因待测电阻阻值约为5 Ω，电流表内阻约为0.125 A ，电压表内阻约为3 k Ω，待测电阻相对于电压表内阻来说很小，故为小电阻，应选用电流表外接法．答案：(1)C D (2)外5．某小组进行“测定金属丝电阻率”的实验．该组同学想更精确地测量该金属丝电阻R x (约为9 Ω)，已经选好的器材有：A ．电压表V 1(量程0～1 V ，内阻约10 kΩ)B ．电压表V 2(量程0～3 V ，内阻约20 kΩ)C ．定值电阻R 0＝20 ΩD ．被测电阻R xE ．滑动变阻器(阻值范围0～5 Ω)F ．电源(电动势3 V ，内阻很小)G ．导线若干，开关一个(1)为了减小误差，并尽可能多的测量几组数据，请在方框中画出测量电路图．(2)在某次测量中，若电压表V 1读数为U 1，电压表V 2读数为U 2，则待测金属丝电阻的表达式R x ＝___________________.解析：(1)利用伏安法测电阻，首先选取实验仪器，可以把其中一个电压表作为电流表使用，如果选取电压表V 2作为电压表使用，电压表V 1改装成电流表使用，把电压表V 1和定值电阻R 0并联，满偏电流I m ＝＋≈0.05A ，被测电阻R x 两端电压的最大值U 1R V1U 1R 0U m ＝I m R x ＝0.45 V ，远小于电压表V 2量程，故仪器选取不合适；把电压表V 1作为电压表使用，电压表V 2和定值电阻R 0并联改装成电流表使用，满偏电流I m ＝＋≈0.15 A ，被测电阻R x 两端电压U 2RV 2U 2R 0的最大值U m ＝I m R x ＝1.35 V ，和电压表V 1量程接近，可以使用；为了多测几组数据，减少实验误差，选用分压法组装电路，电表内阻比较大，内接、外接对结果影响不大，电路图如图所示：(2)根据欧姆定律得，＝，解得R x ＝R 0.U 1Rx U 2R 0U 1U 2答案：(1)如解析图所示　(2)R 0U 1U 2。

实验 测定金属的电阻率1．掌握电流表、电压表和滑动变阻器的使用方法。

2．掌握螺旋测微器和游标卡尺的原理及读数方法。

3．学会利用伏安法测电阻，进一步测出金属丝的电阻率。

一、实验原理1．把金属丝接入电路中，用伏安法测金属丝的电阻R ⎝ ⎛⎭⎪⎫R ＝U I 。

2．用毫米刻度尺测出金属丝的长度l ，用螺旋测微器测出金属丝的直径d ，算出横截面积S ⎝ ⎛⎭⎪⎫S ＝πd 24。

3．由电阻定律R ＝ρl S ，得ρ＝πd 2U4lI ，求出电阻率。

二、实验器材毫米刻度尺(游标卡尺)、螺旋测微器、直流电流表、直流电压表、滑动变阻器、电池组、开关、导线、待测金属丝等。

三、实验步骤1．用螺旋测微器在导线的三个不同位置上各测一次直径，并记录。

2．依照实验电路图用导线把器材连好，并把滑动变阻器的阻值调至最大。

3．用毫米刻度尺(游标卡尺)测量接入电路的金属丝长度l ，反复测量三次，并记录。

测量次数 1 2 3 平均值 金属丝长l /m 金属丝直径d /mm4．电路经检查确认无误后，闭合开关S 。

改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数I 和U 的值，记录在表格内，断开开关S 。

测量次数123电阻平均值电压U/V电流I/A电阻R x/Ω5课堂任务测量过程·获取数据仔细观察下列图片，认真参与“师生互动”。

活动1：测金属丝的电阻率需要测哪些物理量？提示：从ρ＝RSl看需要知道三个量，l可以通过刻度尺直接测量。

但是R和S都不能直接测量，故还要继续想办法测出R和S相关的量。

R可用伏安法测量得到，S可以通过测量直径d，再根据S＝πd24计算得到。

故需要测量金属丝接入电路的长度l、直径d，金属丝两端的电压U、通过金属丝的电流I。

活动2：伏安法测量电阻时电流表采用内接法还是外接法？提示：金属丝的电阻较小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它分流作用很小，应采用电流表外接法，如接线图。

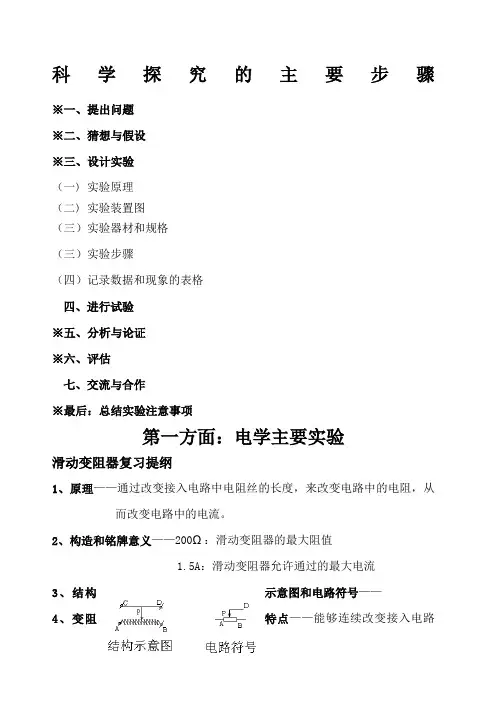

科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一) 实验原理（二) 实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。

2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值1.5A：滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。

5、接线方法——6、使用方法——与被调节电路（用电器）串联7、作用——1、保护电路2、改变所在电路中的电压分配或电流大小8、注意事项——电流不能超过允许通过的最大电流值9、在日常生活中的应用——可调亮度的电灯、可调热度的电锅、收音机的音量调节旋钮？……实验题目：导体的电阻一定时，通过导体的电流和导体两端电压的关系（研究欧姆定律实验新教材方案）一、提出问题：通过前面的学习，同学们已经定性的知道：加在导体两端的电压越高，通过导体的电流就会越大；导体的电阻越大，通过导体的电流越小。

现在我们共同来探究：如果知道了一个导体的电阻值和它两端的电压值，能不能计算出通过它的电流呢？即通过导体的电流与导体两端的电压和导体的电阻有什么定量关系？二、猜想与假设：1、电阻不变，电压越大，电流越。

（填“大”或“小”）2、电压不变，电阻越大，电流越。

（填“大”或“小”）3、电流用I表示，电压用U表示，电阻用R表示，则三者之间可能会有什么关系？三、设计实验:（一) 实验器材：干电池3节，10 Ω和5 Ω电阻各一个，电压表、电流表，滑动变阻器、开关各一只，导线若干。

（二）实验电路图：1、从研究电流与电压的关系时，能否能否保证电压成整数倍的变化，鉴别一下甲和乙的优劣？2、乙图重点：研究的是定值电阻这部分电路，而非整个电路。

第二章第6节第2课时实验：测定金属的电阻率课后强化演练一、选择题1．在下列测定金属丝的电阻率的几个步骤中，错误的是( )①先测出金属丝的长度，再将金属丝两端固定在接线柱上悬空拉直②根据待测金属丝的估测阻值，选择仪器和电路③接电路时，应先断开电键④不断增大滑动变阻器连入电路中的电阻值⑤将记录的数据填入设计的表格内，计算出电流和电压的平均值，再求出电阻A．①②④B．①③④C．②③⑤D．①④⑤解析：因为求解电阻率时所用金属丝的长度是接入电路部分的长度，因此①错；因为滑动变阻器采取限流式接法，开始闭合电键时接入的阻值最大，应该不断减小滑动变阻器连入电路中的电阻值，④错；对记录的数据，应该根据电流和电压计算出每一组对应的阻值，再对电阻值求平均值，⑤错．答案：D2．在“测定金属的电阻率”的实验中，下列说法中正确的是( )A．用伏安法测金属丝的电阻时，可采用电流表内接法B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出电阻平均值C．应选用毫米刻度尺测整根金属丝的长度三次，然后求出长度平均值D．实验中电流强度不得太大，以免电阻率发生变化解析：用伏安法测金属丝电阻时，因金属丝电阻较小，应采用电流表外接法，A错；计算电阻率公式中的l应为接入电路中的长度，并不是整根金属丝的长度，C错，B、D正确．答案：BD3．在“测定金属的电阻率”实验中，关于误差的下列说法中正确的是( )A．电流表采用外接法，将会使ρ测＞ρ真B．电流表采用外接法，由于电压表的并联引起了金属丝分压的减小而引起测量误差C．由ρ＝πd2U4Il可知I、d、U、l中每一个物理量的测量都会引起ρ的测量误差D．由ρ＝πd2U4Il可知对实验结果准确性影响最大的是直径d的测量解析：由于金属丝阻值较小，若电流表采用内接法，则电流表分压产生的误差太大，故电流表采用外接法，R测＜R真，由R＝ρlS可知ρ测＜ρ真，A项说法错误．电流表采用外接法时，由于电压表的分流作用会引起测量误差，故B项的说法错．由ρ＝πd2U4Il可知要测量的物理量是d、U、I和l，都会引起测量误差，且直径d在公式中是平方关系，所以影响最大，故选项CD说法正确．综上所述答案为CD．答案：CD二、非选择题4．(2014·安徽模拟)用螺旋测微器测某滚珠直径时如图所示，则滚珠的直径d0＝________mm.解析：螺旋测微器的固定刻度中毫米刻度线已露出，固定刻度读数为6 mm，中心轴线对准可动刻度上的第12和13刻度线之间，可动刻度读数为0.01×12.5 mm＝0.125 mm，最终读数为6 mm ＋0.125 mm ＝6.125 mm.答案：6.1255．(2014·石家庄一模)某小组进行“测定金属丝电阻率”的实验．该组同学想更精确地测量该金属丝电阻R x (约为9 Ω)，已经选好的器材有：A ．电压表V 1(量程0～1 V ，内阻约10 k Ω)B ．电压表V 2(量程0～3 V ，内阻约20 k Ω)C ．定值电阻R 0＝20 ΩD ．被测电阻R xE ．滑动变阻器(阻值范围0～5 Ω)F ．电源(电动势3 V ，内阻很小)G ．导线若干，开关一个(1)为了减小误差，并尽可能多的测量几组数据，请在方框中画出测量电路图；(2)在某次测量中，若电压表V 1读数为U 1，电压表V 2读数为U 2，则待测金属丝电阻的表达式R x ＝____________________.解析：(1)利用伏安法测电阻，首先选取实验仪器，可以把其中一个电压表作为电流表使用，如果选取电压表V 2作为电压表使用，电压表V 1改装成电流表使用，把电压表V 1和定值电阻R 0并联，满偏电流I m ＝U 1RV 1＋U 1R 0≈0.05 A ，被测电阻R x 两端电压的最大值U m ＝I m R x ＝0.45 V ，远小于电压表V 2量程，故仪器选取不合适；把电压表V 1作为电压表使用，电压表V 2和定值电阻R 0并联改装成电流表使用，满偏电流I m ＝U 2RV 2＋U 2R 0≈0.15 A ，被测电阻 R x 两端电压的最大值U m ＝I m R x ＝1.35 V ，和电压表V 1量程接近，可以使用；为了多测几组数据，减少实验误差，选用分压法组装电路，电表内阻比较大，内接、外接对结果影响不大，电路。
