桩基设计计算公式

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

桩基工程量计算公式！

一、打、压预制钢筋混凝土方桩

1、打预制钢筋混凝土桩的体积，按设计桩长以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除。计量单位：m3，体积计算公式如下：

V=桩截面积×设计桩长（包括桩尖长度）

2、送钢筋混凝土方桩（送桩）：当设计要求把钢筋砼桩顶打入地面以下时，打桩机必须借助工具桩才能完成，这个借助工具桩(一般2～3m长，由硬木或金属制成)完成打桩的过程叫送桩。计算方法按定额规定以送桩长度即桩顶面至自然地坪另加0.5米乘以横截面积以立方米计算，计量单位：m3，公式如下：

V=桩截面积×（送桩长度+0.5m)

送桩长度设计桩顶标高至自然地坪。

3、接桩：接桩是指按设计要求按桩的总厂分节预制运至现场先将第一根桩打入将第二根桩垂直吊起和第一根桩相连后再继续打桩

硫磺胶泥按桩计量单位：m2；按桩截面积

电焊接桩计量单位：t ；按包角钢或包钢板的重量。

二、打、压预应力钢筋砼管桩

按设计桩长以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除，管桩的空心体积应扣除，管桩的空心部分设计要求灌注混凝土或其他填充材料时，应另行计算。计量单【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

位：m3，体积计算公式如下：

V=桩截面积×设计桩长（包括桩尖长度）

桩内灌芯工程量计算，计量单位：m3

V=管桩桩孔内径截面积×设计灌芯深度

三、灌注桩

（1）打孔沉管灌注桩单打、复打：计量单位：m3

V=管外径截面积×（设计桩长+加灌长度）

设计桩长根据设计图纸长度如使用活瓣桩尖包括预制桩尖，使用预制钢筋混凝土桩尖则不包括

加灌长度用来满足砼灌注充盈量，按设计规定；无规定时，按0.25m计取。

（2）、夯扩桩：计量单位：m3

V1（一、二次夯扩）=标准管内径截面积 ×设计夯扩投料长度（不包括预制桩尖）

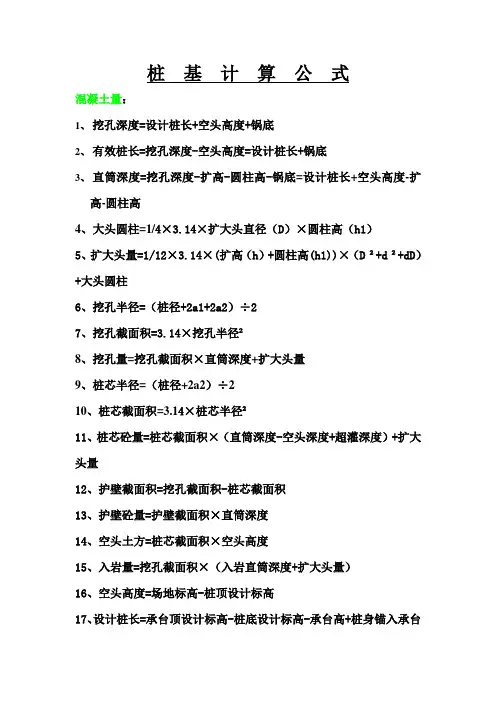

桩 基 计 算 公 式

混凝土量：

1、 挖孔深度=设计桩长+空头高度+锅底

2、 有效桩长=挖孔深度-空头高度=设计桩长+锅底

3、 直筒深度=挖孔深度-扩高-圆柱高-锅底=设计桩长+空头高度-扩高-圆柱高

4、大头圆柱=1/4×3.14×扩大头直径（D）×圆柱高（h1）

5、扩大头量=1/12×3.14×(扩高（h）+圆柱高(h1))×（D ²+d ²+dD）+大头圆柱

6、挖孔半径=（桩径+2a1+2a2）÷2

7、挖孔截面积=3.14×挖孔半径²

8、挖孔量=挖孔截面积×直筒深度+扩大头量

9、桩芯半径=（桩径+2a2）÷2

10、桩芯截面积=3.14×桩芯半径²

11、桩芯砼量=桩芯截面积×（直筒深度-空头深度+超灌深度）+扩大头量

12、护壁截面积=挖孔截面积-桩芯截面积

13、护壁砼量=护壁截面积×直筒深度

14、空头土方=桩芯截面积×空头高度

15、入岩量=挖孔截面积×（入岩直筒深度+扩大头量）

16、空头高度=场地标高-桩顶设计标高

17、设计桩长=承台顶设计标高-桩底设计标高-承台高+桩身锚入承台的深度

18、实际桩长=实测孔深（挖孔深度）-空头高度

19、桩顶高程=设计桩长+设计桩底高程

20、桩底高程=桩顶高程-实际桩长

21、孔口高程=桩底高程+实测孔深

钢筋量： kg/m=0.00617×钢筋直径²

1、 主筋质量：（35D钢筋锚入承台的深度+有效桩长）×kg/m×根数

2、 非加密区螺旋筋质量：3.14×（桩径-2×砼保护层厚度）×（有效桩长-加密区螺旋筋长度）÷非加密区间距×kg/m

3、 加密区螺旋筋质量：3.14×（桩径-2×砼保护层厚度）×加密区螺旋筋长度÷加密区间距×kg/m

4、 加劲筋质量：3.14×（桩径-2×砼保护层厚度）×[（有效桩长÷加劲筋间距）取整数+1]×kg/m

5、 护壁纵筋质量：3.14×（桩径+2a1+2a2-2×砼保护层厚度）×直筒深度÷护壁纵筋间距×kg/m

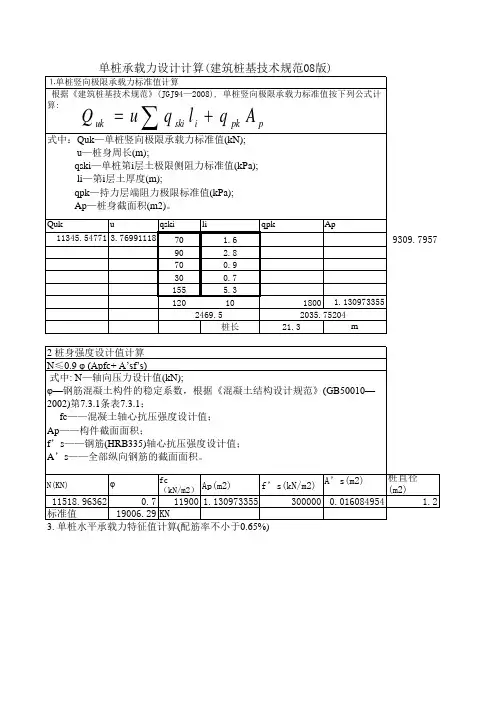

单桩承载力设计计算 ( 建筑桩基技术规范 08版) ⒈单桩竖向极限承载力标准值计算

根据《建筑桩基技术规范》 (JGJ94—2008), 单桩竖向极限承载力标准值按下列公式计算: Quk u qskil i qpk Ap

式中： Quk—单桩竖向极限承载力标准值 (kN); u—桩身周长 (m); qski—单桩第 i层土极限侧阻力标准值 (kPa); li—第 i层土厚度 (m); qpk—持力层端阻力极限标准值 (kPa); Ap—桩身截面积 (m2)。

Quk u qski li qpk Ap

11345.54771 3.76991118 70 1.6 9309.7957

90 2.8

70 0.9

30 0.7

155 5.3

120 10 1800 1.130973355 2469.5 2035.75204

桩长 21.3 m

2 桩身强度设计值计算 N≤0.9 φ (Apfc+ A ’ sf ’ s) 式中 : N—轴向压力设计值 (kN);

φ—钢筋混凝土构件的稳定系数，根据《混凝土结构设计规范》 (GB50010— 2002)第7.3.1条表 7.3.1； fc——混凝土轴心抗压强度设计值； Ap——构件截面面积； f’s——钢筋 (HRB335) 轴心抗压强度设计值； A ’s——全部纵向钢筋的截面面积。

N(KN) φ fc （kN/m2）Ap(m2) f ’s(kN/m2) A’s(m2) 桩直径

(m2)

11518.96362 0.7 11900 1.130973355 300000 0.016084954 1.2

标准值 19006.29 KN 3. 单桩水平承载力特征值计算 (配筋率不小于 0.65%) γH R

0 h

I W d/2 0 0

EI 0.85EcI0(钢筋混凝)土桩

第 1 段第 2 段

n32.5112.13333331

N1001502

D1139013903

D2139013904

5

H03250168206

L11419594899547

L2436743678

L39

L14632549432110

∑L11

12

13

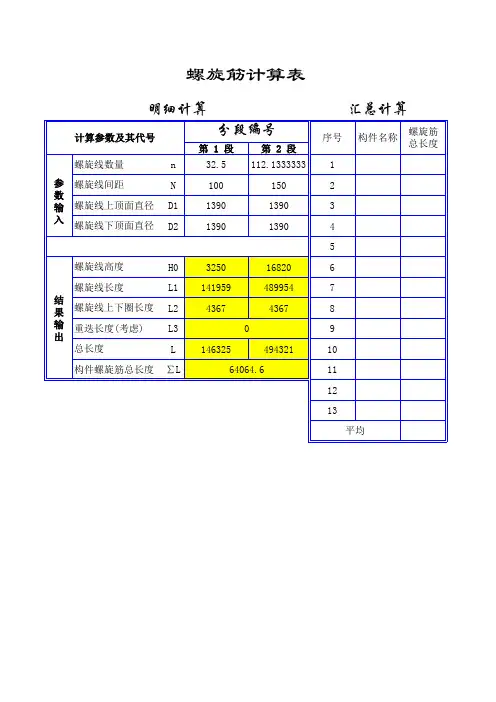

平均汇总计算螺旋筋计算表

螺旋线间距

螺旋线上顶面直径

螺旋线下顶面直径

总长度构件名称螺旋筋

总长度序号分段编号

计算参数及其代号

结

果

输

出螺旋线高度明细计算

构件螺旋筋总长度0

64064.6螺旋线长度

螺旋线上下圈长度

重迭长度(考虑)参

数

输

入螺旋线数量
