精品文档第一章作业1-1 解释下列术语(1)气体中的自持放电;( 2)电负性气体;(3)放电时延;( 4) 50% 冲击放电电压;( 5)爬电比距。
答:(1)气体中的自持放电:当外加电场足够强时,即使除去外界电离因子,气体中的放电仍然能够维持的现象;(2)电负性气体:电子与某些气体分子碰撞时易于产生负离子,这样的气体分子组成的气体称为电负性气体;(3)放电时延:能引起电子崩并最终导致间隙击穿的电子称为有效电子,从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延,出现有效电子到间隙击穿所需的时间称为放电形成时延,二者之和称为放电时延;(4)50% 冲击放电电压:使间隙击穿概率为 50% 的冲击电压,也称为50% 冲击击穿电压;(5)爬电比距:爬电距离指两电极间的沿面最短距离,其与所加电压的比值称为爬电比距,表示外绝缘的绝缘水平,单位cm/kV 。
.精品文档1-2 汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同?这两种理论各适用于何种场合?答:汤逊理论认为电子碰撞电离是气体放电的主要原因,二次电子来源于正离子撞击阴极使阴极表面逸出电子,逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后,电子崩中的空间电荷足以使原电场明显畸,流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电;流注理论适用于高气压、长间隙电场气隙放电。
1-3 在一极间距离为1cm 的均匀电场电场气隙中,电子碰撞电离系数α=11cm-1 。
今有一初始电子从阴极表面出发,求到达阳极的电子崩中的电子数目。
解:到达阳极的电子崩中的电子数目为n a e d e11 159874答:到达阳极的电子崩中的电子数目为59874 个。
.精品文档1-5 近似估算标准大气条件下半径分别为1cm 和 1mm 的光滑导线的电晕起始场强。
1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。
根据游离能形式的不同,气体中带电质点的产生有四种不同方式:1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下,游离能为与中性原子在这种方式下,游离能为与中性原子在这种方式下,游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。
虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞,但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。
2.光游离方式光游离方式 在这种方式下,游离能为光能。
由于游离能需达到一定的数值,因此引起光游离的光在这种方式下,游离能为光能。
由于游离能需达到一定的数值,因此引起光游离的光主要是各种高能射线而非可见光。
3.热游离方式热游离方式 在这种方式下,游离能为气体分子的内能。
由于内能与绝对温度成正比,因此只有温在这种方式下,游离能为气体分子的内能。
由于内能与绝对温度成正比,因此只有温度足够高时才能引起热游离。
4.金属表面游离方式金属表面游离方式 严格地讲,应称为金属电极表面逸出电子,因这种游离的结果在气体中只得到严格地讲,应称为金属电极表面逸出电子,因这种游离的结果在气体中只得到带负电的自由电子。
使电子从金属电极表面逸出的能量可以是各种形式的能。
气体中带电质点消失的方式有三种:1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失,扩散是一种自然规律。
2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。
复合是游离的逆过程,因此在复合过程中要释放能量,一般为光能。
1-2简要论述汤逊放电理论。
答: 设外界光电离因素在阴极表面产生了一个自由电子,此电子到达阳极表面时由于α过程,电子总数增至d e α个。
假设每次电离撞出一个正离子,故电极空间共有(d e α-1)个正离子。
这些正离子在电场作用下向阴极运动,并撞击阴极.按照系数γ的定义,此(d e α-1)个正离子在到达阴极表面时可撞出γ(d e α-1)个新电子,则(d e α-1)个正离子撞击阴极表面时,至少能从阴极表面释放出一个有效电子,以弥补原来那个产生电子崩并进入阳极的电子,则放电达到自持放电。
即汤逊理论的自持放电条件可表达为r(d eα-1)=1或γde α=1。
1-3为什么棒-板间隙中棒为正极性时电晕起始电压比负极性时略高?答:(1)当棒具有正极性时,间隙中出现的电子向棒运动,进入强电场区,开始引起电离现象而形成电子崩。
随着电压的逐渐上升,到放电达到自持、爆发电晕之前,在间隙中形成相当多的电子崩。
当电子崩达到棒极后,其中的电子就进入棒极,而正离子仍留在空间,相对来说缓慢地向板极移动。
于是在棒极附近,积聚起正空间电荷,从而减少了紧贴棒极附近的电场,而略为加强了外部空间的电场。
这样,棒极附近的电场被削弱,难以造成流柱,这就使得自持放电也即电晕放电难以形成。
(2)当棒具有负极性时,阴极表面形成的电子立即进入强电场区,造成电子崩。
当电子崩中的电子离开强电场区后,电子就不再能引起电离,而以越来越慢的速度向阳极运动。
一部份电子直接消失于阳极,其余的可为氧原子所吸附形成负离子。
电子崩中的正离子逐渐向棒极运动而消失于棒极,但由于其运动速度较慢,所以在棒极附近总是存在着正空间电荷。
结果在棒极附近出现了比较集中的正空间电荷,而在其后则是非常分散的负空间电荷。
负空间电荷由于浓度小,对外电场的影响不大,而正空间电荷将使电场畸变。
棒极附近的电场得到增强,因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。
1-5操作冲击放电电压的特点是什么?答:操作冲击放电电压的特点:(1)U 形曲线,其击穿电压与波前时间有关而与波尾时间无关;(2)极性效应,正极性操作冲击的50%击穿电压都比负极性的低;(3)饱和现象;(4)分散性大;(5)邻近效应,接地物体靠近放电间隙会显著降低正极性击穿电压。
第一章作业■ 解释下列术语(1)气体屮的自持放电;(2)电负性气体;(3)放电时延;(4) 50%冲击放电电压;(5)爬电比距。
答:(1)气体中的自持放电:当外加电场足够强时,即使除左•外界电离因子,气体中的放电仍然能够维持的现象;(2)电负性气体:电子与某些气体分子碰撞时易于产生负离子,这样的气体分子组成的气体称为电负性气体;(3)放电时延:能引起电了崩并最终导致间隙击穿的电了称为有效电子,从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延,出现有效电子到间隙击穿所需的时间称为放电形成时延,二者之和称为放电时延;(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压,也称为50%冲击击穿电压;(5)爬电比距:爬电距离指两电极间的沿而最短距离,其与所加电压的比值称为爬电比距,表示外绝缘的绝缘水平,单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同?这两种理论各适用于何种场合?答:汤逊理论认为电了碰撞电离是气体放电的主要原因,二次电子来源于正离了撞击阴极使阴极表面逸出电子,逸岀电了是维持气休放电的必雯条件。
所逸出的电子能否接替起始电子的作川是自持放电的判据。
流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后,电子崩中的空间电荷足以使原电场明显畸,流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适川范围是短间隙、低气压气隙的放电;流注理论适用于高气压、长间隙电场气隙放电。
在一极间距离为1cm的均匀电场电场气隙屮,电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发,求到达阳极的电子崩中的电子数冃。
解:到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答:到达阳极的电子崩屮的电子数冃为59874个。
1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。
解:对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答:半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。
第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。
A .碰撞游离B .表面游离C .光游离D .电荷畸变电场 2) 先导通道的形成是以 C 的出现为特征。
A .碰撞游离B .表面游离C .热游离D .光游离3) 电晕放电是一种 A 。
4)A .自持放电B .非自持放电C .电弧放电D .均匀场中放电C 。
气体内的各种粒子因高温而动能增加,发生相互碰撞而产生游离的形式称为 A. 碰撞游离 B.光游离 C.热游离 D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。
A. 电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件? DA. 大雾B.毛毛雨C.凝露D.大雨7) 污秽等级 II 的污湿特征:大气中等污染地区,轻盐碱和炉烟污秽地区, 离海岸盐场 3km~10km地区,在污闪季节中潮湿多雾但雨量较少,其线路盐密为 Cmg / cm 2。
A. ≤0.03B.>0.03~0.06C.>0.06~0.10D.>0.10~0.258)以下哪种材料具有憎水性? AA. 硅橡胶B.电瓷C. 玻璃 D 金属二、填空题9)气体放电的主要形式: 辉光放电 、 电晕放电 、 刷状放电 、 火花放电 、 电弧放电 。
10)根据巴申定律,在某一 PS 值下,击穿电压存在 极小(最低) 值。
11)在极不均匀电场中,空气湿度增加,空气间隙击穿电压 提高 。
12) 流注理论认为,碰撞游离和 光电离是形成自持放电的主要因素。
13) 工程实际中,常用棒-板或 棒-棒电极结构研究极不均匀电场下的击穿特性。
14) 气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子,加均压环能提高闪络电压的原因是 改善 (电极附近 )电场分布 。
16)沿面放电就是沿着 固体介质 表面气体中发生的放电。
17)标准参考大气条件为:温度 t 020 C,压力 b 0101.3 kPa ,绝对湿度h 011g / m 318)越易吸湿的固体,沿面闪络电压就越 __低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上 ____ NaCl______含量的一种方法20)常规的防污闪措施有: 增加 爬距,加强清扫,采用硅油、地蜡等涂料三、计算问答题21)简要论述汤逊放电理论。
第一章电介质的极化、电导和损耗第二章气体放电理论1)流注理论未考虑的现象。
表面游离2)先导通道的形成是以的出现为特征。
C- C.热游离3)电晕放电是一种。
A--A.自持放电4)气体内的各种粒子因高温而动能增加,发生相互碰撞而产生游离的形式称为C--C.热游离5)以下哪个不是发生污闪最危险的气象条件?D-D.大雨6)以下哪种材料具有憎水性?A--A.硅橡胶20)极性液体和极性固体电介质的相对介电常数与温度和电压频率的关系如何?为什么?极化液体相对介电常数在温度不变时,随电压频率的增大而减小,然后就见趋近于某一个值,当频率很低时,偶极分子来来得及跟随电场交变转向,介电常数较大,当频率接近于某一值时,极性分子的转向已经跟不上电场的变化,介电常数就开始减小。
在电压频率不变时,随温度的升高先增大后减小,因为分子间粘附力减小,转向极化对介电常数的贡献就较大,另一方面,温度升高时分子的热运动加强,对极性分子的定向排列的干扰也随之增强,阻碍转向极化的完成。
极性固体介质的相对介电常数与温度和频率的关系类似与极性液体所呈现的规律。
21)电介质电导与金属电导的本质区别为何?1)带电质点不同:电介质为带电离子(固有离子,杂质离子);金属为自由电子。
2)数量级不同:电介质的γ小,泄漏电流小;金属电导的电流很大。
3)电导电流的受影响因素不同:电介质中由离子数目决定,对所含杂质、温度很敏感;金属中主要由外加电压决定,杂质、温度不是主要因素。
22)简要论述汤逊放电理论。
设外界光电离因素在阴极表面产生了一个自由电子,此电子到达阳极表面时由于α过程,电子总数增至eαd 个。
假设每次电离撞出一个正离子,故电极空间共有(eαd -1)个正离子。
这些正离子在电场作用下向阴极运动,并撞击阴极.按照系数γ的定义,此(eαd -1)个正离子在到达阴极表面时可撞出γ(eαd -1)个新电子,则( eαd -1)个正离子撞击阴极表面时,至少能从阴极表面释放出一个有效电子,以弥补原来那个产生电子崩并进入阳极的αd电子,则放电达到自持放电。
高电压技术第四版习题答案(DOC)第一章1‐1极化种类电子式极化离子式极化偶极子极化夹层极化产生场合所需时间能量损耗无几乎没有有有产生原因束缚电子运行轨道偏移离子的相对偏移偶极子的定向排列自由电荷的移动任何电介质-15 s 离子式结构电介质-13 s 极性电介质-10~10-2 s 多层介质的交界面-1 s~数小时1‐4金属导体气体,液体,固体电导形式(自由电子)电子电导电导率γ很大(自由电子、正离子、负离子、杂质电导、自身离解、杂质、离子)γ很小离子电导ρ很大金属导电的原因是自由电子移动;电介质通常不导电,是在特定情况下电离、化学分解或热离解出来的带电质点移动导致。
1‐6由于介质夹层极化,通常电气设备含多层介质,直流充电时由于空间电荷极化作用,电荷在介质夹层界面上堆积,初始状态时电容电荷与最终状态时不一致;接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大(电容较大导致不同介质所带电荷量差别大,绝缘电阻大导致流过的电流小,界面上电荷的释放靠电流完成),放电速度较慢故放电时间要长达5~10min。
补充:图中C1 代表介质的无损极化(电子式和离子式极化),C2 —R2 代表各种有损极化,而R3则代表电导损耗。
图1-4-2中,Rlk为泄漏电阻;Ilk为泄漏电流;Cg为介质真空和无损极化所形成的电容;Ig为流过Cg的电流;Cp为无损极化所引起的电容;Rp为无损极化所形成的等效电阻;Ip为流过Rp-Cp支路的电流,可以分为有功分量Ipr和无功分量Ipc。
Jg为真空和无损极化所引起的电流密度,为纯容性的;Jlk 为漏导引起的电流密度,为纯阻性的;Jp为有损极化所引起的电流密度,它由无功部分Jpc和有功部分Jpr组成。
容性电流Jc与总电容电流密度向量J之间的夹角为δ,称为介质损耗角。
介质损耗角简称介损角δ,为电介质电流的相角领先电压相角的余角,功率因素角?的余角,其正切tgδ称为介质损耗因素,常用%表示,为总的有功电流密度与总无功电流密度之比。

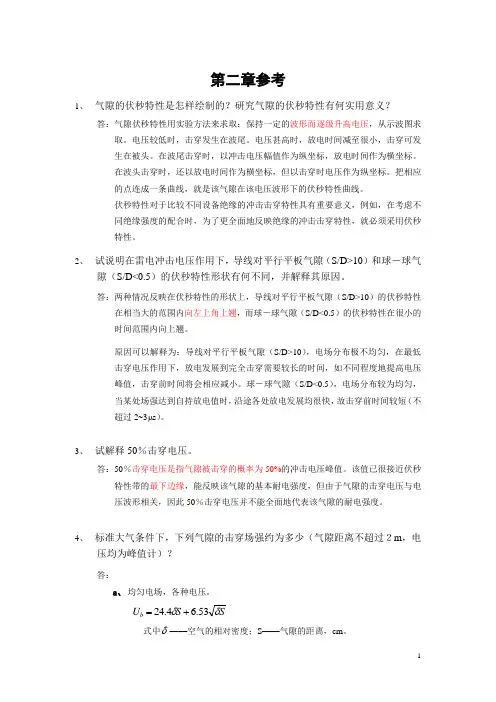

第二章参考1、 气隙的伏秒特性是怎样绘制的?研究气隙的伏秒特性有何实用意义? 答:气隙伏秒特性用实验方法来求取:保持一定的波形而逐级升高电压,从示波图求取。
电压较低时,击穿发生在波尾。
电压甚高时,放电时间减至很小,击穿可发生在被头。
在波尾击穿时,以冲击电压幅值作为纵坐标,放电时间作为横坐标。
在波头击穿时,还以放电时间作为横坐标,但以击穿时电压作为纵坐标。
把相应的点连成一条曲线,就是该气隙在该电压波形下的伏秒特性曲线。
伏秒特性对于比较不同设备绝缘的冲击击穿特性具有重要意义,例如,在考虑不同绝缘强度的配合时,为了更全面地反映绝缘的冲击击穿特性,就必须采用伏秒特性。
2、 试说明在雷电冲击电压作用下,导线对平行平板气隙(S/D>10)和球-球气隙(S/D<0.5)的伏秒特性形状有何不同,并解释其原因。
答:两种情况反映在伏秒特性的形状上,导线对平行平板气隙(S/D>10)的伏秒特性在相当大的范围内向左上角上翘,而球-球气隙(S/D<0.5)的伏秒特性在很小的时间范围内向上翘。
原因可以解释为:导线对平行平板气隙(S/D>10),电场分布极不均匀,在最低击穿电压作用下,放电发展到完全击穿需要较长的时间,如不同程度地提高电压峰值,击穿前时间将会相应减小。
球-球气隙(S/D<0.5),电场分布较为均匀,当某处场强达到自持放电值时,沿途各处放电发展均很快,故击穿前时间较短(不超过2~3μs )。
3、 试解释50%击穿电压。
答:50%击穿电压是指气隙被击穿的概率为50%的冲击电压峰值。
该值已很接近伏秒特性带的最下边缘,能反映该气隙的基本耐电强度,但由于气隙的击穿电压与电压波形相关,因此50%击穿电压并不能全面地代表该气隙的耐电强度。
4、 标准大气条件下,下列气隙的击穿场强约为多少(气隙距离不超过2m ,电压均为峰值计)?答:a 、 均匀电场,各种电压。
S S U b δδ53.64.24+=式中δ——空气的相对密度;S ——气隙的距离,cm 。

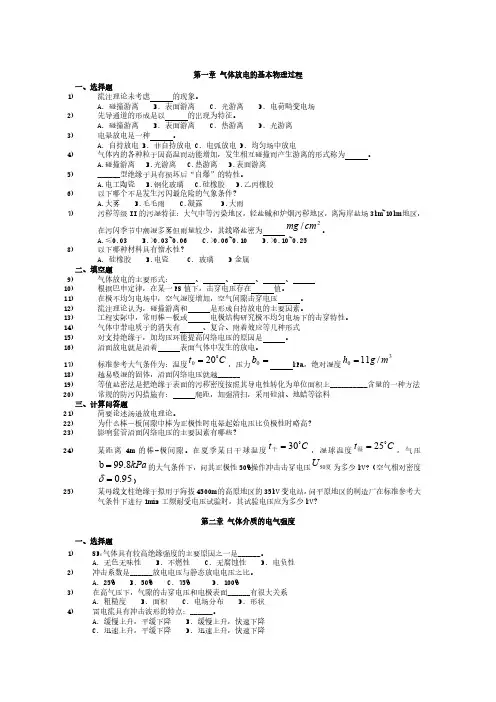

第一章 气体放电的基本物理过程一、选择题 1) 流注理论未考虑 的现象。
A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场2) 先导通道的形成是以 的出现为特征。
A.碰撞游离 B.表面游离 C.热游离 D.光游离3) 电晕放电是一种 。
A.自持放电 B.非自持放电 C.电弧放电 D.均匀场中放电4) 气体内的各种粒子因高温而动能增加,发生相互碰撞而产生游离的形式称为 。
A.碰撞游离B.光游离C.热游离D.表面游离5) ______型绝缘子具有损坏后“自爆”的特性。
A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件?A.大雾B.毛毛雨C.凝露D.大雨7) 污秽等级II 的污湿特征:大气中等污染地区,轻盐碱和炉烟污秽地区,离海岸盐场3km~10km 地区,在污闪季节中潮湿多雾但雨量较少,其线路盐密为 2/cm mg 。
A.≤0.03B.>0.03~0.06C.>0.06~0.10D.>0.10~0.258) 以下哪种材料具有憎水性?A. 硅橡胶B.电瓷C. 玻璃 D 金属 二、填空题 9) 气体放电的主要形式: 、 、 、 、 10) 根据巴申定律,在某一PS 值下,击穿电压存在 值。
11) 在极不均匀电场中,空气湿度增加,空气间隙击穿电压 。
12) 流注理论认为,碰撞游离和 是形成自持放电的主要因素。
13) 工程实际中,常用棒-板或 电极结构研究极不均匀电场下的击穿特性。
14) 气体中带电质子的消失有 、复合、附着效应等几种形式 15) 对支持绝缘子,加均压环能提高闪络电压的原因是 。
16) 沿面放电就是沿着 表面气体中发生的放电。
17) 标准参考大气条件为:温度C t 200=,压力=0b kPa,绝对湿度30/11m g h =18) 越易吸湿的固体,沿面闪络电压就越______ 19) 等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上__________含量的一种方法 20) 常规的防污闪措施有: 爬距,加强清扫,采用硅油、地蜡等涂料三、计算问答题 21) 简要论述汤逊放电理论。
高电压技术第三版课后习题答案Last revision date: 13 December 2020.第一章作1-1解释下列术语(1)气体中的自持放电;(2)电负性气体;(3)放电时延;(4)50%冲击放电电压;(5)爬电比距。
答:(1)气体中的自持放电:当外加电场足够强时,即使除去外界电离因子,气体中的放电仍然能够维持的现象;(2)电负性气体:电子与某些气体分子碰撞时易于产生负离子,这样的气体分子组成的气体称为电负性气体;(3)放电时延:能引起电子崩并最终导致间隙击穿的电子称为有效电子,从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延,出现有效电子到间隙击穿所需的时间称为放电形成时延,二者之和称为放电时延;(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压,也称为50%冲击击穿电压;(5)爬电比距:爬电距离指两电极间的沿面最短距离,其与所加电压的比值称为爬电比距,表示外绝缘的绝缘水平,单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同这两种理论各适用于何种场合答:汤逊理论认为电子碰撞电离是气体放电的主要原因,二次电子来源于正离子撞击阴极使阴极表面逸出电子,逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后,电子崩中的空间电荷足以使原电场明显畸,流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电;流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中,电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发,求到达阳极的电子崩中的电子数目。
解:到达阳极的电子崩中的电子数目为n a e d e11159874答:到达阳极的电子崩中的电子数目为59874个。
1-5近似估算标准大气条件下半径分别为1cm和1mm的光滑导线的电晕起始场强。
第一章作⏹1-1解释下列术语(1)气体中的自持放电;(2)电负性气体;(3)放电时延;(4)50%冲击放电电压;(5)爬电比距。
答:(1)气体中的自持放电:当外加电场足够强时,即使除去外界电离因子,气体中的放电仍然能够维持的现象;(2)电负性气体:电子与某些气体分子碰撞时易于产生负离子,这样的气体分子组成的气体称为电负性气体;(3)放电时延:能引起电子崩并最终导致间隙击穿的电子称为有效电子,从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延,出现有效电子到间隙击穿所需的时间称为放电形成时延,二者之和称为放电时延;(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压,也称为50%冲击击穿电压;(5)爬电比距:爬电距离指两电极间的沿面最短距离,其与所加电压的比值称为爬电比距,表示外绝缘的绝缘水平,单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同?这两种理论各适用于何种场合?答:汤逊理论认为电子碰撞电离是气体放电的主要原因,二次电子来源于正离子撞击阴极使阴极表面逸出电子,逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后,电子崩中的空间电荷足以使原电场明显畸,流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电;流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中,电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发,求到达阳极的电子崩中的电子数目。
解:到达阳极的电子崩中的电子数目为n a? e?d? e11?1?59874答:到达阳极的电子崩中的电子数目为59874个。
1-5近似估算标准大气条件下半径分别为1cm和1mm的光滑导线的电晕起始场强。
解:对半径为1cm的导线对半径为1mm的导线答:半径1cm导线起晕场强为39kV/cm,半径1mm导线起晕场强为58.5kV/cm1-10 简述绝缘污闪的发展机理和防止对策。
第一章 电力系统绝缘配合1、解释电气设备的绝缘配合和绝缘水平的定义答:电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装置特性及设备的绝缘特性,最终确定电气设备的绝缘水平。
电气设备的绝缘水平是指电气设备能承受的各种试验电压值,如短时工频试验电压,长时工频试验电压,雷电冲击试验电压及各种操作冲击电压2、电力系统绝缘配合的原则是什么?答:电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压,并考虑过电压的限压措施和设备的绝缘性能后,确定电气设备的绝缘水平。
3、输电线路绝缘子串中绝缘子片数是如何确定的?答:根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足:在工作电压下不发生雾闪;在操作电压下不发生湿闪;具有一定的雷电冲击耐受强度,保证一定的耐雷水平。
具体做法:按工作电压下所需的泄露距离初步确定绝缘子串的片数,然后按照操作过电压和耐雷水平进行验算和调整。
4、变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合?为什么?答:输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。
通常,线路绝缘水平远高于变电站内电气设备的绝缘水平,以保证线路的安全运行。
从输电线路传入变电站的过电压由变电站母线上的避雷器限制,而电气设备的绝缘水平是以避雷器的保护水平为基础确定的。
第二章 内部过电压1、有哪几种形式的工频过电压?答:主要有空载长线路的电感-电容效应引起的工频过电压,单相接地致使健全相电压升高引起的工频过电压以及发电机突然甩负荷引起的工频过电压等。
2、电源的等值电抗对空长线路的电容效应有什么影响?答:电源的等值电抗X S 可以加剧电容效应,相当于把线路拉长。
电源容量愈小,电源的等值电抗X S 愈大,空载线路末端电压升高也愈大。
3、线路末端加装并联电抗器对空长线路的电容效应有什么影响?答:在超高压电网中,常用并联电抗器限制工频过电压,并联电抗器接于线路末端,使末端电压下降。
高电压技术第三版课后习题答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章作⏹1-1解释下列术语(1)气体中的自持放电;(2)电负性气体;(3)放电时延;(4)50%冲击放电电压;(5)爬电比距。
答:(1)气体中的自持放电:当外加电场足够强时,即使除去外界电离因子,气体中的放电仍然能够维持的现象;(2)电负性气体:电子与某些气体分子碰撞时易于产生负离子,这样的气体分子组成的气体称为电负性气体;(3)放电时延:能引起电子崩并最终导致间隙击穿的电子称为有效电子,从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延,出现有效电子到间隙击穿所需的时间称为放电形成时延,二者之和称为放电时延;(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压,也称为50%冲击击穿电压;(5)爬电比距:爬电距离指两电极间的沿面最短距离,其与所加电压的比值称为爬电比距,表示外绝缘的绝缘水平,单位cm/kV。
1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同这两种理论各适用于何种场合答:汤逊理论认为电子碰撞电离是气体放电的主要原因,二次电子来源于正离子撞击阴极使阴极表面逸出电子,逸出电子是维持气体放电的必要条件。
所逸出的电子能否接替起始电子的作用是自持放电的判据。
流注理论认为形成流注的必要条件是电子崩发展到足够的程度后,电子崩中的空间电荷足以使原电场明显畸,流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适用范围是短间隙、低气压气隙的放电;流注理论适用于高气压、长间隙电场气隙放电。
1-3在一极间距离为1cm的均匀电场电场气隙中,电子碰撞电离系数α=11cm-1。
今有一初始电子从阴极表面出发,求到达阳极的电子崩中的电子数目。
解:到达阳极的电子崩中的电子数目为n a e d e11159874答:到达阳极的电子崩中的电子数目为59874个。
第二章长线路中的暂态过程1、波阻抗与集中参数电阻有什么不同?答:线路波阻抗Z与数值相等的集中参数电阻相当,但在物理含义上是不同的,电阻要消耗能量,而波阻抗并不消耗能量,它反映了单位时间内导线获得电磁能量的大小。
2、冲击电晕对波过程有什么影响?为什么?答:冲击电晕增大导线有效半径,耦合系数得到增大;冲击电晕增大导线单位长度的对地电容C0,而不影响单位长度导线电感的大小,所以波阻抗减小(自波变,互波不变),波速减小;冲击电晕减小波的陡度、降低波的幅值特性,有利于防雷保护。
而采用分裂导线冲击电晕将减弱。
3、行波传到线路开路的末端时,末端电压如何变化?为什么?答:行波传到线路开路的末端时,即电压波为正的全反射,电流发生负的全反射,使末端的电压升高为入射电压的2倍。
从能量的角度解释,由于末端开路时,末端电流为零,入射波的全部能量转变为电场能量的缘故。
4、行波传到线路末端对地接有匹配电阻时,末端电压如何变化?为什么?答:线路末端接电阻R,且R=Z1时,反射电压为零,折射电压等于入射电压。
表明波到线路末端不发生反射,行波传到末端时全部能量都消耗在电阻R上了,这种情况称为阻抗匹配。
在进行高压测量时,在电缆末端接一匹配电阻,其值等于电缆波阻抗,就可以消除波传到电缆末端时的折、反射情况,从而正确的测量到来波的波形和幅值。
5、使用彼德逊法则的先决条件是什么?答:(1)波沿分布参数的线路射入;(2)波在该节点只有一次折、反射过程。
6、为什么一般采用并联电容、而不是串联电感的方法来降低来波陡度?答:都可以减少过电压波的波前陡度和降低极短过电压波的幅值,但是由于波刚传到电感时发生的正反射会使电感首端电压抬高,危及电感首端绝缘,所以一般采用并联电容、而不是串联电感的方法来降低来波陡度。
但有时也会利用串联电感来改善接前面的避雷器放电特性。
7、波产生损耗的因素:导线电阻引起损耗;导线对地电导引起损耗;大地电阻损耗;导线发生电晕引起损耗。
高电压技术》课程习题及参考答案《高电压技术》课程习题及参考答案绪论1.现代电力系统的特点是什么?答:机组容量大;输电容量大,距离长;电网电压达到750KV的特高压;高压绝缘和系统过电压的问题愈显突出。
2.高电压技术研究的内容是什么?答:(1)高压绝缘及高压试验方法(2)系统过电压的产生及防护第1章高电压绝缘1.电介质的电气性能有哪些?答:电介质的电气性能包括极化,电导,损耗,击穿。
2.固体介质击穿有哪些类型?各有什么特点?答:固体介质击穿类型有:电击穿,热击穿,电化学击穿电击穿:击穿电压很高,过程快,与设备的温度无关;热击穿:击穿过程较长,击穿电压不高,与环境温度和介质自身品质有关;电化学击穿:设备运行时间很长,在电、热、化学的作用下,绝缘性能已经较差,可能在不高的电压下击穿。
3.什么是绝缘子的污闪?防止污闪的措施有哪些?答:污秽的绝缘子在毛毛雨或大雾时发生的闪络,称为污闪。
防止污闪的措施有:定期清扫绝缘子;在绝缘子表面上涂一层憎水性的防尘材料;增加绝缘子片数或使用防污绝缘子。
第2章高电压下的绝缘评估及试验方法1.表征绝缘劣化程度的特征量有哪些?答:耐电强度,机械强度,绝缘电阻,介质损失角正切,泄漏电流等2.绝缘缺陷分哪两类?答:绝缘缺陷分为:集中性和分布性两大类。
3.绝缘的预防性试验分哪两类?答:非破坏性(绝缘特性)试验和破坏性试验两类。
4.电介质的等值电路中,各个支路分别代表的物理意义是什么?答:纯电容支路代表无损极化,电容支路代表有损极化,纯电阻支路代表电导支路。
5.测量绝缘电阻的注意事项有哪些?答:1)被试品的电源及对外连接线应折除,并作好安全措施2)对被试品充分放电3)兆欧表的转速保持120转/ 分4)指针稳定后读数5)对于大电容量试品,应先取连接线,后停表。
6)测试后对被试品放电7)记录当时的温度和湿度。
6.试比较几种基本试验方法对不同设备以及不同的绝缘缺陷的有效性和灵敏性。
答:测量绝缘电阻能反映集中性和分布性的缺陷,适用任何设备;测量泄漏电流能更灵敏地反应测绝缘电阻所发现的缺陷;测量介质损失角正切能发现绝缘整体普遍劣化及大面积受潮。
第一章作业■ 解释下列术语(1)气体屮的自持放电;(2)电负性气体;(3)放电时延;(4) 50%冲击放电电压;(5)爬电比距。
答:(1)气体中的自持放电:当外加电场足够强时,即使除左•外界电离因子,气体中的放电仍然能够维持的现象;(2)电负性气体:电子与某些气体分子碰撞时易于产生负离子,这样的气体分子组成的气体称为电负性气体;(3)放电时延:能引起电了崩并最终导致间隙击穿的电了称为有效电子,从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延,出现有效电子到间隙击穿所需的时间称为放电形成时延,二者之和称为放电时延;(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压,也称为50%冲击击穿电压;(5)爬电比距:爬电距离指两电极间的沿而最短距离,其与所加电压的比值称为爬电比距,表示外绝缘的绝缘水平,单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同?这两种理论各适用于何种场合?答:汤逊理论认为电了碰撞电离是气体放电的主要原因,二次电子来源于正离了撞击阴极使阴极表面逸出电子,逸岀电了是维持气休放电的必雯条件。
所逸出的电子能否接替起始电子的作川是自持放电的判据。
流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后,电子崩中的空间电荷足以使原电场明显畸,流注理论认为二次电子的主要来源是空间的光电离。
汤逊理论的适川范围是短间隙、低气压气隙的放电;流注理论适用于高气压、长间隙电场气隙放电。
在一极间距离为1cm的均匀电场电场气隙屮,电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发,求到达阳极的电子崩中的电子数冃。
解:到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答:到达阳极的电子崩屮的电子数冃为59874个。
1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。
解:对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答:半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。
答:户外绝缘子在污秽状态下发生的沿而闪络称为绝缘子的污闪。
绝缘子的污闪是一个受到电、热、化学、气候等多方面因素影响的复杂过程,通常可分为积污、受潮、丁区形成、局部电弧的出现和发展等四个阶段。
防止绝缘子发牛:污闪的措施主要有:(1)调整爬距(增人泄露距离)(2)定期或不定期清扫;(3)涂料;(4)半导体釉绝缘子;(5)新型合成绝缘子。
1-11试运用所学的气体放电理论,解释下列物理现象:(1)大气的湿度增大时,空气间隙的击穿电压增高,而绝缘子表面的闪络电压下降;(2)压缩气体的电气强度远较常压下的气体为尚;(3)沿面闪络电压显著地低于纯气隙的击穿电压。
答:(1)大气湿度增大时,大气屮的水分子增多,自由电子易于被水分子俘获形成负离了,从rfU使放电过程受到抑制,所以占穿电爪增高;而人气湿度增人吋,绝缘了表面容易形成水膜,使绝缘子表面积污层受潮,泄漏电流增人,容易造成湿闪或污闪,绝缘子表面闪络电压下降;(2)气压很大吋电子的自由行程变小,两次碰撞Z间从电场获得的动能减小,电子的碰撞电离过程减弱,所以击穿电压升高,气体的电气强度也高;(3)沿面闪络电压显著地低于纯气隙的击穿电压是囚为沿固体介质表面的电场与纯气隙间的电场相比发生了畸变,造成电场畸变的原因冇:1 •固体介质与电极表面接触不良,存在小缝隙;2固体介质表而由于潮气形成水膜,水膜屮的正负离子在电场作用下积聚在沿Ifli靠近电极的两端;3•固体介质表|的电阻不均匀和表Iflj的粗糙不平。
2・1试用经验公式估算极间距离d=2cm的均匀电场气隙在标准大气条件下的平均击穿场强Eb。
P32解:d=2cm的均匀电场气隙平均击穿场强为E b = 24.55^4-6.66x^77 = 24.55x1 + 6.667172 = 29.26(kV/cm)答:标准大气条件下的平均击穿场强为29.26kV/cm 2・3在线路设计吋已确定某线路的相邻导线间气隙应能耐受峰值为土1800kV的宙电冲击电压,试利川经验公式近似估计线间距离至少应为若干?P36解:导线间的气隙可以用棒■棒气隙近似表示对正极性雷电冲击:U 劝。
=75+5.6〃 =>〃 = (1800-75)/5.6 = 30&cm)对负极性雷电冲击:“畑=llg6dnd = (1800-llQ)/6 = 282(cm) 取两者中较大者308cm 答:线间距离至少应为308cmo2・4在p=755mmHg, t=33的条件卜•测得•气隙的击穿电压峰值为108kV,试近似求取该气隙在标准人气条件下的击穿电压值。
P38 解:在p=755mmHg, t=33条件下的空气相对密度为:5 = 2.9 必=2.9 x 巴仝x 755 x —1— = 0.954t760 273 + 33由于&处于0・95〜1・05之间[/«Z>= 113.2(kV)°°30.954答:该气隙在标准大气条件下的击穿电压值为113.2kVo2・5某110kV屯气设备的外绝缘应有的丁•频耐斥水平(有效值)为260kV,如该设备将安装到海拔3000m的地方运行,问出厂时(工厂位于平原地区)的试验电压影增大到多少?P39解:岀厂时的试验电压值:1 1U = KU lf =------------------- T x 260= -------------------- T x260'1.1-HxlO-4 1.1-3000K10-4= 325(kV)答:出厂试验电压值应增大到325kV°2・6为避免额定电爪冇效值为1000kV 的试验变丿k 器的高压引出端发卞 电晕放电,在套管上部安装一球形屏蔽极。
设空气的电气强度 E0=30kV/cm,试决定该球形电极应有的直径。
P40解:球形电极应有的直径为:D = 2R = 2 耆=2x 密型=94.2(cm)答:该球形电极应有的直径为94.2cm o第三章作业3- 1某双层介质绝缘结构,第一、二层的电容和电阻分別为:C1=4200pF, R1=1400MQ ; C2=3000pF 、R2=2100MQo 当加上40kV 直流电压时,试求:(1)当t=0合闸初瞬,Cl 、C2上各有多少电荷?(2)到达稳态后,C1、C2上各有多少电荷?绝缘的电导电流为多大: 解:(1)绝缘结构的等值电路如图所示: t=0合闸初瞬时,电压按电容反比分配即总吃,可得U {=—^—U=―—X40X105C,+C 2 42023000= 50/3 = 16.67(JtV) 所以C1 上的电荷 Qx =420(kl(T 12x50/3xl()3 = 7(X2U 2R1 C1 二C2 上的电荷 Q = C 2f/2 = CQ-U^ = 30051012 x (40-50/3) x 10"= 7(Xx/C)(2)稳态时,因为作用电压U 为直流,所以Cl 和C2可视为开路, 流过绝缘的电导电流由总电阻决定,即此时C1上的电压与R1上的电丿R 相等,即 u 严RJ=1400x 106 x(80/7) x 1 (T 6= 1 G^kV)C1上的电荷Q 严 CQ 严 4200x 10~,2X 16X 10'= 67.2(//C)C2上的电荷Q 2 = C 2U 2 = 30001 (T 12 X (40- 16)xio' = 7 2(//C)3・3某设备对地电容C=3200pF,工频下的tg5 =0.01,如果所施加的 工频电压等于32kV,求:(1) 该设备绝缘所吸收的无功功率和所消耗的有功功率各为多少?(2) 如果该设备的绝缘用并联等值电路來表示,则具屮电阻值R 为若 干?(3) 如果用串联等值电路表示,则其屮的电容值和电阻值旷各位若 干? 解:(1)该设备所吸收的有功功率为P = U 2coCtg3 = (32x 10丫 x31 4X 320Q K 10-12x0.01= 10.3(W)所吸收的无功功率为 P 103 Q = ― = = = 103 War = 1.03kVar tgS 0.01U _ 40X103 "(14004-21 OQxl (J 5QQ = — xl(r 6 = l 1.43(加)(2)在绝缘的并联等值电路中,H(3)在绝缘的串联等值电路和并联等值电路中,等值电容近似相 等,即Cs=Cp=C=3200pFo因此,对串联等值电路,由t“ = coCj可得串联等值电阻r =型= ----------- 型——= 9.95(kQ ) g 3 14x3200x10 12放置厚度为d1的屏障时(令d 为未放屏障时的间隙距离,E1为油中 的电场强度,E2为屏障中的电场强度)6迟=»2丘2 U(d, d- d.} —+ L(為2 £r\ > d1=3mm 时,E }二 f =105.26(kV/cm) 1 2(0・3/4 + (3-0・3)/2) E _E 5 26 此时油中电场强度提高的倍数为 七」=〒忌=0・0526 匕() I O(Jd1=10m m 时, ^2(l/4Zl)/2)= 12(XkV/Cm )I R U/RI c _ U CD CRcoC = coCtgS = 314X 3200X 10 ,2X 0.01 = = 100(kV/cm) U = E«-dJ + Ed联立解得油中的电场强度为厶=一 300 3-6 一充油的均匀电场间隙距离为30mm,极间施加工频电压300kV o 若在极间放置•个屏障,其厚度分别为3mm 和10mm,求油中的电场 强度各比没有屏障吋提高多少倍?(设油的E rl=2,屏障的€ r2=4) 解:没有屏障吋油中的电场强度为300 30 x 10_,此时油中电场强度提高的倍数为第四章作业4-1测最绝缘电阻能发现那些绝缘缺陷?试比较它与测最泄漏电流实%项目的异同。
答:测暈绝缘电阻能有效地发现下列缺陷:绝缘总体状态不佳:绝缘整体受潮或局部严重受潮;两极间有贯穿性的缺陷等。
测量绝缘电阻和测量泄露电流试验项H的相同点:两者的原理和适用范围是一样的,不同的是测量泄漏电流可使用较高的电ffi(10kV及以上),并且可一观察泄漏电流随时间的变化情况,因此能比测戢绝缘电阻更有效地发现一些尚未完全贯通的集中性缺陷。
