煤矿安全规程 第九章 第六节 井下电气设备保护接地

井下电气设备接地装置管理规范一、适用范围本标准适用井下所有接地装置。

二、依据文件《煤矿安全规程》《煤矿井下保护接地装置的安装、检查、测定工作细则》《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》三、总则1、术语和定义：保护接地：把电气设备的金属外壳经导电体和大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人体的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为了防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。

主接地极：设置在井底主、副水仓或集水井内的接地极。

局部接地极：为加强接地系统的可靠性，保证总接地网接地电阻不超过2Ω，在装有电气设备的地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极。

辅助接地：配合检漏保护系统进行保护性能检测、试验用的接地设施。

总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。

总接地网的接地电阻：所有主接地极、局部接地极的对地电阻和总接地网接地线电阻的总和。

2、电压36V以上的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮和橡套（塑料）电缆的接地芯线或屏蔽护套等均必须接地，其接地通过接地线（电缆接地芯线）与接地网可靠连接。

具有检漏保护且具有漏电试验功能的低压开关，必须设置辅助接地系统。

3、所有必须接地的设备和局部接地装置，均要与总接地网连接（检漏装置用的辅助接地系统除外）。

4、下列地点必须装设局部接地极：4.1 井下所有变电所（包括移动变压器和干式变压器）；4.2 每个装有电气设备的硐室和单独装设的高压电气设备；4.3 每个低压配电点（包含有馈电开关）或装有3台以上电气设备的地点；4.4 连接高压电缆的每个接线盒或高压电缆连接装置；5、所有电气设备的接地芯线，必须与设备壳体的接地点可靠连接，与接地网络连成一体，实现接地保护；橡套电缆的接地芯线，除用作监测接地回路外，不得兼作他用。

目录第一编总则 (3)第二编井工部门 (9)第一章开采 (9)第一节一般规定 (9)第二节井巷掘进和支护 (13)第三节回采和顶板控制 (43)第四节采掘机械 (61)第五节建(构)筑物下、铁路下、水体下开采 (68)第六节冲击地压煤层开采 (69)第七节井巷维修和报废 (73)第八节防止坠落 (75)第二章通风和瓦斯、粉尘防治 (77)第一节通风 (77)第二节瓦斯防治 (138)第三节粉尘防治 (168)第三章通风安全监控 (183)第一节一般规定 (183)第二节安装、使用和维护 (185)第三节甲烷优传感器和其他传感器的设臵 (188)第四章煤(岩)与瓦斯(二氧化碳)突出防治 (196)第一节一般规定 (196)第二节煤层突出危险性预测和防治突出措施效果检验 (203)第三节区域性防治突出措施 (216)第四节局部防治突出措施 (223)第五节安全防护措施 (232)第五章防灭火 (241)第一节一般规定 (241)第二节井下火灾防治 (249)第三节井下火灾管理 (267)第六章防治水 (273)第一节一般规定 (273)第二节地面防治水 (275)第三节井下防治水 (279)第四节井下排水 (290)第五节探放水 (293)第七章爆炸材料和井下爆破 (302)第一节爆炸材料贮存 (302)第二节爆炸材料运输 (323)第三节井下爆破 (329)第八章运输、提升和空气压缩机 (366)第一节平巷和倾斜井巷运输 (366)第二节立井提升 (392)第三节钢丝绳和连接装臵 (401)第四节提升装臵 (413)第五节空气压缩机 (437)第九章电气 (439)第一节一般规定 (439)第二节电气设备和保护 (445)第三节井下机电设备硐室 (451)第四节井下电缆 (454)第五节照明、通信和信号 (458)第六节井下电气设备保护接地 (462)第七节井下电气设备、电缆的检查、维护和调整 (466)第十章煤矿救护 (470)第一节一般规定 (470)第二节救护指战员 (474)第三节救护装备与设施 (476)第四节抢救指挥 (480)第五节灾变处理 (482)第四编职业危险 (497)第一章管理和监测 (497)第二章健康监护 (501)附则 (505)第一编总则第一条为保障煤矿安全生产和职工人身安全，防止煤矿事故，根据《煤炭法》、《矿山安全法》和《煤矿安全监察条例》，制定本规程。

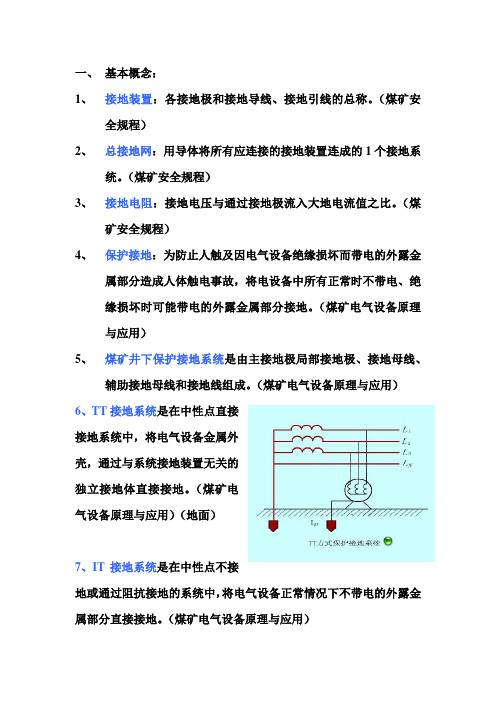

一、基本概念：1、接地装置：各接地极和接地导线、接地引线的总称。

（煤矿安全规程）2、总接地网：用导体将所有应连接的接地装置连成的1个接地系统。

（煤矿安全规程）3、接地电阻：接地电压与通过接地极流入大地电流值之比。

（煤矿安全规程）4、保护接地：为防止人触及因电气设备绝缘损坏而带电的外露金属部分造成人体触电事故，将电设备中所有正常时不带电、绝缘损坏时可能带电的外露金属部分接地。

（煤矿电气设备原理与应用）5、煤矿井下保护接地系统是由主接地极局部接地极、接地母线、辅助接地母线和接地线组成。

（煤矿电气设备原理与应用）6、TT接地系统是在中性点直接接地系统中，将电气设备金属外壳，通过与系统接地装置无关的独立接地体直接接地。

（煤矿电气设备原理与应用）（地面）7、IT接地系统是在中性点不接地或通过阻抗接地的系统中，将电气设备正常情况下不带电的外露金属部分直接接地。

（煤矿电气设备原理与应用）8、主接地极：埋设在井底主、副水仓或集中井的金属接地板（中国煤矿安全网）9、接地母线：与主接地极连接，供井下主变电所、主水泵房等所用电气设备外壳进行连接的母线（中国煤矿安全网）10、局部接地极：在集中或单个装有电气设备（包括连接动力铠装电缆的接线盒）的地点单独埋设的接地极。

（煤矿安全规程）11、辅助接地母线：井下区域，采区变电所、机电硐室和工作面配电点内的电气设备外壳与局部接地极、电缆的接地部分连接的母线（中国煤矿安全网）12、接地导线：是指连接电气设备与接地母线连接的接地线。

（中国煤矿安全网）13、辅助接地极：是指直接与井下电气设备内部接地端子连接的接地极。

（中国煤矿安全网）。

煤矿井下电气安全标准总则一、为了加强煤矿井下电气安全技术管理，保证井下安全供电和用电，预防触电和电火花引起的瓦斯、煤尘爆炸及电气火灾等事故，确保矿井安全生产，根据《煤矿安全规程》、《煤矿安全质量标准化标准考核评级办法》及有关规程、标准的规定，结合煤矿实际情况，特制定以下《煤矿井下电气安全标准》。

今后对陕北矿业有限责任公司所属煤矿井下电气安全检查考评，均以此《标准》为依据。

二、煤矿井下电气安全的基本要求是：供用电必须做到“三无、四有、两齐、三全、三坚持”；防爆电气设备必须具有合格的防爆性能，所有电气设备和设施均要达到完好标准和有关规定要求，实现安全可靠运行。

三、本标准在执行过程中如与上级新规定有抵触时，以上级的规定为准。

本标准未尽事宜，按爆炸性环境防爆电气设备国家标准(GB3836—2000)及《煤矿矿井机电设备完好标准》、《煤矿机电设备检修质量标准》等规定执行。

四、本标准解释权归陕西陕北矿业有限责任公司。

第一章三无要求井下电缆线路无“鸡爪子”、无“羊尾巴”、无明线头和破口等不合格接头；井下不准使用非阻燃电缆，井下“四小线”必须使用阻燃电缆。

1.1电缆接头凡不符合下列要求之一者为“鸡爪子”：1.1.1不同型电缆之间严禁直接连接。

1.1.2橡套电缆的修补连接(包括绝缘、护套已损坏的橡套电缆的修补)必须采用阻燃材料进行硫化热补或与热补有同等效能的冷补，并按《煤矿安全规程》第472条规定进行试验。

1.1.3井下安装或使用中的电缆之间的连接必须经过符合要求的接线盒、连接器或母线盒进行连接（有屏蔽层必须连接屏蔽层）。

要求接线盒、连接器和母线盒的零部件齐全完整，无锈蚀，密封良好。

1.1.4铠装电缆芯线间的连接要采用压接，接头紧固，不得过热。

1.1.5塑料电缆的连接处的机械强度以及电气、防潮密封、老化等性能，应符合该型矿用电缆的技术标准。

1.2电缆接头凡不符合下列要求之一者为“羊尾巴”:1.2.1电缆的末端必须接装防爆电气设备或小型电器。

井下电气设备保护接地规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（钢丝）、铅皮（屏蔽护套）等必须有保护接地。

二、任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2Ω。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。

三、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1块。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网，其接地电阻值不得超过2Ω。

四、下列地点应当装设局部接地极:（一）采区变电所（包括移动变电站和移动变压器）。

（二）装有电气设备的硐室和单独装设的高压电气设备。

（三）低压配电点或者装有3台以上电气设备的地点。

（四）无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所单独供电的掘进工作面（至少分别设置1个局部接地极）。

（五）连接高压动力电缆的金属连接装置。

(六）单独安装的馈电开关、各类型组合开关和双风机双电源风电闭锁瓦斯电闭锁组合开关。

局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6m2、厚度不小于3mm 的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

五、连接主接地极母线，应当采用截面不小于50mm2的铜线，或者截面不小于100mm2的耐腐蚀铁线，或者厚度不小于4mm、截面不小于100mm2的耐腐蚀扁钢。

精心整理《煤矿安全规程》电气部分第一节一般规定第四百四十条选用的井下电气设备，必须符合表10的要求。

普通型携带式电气测量仪表，必须在瓦斯浓度1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。

能担；备用，供电荷。

回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

第四百四十三条严禁井下配电变压器中性点直接接地。

严禁由地面中性点直接接地的变压器或发电机直接向井下供电。

第四百四十四条选用的井下电气设备，应符合表10的要求；否则，必须制订安全措施，报省（自治区、直辖市）煤炭管理部门审批。

普通型携带式电气测量仪表，必须在瓦斯浓度 1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。

第四百四十五条井下不得带电检修、搬迁电气设备、电缆和电线。

检修或搬迁前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于 1.0%时，再放电。

控制设地防止擅自送有人工作，不电。

第四百操（一）（二）缘靴或站在绝（三）。

第四百容或遮栏等防护第四百井（一）（二）（三）照明、信号、电话和手持式电气设备的供电额定电压，不超过127V。

（四）远距离控制线路的额定电压，不超过36V。

采区电气设备使用3300V供电时，必须制定专门的安全措施。

第四百四十九条井下低压配电系统同时存在2种或2种以上电压时，低压电气设备上应明显地标出其电压额定值。

第四百五十条矿井必须备有井上、下配电系统图，井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图，并随着情况变化定期填绘。

图中应注明：（一）电动机、变压器、配电设备、信号装置、通信装置等装设地点。

（二）每一设备的型号、容量、电压、电流种类及其他技术性能。

（三）馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。

煤矿安全规程接地内容井下电气设备保护接地一、电压在63V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮（屏蔽护套）等必须有保护接地二、任一组主接地极断开时，井下总接地网上任一保护接地点的接地电阻值，不得超过2欧。

每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值。

不得超过1欧三、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应当与主接地极连接成1个总接地网。

主接地极应当在主、副水仓中各埋设1快。

主接地极应当用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不得小于5mm。

在钻孔中敷设的电缆和地面直接分区供电的电缆，不能与井下主接地极连接时，应当单独形成分区总接地网。

其接地电阻值不得超过2欧。

四、下列地点应当装设局部接地极：1.采区变电所（包括移动变电站和移动变压器）2.装有电气设备的硐室和单独装设的电压电气设备3.低压配电点或者装有3台以上电气设备的地点4.无低压配电点的采煤工作面的运输巷、回风巷、带式输送机巷以及由变电所电镀供电的掘进工作面（至少分别设置1个局部接地极）5.连接高压动力电缆的金属连接装置，局部接地极可以设置于巷道水沟内或者其他就近的潮湿处。

设置在水沟中的局部接地极应当用面积不小于0.6㎡、厚度不小于3mm的钢板或者具有同等有效面积的钢管制成，并平放于水沟深处。

设置在其他地点的局部接地极，可以用直径不小于35mm、长度不小于1.5m的钢管制成，管上至少钻20个直径不小于5mm的透孔，并全部垂直埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m6.连接主接地极母线，应当采用截面不小于50m㎡(平方毫米)的铜线，或者截面不小于100m㎡的耐腐蚀铁线，或者厚度不小于4mm、截面不小100m㎡的耐腐蚀扁钢。

得磨煤矿五小电器管理制度
1、井下使用的五小电器各个种类及信号、照明、操作、电话通讯等必须符合《煤矿安全规程》和防爆规程以及电缆维护、使用管理制度，坚持定期维护。

2、井下电缆的选用应遵守《煤矿安全规程》第467条规定。

3、五小电器使用材质必须符合有关防爆技术标准的要求和规定，否则不得在井下使用。

4、正确使用检漏继电保护装置，定期检查完好情况，经常检查接地线地可靠性。

每班进行一次手动试验，每月进行一次远方试验，并做好记录，保存备查。

5、五小电器及各种接线盒地接地保护参照《煤矿安全规程》第九章第六节井下电气设备保护接地的规定执行。

6、五小电器必需完好上板，在采掘工作面使用时，放炮期间要妥善保护。

《煤矿安全规程》电气部分————————————————————————————————作者：————————————————————————————————日期：《煤矿安全规程》电气部分第一节一般规定第四百四十条选用的井下电气设备，必须符合表10的要求。

普通型携带式电气测量仪表，必须在瓦斯浓度 1.0%以下的地点使用，并实时监测使用环境的瓦斯浓度。

使用场所类别煤（岩）与瓦斯（二氧化碳）突出矿井和瓦斯喷出区域瓦斯矿井井底车场、总进风巷和主要井风翻机车硐室采区进风巷总回风巷、主要回风巷、工作面和工作面进回风巷低瓦斯矿井*高瓦斯矿井1.高低压电机和电气设备**矿用防爆型（矿用增安型除外）矿用一般型矿用一般型矿用防爆型矿用防爆型矿用防爆型（矿用增安型除外）2.照明灯具***矿用防爆型（矿用增安矿用一般型矿用一般型矿用防爆型矿用防爆型矿用防爆型（矿用增安型除外）型除外）3.通信、自动化装置和仪表、仪器矿用防爆型（矿用增安型除外）矿用一般型矿用一般型矿用防爆型矿用防爆型矿用防爆型（矿用增安型除外）*使用架线电机车运输的巷道中及沿该巷道的机电设备硐室内可以采用矿用一般型电气设备（包括照明灯具、通信、自动化装备和仪表、仪器；**煤（岩）巷与瓦斯突出矿井的井底车场的主泵房内，可使用矿用增安型电动机；***允许使用经安全检测鉴定，并取得煤矿矿用安全标志的矿灯。

第四百四十一条矿井应有两回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

第四百四十二条对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。
