高周波机操作培训教材

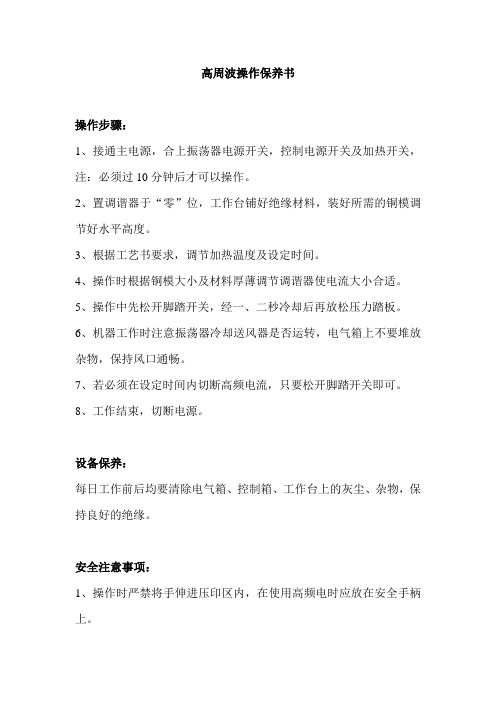

高周波操作保养书操作步骤：1、接通主电源，合上振荡器电源开关，控制电源开关及加热开关，注：必须过10分钟后才可以操作。

2、置调谐器于“零”位，工作台铺好绝缘材料，装好所需的铜模调节好水平高度。

3、根据工艺书要求，调节加热温度及设定时间。

4、操作时根据铜模大小及材料厚薄调节调谐器使电流大小合适。

5、操作中先松开脚踏开关，经一、二秒冷却后再放松压力踏板。

6、机器工作时注意振荡器冷却送风器是否运转，电气箱上不要堆放杂物，保持风口通畅。

7、若必须在设定时间内切断高频电流，只要松开脚踏开关即可。

8、工作结束，切断电源。

设备保养：每日工作前后均要清除电气箱、控制箱、工作台上的灰尘、杂物，保持良好的绝缘。

安全注意事项：1、操作时严禁将手伸进压印区内，在使用高频电时应放在安全手柄上。

2、在使用的油压时，一定将脚踏板压到低边上模压印的材料上方可启动油压脚踏开关。

3、在操作中注意力高度集中，手与脚要配合协调一致，操作时不得与他人聊天。

4、勿使电流指针超过红线，否则将减低振荡管寿命且危害其它部分。

5、工作时，持模器、铜模、扁铜带（机器上红色部分）均有电，严禁触摸。

6、使用中注意振荡管的冷却风扇是否运转，若不转会烧坏振荡管。

7、在操作中发生异常现象应急时关闭电源，等待机修人员维修。

后帮机操作规程一．操作步以骤：1．根据楦型选择束紧器、扫刀。

2．打开电源开关，启动油泵电机。

3．左手持鞋楦，把鞋楦中的圆孔套入撑台支架上的顶芯，右手用拉帮钳理顺后踵帮脚后握住导向手柄，踩动脚踏启动开关，即可完成张帮作业。

4．根据生产楦型，综合调整撑台及撑垫的高度，工作速度，各动作行程的长短，温度和压合时间，确保结帮的效果最佳。

5．如需喷胶作业，先把喷胶开关及喷胶加热开关打开，等加热指示灯及喷胶加热器加热指示灯亮绿灯后，方可喷胶作业，调节喷胶量，调节胶条夹紧力，确保送胶正常。

6．胶条快用完时不要撤掉剩下的胶条，将新的胶条插入导线槽，并紧接旧的胶条。

操作指导书Work Instruction Sheet工位Station: 高周波吸塑位Model: All Model 标准时间Standard Time：Revision: V2.0 No. 操作步骤Operation Procedure 示意图Illustration一、预备阶段：1 每天上班前由指定的专人负责打开吸塑机的电源总开关，以及将控制箱上电源开关拨到“开”的位置进行预热。

2 操作者根据所生产的机型使用的PVC吸塑料的厚度来调整上模温度，一般设置在110~130℃之间，当温控器上的绿灯熄灭时表示上模温度已达到设定的温度。

3 取一个空吸塑壳进行试啤，观察高频电流的指针应在0.5~0.6A之间，适时将高周调节器刻度盘的指针50~80之间进行调整，以防吸塑壳无“牙齿”痕迹。

4 操作者根据所生产的机型使用的PVC吸塑料的厚度来调整定型计时器调节到0~1S，高频延时调节器调节到0~1S，将高周熔接计时器调节到1~2.5S。

二、使用阶段：1 将全检合格附件无遗漏的吸塑包装组件装入下模内，整理摆放好内卡、产品及吸塑。

2 转动高周波机底盘，当底盘转动到限位槽后上模自动落下，根据所设定的时间及温度进行热合。

同时观察熔接灯“红灯”要亮，表示正常，当过流灯“红灯”亮时表示高频输出过大，保护电路断开后上模会自动上升检查无异常后需重新再啤。

3 达到设定的时间后上模自动上升，转动底盘取出热合好的吸塑组件投放到生产线上。

No.注意事项Important1 热合机工作发振时，不能用手触摸接地板金属部位，高压危险。

2 工作时手、脸及手臂裸露部分不要触及上模，以免烫伤。

3 当底模上的高温胶布出现损坏时应及时更换，以防热合时打火烧坏吸塑壳。

4 如吸塑时连续出现吸塑不良的现象时应及时通知相关人员处理解决。

5 开机时温控器和高周同调器不要调到最高位置，应从最小值开始调节。

Prepared By: Checked By Approved By:Date: Date: Date:上模下模温控器高周调节器。
