三位四通电磁换向阀的工作原理三位四通电磁换向阀的工作原理可真是一门艺术，听着就让人觉得神秘又有趣。

大家可以想象一下，这个阀门就像一个聪明的小管家，专门负责调配流体的流向，哎呀，这可不是闹着玩的。

想要让液体或者气体往哪个方向走，三位四通电磁换向阀就得出马了。

它的身上有三个进出口，而那四个通道可让它随心所欲地切换，真是厉害得很。

咱们得先说说它的名字，三位、四通，听上去挺复杂的，其实说白了就是三种工作状态和四个通道的组合。

就像是一个三明治，里面夹着不同的馅料，想要啥就来啥。

它可以让流体在进出之间灵活切换，像个会变魔术的小精灵，哇，太酷了。

一般来说，它的工作原理依靠电磁铁，简单来说就是通过电流的作用来推动一个小活塞，活塞一动，阀门就会随之打开或者关闭。

三位四通电磁换向阀的工作方式可以分为几种状态。

第一种状态，咱们叫它“状态A”，流体从一个进口流出，而其他的都被关闭了，想想就像是你关上了房间的门，只让某个朋友进来。

然后，“状态B”来啦，流体换个口，继续往另一个方向流出，真是灵活得不行。

最后还有个“状态C”，哎呀，没流动，静止状态，就像是一场安静的茶话会，大家都在等着呢。

工作起来的时候，电磁换向阀简直是个工作狂，电流一到，阀门就“咔嚓”一声，立马切换状态，流体的走向立刻改变。

就像一场快速的舞蹈，步伐轻盈又不失优雅。

再加上它的速度相当快，几乎是瞬间就能完成，这在工业上可是大有用处，特别是那些需要快速响应的场合，真是让人佩服得五体投地。

电磁阀的设计也是独一无二，里面的结构就像是个小迷宫，各种零件错综复杂，但又井井有条。

它们相互配合，毫不含糊，就像是一支默契的乐队，各自发挥着自己的作用，最后合奏出美妙的音乐。

阀体一般用铝合金或者不锈钢材质，轻巧又耐用，真的为这位小管家增添了不少光彩。

三位四通电磁换向阀在各种场合都能见到，比如说，自动化设备、液压系统，甚至家里的洗衣机里，也可能有它的身影哦。

是不是感觉它的魅力无处不在呢？就像是我们身边那些看似普通却不可或缺的小工具，没了它们生活就得变得麻烦许多。

三位四通换向阀工作原理
三位四通换向阀是一种常用的液压元件，它可以实现液压系统中的液流流向的切换。

其工作原理如下：
1. 工作位置1：
当手柄或电磁阀的控制指令将三位四通换向阀切换到工作位置1时，工作腔A与压力油路相连，工作腔B则与回油路相连。

这样，系统中的液压油会从压力油路进入阀的A腔，同时将阀的B腔的液压油排出到回油路中。

这种工作方式下，液压系统的液流会按照从A腔到B腔的方向流动。

2. 工作位置2：
当手柄或电磁阀的控制指令将三位四通换向阀切换到工作位置2时，工作腔B与压力油路相连，工作腔A则与回油路相连。

此时，液压油会从压力油路进入阀的B腔，同时将阀的A腔的液压油排出到回油路中。

这种情况下，液压系统的液流将会按照从B腔到A腔的方向流动。

通过切换工作位置，三位四通换向阀可以控制液压系统中液流的流向，从而实现不同液压执行元件的正向运动、反向运动或停止。

同时，该类型的换向阀通常还具备中间位置，可以将液压油路切断，从而防止不需要液流的地方发生泄漏。

这种工作原理使得三位四通换向阀成为液压系统控制中不可或缺的元件之一。

液压传动与气动技术试题一、填空题：1. 右图所示为液压千斤顶的液压系统，其动力部分是__________，执行部分是__________，控制部分是__________，辅助部分是__________。

空1答案：2空2答案：11空3答案：3、4、8空4答案：5、6、7、9、102. 气压传动逻辑控制的基本逻辑功能有________、________、________和________。

空1答案：是空2答案：非空3答案：与空4答案：或3. 在液压系统图中，液压元件的图形符号应以元件的__________或__________来表示。

空1答案：静止状态空2答案：零位4. 液压与气压传动是以_________为工作介质进行能量传递和控制的一种传动形式。

空1答案：流体5. 溢流阀在系统中的主要作用是________和________。

空1答案：限压空2答案：稳压6. ____________ 式液压缸由两个或多个活塞式液压缸套装而成，可获得很长的工作行程。

空1答案：伸缩套筒7. 压缩机是一种用来压缩气体提高气体压力或____________ 的机械。

空1答案：提高气体的速度8. 根据用途和工作特点的不同，控制阀主要分为三大类____________ 、压力控制阀、流量控制阀。

空1答案：方向控制阀9. 节流调速回路是用定量泵供油，调节流量阀的通流截面积大小来改变进入执行元件的___，从而实现运动速度的调节。

空1答案：流量10. 为了使齿轮泵能连续供油，要求重叠系统___（小于1、大于1、等于1）。

空1答案：大于111. 压力继电器是一种将油液的压力信号转换成___信号的电液控制元件。

空1答案：电12. 调速阀是由定差减压阀和节流阀串联组合而成。

用定差减压阀来保证可调节流阀前后的压力差不受负载变化的影响，从而使通过节流阀的___保持稳定。

空1答案：流量13. ___是利用阀芯和阀体的相对运动来变换油液流动的方向、接通或关闭油路。

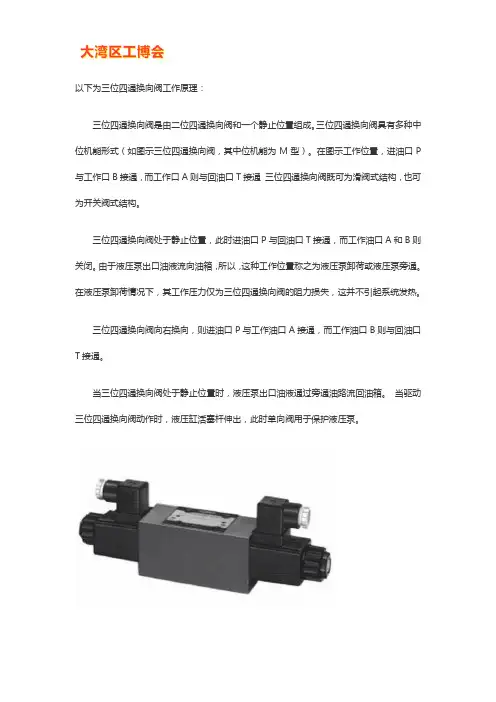

以下为三位四通换向阀工作原理：三位四通换向阀是由二位四通换向阀和一个静止位置组成。

三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。

在图示工作位置，进油口P 与工作口B接通，而工作口A则与回油口T接通三位四通换向阀既可为滑阀式结构，也可为开关阀式结构。

三位四通换向阀处于静止位置，此时进油口P与回油口T接通，而工作油口A和B则关闭。

由于液压泵出口油液流向油箱，所以，这种工作位置称之为液压泵卸荷或液压泵旁通。

在液压泵卸荷情况下，其工作压力仅为三位四通换向阀的阻力损失，这并不引起系统发热。

三位四通换向阀向右换向，则进油口P与工作油口A接通，而工作油口B则与回油口T接通。

当三位四通换向阀处于静止位置时，液压泵出口油液通过旁通油路流回油箱。

当驱动三位四通换向阀动作时，液压缸活塞杆伸出，此时单向阀用于保护液压泵。

扩展资料：三位四通电磁换向阀是为G系列叉车配套研制开发的新产品,并获得国家专利。

是各类叉车电液换向的必备元件，为了确保质量，电磁阀的出厂试验标准，完全按照国际标准：在油温130度，额定电压负15%的苛刻条件下，满足性能要求。

三位四通电磁换向阀有三个缺点，体积大，防振，防水性能差，其使用环境受到极大的限制。

新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。

体积比传统电磁阀减小1/3,具有很强的防震防水性能。

六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。

阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。

反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

三位四通换向阀是由二位四通换向阀和一个静止位置组成。

三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。

液压气动技术作业3第7章一、填空题1．节流调速回路是由_定量_泵、_溢流_阀、节流阀（或调速阀）和执行元件所组成。

2．用节流阀的进油路节流调速回路的功率损失有_溢流损失_和_节流损失_两部分。

3．在进油路节流调速回路中，确定溢流阀的_调定压力_时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于_打开_状态。

4．在旁油路节流调速回路中，溢流阀作_安全_阀用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀处于_关闭_状态。

5．泵控马达容积调速的方式通常有_定量泵-变量马达_、_变量泵-定量马达_、_变量泵-变量马 达_三种形式，其中_变量泵-定量马达_为恒转矩调速，_定量泵--变量马达_为恒功率调速。

6．液压缸无杆腔面积A =50cm 2，负载F =10000N ，各阀的调定压力如图所示，试回答下列问题：姓 名： 学 号： 得 分： 教师签名：（1）活塞运动时，A点的压力值为_2MPa___、B点的压力值为_2MPa___；（2）活塞运动到终点停止时，A点的压力值为__5MPa_、B点的压力值为__3MPa__。

二、判断题“对打O”1．利用远程调压阀的远程调压回路中，只有当溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。

( O )2．因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。

（O ）3．压力控制的顺序动作回路中，顺序阀和压力继电器的调定压力应为执行元件前一动作的最高压力。

（）4．平衡回路的作用在于使回路平衡、保持速度、压力稳定。

（）5．在采用节流阀的进油路节流调速回路中，其速度刚度与节流阀流通面积A及负载F L 的大小有关，而与油泵出口压力无关。

（）6．在采用节流阀的回油路节流调速回路中，回油腔压力p2将随负载F L减小而增大，但不会高于液压泵的出口压力。

（）7．容积调速回路没有节流损失和溢流损失，适用于大功率系统。

（O ）8．由限压式变量泵与调速阀（置于进油路）组成的容积节流调速回路中，液压缸进油压力越高，节流损失也越大，则回路效率越低。

电液换向阀三位四通原理
电液换向阀是一种用于控制液压系统液体流动方向的装置。

三位四通电液换向阀具有三个工作位置和四个进出口通道。

工作位置：
1. 中间位置：所有通道都关闭，不允许液体通过。

2. 左工作位置：连接左进口通道和左出口通道，关闭右进口通道和右出口通道。

3. 右工作位置：连接右进口通道和右出口通道，关闭左进口通道和左出口通道。

进出口通道：
1. 左进口通道：接收液体从左侧进入的通道。

2. 右进口通道：接收液体从右侧进入的通道。

3. 左出口通道：允许液体从左侧流出的通道。

4. 右出口通道：允许液体从右侧流出的通道。

原理：
电液换向阀通过电磁力的作用使阀芯在中间位置、左工作位置、右工作位置之间切换，从而改变液体流动的方向。

阀芯的位置决定了通道的开关状态。

通常，通过电磁线圈施加电流来产生电磁力，使阀芯推动或吸引，以达到不同的工作位置。

当阀芯处于中间位置时，所有通道都关闭，液体无法通过。

当阀芯处于左工作位置时，液体可以从左进口通道流入，并从左出口通道流出。

当阀芯处于右工作位置时，液体可以从右进口通道流入，并从右出口通道流出。

通过控制电磁线圈的电流，可以实现对阀芯位置的控制，从而实现液体流向的控制。

第十四章液压传动自测题一、选择题1、与机械传动相比，液压传动的优点（D）A.效率高B.要求的加工精度低C.可以得到严格的定比传动D.运动平稳2、在液压系统的组成中液压缸是（B）。

A.动力元件B.执行元件C.控制元件D.传动元件3、将压力能转换为驱动工作部件机械能的能量转换元件是（B ）。

A、动力元件；B、执行元件；C、控制元件。

4、（）和（）是液压传动中最重要的参数。

(A)A.压力和流量B.压力和负载C.压力和速度D.流量和速度5、可以在运行过程中实现大范围的无级调速的传动方式是（D）A.机械传动B.电传动C.气压传动D.液压传动6、在液压传动中，一定的液压缸的（C）决定于液量。

A.压力B.负载C.速度D.排量7、顺序阀在液压系统中起（C ）作用。

A、稳压；B、减压；C、压力开关；D、安全保护。

8、在液压传动中，压力一般是指压强，在国际单位制中，它的单位是（A）A.帕B.牛顿C.瓦D.牛米9、在用一个液压泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用( A )A.“M”B.“Y”C.“P”D.“O”10、为了使工作机构在任意位置可靠地停留，且在停留时其工作机构在受力的情况下不发生位移，通常采用（ C ）。

A、卸荷回路；B、调压回路；C、锁紧回路；D、背压回路。

11、用三位四通换向阀组成的卸荷回路，要求液压缸停止时两腔不通油，该换向阀中位机能应选取（A）A、“M”B、“Y”C、“P”D、“O”12. 溢流阀一般是安装在（B ）的出口处，起稳压、安全等作用。

A、液压缸；B、液压泵；C、换向阀；D、油箱。

13、为了使工作机构在任意位置可靠地停留，且在停留时其工作机构在受力的情况下不发生位移，通常采用（ C ）。

A、卸荷回路；B、调压回路；C、锁紧回路；D、背压回路。

14、用三位四通换向阀组成的卸荷回路，要求液压缸停止时两腔不通油，该换向阀中位机能应选取（A）A、“M”B、“Y”C、“P”D、“O”15、溢流阀一般是安装在（B ）的出口处，起稳压、安全等作用。

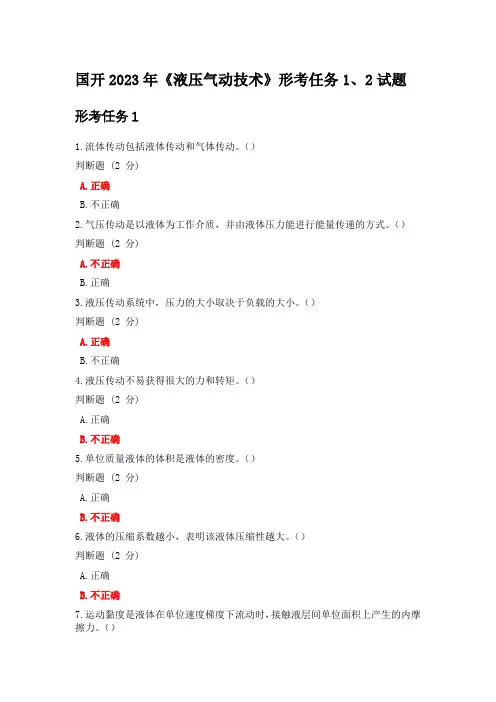

国开2023年《液压气动技术》形考任务1、2试题形考任务11.流体传动包括液体传动和气体传动。

（）判断题 (2 分)A.正确B.不正确2.气压传动是以液体为工作介质，并由液体压力能进行能量传递的方式。

（）判断题 (2 分)A.不正确B.正确3.液压传动系统中，压力的大小取决于负载的大小。

（）判断题 (2 分)A.正确B.不正确4.液压传动不易获得很大的力和转矩。

（）判断题 (2 分)A.正确B.不正确5.单位质量液体的体积是液体的密度。

（）判断题 (2 分)A.正确B.不正确6.液体的压缩系数越小，表明该液体压缩性越大。

（）判断题 (2 分)A.正确B.不正确7.运动黏度是液体在单位速度梯度下流动时，接触液层间单位面积上产生的内摩擦力。

（）A.不正确B.正确8.动力黏度无物理意义，但却在工程计算时经常使用。

（）判断题 (2 分)A.不正确B.正确9.液体的表压力是以大气压力为基准来测量的液体压力。

（）判断题 (2 分)A.正确B.不正确10.液体真空度的数值接近于一个大气压时，液体的绝对压力接近于零。

（）判断题 (2 分)A.正确B.不正确11.液体在管道中流动时，当流速较高时，受黏性的制约作用减弱，质点运动杂乱无章，为紊流状态。

（）判断题 (2 分)A.不正确B.正确12.当液流的实际雷诺数大于临界雷诺数时，在管道中流动的状态为层流。

（）判断题 (2 分)A.正确B.不正确13.液压泵的工作压力取决于外负载和排油管路上压力损失的大小。

（）判断题 (2 分)A.不正确B.正确14.因存在泄漏，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。

（）A.不正确B.正确15.同类型的液压泵和液压马达虽然具有同样的结构要素，但两者的工作情况不同，因此，一般液压马达和液压泵不能互换使用。

（）判断题 (2 分)A.正确B.不正确16.在正常工作条件下，液压马达的工作压力必须大于其额定压力。

（）判断题 (2 分)A.不正确B.正确17.单作用式液压缸利用液压力实现单方向运动，反方向运动则依靠弹簧力或重力来完成。

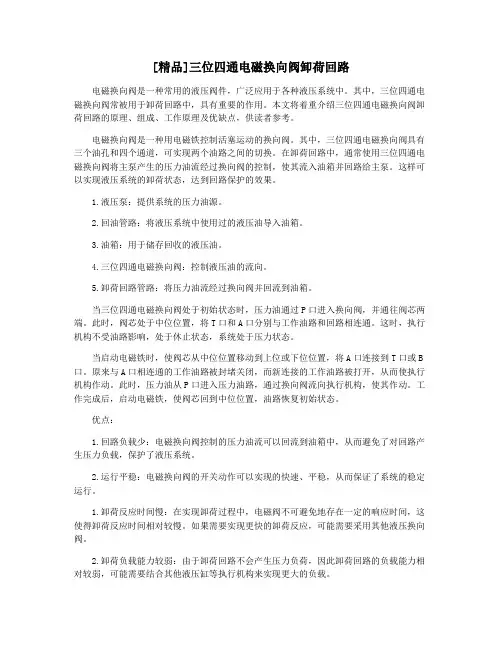

[精品]三位四通电磁换向阀卸荷回路电磁换向阀是一种常用的液压阀件，广泛应用于各种液压系统中。

其中，三位四通电磁换向阀常被用于卸荷回路中，具有重要的作用。

本文将着重介绍三位四通电磁换向阀卸荷回路的原理、组成、工作原理及优缺点，供读者参考。

电磁换向阀是一种用电磁铁控制活塞运动的换向阀。

其中，三位四通电磁换向阀具有三个油孔和四个通道，可实现两个油路之间的切换。

在卸荷回路中，通常使用三位四通电磁换向阀将主泵产生的压力油流经过换向阀的控制，使其流入油箱并回路给主泵。

这样可以实现液压系统的卸荷状态，达到回路保护的效果。

1.液压泵：提供系统的压力油源。

2.回油管路：将液压系统中使用过的液压油导入油箱。

3.油箱：用于储存回收的液压油。

4.三位四通电磁换向阀：控制液压油的流向。

5.卸荷回路管路：将压力油流经过换向阀并回流到油箱。

当三位四通电磁换向阀处于初始状态时，压力油通过P口进入换向阀，并通往阀芯两端。

此时，阀芯处于中位位置，将T口和A口分别与工作油路和回路相连通。

这时，执行机构不受油路影响，处于休止状态，系统处于压力状态。

当启动电磁铁时，使阀芯从中位位置移动到上位或下位位置，将A口连接到T口或B 口。

原来与A口相连通的工作油路被封堵关闭，而新连接的工作油路被打开，从而使执行机构作动。

此时，压力油从P口进入压力油路，通过换向阀流向执行机构，使其作动。

工作完成后，启动电磁铁，使阀芯回到中位位置，油路恢复初始状态。

优点：1.回路负载少：电磁换向阀控制的压力油流可以回流到油箱中，从而避免了对回路产生压力负载，保护了液压系统。

2.运行平稳：电磁换向阀的开关动作可以实现的快速、平稳，从而保证了系统的稳定运行。

1.卸荷反应时间慢：在实现卸荷过程中，电磁阀不可避免地存在一定的响应时间，这使得卸荷反应时间相对较慢。

如果需要实现更快的卸荷反应，可能需要采用其他液压换向阀。

2.卸荷负载能力较弱：由于卸荷回路不会产生压力负荷，因此卸荷回路的负载能力相对较弱，可能需要结合其他液压缸等执行机构来实现更大的负载。
