1变电工程电气监理项目部数码照片采集及整理要求

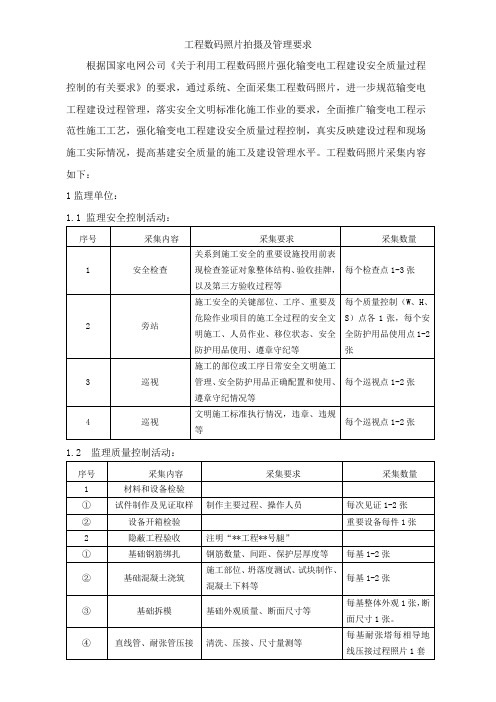

工程数码照片拍摄及管理要求根据国家电网公司《关于利用工程数码照片强化输变电工程建设安全质量过程控制的有关要求》的要求，通过系统、全面采集工程数码照片，进一步规范输变电工程建设过程管理，落实安全文明标准化施工作业的要求，全面推广输变电工程示范性施工工艺，强化输变电工程建设安全质量过程控制，真实反映建设过程和现场施工实际情况，提高基建安全质量的施工及建设管理水平。

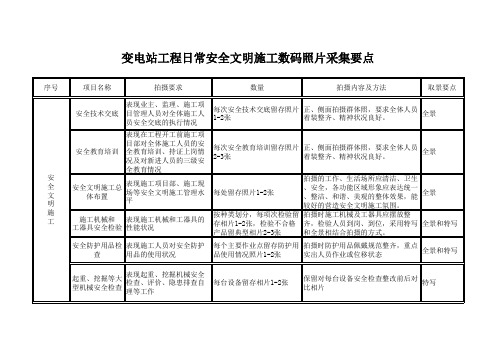

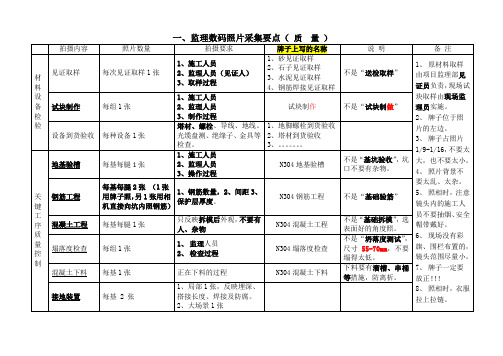

工程数码照片采集内容如下：1监理单位：1.1 监理安全控制活动：序号采集内容采集要求采集数量1 安全检查关系到施工安全的重要设施投用前表现检查签证对象整体结构、验收挂牌，以及第三方验收过程等每个检查点1-3张2 旁站施工安全的关键部位、工序、重要及危险作业项目的施工全过程的安全文明施工、人员作业、移位状态、安全防护用品使用、遵章守纪等每个质量控制（W、H、S）点各1张，每个安全防护用品使用点1-2张3 巡视施工的部位或工序日常安全文明施工管理、安全防护用品正确配置和使用、遵章守纪情况等每个巡视点1-2张4 巡视文明施工标准执行情况，违章、违规等每个巡视点1-2张1.2 监理质量控制活动：序号采集内容采集要求采集数量1 材料和设备检验①试件制作及见证取样制作主要过程、操作人员每次见证1-2张②设备开箱检验重要设备每件1张2 隐蔽工程验收注明“**工程**号腿”①基础钢筋绑扎钢筋数量、间距、保护层厚度等每基1-2张②基础混凝土浇筑施工部位、坍落度测试、试块制作、混凝土下料等每基1-2张③基础拆模基础外观质量、断面尺寸等每基整体外观1张，断面尺寸1张。

④直线管、耐张管压接清洗、压接、尺寸量测等每基耐张塔每相导地线压接过程照片1套3 监理初检需要整改各类问题整体质量3-5张，每处问题和整改各1张4 中间验收需要整改各类问题整体质量3-5张，每处问题和整改各1张2 施工单位：2.1 日常安全文明施工管理：序号采集内容采集要求采集数量1 安全文明施工安全文明施工情况，如总体布置（线路工程在安全围栏外，面向现场入口处拍摄）、安全防护用品使用（人员作业、移位状态）、遵章守纪情况等每个作业点1-3张2 定期安全检查现场出现异常时的基本状况3 安全员日常检查关键部位、工序、重要及危险作业项目安全监护人员到位情况，违章、违规等每个巡视点1-2张4 事件（事故）处理事件（事故）发生时的现状、结果，以及主要原因、相关证明材料等2.2 工程质量控制管理：序号采集内容采集要求采集数量1 材料和设备检验①试件制作及见证取样制作主要过程、操作人员每组试件1-2张②设备开箱检验重要设备每件1张2 隐蔽工程验收注明“**工程**号腿”和时间①基础钢筋绑扎钢筋数量、间距、保护层厚度等每基1-2张②基础混凝土浇筑施工部位、坍落度测试、试块制作、混凝土下料等每基3-5张③基础拆模基础外观质量、断面尺寸等每基整体外观1张，断面尺寸1张。

输变电工程安全质量过程控制数码照片管理工作要求第一章总则第一条依据《国家电网公司基建质量管理规定》、《国家电网公司基建安全管理规定》、《国家电网公司输变电工程标准工艺管理办法》等制度，结合公司输变电工程项目管理实际，制定本工作要求。

第二条输变电工程安全质量过程控制数码照片，是指公司系统投资建设管理的输变电工程，自项目开工到工程投运期间，按要求使用数码照片采集设备（相机或移动设备），对现场施工管理、作业过程、监督纠偏等关键场景进行实地拍摄，采集能够真实反映施工安全质量控制情况、与工程建设进度同步形成的数码照片。

第三条本工作要求适用于公司建设管理的110kV 及以上输变电工程项目管理，其他工程参照执行。

第二章职责分工第四条国网基建部管理职责（一）负责制定输变电工程安全质量过程控制数码照片管理制度，并组织对制度进行宣贯、培训和应用解释工作。

（二）指导、检查、监督和评价各省级公司（含各省、自治区、直辖市电力公司，国家电网公司直流建设分公司，国家电网公司交流建设分公司，中国电力技术装备有限公司，下同）落实工程安全质量过程控制数码照片管理工作。

（三）采取强化措施，提高数码照片管理成效。

第五条省级公司管理职责（一）组织所辖区域输变电工程各参建单位按要求做好数码照片管理工作。

（二）培训、指导、督促和检查工程项目落实开展输变电工程安全质量过程控制数码照片管理工作。

（三）组织对所属单位的工程数码照片采集工作进行考核。

第六条建设管理单位（业主项目部）管理职责（一）组织工程项目各参建项目部管理人员按要求做好输变电工程安全质量过程数码照片的采集、整理工作。

（二）对数码照片采集与整理情况开展检查，督促整改，并对相关单位和人员提出考核意见。

（三）在工程竣工后，组织各参建项目部及时完成各自数码照片整理及归档工作，按要求移交保管。

第七条监理项目部管理职责（一）按要求及时、完整采集输变电工程监理管理安全质量数码照片。

（二）配合上级单位做好数码照片专项检查，完成整改闭环。

输变电工程施工过程质量控制数码照片采集与管理工作要求一、适用范围公司系统投资建设的66kV 及以上电压等级输变电工程（含新建、扩建和改建项目），35kV及以下电压等级工程建设项目可参照执行。

二、数码照片的采集要求工程建设过程质量控制数码照片资料应与工程建设进度同形成，用数码相机实地拍摄，真实反映现场质量控制情况，主题应突出。

严禁采用补拍、替代、合成等弄虚作假手段。

1.数码照片由工程业主项目部、监理项目部和施工项目部负责采集，采集范围应包含但不限于以下内容：业主项目部负责采集站址原貌、项目重要技术及质量管理活动（工程协调、设计交底、施工图会检、质量巡检、质量竞赛等）、由上级单位或业主组织的质量验收活动（中间验收、质量监督活动、竣工验收等）以及反映质量问题及事故调查过程等数码图片。

监理项目部负责采集由监理组织的有关质量检验、质量验收和质量纠偏等活动，以及隐蔽工程质量状况的数码照片。

施工项目部负责采集反映施工过程中质量控制主要活动、关键环节、隐秘工程状况，以及施工工艺亮点的数码图片。

2.数码照片拍摄基本要求；数码相机应正确设置时间，拍摄时应启用“日期时间显示” 功能；照片保存为JEPG 式，分辨率为1200X1600像素，单张照片大小不宜 超出1M 。

现场实物照片在拍摄主体右下角应设置标识牌 （采用非反光材料 制作，底色为白色），标识牌约占照片整体画面面积的 1/16~1/9，标 识牌应包含工程名称、施工部位、拍摄时间等要素，式样如图 1、图 2所示。

图1变电工程标识牌示例图2线路工程标识牌示例三、数码照片的管理 1•数码照片应单独命名，名称应能反映工程部位、主要工序及 照片的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄主题+序号” 表示。

2•各项目部应及时对采集数码照片进行整理，尽可能做到当天 米集当天整理，最长不得超过一周。

3•每个工程项目的数码照片以文件夹形式分层管理，一级文件 夹以工程名称命名（如“ XXX 工程施工质量控制数码照片资料”）, 二级文件夹为“XXX 施工项目部质量管理数码照片” 、“XX 监理项目 部质量管理数码照片”、“XX 施工项目部质量管理数码照片”。

1、设计要求进行验槽的每处1张，表现操作人员、验收人员及操作过程等要素命名规则：施工杆塔号+地基验槽如：2009年4月13日165号A腿地基验槽2、杆塔号尾号为3、6、9的基础（A腿），每基留存1张，桩基及大跨越全部留存表现钢筋数量、间距、保护层厚度等要素命名规则：施工杆塔号+钢筋工程如：2009年5月7日213号A腿钢筋工程3、每处1张表现地基处理或关键施工过程命名规则：施工杆塔号+防护名称如：2009年3月18日162号挡土墙4、施工杆塔号尾号为3、6、9的基础，每基1张留存反映拆模后外观等关键要素命名规则：施工杆塔号+混凝土工程如：2009年8月23日226号混凝土工程5、每基2张局部1张，反映埋深、搭接长度、焊接及防腐等要素，大场景1张，包含局部图片的内容命名规则：施工杆塔号+接地施工如：2009年6月30日143号接地施工（局部）6、每次会议留存照片一张全景照片，表现会议主题、主要参加单位或人员等。

照片名称应包含会议主题。

会议主题可用横幅、幕墙或投影等展现。

现场检查以外观检查和标高测量为主，资料检查以原材料及试块送检报告为主。

检查照片4张，表现检查与测量过程问题与整改照片对应部位的拍摄位置及角度应基本相同。

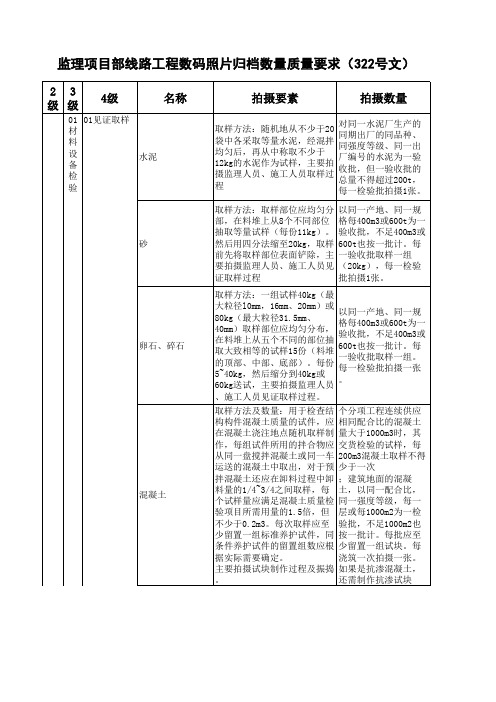

导地线架设前阶段杆塔组立前阶附件三：线路工程监理项目部数码照片采集及整理要求1级2级3级4级照片数量拍摄要求命名规则备注××工程质量控制数码照片资料××监理项目部质量管理数码照片材料设备检验见证取样每次见证取样1张表现操作人员，见证人员及取样过程等要素年月日+样品名称+见证取样+序号试件（试块）制作每组1张表现操作人员，见证人员及制作过程等要素年月日+使用部位+试件（试块）名称+试件（试块）制作+序号留存不少于总量的39% 设备到货验收每种设备1张塔材、螺栓、导线、地线、光缆盘测绝缘子等检查年月日+设备（材料）名称+到货+序号关键工序质量控制地基验槽每处1张依设计要求进行验槽，表现操作人员、验收人员及操作过程等要素施工杆塔号+地基验槽钢筋工程杆塔号尾号为3，6，9的基础（A腿），每基留存1张，桩基及大跨越全部留存表现钢筋数量、间距、保护层厚度要素施工杆塔号+钢筋工程尽可能将基础拍全混凝土工程施工杆塔号尾号为3，6，9的基础，每基1张留存反映拆模后外观等关键要素施工杆塔号+混凝土工程接地装置每基2张局部1张，反映埋深，搭接长度，焊接及防腐等要素，大场景1张，包含局部图片的内容施工杆塔号+接地施工+序号护坡等防护工程每处1张表现地基处理或关键施工过程施工杆塔号+防护名称导线压接及光缆接线每8公里一组（最多留存三组）地面压接的一组为：直线管，耐张管引流管各1张，高空压接时可在地面拍摄1张，表现过程控制等要素；光缆接续拍摄1张，表现接线过程；余缆安装后拍摄1张，表现安装工艺临近的施工杆塔号+管名称+压接1级2级3级4级照片数量拍摄要求命名规则备注××工程质量控制数码照片资料××监理项目部质量管理数码照片监理初检杆塔组立前阶段5张全景照片1张，表现会议主题，主要参加单位或人员等年月日+会议主题如：20101010杆塔组立前监理初检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和标高测量为主，资料检查以试块送检报告和施工记录为主。
