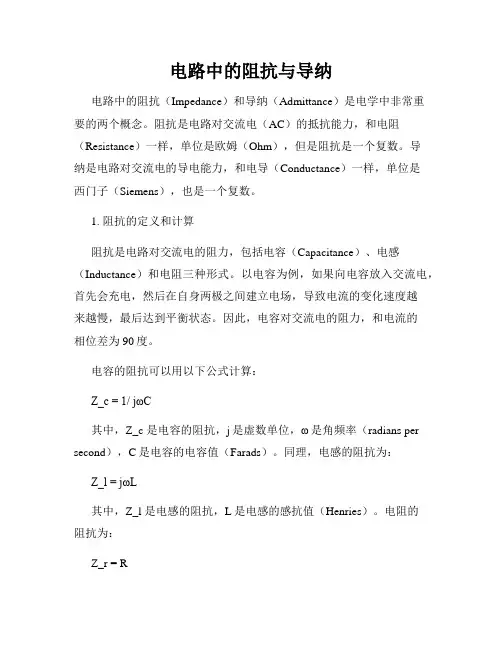

电路中的阻抗与导纳电路中的阻抗（Impedance）和导纳（Admittance）是电学中非常重要的两个概念。

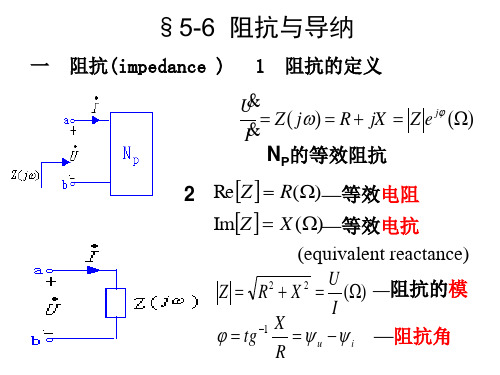

阻抗是电路对交流电（AC）的抵抗能力，和电阻（Resistance）一样，单位是欧姆（Ohm），但是阻抗是一个复数。

导纳是电路对交流电的导电能力，和电导（Conductance）一样，单位是西门子（Siemens），也是一个复数。

1. 阻抗的定义和计算阻抗是电路对交流电的阻力，包括电容（Capacitance）、电感（Inductance）和电阻三种形式。

以电容为例，如果向电容放入交流电，首先会充电，然后在自身两极之间建立电场，导致电流的变化速度越来越慢，最后达到平衡状态。

因此，电容对交流电的阻力，和电流的相位差为90度。

电容的阻抗可以用以下公式计算：Z_c = 1/ jωC其中，Z_c 是电容的阻抗，j是虚数单位，ω是角频率（radians per second），C是电容的电容值（Farads）。

同理，电感的阻抗为：Z_l = jωL其中，Z_l 是电感的阻抗，L是电感的感抗值（Henries）。

电阻的阻抗为：Z_r = R其中，Z_r是电阻的阻抗，R是电阻的阻值（Ohms）。

将三种元件的阻抗按照欧姆定律叠加，可以得到整个电路的阻抗。

2.导纳的定义和计算导纳是对阻抗的倒数，“导纳”这个词在中文中的用法并不广泛，可能大家比较熟悉“电导”这个词，但是它们的意思是类似的。

导纳的计算方法如下：Y = 1/Z其中，Z是电路的阻抗，Y是电路的导纳。

导纳的好处在于，它更适合于串联和并联电路的计算。

将电路分解成元件，然后按照电路图的框架计算总的导纳，可以很方便地计算整个电路的电流和电压。

通过计算单元件的导纳，我们可以得到电路的传输特性，从而更好地理解电路的工作原理。

3.阻抗和导纳的应用阻抗和导纳在电路设计中有广泛的应用。

在RF电路中，阻抗匹配是非常重要的，它可以让信号在电路中以最大功率传输，从而减小反射损耗。

阻抗及导纳的串并联
1.阻抗的串联
同电阻的串联电路相似，对于n个阻抗串联而成的电路，其等效阻抗为：
Zeq=Z1+Z2+...Zn=∑Zk k=1,2,...,n
各个阻抗的电压分配为
2.阻抗的并联
同电阻的并联电路相似，对于n个导纳并联而成的电路，其等效导纳为：
Yeq=Y1+Y2+...Yn=∑Yk k=1,2,...,n
各个导纳的电流分配为
例1. 已知Z1 = (10 + j6.28)Ω，Z2 = (20 - j31.9)Ω，Z3 = (15 + j15.7)Ω。

求Zab。

例2. 已知图示RLC串联电路中R = 15Ω，L = 12mH，C = 5μF，端电压为，试求等效阻抗Zeq、电路中的电流i 及各元件的电压相量。

解：
例3. 已知U=115V，U1=55.4V，U2=80V，f=50Hz，R1=32Ω。

求线圈
的电阻R2 和电感L2。

解：方法1：画相量图进行定性分析。

可画出Z2的阻抗三角形（与其电压三角形相似）如图（b）所示，方法2：画出Z和Z2的阻抗三角形(与其电压三角形相似) ，用勾股定理求其模值。

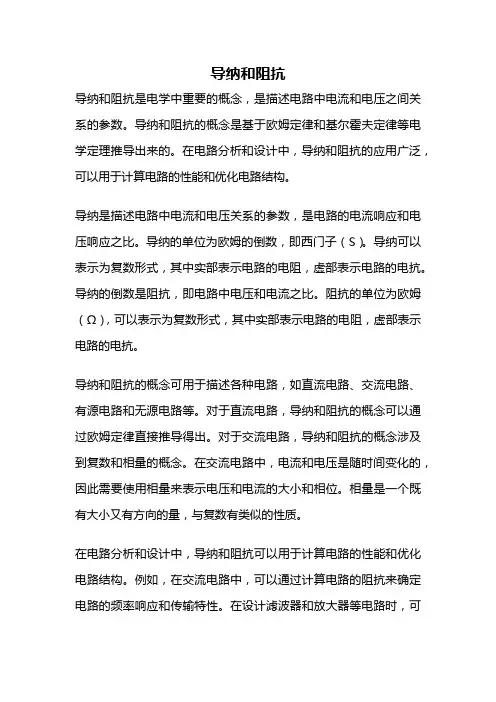

导纳和阻抗导纳和阻抗是电学中重要的概念，是描述电路中电流和电压之间关系的参数。

导纳和阻抗的概念是基于欧姆定律和基尔霍夫定律等电学定理推导出来的。

在电路分析和设计中，导纳和阻抗的应用广泛，可以用于计算电路的性能和优化电路结构。

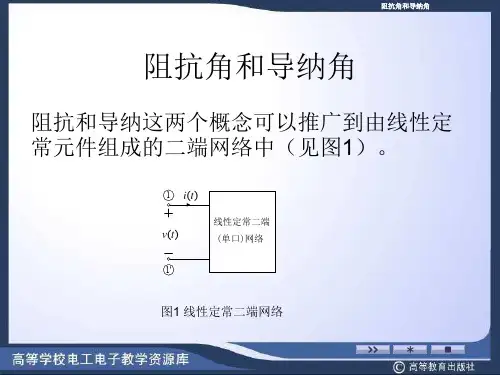

导纳是描述电路中电流和电压关系的参数，是电路的电流响应和电压响应之比。

导纳的单位为欧姆的倒数，即西门子（S）。

导纳可以表示为复数形式，其中实部表示电路的电阻，虚部表示电路的电抗。

导纳的倒数是阻抗，即电路中电压和电流之比。

阻抗的单位为欧姆（Ω），可以表示为复数形式，其中实部表示电路的电阻，虚部表示电路的电抗。

导纳和阻抗的概念可用于描述各种电路，如直流电路、交流电路、有源电路和无源电路等。

对于直流电路，导纳和阻抗的概念可以通过欧姆定律直接推导得出。

对于交流电路，导纳和阻抗的概念涉及到复数和相量的概念。

在交流电路中，电流和电压是随时间变化的，因此需要使用相量来表示电压和电流的大小和相位。

相量是一个既有大小又有方向的量，与复数有类似的性质。

在电路分析和设计中，导纳和阻抗可以用于计算电路的性能和优化电路结构。

例如，在交流电路中，可以通过计算电路的阻抗来确定电路的频率响应和传输特性。

在设计滤波器和放大器等电路时，可以通过调整电路的导纳和阻抗来优化电路的性能。

此外，导纳和阻抗还可以用于计算电路中的功率、电流和电压等参数，有助于电路的分析和设计。

导纳和阻抗是电学中重要的概念，可用于描述电路中电流和电压之间的关系，对于电路分析和设计具有重要的意义。

在实际应用中，导纳和阻抗的概念可以帮助我们理解电路的性能和优化电路结构，有助于提高电路的效率和可靠性。

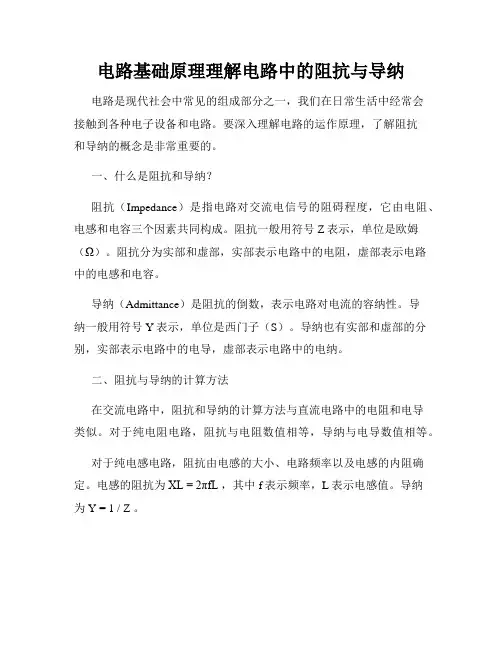

电路基础原理理解电路中的阻抗与导纳电路是现代社会中常见的组成部分之一，我们在日常生活中经常会接触到各种电子设备和电路。

要深入理解电路的运作原理，了解阻抗和导纳的概念是非常重要的。

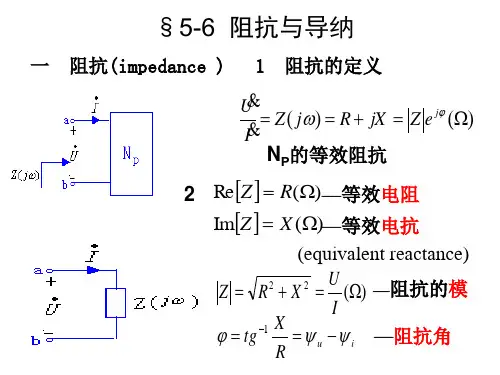

一、什么是阻抗和导纳？阻抗（Impedance）是指电路对交流电信号的阻碍程度，它由电阻、电感和电容三个因素共同构成。

阻抗一般用符号Z表示，单位是欧姆（Ω）。

阻抗分为实部和虚部，实部表示电路中的电阻，虚部表示电路中的电感和电容。

导纳（Admittance）是阻抗的倒数，表示电路对电流的容纳性。

导纳一般用符号Y表示，单位是西门子（S）。

导纳也有实部和虚部的分别，实部表示电路中的电导，虚部表示电路中的电纳。

二、阻抗与导纳的计算方法在交流电路中，阻抗和导纳的计算方法与直流电路中的电阻和电导类似。

对于纯电阻电路，阻抗与电阻数值相等，导纳与电导数值相等。

对于纯电感电路，阻抗由电感的大小、电路频率以及电感的内阻确定。

电感的阻抗为XL = 2πfL ，其中f表示频率，L表示电感值。

导纳为Y = 1 / Z 。

对于纯电容电路，阻抗由电容的大小、电路频率以及电容的内阻确定。

电容的阻抗为XC = 1 / (2πfC) ，其中C表示电容值，f表示频率。

导纳同样为Y = 1 / Z 。

三、阻抗与导纳的应用1. 阻抗与导纳的概念和计算方法在电路设计和分析中发挥着重要作用。

了解电路中的阻抗和导纳，可以帮助我们分析电路中的能量传输和功率流动情况，为电路的优化和设计提供指导。

2. 阻抗与导纳的概念也适用于通信领域。

在无线通信中，了解阻抗和导纳有助于我们理解信号在天线和传输线上的传播情况，从而提高通信质量和传输速率。

3. 阻抗与导纳的概念还可以应用于音响系统设计和音频信号处理中。

通过对扬声器和音频设备中的阻抗和导纳进行分析，可以优化音质和提升音频系统的性能。

四、总结阻抗和导纳是电路基础原理中的重要概念，它们的理解在电路设计和分析过程中具有重要的意义。

无论是在通信领域、音响系统设计还是电子设备开发中，了解阻抗和导纳的概念和计算方法都能够为我们提供更大的发展空间和创新的可能性。

变压器等值电路中的阻抗和导纳下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
