常用电线导管对比PVC/KBG/JDG/SC/RC综合对比一下建筑行业常用的这4种线管类型：①硬化聚氯乙烯管（PVC管）②扣压式薄壁钢管（KBG管）③紧定式薄壁钢管（JDG管）④焊接钢管（SC管）（1）PVC管材质要求管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。
所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。
阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
暗敷设如设计无要求均应使用中型以上导管。
（2）KBG管材质要求导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。
线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。
管材壁厚、内外直径应均匀。
（3）JDG管材质要求型号规格符合设计要求管材表面有明显不脱落的产品标识。
金属内外壁镀层均匀完好无剥落、锈蚀等现象。
管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。
管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。
管材壁厚、内外直径应均匀。
（4）SC管材质要求钢导管无压扁，内壁光滑。
焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
导管无严重锈蚀。
锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。
导管的管径、壁厚及均匀度。
1、连接方式KBG管为扣压式，JDG管为紧定式。
2、壁管厚度KBG管的管壁厚度，Φ16、Φ20mm的为1.0mm，Φ25、Φ32、Φ40mm 的为1.2mm。
JDG管分为两型，标准型Φ20、Φ25、Φ32、Φ40mm的均为21131.6mm，普通型Φ16、Φ20、Φ25mm，管壁厚度为1.2mm。
3、名称不同JDG为紧定式镀锌薄壁电线管。

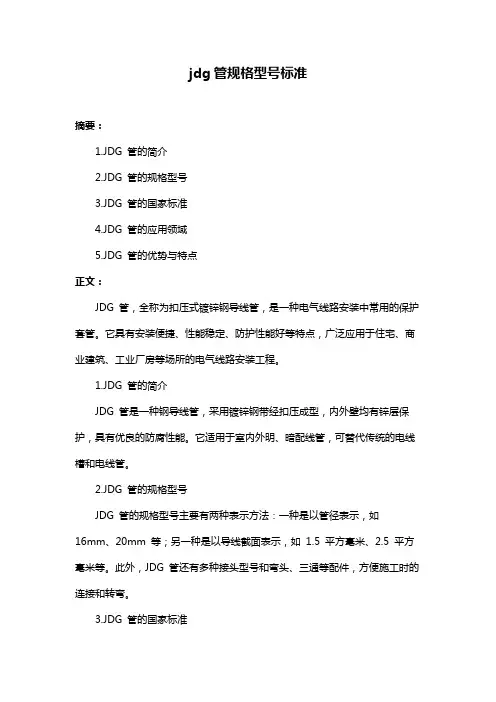

jdg管规格型号标准摘要：1.JDG 管的简介2.JDG 管的规格型号3.JDG 管的国家标准4.JDG 管的应用领域5.JDG 管的优势与特点正文：JDG 管，全称为扣压式镀锌钢导线管，是一种电气线路安装中常用的保护套管。
它具有安装便捷、性能稳定、防护性能好等特点，广泛应用于住宅、商业建筑、工业厂房等场所的电气线路安装工程。
1.JDG 管的简介JDG 管是一种钢导线管，采用镀锌钢带经扣压成型，内外壁均有锌层保护，具有优良的防腐性能。
它适用于室内外明、暗配线管，可替代传统的电线槽和电线管。
2.JDG 管的规格型号JDG 管的规格型号主要有两种表示方法：一种是以管径表示，如16mm、20mm 等；另一种是以导线截面表示，如1.5 平方毫米、2.5 平方毫米等。
此外，JDG 管还有多种接头型号和弯头、三通等配件，方便施工时的连接和转弯。
3.JDG 管的国家标准JDG 管的生产和应用需遵循我国相关国家标准，如GB/T 3098.19-2015《钢制管配件》和GB/T 3048.21-2015《钢制电线管》等。
这些标准规定了JDG 管的尺寸、形状、材质、镀锌层厚度等指标，以及产品的力学性能、防腐性能、电气性能等要求。
4.JDG 管的应用领域JDG 管广泛应用于住宅、商业建筑、工业厂房等场所的电气线路安装。
例如，在新建建筑的电气线路安装中，可使用JDG 管进行明配线或暗配线，保证线路安全、美观、便于检修。
同时，JDG 管也适用于旧建筑线路改造，可有效解决传统电线槽和电线管存在的问题。
5.JDG 管的优势与特点JDG 管具有以下优势和特点：（1）安装便捷：采用扣压式连接，无需焊接，施工简单快速。
（2）性能稳定：内外壁均有锌层保护，防腐性能好，使用寿命长。
（3）防护性能好：钢导线管能有效防止电线受潮、受压，确保电气安全。
（4）美观大方：JDG 管外观整洁、美观，提高建筑整体视觉效果。

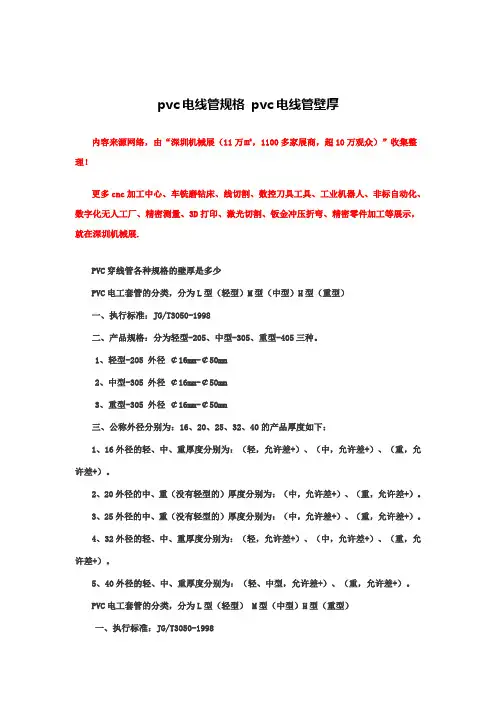

pvc电线管规格pvc电线管壁厚内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.PVC穿线管各种规格的壁厚是多少PVC电工套管的分类，分为L型（轻型）M型（中型）H型（重型）一、执行标准：JG/T3050-1998二、产品规格：分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
2、20外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
3、25外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
4、32外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
5、40外径的轻、中、重厚度分别为：（轻、中型，允许差+）、（重，允许差+）。
PVC电工套管的分类，分为L型（轻型） M型（中型）H型（重型）一、执行标准：JG/T3050-1998二、产品规格：分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
2、20外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
PVC管-规格和型号PVC管的规格和型号PVC穿线管的规格有16、20、25、30、40、50、75、90和110；PVC排水管的规格有40、50、75、90、110、160、200、250、315和400；PVC给水管的规格有20、25、32、40、50、63、75、90、110、160和200.这些规格都比较常用。
PVC排水管的产品特点如下：1.管材表面硬度和抗拉强度优秀，管道安全系数高。
2.抗老化性好，正常使用寿命可达50年以上。
3.管道对无机酸、碱、盐类耐腐蚀性能优良，适用于工业污水排放及输送。
4.管道摩阻系数小，水流顺畅，不易堵塞，养护工作量少。
5.材料氧指数高，属B2耐燃材料，具有自熄性。
6.管道线膨胀系数小，为0.07mm/m.0c，受温度影响变形量小。
导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。
7.管材、管件连接可采用粘接，施工方法简单，操作方便，安装工效高。
以下是PVC排水管的规格表：编号规格(mm) 厚度(mm) 公称外径极限偏差基本尺寸极限偏差长度PVC排水管材规格40 2.0 +0.30 0.4 4000\600050 2.0 +0.30 0.4 4000\600075 2.3 +0.30 0.4 4000\6000110 3.2 +0.40 0.4 4000\6000160 4.0 +0.50 0.6 4000\6000200 5.9 +0.60 0.9 4000\6000PVC排水管件的规格和价格如下：规格(mm) 价格颜色：白色Ф50 3.8Ф75 6.6Ф110 11.93Ф50 1.7Ф75 3.7Ф110 7.1立检Ф160 28弯头Ф200Ф50 2.86Ф75 4.86Ф110 8.82Ф160 26.1带口90°弯头Ф200Φ75Φ110 15.5顺水三通方雨水斗Φ110×75 14.5Ф50 3.8Ф75 5.68Ф110 11.4Ф160 30伸缩节Ф200直接Ф50Ф75Ф110Φ110×50Ф160平四平面通Φ160×110内圆简易地漏Ф50Ф75Ф110带口45°弯头雨落水斗Φ50规格(mm) 价格Φ160 8.5Φ160 23.6Φ200 62规格(mm) 价格Φ50 2.28Φ75×50 4.8Φ75 5.83Φ110 11.85Φ110×50 7.8Φ160 28.8Φ160×110 28.8Φ200 78规格(mm) 价格Φ50 1.5Φ75 1.8Φ110 3.9Φ160 8.1Φ200 28规格(mm) 价格Φ50 (XXX)Φ50 (CIRCLE)Φ50 (XXX)Φ75Φ110Φ160规格(mm) 价格Φ50Φ75Φ110规格(mm) 价格Φ75×75Φ110×75Φ110×110规格(mm) 价格Φ75 透气帽 2Φ110 透气帽 3Φ110×75 便池器连接件套白皮金属管卡 (下水道 PVC 管卡) 产品名称: U-PVC 管件 - 管卡规格 50 75 110 160 200单位个个个个个单价 1.50 2.00 3.30 5.00 8.00PVC 管规格介绍一) 给水用管公称外径 mm 20 25 32 40 50 63 75 90 110 140 160 200 250 315 355 400 *450 *500 *630长度 m 2.5 1.6 1.25 1.0 0.63 1.6 1.25 1.0 0.8 0.6最小壁厚 mm 2.3 2.0 2.8 2.0 2.4 3.0 2.4 3.0 4 3.8 3.0 4.5 3.65.4 4.36.6 5.37.4 6.7 9.68.7 11.9 10.9 15.0二) 排水用管 (企业标准)Q/NYG1-2002 公称外径 mm A 50 1.9允许差+0.3）、2.2（重，允许差+0.3）。
常用管道各数值（整理稿）一、各管道规格相对应的厚度：1、公称直径20-65的壁厚20 2.8mm;25 3.2；32 3.5；40 3.5；50 3.8；65 4.0；2、PVC电线管：常用的PVC穿线管的壁厚有A型加厚型、B型通用型、C型薄壁型三种。
一般工程采用最多的是B型管。
B型管DN20的壁厚为1.6,DN25的壁厚为1.8,DN32的壁厚为2.03、JDG热镀锌电线管：JDG除了16的管壁厚为1.2以外，其余全部为1.64、U-PVC排水管：50*2.0；75*2.3；110*2.8；110*3.2；160*3.2；160*4.0二、管的种类1、铜管；2、铝塑复合管；3、不锈钢复合管；4、PP管[PP-R(无规共聚聚丙烯,又叫三型聚丙烯管)管、PP-C(改性共聚聚丙烯)管、PP-B(嵌段共聚聚丙烯管)]；5、镀锌铁管；6、PVC管；7、不锈钢管；8、PE缠绕管：聚乙烯管、钢管、球墨管、灰口铸铁管、水泥管、玻璃钢夹砂管、UPV-C管等三、各种管的参数、特点、施工特点等1、PP-R管：PPR管主要有三种颜色，白色、绿色和灰色，所用原材料PPR粒子以及填充物的不同造成的。
其中白色、绿色为材质较好的精品PPR管，灰色则为早期材质略差的普通管。
用热溶机承插连接，施工时应按照横平竖直的原则，在房间基础地面上开槽出大于水管直径的深槽，然后铺设PPR水管，紧接着逐一顺序热熔连接。
所有PPR接口采用热熔技术融合到一起后，要进行24小时以上的打压测试，如果现场环境允许，打压测试时间可长一些。
当确保没有任何渗水漏水现象后，再进行填埋。
钢管的分类钢管分无缝钢管和焊接钢管（有缝管）两大类。
按断面形状又可分为圆管和异形管，广泛应用的是圆形钢管，但也有一些方形、矩形、半圆形、六角形、等边三角形、八角形等异形钢管。
对于承受流体压力的钢管都要进行液压试验来检验其耐压能力和质量，在规定的压力下不发生泄漏、浸湿或膨胀为合格，有些钢管还要根据标准或需方要求进行卷边试验、扩口试验、压扁试验等。

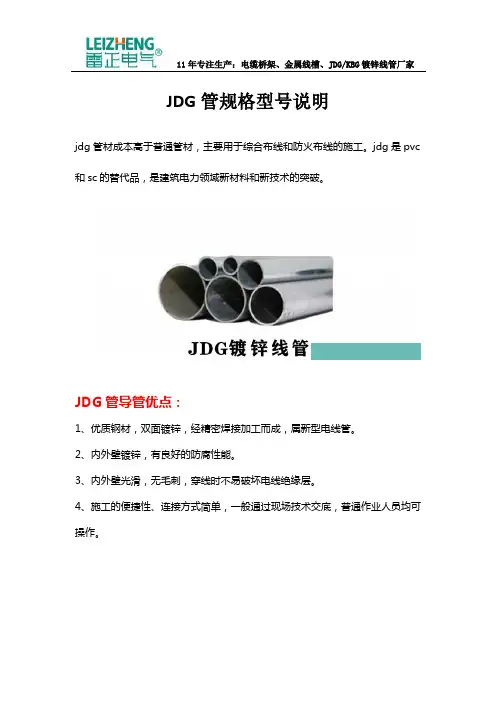

JDG管规格型号说明
jdg管材成本高于普通管材，主要用于综合布线和防火布线的施工。
jdg是pvc 和sc的替代品，是建筑电力领域新材料和新技术的突破。
JDG管导管优点：
1、优质钢材，双面镀锌，经精密焊接加工而成，属新型电线管。
2、内外壁镀锌，有良好的防腐性能。
3、内外壁光滑，无毛刺，穿线时不易破坏电线绝缘层。
4、施工的便捷性、连接方式简单，一般通过现场技术交底，普通作业人员均可操作。
●JDG管壁厚有：1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5种壁
厚的JDG管里面有非标/国标。
●JDG管出厂长度为3m、4m，共有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50
六种规格。
●国标JDG管壁厚为1.6毫米，埋设、装修吊顶铺设均可用；
●非标型JDG管壁厚为1.2毫米等等，仅主要用于装修吊顶铺设。
电线波纹管的型号和规格表电线波纹管是一种用于保护电线和电缆的管道，具有良好的柔韧性和抗压能力。
它可以在建筑、电力、通信等行业中广泛应用。
本文将介绍一些常见的电线波纹管型号和规格表。
一、HDPE电线波纹管1. 型号：HDPE-16规格：16mm外径，12mm内径，1.5mm壁厚，卷材长度50m2. 型号：HDPE-20规格：20mm外径，16mm内径，2mm壁厚，卷材长度50m3. 型号：HDPE-25规格：25mm外径，20mm内径，2.5mm壁厚，卷材长度50m二、PVC电线波纹管1. 型号：PVC-16规格：16mm外径，12mm内径，1.5mm壁厚，卷材长度25m2. 型号：PVC-20规格：20mm外径，16mm内径，2mm壁厚，卷材长度25m3. 型号：PVC-25规格：25mm外径，20mm内径，2.5mm壁厚，卷材长度25m三、铝塑复合电线波纹管1. 型号：AL-16规格：16mm外径，12mm内径，1.5mm壁厚，卷材长度25m2. 型号：AL-20规格：20mm外径，16mm内径，2mm壁厚，卷材长度25m3. 型号：AL-25规格：25mm外径，20mm内径，2.5mm壁厚，卷材长度25m四、钢塑复合电线波纹管1. 型号：SP-16规格：16mm外径，12mm内径，1.5mm壁厚，卷材长度50m2. 型号：SP-20规格：20mm外径，16mm内径，2mm壁厚，卷材长度50m3. 型号：SP-25规格：25mm外径，20mm内径，2.5mm壁厚，卷材长度50m以上仅为部分电线波纹管的型号和规格表，具体选择应根据实际需求和工程要求来确定。
在购买电线波纹管时，还需注意以下几点：1. 规格选择：根据电线或电缆的直径选择合适的波纹管内径，以确保电线能够完全放入波纹管内。
2. 材质选择：根据使用环境和需求选择合适的波纹管材质，如HDPE、PVC、铝塑复合或钢塑复合。
不同材质具有不同的耐压性、耐腐蚀性和阻燃性能。
电气软管规格型号电气软管是一种用于输送电力或信号的软性管道，通常由导体、绝缘层和护套层组成。
不同的规格型号适用于不同的应用场景和需求。
下面将介绍几种常见的电气软管规格型号及其特点和应用领域。
1. RVV型电气软管RVV型电气软管是一种铜芯PVC绝缘软电线，具有良好的柔性和耐磨性。
它的导体由多股细铜丝组成，绝缘层采用优质的PVC材料制成，护套层采用PVC材料。
RVV型电气软管具有耐压、耐磨、耐腐蚀等特点，适用于低压电力传输和信号传输领域，如家庭电器、办公设备、安防系统等。
2. RVVP型电气软管RVVP型电气软管是一种屏蔽多芯软电缆，具有良好的抗干扰性能。
它的导体由多股细铜丝组成，每个导体之间有绝缘层分隔，整个电缆外部由铝箔屏蔽和铜丝编织屏蔽保护。
RVVP型电气软管适用于需要抗干扰的场合，如计算机网络、工业自动化控制系统等。
3. BV型电气软管BV型电气软管是一种裸铜导体PVC绝缘电线，具有良好的导电性能和耐热性能。
它的导体由多股精细铜丝组成，绝缘层采用优质的PVC材料制成。
BV型电气软管适用于室内固定布线，如住宅、办公室、商场等。
4. BVR型电气软管BVR型电气软管是一种铜芯PVC绝缘软电线，具有良好的柔性和耐热性能。
它的导体由多股精细铜丝组成，绝缘层采用优质的PVC材料制成。
BVR型电气软管适用于室内移动电力传输，如家庭电器、照明设备、移动电源等。
5. RVB型电气软管RVB型电气软管是一种铜芯PVC绝缘软电线，具有良好的柔性和耐磨性。
它的导体由多股精细铜丝组成，绝缘层采用优质的PVC材料制成。
RVB型电气软管适用于低压电力传输和信号传输领域，如电器设备、音响设备、仪器仪表等。
6. RV型电气软管RV型电气软管是一种铜芯PVC绝缘软电线，具有良好的柔性和耐磨性。
它的导体由多股细铜丝组成，绝缘层采用优质的PVC材料制成。
RV型电气软管适用于低压电力传输和信号传输领域，如家庭电器、办公设备、安防系统等。
