2010TD 远传差压变送器

压力（差压）、温度变送器技术文本
一、差压变送器、压力变送器技术参数 1. 输入测量范围 -100% - +100% URL（连续可调） 2. HART 变送器（通讯代码：H） 输出信号 4-20mA 叠加 HART 信号 输出信号极限：Imin=3.6mA,Imax=22.8mA 可组态 负载 R<=(Us-10.5V)/Imax 千欧 Imax=20-22.8mA 可组态 Us=电源电压 最大电源电压：45VDC 最小电源电压：10.5VDC 数字通讯最小负载> 250 欧 3.PROFIBUS-PA 现场总线变送器（通讯代码：P） 传输技术：IEC 61158-2 电源：9VDC-32VDC 基本电流：10mA 传输速率：31.25kbit/s 组态: 支持 FDT/DTM 文件 4. 特性： 线性、平方根、本机调整、具有 30 个参考点的自由编程、诊断功能、仿真功能 5. 精确度 参比条件： 最大量程，起始值 0kPa 温度：25 C 相对湿度：65% 大气压力：1031mbar(101.3kPa) 精 度: 0.075% 重复性： 0.01% 回 差： 0.04% 预热时间：<5s 响应时间：0.2 秒 附加的可调节时间常数 0-100 秒 长期漂移：0.15%/5 年 环境温度影响： 温度影响 （-10 C ～ +60 C） 对零点量程总影响 0.18% 温度系数（-40C～-10C 和 60C～80 C） 对零点量程总影响 0.25%/10C 6. 环境条件 工作环境温度：-40 C - +85 C 相对湿度：年平均<95%
防护等级：IP67 7. 电 磁 兼 容 性 （ EMC ） 符合中国电磁兼容标准 GB/T 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3-1998 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群 抗扰度试验 8. 材 料 测量膜盒：316L 不锈钢 隔离膜片：316L O 型圈：丁腈橡胶 接头、过程法兰：316L 不锈钢 螺母及螺栓：碳钢 45 灌充液：硅油 变送器外壳/表盖：具有环氧树脂涂层的铝合金. 9. 操作 自带的就地按钮单元用于外部调节零、满，可设置写保护。就地按扭没有经壳体的物理连 接。带液晶表头后，变送器可用就地按扭组态如下内容：加压/不加压时的零满、阻尼、 零点调整、固定电流（仿真）、故障时输出电流、写保护、线性或平方根、平方根切除点、 显示变量（mA、%或压力）、压力单位等。 远距离通讯的操作支持。 通讯协议： HART 和 PROFIBUS-PA。 二、温度变送器技术参数 1. 输入信号 支持多类型传感器热电阻、热电偶、电阻式传感器和毫伏传感器。 2. HART 变送器（通讯代码：H） 输出信号 4-20mA 叠加 HART 信号 输出信号极限：Imin=3.6mA,Imax=22.8mA 可组态 负载 R<=(Us-10.5V)/Imax 千欧 Imax=20-22.8mA 可组态 Us=电源电压 最大电源电压：45VDC 最小电源电压：10.5VDC 数字通讯最小负载> 250 欧 3. PROFIBUS-PA 现场总线变送器（通讯代码：P） 传输技术：IEC 61158-2 电源：9VDC-32VDC 基本电流：10mA 传输速率：31.25kbit/s 组态: 支持 FDT/DTM 文件 4. 特性：

一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。

压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。

本系列产品可靠性好，质量稳定，故障率少。

6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。

采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。

变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。

变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。

SMARTLINE 双法兰差压液位变送器的设置和调试双法兰远传液位变送器常用于测量有腐蚀，易结晶及高温介质的液位测量。

量程的设置可以根据设计值计算LRV 及URV 值，并按计算值进行设置。

如果现场有条件的话可以通过专用法兰连接件与变送器法兰相连，用标准压力信号进行多点调校；也可以通过将两个法兰放一个高度对变送器进行零位调整，对于SMARTLINE 新变送器来说,因为出厂时每台表都经过严格标定所以对变送器进行零位调整就能满足要求了。

高限 H1双法兰远传差压变送器液位测量示意图1.零位调整：把设置LRV=0；然后将两个法兰放一个高度，看此时的变送器输出是否为4.0mA ，如果不为4.0mA ，用MCTOOLKIT 通讯器进行校零位。

2.设置 LRV （4mA ） 及 URV （20mA ）:-- - - - - - - - - - - - - -- -- - - - - - - - - - - -- -- - - - - - - - - - - - - -- -- - - - - - - - - - - ---- - - - - - - - - - - ---- - - - - - - - - - - - - -高压侧（HP ） 低压侧（LP ）ρ(液体密度)液位H从图中可知双法兰远传液位变送器需要进行负迁移。

当被测液位为0（低限）时，双法兰远传液位变送器正，负测量室的压差最大，变送器输出电流为4.0mA；随着被测液位的上升，变送器正负压差逐步减小；当被测液位上升到最高液位（高限）时，变送器正负压差最小，变送器输出电流为20.0mA被测液体的密度为ρ(g/cm3)；毛细管的DC200（硅汕）的密度为ρ1=0.94g/cm3；重力加速g=9.80m/s2；H为液位高度(m)；H1为法兰间距(m)；H2 为下法兰到变送器高压侧的垂直距离(m)从图中可知：液位变送器的最大测量范围(SPAN)为L MAX(kpa)=H(m)*ρ(g/cm3)*g空罐时测量值为 LRV(Kpa)=-((H1-(-H2) )*ρ1*g=-(H1+H2)*0.94*9.8最高液位时测量值为URV(Kpa)= (H* ρ -(H1-(-H2))* ρ1)*g=(H* ρ -(H1+H2))* 0.94)*9.83.安装将双法兰变送器装在现场所需的位置，先不紧固螺栓螺母，看输出；如果空罐时电流是4.0mA，表示此液位变送器工作正常，可以紧固法兰上的螺栓螺母，按装调试完成。

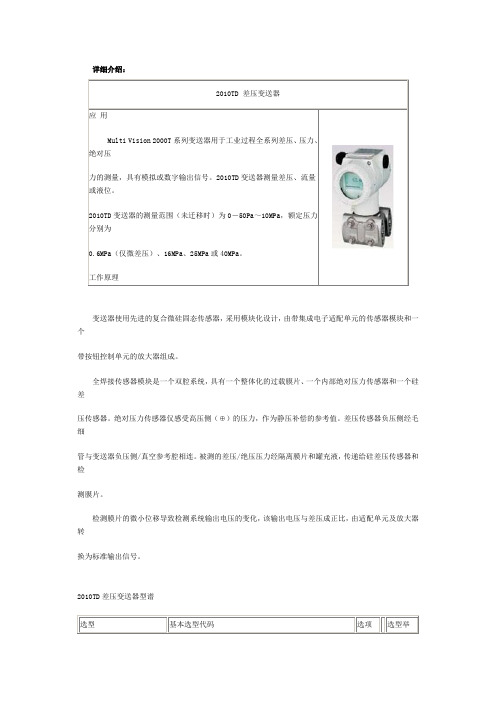

详细介绍：
2010TD 差压变送器
应用
Multi Vision 2000T系列变送器用于工业过程全系列差压、压力、
绝对压
力的测量，具有模拟或数字输出信号。

2010TD变送器测量差压、流量
或液位。

2010TD变送器的测量范围（未迁移时）为0－50Pa～10MPa，额定压力
分别为
0.6MPa（仅微差压）、16MPa、25MPa或40MPa。

工作原理
变送器使用先进的复合微硅固态传感器，采用模块化设计，由带集成电子适配单元的传感器模块和一个
带按钮控制单元的放大器组成。

全焊接传感器模块是一个双腔系统，具有一个整体化的过载膜片、一个内部绝对压力传感器和一个硅差
压传感器。

绝对压力传感器仅感受高压侧（⊕）的压力，作为静压补偿的参考值。

差压传感器负压侧经毛细
管与变送器负压侧/真空参考腔相连。

被测的差压/绝压压力经隔离膜片和罐充液，传递给硅差压传感器和检
测膜片。

检测膜片的微小位移导致检测系统输出电压的变化，该输出电压与差压成正比，由适配单元及放大器转
换为标准输出信号。

2010TD差压变送器型谱
选型基本选型代码选项选型举
2010TD差压变送器(选项）1)
注：1）选项可以不选、选一或选多。

2）为了使变送器性能最优，建议选择量程比≤10：1。

６． 传感器组件
参见本书中传感器组件的检查的内容。
第三节 电容式液位和带毛细管 远传法兰变送器的安装和使用
１１５１／３３５１ 型电容式远传差压／压力变送器安装时，应考虑远 传法兰和变送器两者的应用和安装，以保证最佳的性能。
（１）毛细管长度越短越好；
（２）带一个远传法兰 的变送器安装时应使变送器纸于法 兰及流程接头或保持同一水平，带两个远传法兰并安装在不同 高度的变送器，如测量一槽罐的液位，应安装在两法兰／流程 接头之间的中点或中点以下，变送器与法兰的安装位置见图 ３－１。
内壁部，至少和容器内壁相切。
1. 不带迁移的液位测量。
仪表安装在最低液位的同一水平高度上。测量开口容量开
口容器时，仪表负压室通大气。测量密封容器时容器上部通负
压室，此时若负压室能保持干燥，则可不装冷凝罐，并定期将
罐中的冷凝液排出；排液时应将常开阀关闭，以免变送器承受
单向压力见图 3－2。
2. 带负迁移的液位测量。
H＝3000mm h＝750mm
求变送器测量范围的校验值？
？ ｇ＝ 答：负迁移值＝h rf
７５０×１．９×９．８１＝１３．９８ｋｐａ
量 程＝H rf ？ｇ＝３０００× １．１×９．８１＝３２．３７ｋｐａ
– 校验值= 负迁移值 (一负迁移值十量程)
– ￣ = 13.98ｋｐａ （一 １３．９８ 十量 ３２．３７）ｋｐａ ￣ ￣ ＝ 13.98ｋｐａ 18.39ｋｐａ
在检查回路时，切勿用高于 １００Ｖ 的电压。
３．导压管 ａ． 检查管压力连接是否正确； ｂ． 检查导压管是否泄漏或堵塞； ｃ． 检查充液导压管中是否存在有气体； ｄ． 检查变送器的压力容室中有无沉积物； ｅ． 检查截止阀是否全开，平衡阀是否关严； ｆ． 检查导压管内液体的比重是否改变。

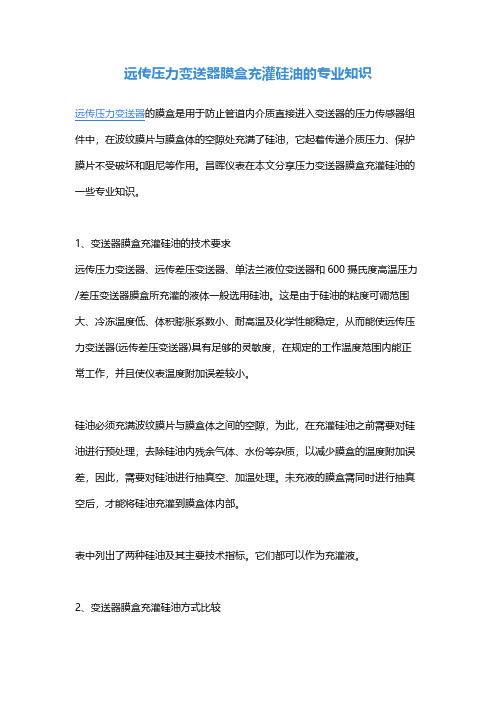

远传压力变送器膜盒充灌硅油的专业知识远传压力变送器的膜盒是用于防止管道内介质直接进入变送器的压力传感器组件中，在波纹膜片与膜盒体的空隙处充满了硅油，它起着传递介质压力、保护膜片不受破坏和阻尼等作用。

昌晖仪表在本文分享压力变送器膜盒充灌硅油的一些专业知识。

1、变送器膜盒充灌硅油的技术要求远传压力变送器、远传差压变送器、单法兰液位变送器和600摄氏度高温压力/差压变送器膜盒所充灌的液体一般选用硅油。

这是由于硅油的粘度可调范围大、冷冻温度低、体积膨胀系数小、耐高温及化学性能稳定，从而能使远传压力变送器(远传差压变送器)具有足够的灵敏度，在规定的工作温度范围内能正常工作，并且使仪表温度附加误差较小。

硅油必须充满波纹膜片与膜盒体之间的空隙，为此，在充灌硅油之前需要对硅油进行预处理，去除硅油内残余气体、水份等杂质，以减少膜盒的温度附加误差，因此，需要对硅油进行抽真空、加温处理。

未充液的膜盒需同时进行抽真空后，才能将硅油充灌到膜盒体内部。

表中列出了两种硅油及其主要技术指标。

它们都可以作为充灌液。

2、变送器膜盒充灌硅油方式比较膜盒充灌分为立式与卧式充灌两种。

卧式充灌时，膜盒平放, 充灌完毕后一般要将膜盒从充灌容器中取出，将充灌孔密封。

由于外部压力的变化以及硬芯和膜片自重的影响，波纹膜片会产生一定的变形，可使充液腔产生空隙，进入部分空气。

立式充灌时，硅油从油杯进入膜盒内，膜盒膜片处于自由状态，不受自重的影响，从而保证膜盒内部充满硅油。

这种放式还可以在充灌容器内，对充灌孔进行密封，不会使膜盒内的硅油溢出或出现空隙，避免空气入内。

4、充灌孔的密封硅油充灌后，需要对充灌孔进行密封，在充灌孔内放不锈钢钢球一个，以平端螺钉压紧钢球而密封。

如果考虑到膜盒的耐腐蚀性能，则膜盒的密封处不应接触腐蚀性介质，保证了密封的可靠性。

5、如何衡量充液质量衡量充液质量的重要指标是硅油是否完全充满膜盒体与膜片间的空隙。

目前判断膜盒硅油是否充满，主要有以下几种方法：①手感法用手轻轻地挤压膜片，手感硅油饱胀时，认为硅油已经充满，显然这是不精确的。

0.3(短时间)3
运输和存放 ℃
-55 至 120
-55 至 120 0 至 100
1 LCD数显表头工作温度-20℃至+70℃。存放温度-30℃至80℃。 2 对于CTFE填充液，额定值为-15至110℃。 3 短时间等同70℃时2小时。 4 MAWP适用于温度范围-40至125℃。当温度范围在-26至-40℃时，静压限制降为21MPa。石墨O型环的使用会使变送器静压值降为25MPa。
STD800智能差压变送器
1
SmartLine
产品说明书
STD800 SmartLine差压变送器
简介
作为SmartLine®产品系列的成员，STD800是一种采用 先进传感器技术的高性能差压变送器。STD800通过将差压 与传感器芯片上的静压和温度补偿相结合，可在大范围内的 静压和温度下提供极高的测量精确度和稳定性。SmartLine 系列还经过了充分测试，符合Experion® PKS标准，可提供 最高水平的兼容性保证和集成能力。SmartLine产品可轻松 满足压力测量应用的最苛刻的要求。
电脑组态 霍尼韦尔的SCT3000组态工具套件提供了一种简易的方
式来组态数字增强(DE)协议变送器，可将个人计算机用作组 态接口。另外还提供了现场设备管理器 (FDM) 软件和FDM 简捷版来管理HART和Fieldbus设备组态。
系统集成
● SmartLine通讯协议均符合最新发布的 HART/DE/Fieldbus 标准。
Foundation Fieldbus 150ms(依赖主机)
HART：可在 0 至 32 秒内调节，增量为 0.1 秒。默认值：0.50 秒 DE：离散值 0、0.16、0.32、0.48 、1、2、4、8、16、32 秒。默认值：0.48 秒

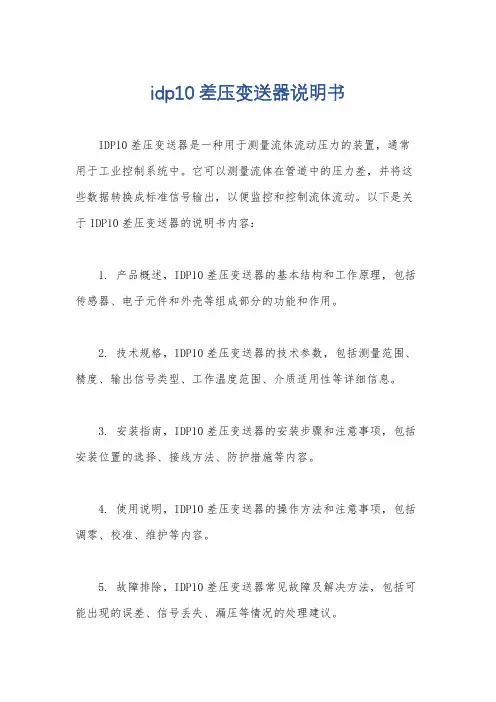

idp10差压变送器说明书
IDP10差压变送器是一种用于测量流体流动压力的装置，通常用于工业控制系统中。

它可以测量流体在管道中的压力差，并将这些数据转换成标准信号输出，以便监控和控制流体流动。

以下是关于IDP10差压变送器的说明书内容：
1. 产品概述，IDP10差压变送器的基本结构和工作原理，包括传感器、电子元件和外壳等组成部分的功能和作用。

2. 技术规格，IDP10差压变送器的技术参数，包括测量范围、精度、输出信号类型、工作温度范围、介质适用性等详细信息。

3. 安装指南，IDP10差压变送器的安装步骤和注意事项，包括安装位置的选择、接线方法、防护措施等内容。

4. 使用说明，IDP10差压变送器的操作方法和注意事项，包括调零、校准、维护等内容。

5. 故障排除，IDP10差压变送器常见故障及解决方法，包括可能出现的误差、信号丢失、漏压等情况的处理建议。

6. 注意事项，IDP10差压变送器的注意事项，包括安全使用、避免过载、防止介质污染等方面的注意事项。

7. 其他信息，IDP10差压变送器的相关附件、售后服务、保修条款等其他补充信息。

总的来说，IDP10差压变送器说明书应该包括产品概述、技术规格、安装指南、使用说明、故障排除、注意事项和其他信息等内容，以帮助用户正确、安全地使用和维护该设备。

希望这些信息能够对你有所帮助。

差压变送器使用说明一、简介本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

可配置线性100%指针表或31/2液晶显示表头。

本公司的宗旨是：以质量求生存、以信誉求发展。

四、3051变送器典型安装形式1.。

也支持外➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。

注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。

2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。

其对应关系为：2.3. 设置量程下限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。

在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。

方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。

更改显示变量过程中，左下角功能码显示“30“。

例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。

步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。

目录１符号说明３　１．２说明标志４　２．１前言６ ４仪表选型８　４．２代码说明１４　６．４通过角形安装支架固定在墙上或管道上１５ ７电气连接１６　７．１电连接１８　７．４连接ＨＡＲＴ　通讯器１９　７．５测试ＨＡＲＴ　通讯２０ ８使用２２　８．１特性２２　８．２自检２３　８．３警告２４　８．４差压测量２５ ９组态设置３０　９．１操作等级说明３０　９．２键盘操作顺序３１　９．３显示级３３　９．５详细说明３６ １０仪表拆卸３９　１０．１打开表头和外壳德国４３　１３．２　ＥＣ型号检测证书补充说明（德国略）４３　１３．４　组态设定一览表1符号说明　１．１警告标志　 危险　－可能会造成人身伤害　 小心　－可能会损害设备或数据　１．２说明标志　 注意　参见 脚标　 在本页／本文末尾有特别说明　＊ 动作标志　表示进行某项动作，例如： ＊按２．１前言　在使用本仪表之前请先详细阅读本操作手册如果你有什么好建议的话请与我们联系（德国）　０６６１－６００３－７１４　（中国）　０４１１－６６６６０５００５２　传真模件或其它元件时请遵守ＥＮ１０００１５标准的有关规定，运输时必须使用ＥＳＤ包装．我们对于由ＥＳＤ（ｅｌｅｃｔｒｏｓｔａｔｉｃ　ｄｉｓｃｈａｒｇｅｓ）引起的损坏不承提责任．　２．２应用　一般说明　ｄＴＲＡＮＳ　ｐ０２　ＤＥＬＴＡ可以用来测量各种腐蚀性或非腐蚀性的液体其测量部分采用压阻元件或薄膜式应变片作为传感元件５０ｍＡＤＣ之间自由设定２０ｍＡＤＣ）Ｃ　Ｔ６并连接到０区的设备上如果需要在危险区使用这种差压变送器 操作说明书　关于ｄＴＲＡＮＳ　ｐ０２　ＤＥＬＴＡ智能压力变送器的安装使用校验证书　一份ＪＵＭＯ校验证书和一份ＳＥＴＵＰ打印文档如果校验证书丢失或者您想再要一份您就可以从ＪＵＭＯ查阅原始记录同时还有一些附加功能需额外订购４０／００３６５０７２它也需要额外订购４０／００３４５６６６供电电源　用户如果需要的话　订货号　安装支架　用户如果需要的话订货号　三阀组 用户如果需要的话 订货号　 其它类型可定制在传统的连接方式不适用时４．１铭牌　普通型的铭牌　防爆型的铭牌　４．２代码说明　（１）基本型　ＪＵＭＯ　过程压力变送器ｄＴＲＡＮＳ　ｐ０２　ｄｅｌｔａ　（２）基本型补充说明　０无　１本安防爆２０ｍＡ　ＨＡＲＴ　通讯协议　（５）过程连接　５１１　２　Ｘ　１／４Ｍａｔ．Ｒｅｆ．１．４４０１，１．４４０４法兰１．４４０８　１．４４０８　（７）固定螺丝　１（标准型）　（８）密封　）　，　ｆｏｒ　ｃｏｍｅｓｔｉｂｌｅｓ）　）　（９）电连接　０６　螺丝端子Ｈａｎ　７ｄ／Ｈａｎ　８Ｄ（８Ｕ）　１０）测量系统填充液　０无　１硅油　２卤化油镀铬　２不锈钢２　４０４３８２　／　０–４５７－４０５–５１１　１１３　０６２．对ＰＮ４２０型产品来说　4仪表选型　４．３外型尺寸／细节　(1)电连接”2”M 20 x 1.5电缆压盖(3)空插头(4) LCD液晶显示(5)放空螺丝(6)环形盖(9)环形盖５．１技术数据　５．１．１普通型压力变送器　测量范围　量程的起点和终点可以在仪表测量范围内连续自由设定参见４．１节－铭牌设置测量范围的起点／量程盲校盲校Ｍａｔ．Ｒｅｆ．１．４４０１，１．４５７１　 法兰： 不锈钢　ＦＰＭ（Ｖｉｔｏｎ）　 选项： 参见型号说明　外壳材质　铸铝　ＧＤＡＩＳｉ　１２　介质温度　－１０　 （卤化油：　－４０）　环境温度　－４０，ＤＩＮ　１６０８６标准　 （－２０ＬＣＤ显示可能无法读数）　静压 ＰＮ１６０　 选项５．１．２本安防爆型压力变送器 防爆等级　ＥＥｘ　ｉａ　＋８５＋７５＋６０６．１一般说明　打开按键保护盖 用户可以使用一枚硬币来打开按键保护盖　 设置详情参见９．１功能清单 您可以请功能代码清单贴在盖的内部　６．２准备工作　在安装ｄＴＲＡＮＳ　ｐ０２　ＤＥＬＴＡ之前放空系统（不带压）　仪表应安装在便于接触的地方安装点不应有过大的震动　ｄＴＲＡＮＳ　ｐ０２可以安装在取压点的上方或下方以下的测量布置仅供参考　６．２．１工作位置　ｄＴＲＡＮＳ　ｐ０２　ＤＥＬＴＡ的正常工作位置是垂直朝上它也可采取其它朝向为单位旋转旋转ＬＣＤ显示第４０页　６．３通过三阀组直接固定　 作为选项　 销售号架上或支撑管上　作为选项　 销售号或者是一个水平或垂直的支撑管　上（使用管夹）６．５压力连接　　在安装之前过程连接测量范围－１８　ＮＰＴ内螺纹或椭圆法兰例如订货号导压管应为１２ｍｍ　ｘ　１．５ｍｍ的无缝钢管　这种差压变送器用在易燃易爆危险区时７．１电连接　 仪表应接地　 ＊打开外壳上的盖　请参见１０．１螺丝连接 Ｈａｒｔｉｎｇ　连接器　连接 端子插头　供电电源　１１．５３０ＶＤＣ（本安型） １　Ｌ＋　２　Ｌ－　输出　两线制４　１　Ｌ＋　２　Ｌ－　电流输出的测试连接　电流表内阻１０屏蔽 接线图　＊松开外壳保护盖的螺丝打开表头和外壳第３９页　＊通过电缆压盖插入电缆１．Ｂｕｒｄｅｎ＝负载电阻　２．使用ＨＡＲＴ协议通讯时负载电阻应介于２５０欧姆和１１００欧姆之间　７．２测试输出信号　测试连接采用２．８＊０．８片式接头或螺丝端子７．４连接ＨＡＲＴ通讯器　７．５测试ＨＡＲＴ通讯　测试连接采用２．８＊０．８片式接头或螺丝端子７．６在易燃易爆危险区的电气连接　概述 在易燃易爆危险区的电气连接必须遵循相关规定绝对不能在危险区使用ＨＡＲＴ　ｍｏｄｅｍ！　必须使用本安电源　Ｕｉ：３０Ｖ　ＤＣ Ｉｊ：１００ｍＡ Ｐｉ：７５０ｍＷ　 ＨＡＲＴ通讯器或ＨＡＲＴｍｏｄｅｍ连接是可选的　 信号电路的负载必须大于２５０欧姆它一般　 都内置了负载电阻（１）带隔离变送器的供电单元给防爆变送器供电最小２５０最大１１００包括　供电单元的内部限流电阻ＰＥ连接　防爆危险区内的压力变送器必须通过外部接地端子接地８．１特性　输出信号和显示　举例范围限制 与设置的范围和压力有关　 －正常范围 －测量故障区　 在不同状态下ｄＴＲＡＮＳ　ｐ０２　ＤＥＬＴＡ会显示不同的提示８．２自检　激活 上电后　ＯＫ　如果自检没有问题（对新压力变送器来说 参见９．１节故障 在超限（上越限／下越限）时　 参见下图和１２．１　８．３警告　清洗阀(或放空螺丝)和/或过程连接的螺丝丢了或上的不够紧以及阀的操作错误等情况均可能造成人员和设备损伤　在测量介质温度较高时否则可能会因　为过热对阀和压力变送器造成损坏８．４差压测量　气体 　变送器位于取压点上方 变送器位于取压点下方 （标准） （特殊）　（１）　变送器 （２）　平衡阀 （３）　压力阀　（４）　压力管线（导压管）　（５）　截止阀 （６）　吹扫阀　（７）　冷凝器　（８）　差压流量计　压力应用　原始状态 ＊打开两个截止阀（５）　 ＊打开平衡阀（２）　 ＊打开压力阀（３Ａ或３Ｂ）　 ＊检查对应测量起点（０ｂａｒ）的输出电流（４ｍＡ）零点调整第３７页　 ＊关闭平衡阀（２）　 ＊打开另一个压力阀（３Ａ或３Ｂ）　液体　变送器位于取压点上方 变送器位于取压点下方　 （标准） （特殊）　（１）　变送器 （２）　平衡阀 （３）　压力阀　（４）　压力管线（导压管）　（５）　截止阀 （６）　吹扫阀　（７）　清洗阀　（８）　差压流量计　（９）　除气器　压力应用　原始状态 ＊打开两个截止阀（５）　 ＊打开平衡阀（２）　 ＊如果变送器位于取压点下方轻轻打开两个吹扫阀（６） ＊如果变送器位于取压点上方轻轻打开两个清洗阀（７） ＊关闭两个吹扫阀（６）或两个清洗阀（７）　 ＊轻轻打开压力阀（３Ａ）和变送器（１）正压侧的清洗阀＊关闭变送器（１）正压侧的清洗阀直到排放的液体中不再杂有气泡 ＊轻轻打开压力阀（３Ｂ）然后关闭它 ＊打开压力阀（３Ａ），半圈　＊检查对应测量起点（０　ｍｂａｒ）的输出电流（４ｍＡ）零点调整第３７页　 ＊关闭平衡阀（２）　 ＊打开另一个压力阀（３Ａ和３Ｂ）　蒸汽　（１）　变送器 （２）　平衡阀 （３）　压力阀　（４）　压力管线（导压管）　（５）　截止阀 （６）　吹扫阀　（７）　差压流量计　（８）　压力平衡容器　（９）　保温层离　压力应用　原始状态 ＊打开两个截止阀（５）　 ＊打开平衡阀（２）　 ＊等待　 ＊轻轻打开压力阀（３Ａ）和变送器（１）正压侧的清洗阀＊关闭变送器（１）正压侧的清洗阀直到排放的冷凝液中不再杂有气泡 ＊轻轻打开压力阀（３Ｂ）然后关闭它 ＊打开压力阀（３Ａ），半圈　＊检查对应测量起点（０　ｍｂａｒ）的输出电流（４ｍＡ）零点调整第３７页　 ＊关闭平衡阀（２）　 ＊全开压力阀（３Ａ和３Ｂ）　　只有在两根导压管（４）里的冷凝液高度和温度完全相同时才能保证压力测量结果的精确性　如果在截止阀（５）和压力阀（３）打开的情况下直接打开平衡阀（２）９．１关于操作等级的说明　两个操作极别　为了使压力变送器的操作更加简单和透明 按键在压力变送器的翻盖下面打开键盘保护盖第１３页　　作为按键操作的另一种选择请注意ＳＥＴＵＰ程序需额外订购ＳＥＴＵＰ　程序第６页　显示级 正常情况下　显示选项测量值（％）传感器温度或峰值点　上电自检完成后显示上次选择的显示方式显示压力值和压力单位）　参数级 此处可以检查和修改以下参数测量值终点单位９．２键盘操作顺序　显示级 参数级　　各项参数修改确认后屏幕会暂时暗一下９．３显示级　 变送器上电自检完成后　顺序 动作１　功能　显示（举例）　　显示带单位的压力值　＋１．４２２　ｂａｒ　　以所选择的单位显示压力值和传感器温度值　＋１．４２２　２３ 　显示记录的最大压力值　＋４．７３０　ｍａＸ　　显示记录的最小压力值　－０．３５４　ｍｉｎ　　传感器温度显示　（ｏＣ／ｏ　Ｆ）　＋２３．１　ｏＣ　　显示输出电流值　（ｍＡ）　＋１３．１　ｍＡ　以键来循环操作　２．出厂设定：以％显示测量值单位最长可以达到５个字符（ＡＳＣ ９．４参数级　　动作　功能　显示（举例）　可能设定　设定按键　详细说明>1秒　复位储存的最小压力　－００．３５　Ｐ　ｍｉｎ　复位　>2秒　>1秒　复位储存的最小压力　＋５．４４５　Ｐ　ｍａｘ　复位　>2秒　>1秒　显示和设置密度修正　１．０００　Ｐ０　０．１００－５．００ ，　第３６页　>1秒　显示和设置压力单位　Ｐ１　ｂａｒ　Ｍｂａｒ　Ｂａｒ　Ｐｓｉ　ＭｍＨｇ　ＭｍＨ２Ｏ　ｆｔＨ２Ｏ　ｉｎＨｇ　ｉｎＨ２Ｏ　ｍＨ２Ｏ　ＭＰａ　Ｔｏｒｒ　ｋＰａ　ｋｇｃｍ２　第３６页　３．８５－２１．５ｍＡ >1秒　显示或设置测量值零点的电流输出（给定压力）　＋　４．００　Ｐ２　ｍＡ　４ｍＡ　>2秒　第３６页　３．８５－２１．５ｍＡ >1秒　显示或设置测量值终点的电流输出（给定压力）　＋２０．００　Ｐ３　ｍＡ　２０ｍＡ　>2秒　第３６页　>1秒　显示或设置压力变送器的阻尼（滤波时间）　＋　０．１　Ｐ４ｓｅｃ　０．０－１００．００秒　第３６页　动作　功能　显示（举例）　可能设定　设定按键　详细说明>1秒　显示或设置测量值起点（盲校）　＋ ０．０　Ｐ５ ％　正常范围的－１１０１或－１０２　>1秒　显示或设置测量值量程（盲校）　＋　１００．０　Ｐ６ ％　正常范围的－２１０>1秒　零点调整（仅限表压）　＋０．０５９　Ｐ７　０．００００　>2秒　，　第３７页　>1秒　设置或激活电流发生器　３．８５　Ｐ８　ｍＡ　选择激活　>2秒　>1秒　显示和设置故障输出电流　２１．５０　Ｐ９　ｍＡ　２１．５ｍＡ　３．８５ｍＡ　，第３７页　动作　功能　显示（举例）　可能设定　设定按键　详细说明>1秒　显示和设置锁键功能　０　Ｐ１０　０：　无功能　ＬＡ>1秒　显示和设置特性曲线　Ｌｉｎ　Ｐ１１　Ｌｉｎ：　线性　Ｓｌｉｎ：　开方，开方信号起点以前为线性　ＳｏＦＦ：　开方，　第３８页　>1秒　显示和设置开方信号起点（％）　＋９．４００　Ｐ１２ ％　５．０％－１５．０％　，　第３８页　>1秒　显示仪表版本　１．１２　Ｐ１３　>1秒　显示和设置温度单位　Ｐ１４ Ｃ　，第３８页　９．５详细说明　峰值记录　最小压力和最大压力，可分别显示和删除　如果阻尼时间设为０．０秒，变送器不会保存最小压力和最大压力详细说明第３６页变送器将显示进行密度修正是很重要的０．１００－５．０００ｋｇ／ｍ３　举例０－１ｂａｒ　量程＝＞０－５０００ｌ　介质　密度　测量压力　输出电流　ＬＣＤ液晶显示　水　１．０　０．５ｂａｒ　１２ｍＡ　２５００ｌｉｔｅｒｓ　汽油　０．８　０．５ｂａｒ　１４ｍＡ　３１２５ｌｉｔｅｒｓ 单位 过程压力可以以ｂａｒ或其它压力单位直接显示　定　测量终点　阻尼　用来消除快速变化的干扰信号对显示的影响　阻尼设为零秒时　测量值起点　测量值起点可以按正常测量范围的％来设置参见　 举例则有０－＋２５ｂａｒ　要求测量范围５ｂａｒ，对应２５ｂａｒ的２０％　 故设置测量值量程　测量值量程可以按正常测量范围的％来设置参见　 例１则有０－＋２５ｂａｒ　要求测量范围（２０ｂａｒ－５ｂａｒ）＝１５ｂａｒ，对应２５ｂａｒ的６０％　 故设置正常测量范围－３００ｍｂａｒ－＋３００ｍｂａｒ　测量值起点：－５０％　测量值量程１００％　零点调整　进行零点调整时变送器显示被设置为０．０００设置测量值起点输出电流－测量值起点和终点 电流发生器　如果选择了电流发生器功能 此功能无时间限制它只能通过按下Ｐ键结束参见此时故障输出　在变送器存在测量故障它可以通过输出一个　电流　３．８５ｍＡ或２１．５０ｍＡ的信号来通知用户参数设定的一部或全部可以被锁定　为了取消锁键（ＬＡ，Ｌ０，ＬＳ）输出电流处于故障状态模式只能通过ＳＥＴＵＰ程序来设置或清除特性 输出电流的特性曲线可以设置为以后为开方关系（与流通成比例） ＳｌｏＦＦ：开方信号起点以前为被切除　方根信号起点可以在输出电流的５．０％－１５．０％之间自由设定仪表版本　显示格式显示 Ｆ　10仪表拆卸　１０．１打开表头和外壳　仪表表头和后盖都是可以拆卸的（１）表头　（２）后盖　＊使用螺丝刀拧开　＊用手拧上（不用使用任何工具）　10仪表拆卸　１０．２旋转ＬＣＤ显示　　根据现场要求Ｃ为单位旋转＊拧开表头取下显示屏＊用手拧紧表头１７０＊使用一把２ｍｍ的内六角扳手松开螺丝（１）　＊旋转外壳至所需位置１１．１故障查询　错误／故障　可能原因　处理方法　没上电　打开电源　显示上越限下越限　压力过大　使过程压力返回正常范围或换用一台具有更大正常测量范围的仪表　显示仪表坏了　送回供应商处修理　无法测量压力仪表坏了　送回供应商处修理　显示　上次自检时发现某处电子器件有故障　送回供应商处修理　显示温度传感器有故障　送回供应商处修理　量程太小　增加量程（至少５％）　参见盲校第３６页　显示仪表坏了　送回供应商处修理　错误／故障　可能原因　处理方法　显示量程太小　增加量程（至少５％）　参见盲校第３６页　仪表坏了　送回供应商处修理　键无响应　仪表坏了　送回供应商处修理　目前处于锁键状态　复位锁键功能锁键第３７页　键或键　无响应　仪表坏了　送回供应商处修理　说明１２．１　ＥＣ　型号检测证书（防爆合格证略）　１２．２　ＥＣ型号检测证书补充说明（德国略）　１２．４　组态设定一览表　仪表设定可记录在以下的表格之中１．根据用户可要求可提供不同的出厂设定！　。

DY3051/GP/AP/DR/DP/HP型压力/差压变送器★主要特点.外形安装尺寸图DY3051系列的基本型产品包括压力、绝压、微差压、差压和高静压差压等类型，是自动化系统中用途最广泛的产品。

★变送器型号及规格代号DY3051代号类型GP压力型（表压）AP绝压型DR微差压型DP差压型HP高静压差压型代号测量范围（量程）P A R D H量程1★★★★★★★★★★★★★0—～20—～30—～8KPa40—6～40KPa50—30～180KPa6★★★★★★★★★★★★★0—160～1000KPa70—400～2500KPa80—1600～10000KPa90—4000～25000KPa00—7000～40000KPa代号输出E4～20mADC (注：DR型代号F)S4～20mADC带HART总线协议代号输出P A R D H法兰/排气排液阀隔离膜片22★★★★★★★★★★★★★★★★★★★★★316不锈钢316不锈钢23316不锈钢哈氏合金C24316不锈钢蒙乃尔25316不锈钢钽26316不锈钢哈氏合金B代号附件和附加功能˙˙˙详见附件和附加功能选型注：★为可选★安装板外形尺寸与安装方式示意图DY3051LT法兰式液位变送器★产品概述DY3051LT型法兰液位变送器可对多种容器进行精密的液位和液体密度测量。

法兰有了3"和4"两种规格，法兰等级分为1501b（）和3001b（）。

★外形尺寸图法兰尺寸螺栓孔尺寸规格直径D A B C数目直径d分布直径D1 3"1501b1903066127419152 4"1501b2283089157819190 3"3001b2103566127822168 4"3001b2543889157822200★DY3051LT法兰式液位变送器型号及规格代号DY3051LT代号测量范围4 5 60-6～40kPa0-30～180kPa0-160～1000kPa代号输入E（4～20）mA DC，带可调阻尼代号尺寸插入长度高压膜片材料A0A2A4A6B0B2B4B63"3"3"3"4"4"4"4"(2inch)(4inch)(6inch)(2inch)(4inch)(6inch)316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢316不锈钢C0 C2 C4 C6 D0 D2 D4 D6 E0 F03"3"3"3"4"4"4"4"3"4"(2inch)(4inch)(6inch)(2inch)(4inch)(6inch)哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C哈氏合金C钽钽代号安装法兰规格ABCD3"150 1b4"150 1b3"300 1b4"300 1b代号压侧结构材料法兰排气/排液阀隔离膜片灌充液2223253335316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C316不锈钢316不锈钢316不锈钢哈氏合金C哈氏合金C316不锈钢哈氏合金C钽哈氏合金C钽硅油代号高压侧灌充液D硅油 -29℃～149℃F惰性液 -18℃～204℃P Sylthem800 -40℃～205℃代号附件和附加性能…详见附加和附加性能选型DY3051LT4E A0A22D…典型的型号规格DY3051GPT/DPT远传压力/差压变送器DY3051GPT/DPT远传压力/差压变送器为避免被测介质直接与隔离膜片接触且便于清洗，提供了一种可靠的测量方法。

1DPTN/DPTD 压差变送器应用和特点⚫ 采用高精度MEMS 传感器及数字化技术，可以检测正压、负压或压差。

DPTN 适合平面安装， DPTD 有静压探头，适合风管直接安装使用⚫ 可用于各类通风、空调系统及设备的空气压力检测，也可测量风扇、鼓风机、过滤器阻力、炉体通风、孔板、净化间、生物安全柜、洁净工作台、除尘、医疗和药机等设备的压差检测 ⚫ 多种量程范围、工程单位和输出信号选择 ⚫ 高性价比，精度高达1%，量程最低为25Pa⚫ 按键/拨码开关支持功能：零点校准、单位切换、响应时间等 ⚫ 现场可插拔LCD 模块和现场多段量程选择。

DPTN/DPTD 的LCD 显示屏可以180°反向安装，适合不同的安装和接线方式技术指标介质：空气和非易燃、非腐蚀性气体，对潮湿/粉尘/结露/油污不敏感工作环境：-20~70°C 介质温度：0~60°C 温度补偿：0~50°C工作压力：过载10xFS ，破坏压力15xFS 精度：±1.0%FS(25Pa 为±2%FS) 长期稳定性：±0.5%FS /Year 温漂：＜0.05%FS/°C (零点)，＜0.08%FS/°C (满量程) 响应时间：0.5/1/2/5s ，可由拨码设置 过程连接：锥形咀，内径5mm 软管连接显示：5位LCD ，显示区域44x18mm ，带单位指示，现场可插拔 输出：0~10V ，4~20mA(二线)，0~5V ，RS485可选 输出负载：≤500Ω(电流型)，≥2k Ω(电压型) 电源：电压型16~28VAC/16~35VDC电流型18.5~35VDC (R L =500Ω)，8.5~35VDC (R L =0Ω)工程单位：5种，见量程表，拨码切换 清零按键：按键可实现方便的清零操作外壳材料：下壳ABS+PC ，上壳PC ，阻燃UL94V-0 防护等级： DPTN/DPTD ：IP65 重量：DPT/DPTN ：165g 认证：CE配件：LCD 显示模块(型号DPT-LCD 或DPTN-LCD)，含1个LCD 模块和1个面板贴膜。

1产品概述技术说明书 HBT -G.C.-Building -FDSS -SEP -2019-CN01 DPT 系列 压差传感器DPT 系列微差压变送器用于测量差压或表压， 提供低至+/-50Pa, 高至0-10kPa 的量程，适用于： ∙ HVAC 暖通空调∙ 智能楼宇能源管理∙ 环境保护∙ VAV 及风阀控制∙ 过滤系统及风扇监控∙ 洁净间压力及管道风速监控产品特点∙ 全不锈钢电容型敏感元件∙ 良好的温度稳定性和长期稳定性∙ 电源误接线保护∙ 翻盖设计方便现场接线和维护技术参数 性能参数 精度(RSS)(恒温下) ±1.0%FS 工作温度 0...50 °C 工作湿度 0...95%RH(不凝露) 储存温度 -10...+70 °C 温度影响(零点/满程偏移) ±0.06%FS/°C 长期稳定性 ±1.0%FS/Year 安装位置影响 ±0.6%FS(最大值) 响应时间 <20ms (63%FS) 测量介质 空气或无腐蚀性不导电气体 压力接口 3/16”(4.8mm)外径接口 电气接口 可插拔式接线端子 外壳材质 聚碳酸酯(UL94V -0 认证) 外壳防护等级 IP65 重量 约 220 克 认证 CE 电气参数 供电电压（电压型） 12...30 Vac/Vdc 供电电压（电流型） 9...30 Vdc 输出阻抗（电压型） 100 欧姆 负载范围（电流型） 0...800 欧姆 安装和使用注意事项 ∙ 推荐垂直安装于无震动表面，避免底面向上倒装 ∙ 安装后可以微调零点电位器以消除误差 ∙ 信号线布线应远离高压及动力线路以避免干扰 ∙ 禁用高压气体清洁气管和压力接口以免过压损坏 ∙ 没有高精度压力基准源时请勿进行满量程调整2霍尼韦尔环境自控产品（天津）有限公司 天津经济技术开发区南海路158号邮编：300457电话：+86-22-66287000传真：+86-22-25325214说明书如有变动，不另行通知。

差压变送器效验记录型号：DPT-1000制造商：ABC Instrument Co., Ltd.效验日期：2024年3月15日效验地点：XYZ工厂一、效验目的本次效验旨在验证差压变送器DPT-1000的测量准确性和稳定性，确保其满足工业过程控制的要求。

二、效验仪器和设备1.差压变送器DPT-10002.气体压力表3.数字多用表4.电流源5.计算机和数据采集系统三、效验方案1.连接校准装置使用导管将差压变送器和气体压力表连接起来，形成一个封闭的系统。

同时，将电流源和数字多用表连接到差压变送器上。

2.校准差压变送器a)设置校准装置的差压值，例如0-100kPa的范围。

b)逐步增加差压变送器的输入压力，记录差压变送器的输出电流和实际差压值。

c)计算差压变送器的输出电流和实际差压值之间的偏差，绘制偏差曲线。

3.检查仪器的标定范围a)将校准装置的压力调整到差压变送器的最大测量范围。

b)记录差压变送器的输出电流和实际差压值，与其标定范围进行比较。

4.测量稳定性a)将差压变送器的输入压力设置为标定范围内的一个数值，例如50kPa。

b)连续记录差压变送器的输出电流和实际差压值，在一定时间内稳定后进行分析。

四、效验结果1.校准结果根据偏差曲线计算得出，差压变送器的输出电流与实际差压值之间的偏差在允许范围内，满足工业过程控制的要求。

2.标定范围检查结果在差压变送器的最大测量范围内，输出电流和实际差压值基本一致，符合差压变送器的标定范围要求。

3.稳定性分析结果五、效验结论六、备注在效验过程中，发现差压变送器的响应速度较慢，建议在下次维护保养时进行检修和清洁。

以上是差压变送器效验记录的示例，通过对差压变送器的校准和检查，可以确保其测量准确性和稳定性，提高工业过程控制的可靠性和精度。

压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。

1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压（压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流），作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

差动电容式压力变送器由测量部分和转换放大电路组成,如图1.1所示.图1。

1 测量转换电路图1。

2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1。

2所示.中心可动极板与两侧固定极板构成两个平面型电容H C和L C。

可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。

一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。

隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力（差压）由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容.差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

2。

变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。

此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。

保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂,以至于保证过程通畅。

图1。

3为低压侧压力口。

图1。

3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“—”接线端子上。

注意不得将带电信号线与测试端子（test)相连，因通电将损坏测试线路中的测试二极管。
